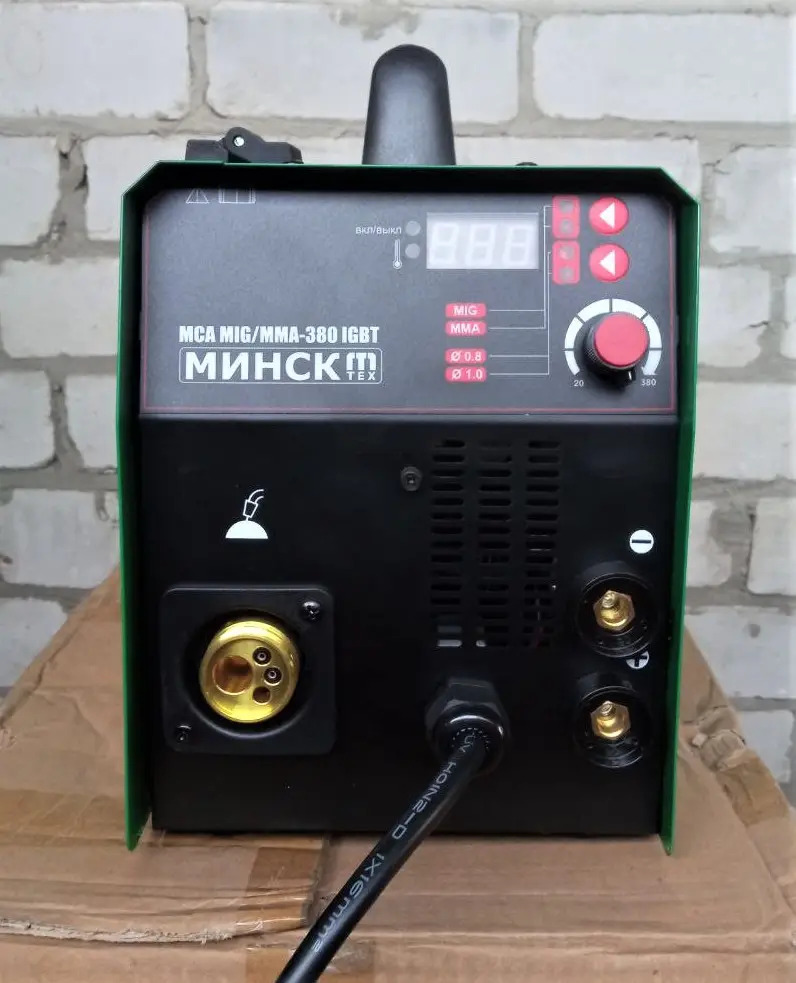

Минск MCA MIG 380. Про холостий рух та протяжку/заправку дроту у напівавтоматів

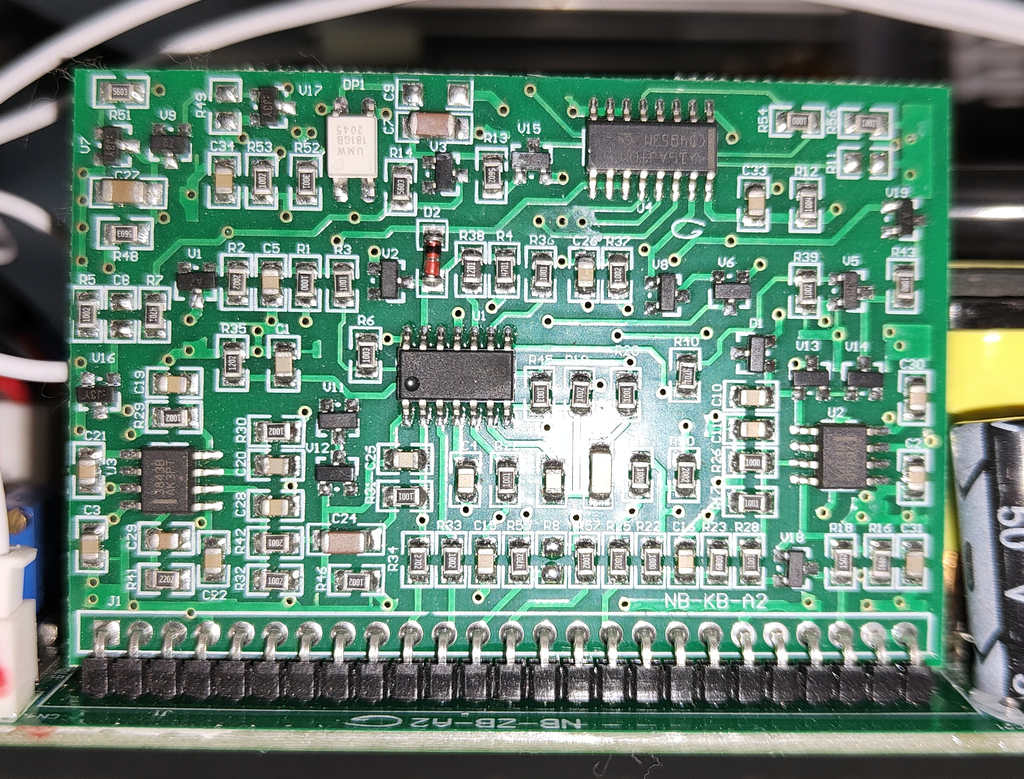

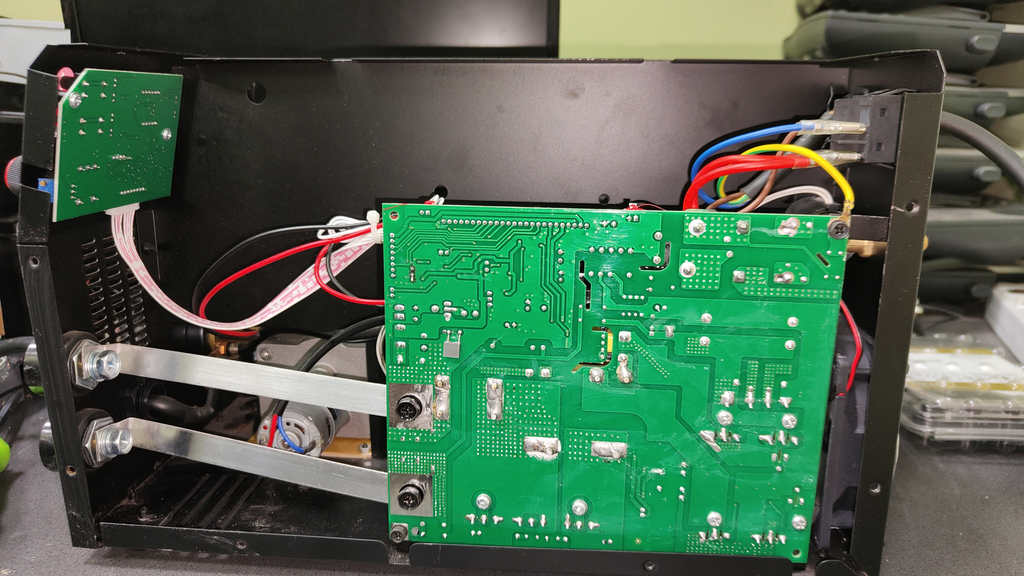

Коротенько про апарат. Доволі дивний виріб. Він начебто самий дешман для 5 кг катушок, з'економили скрізь, але виявляється що не такий вже й поганий. Топологія повний міст. На виході 3 діода. Ніяких мікроконтролерів, все на операційних підсилювачах та мультіплексорі. Навіть клапан не в рукаві а окремий електромагнітний в корпусі. Металева протяжка. Плавний старт присутній (треба буде збільшити затримку).

Стосовно напруги на виході напівавтомата:
1) гачок не натиснув. На виході нуль, інвертор погашений, на ТГР не має бути нічого.
2) гачок натиснув, дріт тихесенько пішов але дугу ще не підпалив. Запрацював інвертор. На виході має бути 50-60В ?
3) гачок натиснув, дугу підпалив та тримаю. Дріт має прискоритися до робочої швидкості та на віході має триматися робоча напруга 15-22В ?
4) відпускаю гачок, дуга затухла, на виході знов нічого, чекає на наступний цикл.
Все вірно?

Про керування швидкістю протяжки. Хочу додати кнопку швидкої протяжки для заряджання. Регулятор на 3843 чи 2845 (вони там поруч стоять, хз хто за що відповідає, далі з'ясую). Я так розумію, простіший варіант - замикати зворотний зв'язок на землю?- щоб ШИМ максимальний був і відповідно діюча на двиглі напруга була максимально.

Ще про керування швидкості. В апараті реалізована "псевдосинергія", тобто один регулятор відповідає одразу за струм та швидкість протяжки. Хочу додати ще один регулятор - "коригування швидкості", по мотивам Дніпро-М MG16/2021. Робити також само - погратися зі зв'язком?

Вложение 12928Вложение 12929Вложение 12930Вложение 12931

PS це не ремонт- просто для інфо, але хто знає, скільки йому жити?.. :-) Інформації по ньому в мережі нуль,- мабуть буде комусь в нагоді.

опача! щось я не прокинувся мабуть. Міст на 3843/45? Нда. Роздивився. Середньої точки на вторічке транса нема. Косой напів міст.

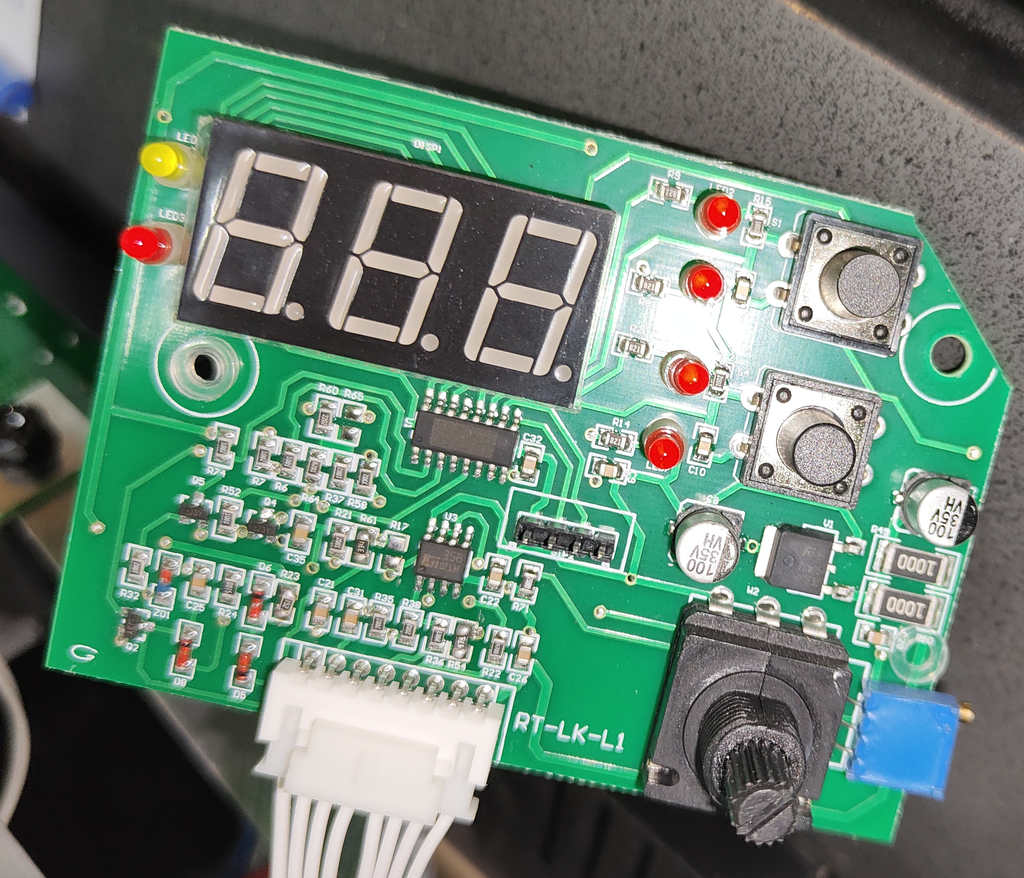

Ніяких мікроконтролерів Та щас - под индикатором на морделица как раз МК и штыри рядом для программирования. Г редкое. Если это ещё и модернизировать, то лучше доложить денег и купить что то поприличнее. Кстати в таких аппаратах может быть заправка организована таким образом - держишь кнопку на рукаве нажатой, но не варишь при этом и через некоторое время аппарат увеличивает скорость до максимальной и это будет заправка, но при этом газ фигячит. В инструкциях ни черта толком не пишут, типа догадайся сам. Вот не дождусь когда уже максимальный ток перевалит за 400 Ампер, этот то только 380 Ампер могёт.:D ну так пишут в характеристиках продаваны.

той МК - це керування екранчиком. ШІМ модулятор тут звичайний на 3843/45. Доречі, ШИМ управа на подачу дроту - теж цілком аналогова, теж на 3843/45.
Взагалі це апарат із майбутнього - Мінська провінція Китаю - ми про це поки що нічого не знаємо..

Тот МК управляет и экранчиком и выдаёт управляющие напряжения на ШИМ сварочника и ШИМ протяжки и ещё переключает мультиплексор в зависимости от выбранного режима сварки.
Мінська провінція Китаю понравилось, надо сходить к гадалке когда это произойдёт узнать.:D
