COMPASS IWM-200 выгорел генератор и выходные транзисторы

после того как открыл и начал разбираться, понял что здесь жопа....сгорел драйвер IGBT S2153D два транзистора D3NK6(STD3NK60ZT4) и выходные транзисторы, не известно что с супресорами BK58A и по даташиту это SMBJ14CA (Bi-directional)
как их проверить я не нашел, заказал идут новые...выходные транзисторы стоят GP4063D(IRGP4063DPBF)
пришел драйвер транзисторы...запаял драйвер мосфетов и сами транзисторы, выходные пока не запаивал и БП не запустился, при вкл. отмигивает диодами и выключается...
вместо S2153D мне прислали IR21531SPBF и IR2153STRPBF сказали что это одно и то же???? они правы??? даташит выдает один и тот же

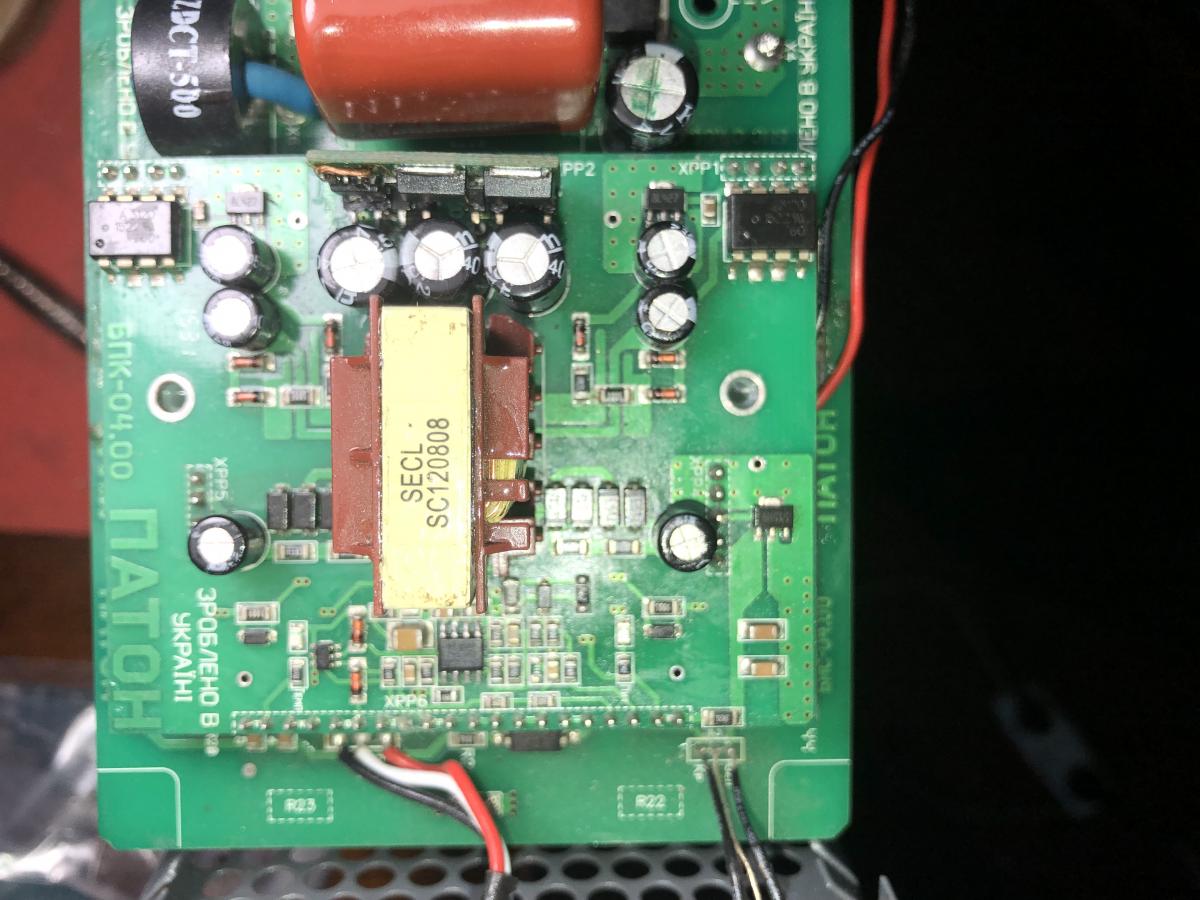

Вложение 12832Вложение 12831Вложение 12833Вложение 12834
помогите разобраться с принципом запуска БП и генератора
внутри по сути находится Патон
да и 3845В я менял ничего не дало

и те ли микросхемы прислали

...я просто их заменю и отдам человеку и забуду об этом как об страшном сне.... - из предыдущего ремонта Патона.

и те ли микросхемы прислали - продаванам верить самое то. Изучаем документацию.
Называется это - ремонт по форуму. У Вас Патон предыдущий сколько был?, так нужно было изучать работу его узлов.

Цитата:

---

Сообщение от Николаевич

...я просто их заменю и отдам человеку и забуду об этом как об страшном сне.... - из предыдущего ремонта Патона.

и те ли микросхемы прислали - продаванам верить самое то. Изучаем документацию.
Называется это - ремонт по форуму. У Вас Патон предыдущий сколько был?, так нужно было изучать работу его узлов.

---

отдал предыдущий и думал на этом все....хозяин рассказал своему куму и они меня уговорили заняться еще и этим...
а изучать не было времени....я и так отнимаю время от основной работы...
а нет в природе хотя бы похожей схемы, что бы понять что и как ....
может есть какая то обратная связь БП с выходными транзисторами...вообще это БП запускаеться без транзисторов или уходит в защиту
да и я думаю форум и существует для того, что бы задавать вопросы? или я не прав...

и да большое спасибо за предыдущий ремонт....вы мне сразу дали правильный совет, но я вас не услышал и морочил голову себе и участникам форума...просто в той ситуации мне дали неправильный совет и
тем завели в заблуждение я просто повелся на авторитет человека, а оказывается он даже не посмотрел фото и дал совет по другому БП

вот даташиты на все 3 микросхемы.....родную и те, что прислали....есть какие то отличия, ноя не пойму значительны они или нет
Вложение 12835
Вложение 12836
Вложение 12837

посмотрите пожалуйста...помогите делитанту:D

Цитата:

---

и они меня уговорили заняться еще и этим...

---

;)
а ты взял и уговорился ))))
я вот без даташитов вижу что оно все разное

порядок моих действий...
смотрю питание на 1-4 ноге потом смотрю генерацию 4-5 и 6-7 если померять напряжение то должно быть около 6в
вот перевод описания с даташитов...
Вложение 12838

;) в txt если читать перевод так можно мазги сломать. Я эти даташиты много лет назад прочитал и изучил разницу и как оно работает, так как на этой микрухе делал БП. Пока вы тут письма пишите я Патона починил, неисправность как раз в БП была. Вся сложность ремонта заключалась в том, что неисправность проявлялась с непредсказуемой периодичностью и кратковременно.
Вложение 12839

Цитата:

---

Сообщение от Qwazar

;)
а ты взял и уговорился ))))
я вот без даташитов вижу что оно все разное

---

деревня не большая кум, брат, сват...все знают друг друга и все то родственники, то друзья...
у меня есть S2153D но она в DIP-8 корпусе, может повесить на проводниках или заказать то что надо и подождать...
по даташитам у них и обвязка другая хотя функции те же или я не прав

деревня не большая кум, брат, сват...все знают друг друга и все то родственники, то друзья... и что характерно - у всех Патоны:D
