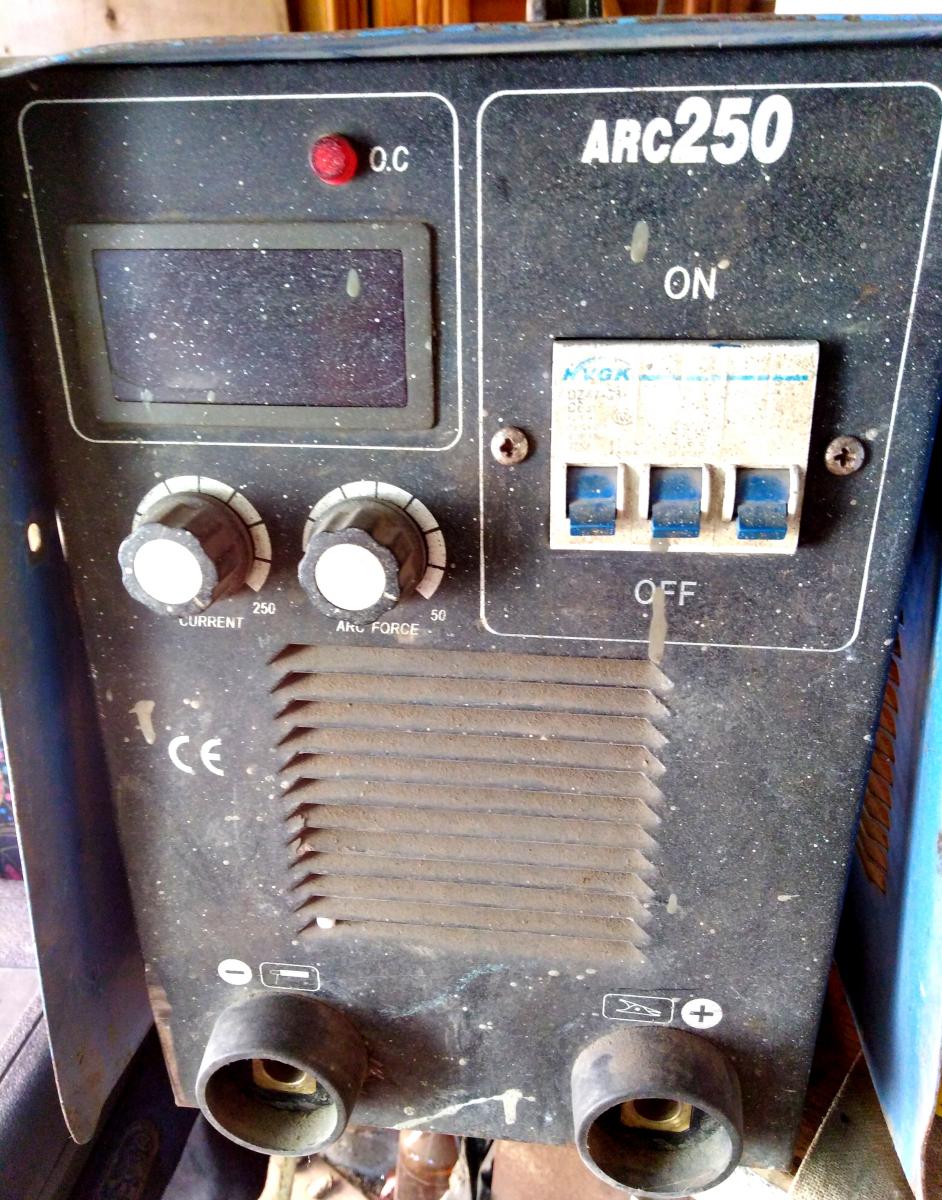

TAVR ARC250 3фазы

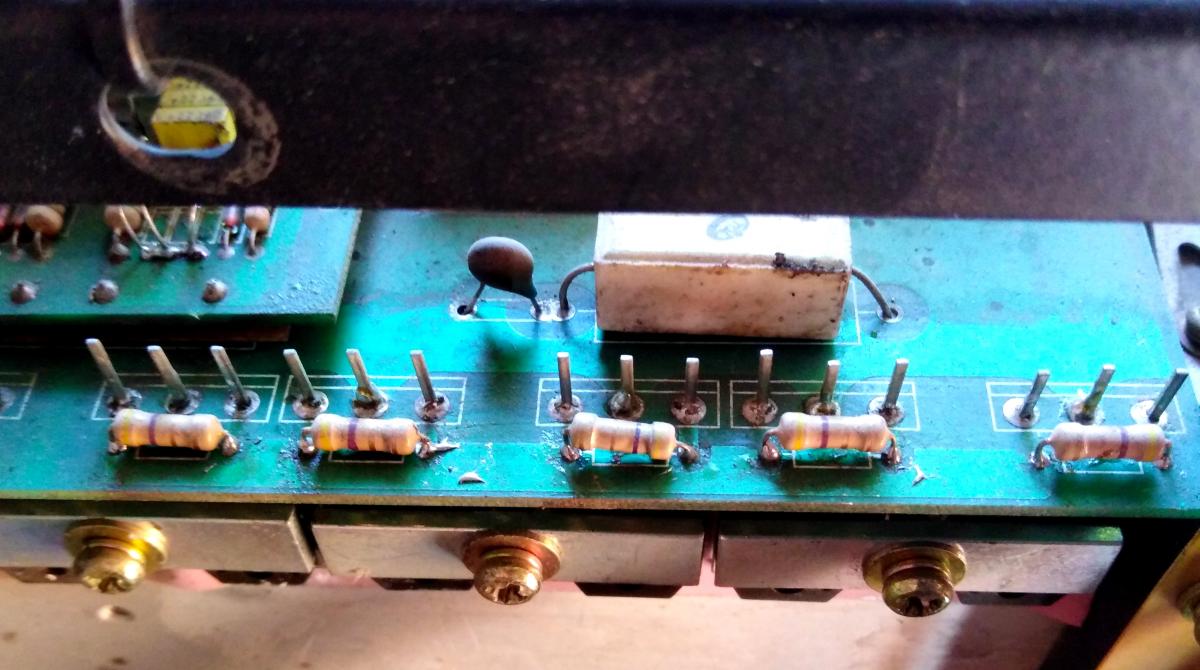

Пока разгребал Hitachi W-200, очередной аппарат - TAVR ARC250 и снова после ремонта. Неисправность - искрит, но не варит. Итак вскрываю и осматриваю. Вот и следы ремонта, судя по всему выгорела диагональ. Менялись транзисторы и соответственно выгорели драйвера.
Вложение 12812Вложение 12813
Вложение 12814Вложение 12815
Вложение 12816Вложение 12817
Это как всегда, уже привычно.
А вот верх мастерства
Вложение 12818

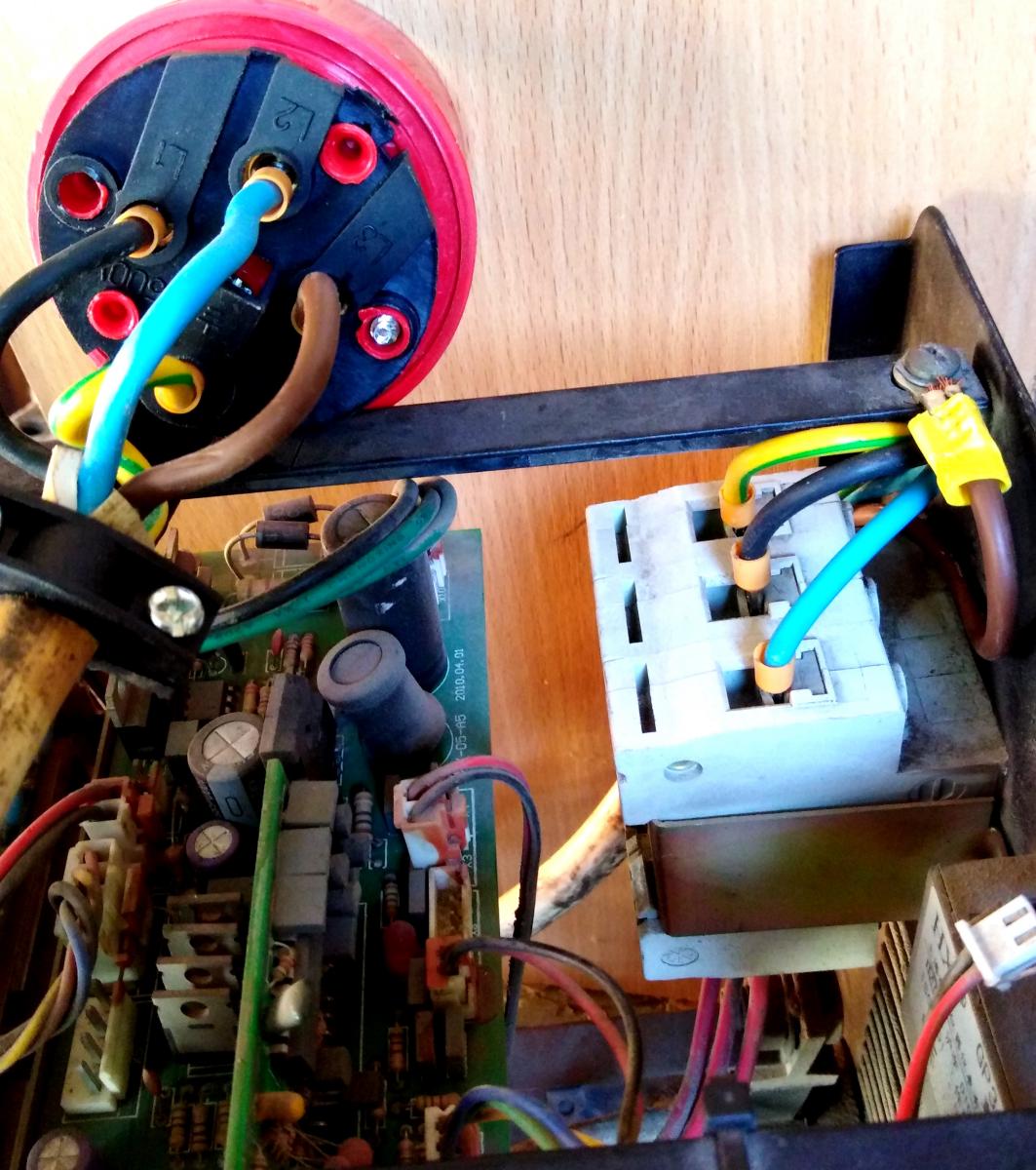

Где его включали не знаю. Потому как должно было долбануть сварщика или закоротить корпус на землю. Такое подключение тоже иногда встречается. Мне интересно - как его проверяли после ремонта, если проверяли вообще.

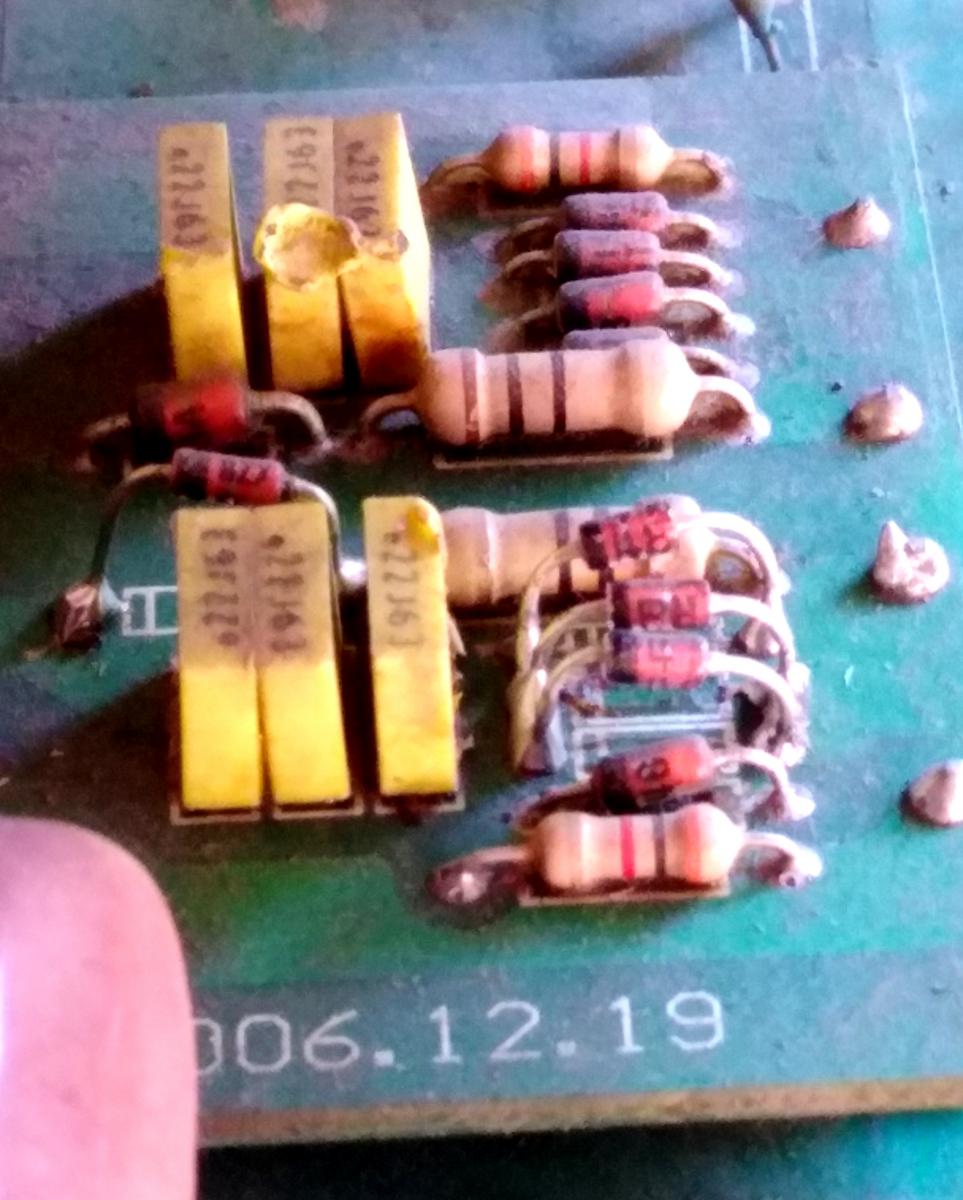

Дошли руки до ремонта. Перекинул фазу на место. Включил - в общем варит. Решил пропаять транзисторы, которые менялись раньше и увидел что снабберные 3 конденсатора лопнули.

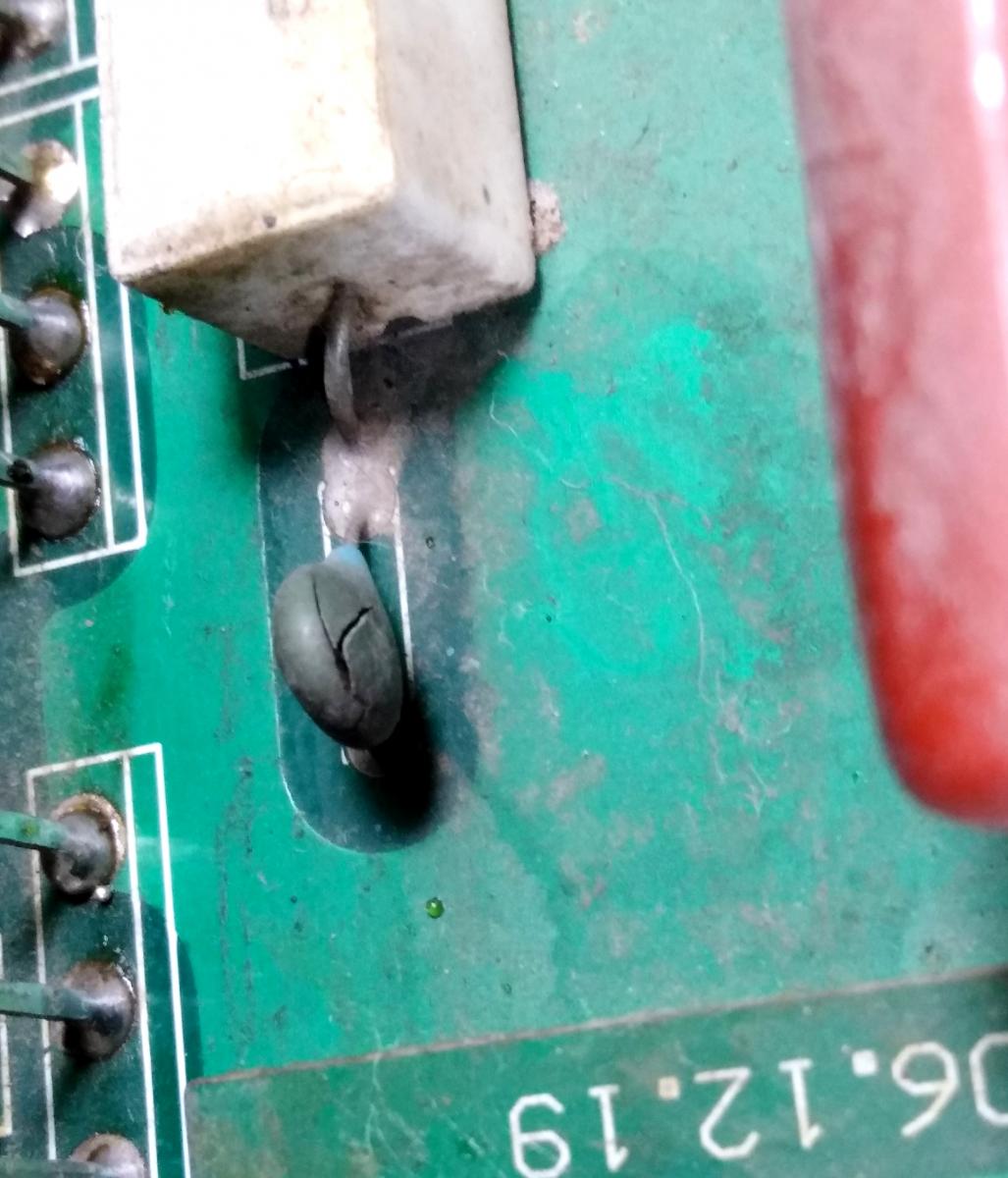

Вложение 12822

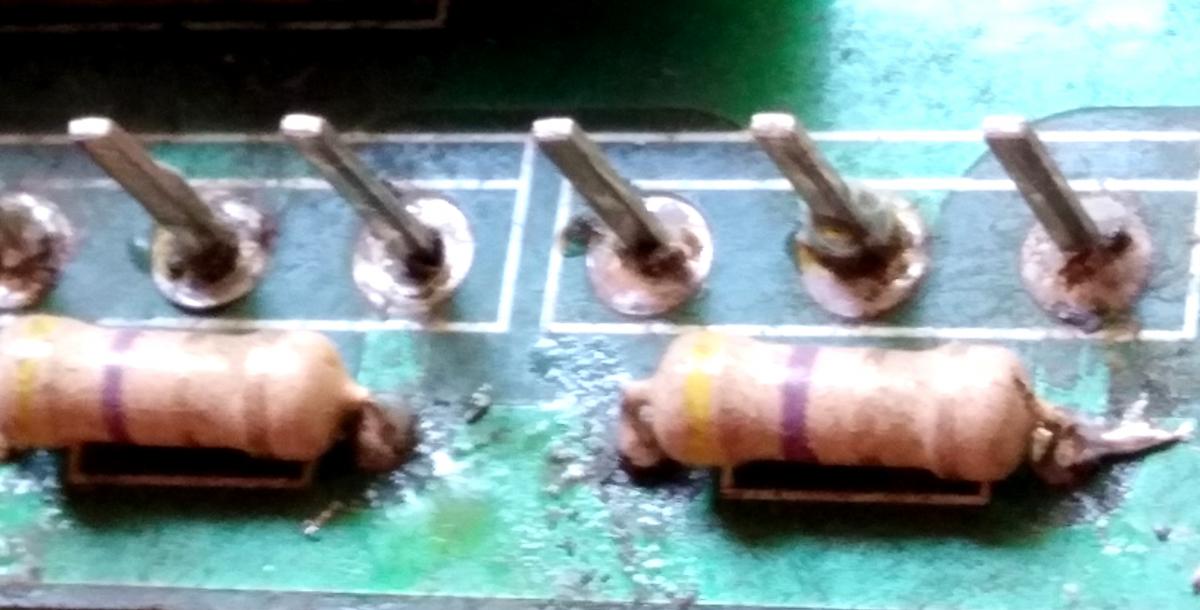

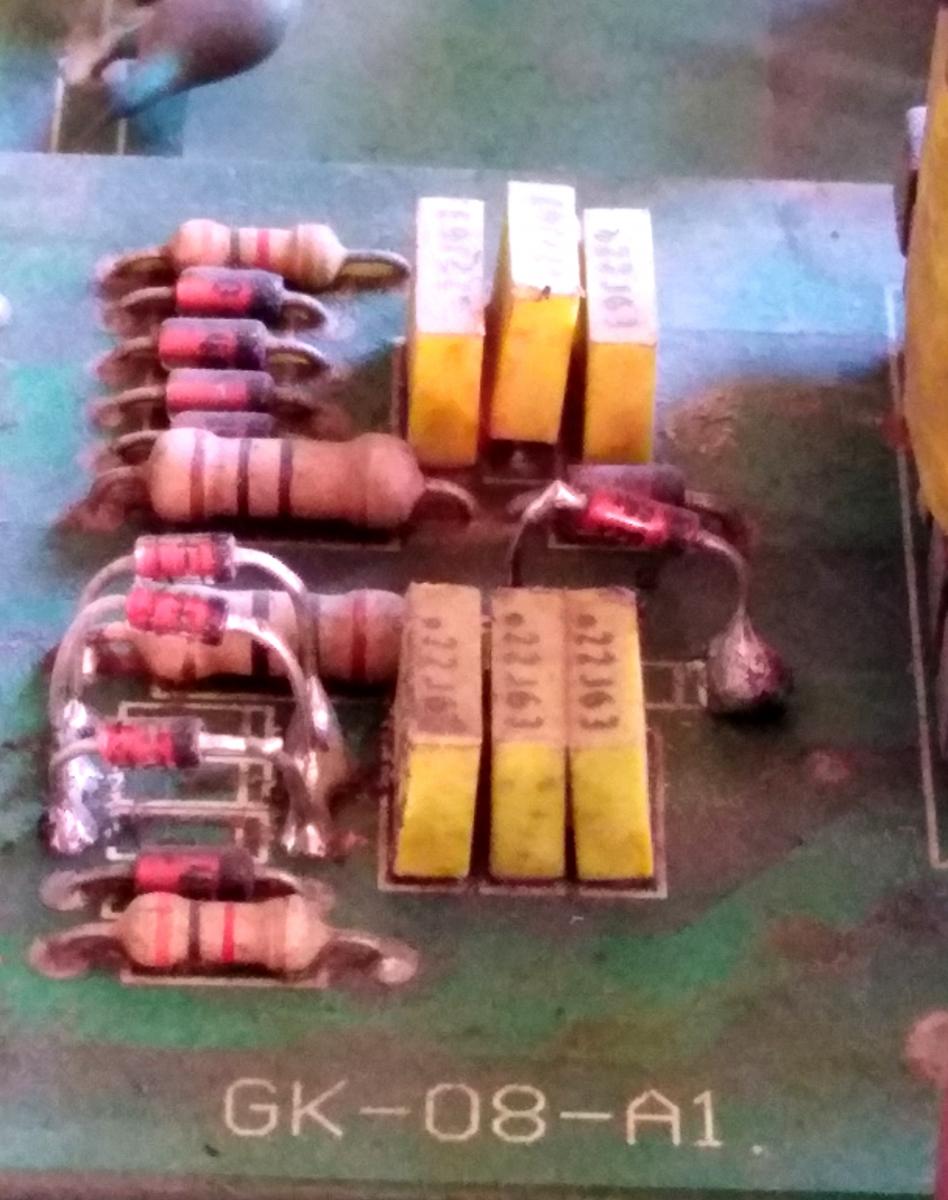

Промерял снабберные резисторы - 3 шт. в обрыве. Поменял элементы 4-х снабберных цепочек. Судя по всему диагональ бахнула была из за пробоя конденсаторов, а так как резисторы перегорели, то пробитые конденсаторы уже никого влияния не оказывали на работу. Две прижимные планки тех транзисторов что не менялись не были достаточно закручены. Вот такой получился ремонт после чьего то ремонта.
