я начинающий радиолюбитель недавно купил осциллограф и начал по всюду с ним тыкать многого о нём не зная и вот одни раз изучая сварочные инверторы
решил посмотреть осциллограмму своего инвертора, ни осциллограф, ни инвертор то время небыли гальванически развязаны (тогда даже не знал, что это и почему это)
и тогда я коснулся крокодильчикам затвора одного из транзисторов и всё в комнате погасло, выбило предохранитель дома. Я, тогда как то подумал,
что с аппаратом ничего не случилось и только предохранитель выбило, включил его и опят попробовал запустить аппарат, этот раз просто так без осциллографа,
но почти сразу вспыхнул тот транзистор и опят выбило предохранитель. После всего этого я решил его починит. Всё что мог прозвонил и оказалось сгорели два транзистора и ихние драйвера.
Выпаял всё, поменял детали драйверов и проверил осциллограмму перед тем, как поставить новые транзисторы и осциллограмма оказалось идеальным на все 4 ключа, тогда я подумал,
что это всё только то и было и это всё легко и просто. Поставил я все транзисторы на место, собрал всё остальное и уже думал идти испытать на электрод как вспомнил
что я не проверил осциллограмму с ставлеными транзисторами. Ну и что, подумал и сделал, неповторяя былых ошибок я и просмотрел и оказалось, что на то плечо, на котором спалил транзистор,

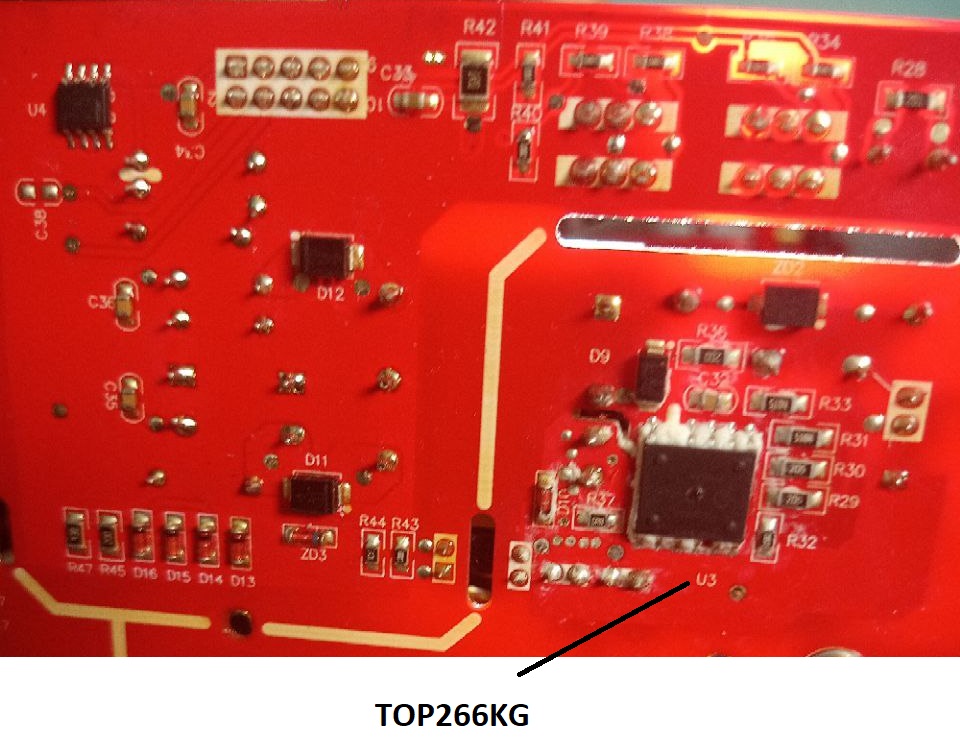

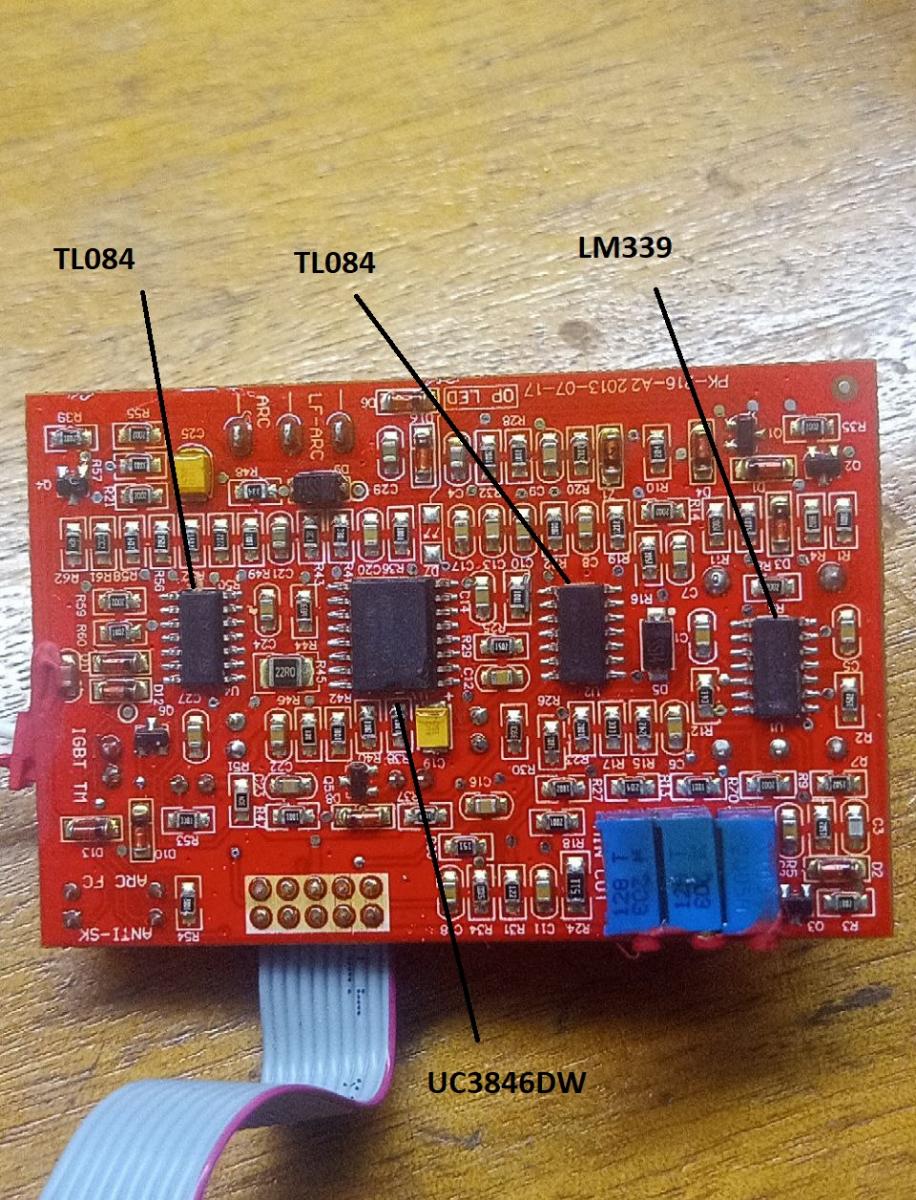

осциллограмма не такая как должна быть, и я не знаю причину почему так может быт и как это исправить. Осциллограмма на первичке ТГРа идеално с ключями и без.
Я сделал небольшое видео и поместил на YouTube чтоб показать, что происходит.
хотел отредактировать и поменять /URL na /Video но что то пошло не так и видео непоказывают а типер правила форума непозваляет болше редактировать, так что добавлю url и video тут https://www.youtube.com/watch?v=ZfchPsoHSwg
14.09.2023, 21:11
Николаевич
Во первых обязательно гальванически развязать осциллограф от сети трансом. Во вторых при измерениях сначала цепляем крокодил, а потом подключаемся щупом к измеряемой цепи. В третьих нужно нагружать драйвера при просмотре сигнала на затворе. В четвёртых - после замены транзисторов и даже при нормальной осциллограмме на затворах транзисторов никогда не испытуйте аппарат на электрод - это чревато выходом их из строя если вдруг не работает обратная связь по току, то есть схема не отработает ограничение тока на установленном регулятором уровне. Конкретно по вашему аппарату - есть ли там технологическая перемычка через которую подаётся на дежурку +320 вольт? - на приведённой вами похожей схеме она есть. Если есть, можно отключить или разорвать цепь +320 вольт от дежурки и силовой части и подать только на дежурку от отдельного источника плюс, минус 320 вольт, тогда можно экспериментировать с силовой частью и ничего не сгорит в силовой. Схема у вас полный мост, обратите внимание что эмиттеры двух транзисторов подключены к минусу 320 вольт, а два других нет. Так на каких транзисторах плохая осциллограмма? на верхних или нижних по схеме? При измерении на верхних транзисторах получается виртуальная земля поэтому возможны наводки. Это можно понять когда сделаешь не один десяток инверторов. А теперь попробуйте так - всё как есть у вас, только отпаяйте коллектора всех транзисторов - поднимите выводы вверх и посмотрите сигналы на затворах транзисторов. НЕ ЗАБЫВАЕМ РАЗРЯЖАТЬ ЭЛЕКТРОЛИТЫ. Осциллограммы в студию после измерений.
15.09.2023, 11:41
PovilasM83
Цитата:
При измерении на верхних транзисторах получается виртуальная земля поэтому возможны наводки.
спасибо большое за вашу подсказку всё так и есть и только моё неопытность не позволяло мне этого увидеть, но я уже начал догадываться что это может влиять.
Теперь после вашей подсказки нет никаких сомнений
Ближайшее время сделаю видео для всех тех, каму оно может быть полезно и добавлю отдельно.
15.09.2023, 22:16
PovilasM83
Ещё раз спасибо мастеру за ответ и все советы
и вот моё видео, которое я обещал
надеюсь, будет каму то ещё полезное.
