REBINER RW-3OO Нужна схема сварочного инвертора. Пробиты 60N60FD1 ,ВЫГОРЕЛИ ДРАЙВЕРА упр. не могу распознать маркировку. Прошу помощи. Спасибо.
Вид для печати
REBINER RW-3OO Нужна схема сварочного инвертора. Пробиты 60N60FD1 ,ВЫГОРЕЛИ ДРАЙВЕРА упр. не могу распознать маркировку. Прошу помощи. Спасибо.

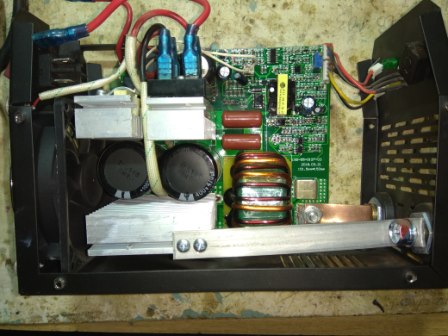

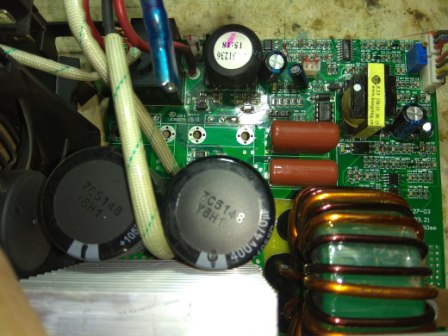

Подробные фотки в студию - и вам помогут... Но сдается мне, что таких схем уйма в инете, т.к. много похожих аппаратов...

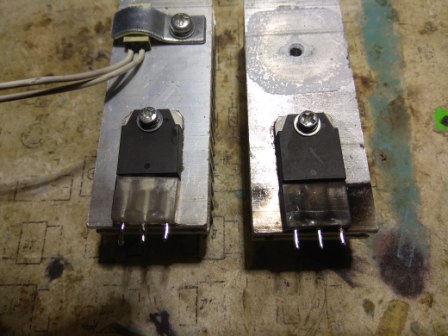

Радиаторы на транзисторах неправильные - нужно что бы ширина радиатора соответствовала ширине корпуса транзистора, тогда не то что 300, а все 400 Ампер можно будет снять;) Шутка. На прошлой неделе был аналогичный аппарат - ноги у транзюков поотгорали.
А драйвера управ. силовых целы? Хорошо бы узнать номиналы их. Может кто подскажет? Спасибо.
А драйвера управ. силовых целы? Целые или нет вам виднее - вы же ремонтируете.
Николаевич! Я вас спрашивал целые драйвера остались.(На прошлой неделе был аналогичный аппарат - ноги у транзюков поотгорали.) Потому и попросил (Хорошо бы узнать номиналы их. Может кто подскажет) подсказать номиналы компонентов драйверов силов.Вложение 12064
Если там драйвер простой, то в моем аппарате зарядный резистор 10ом, разрядный 5.1ом, емкость в затворе-эммитере насколько помню, порядка 2.2нФ
Зарисуйте схему, а мы расставим номиналы, если что.
И термодатчик перенесите на соседний радиатор. Этот, возле кулера, самый холодный. На него лучше диодный мост примостить. Термозащита тут наверное и не срабатывала никогда.

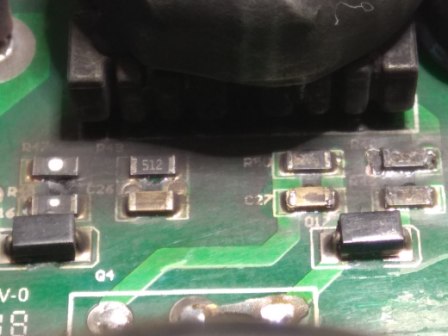

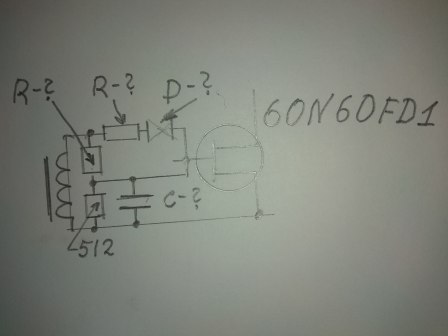

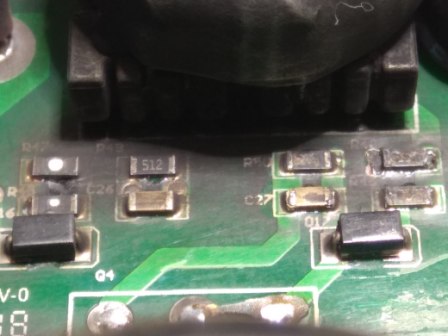

mayachka, спасибо за подскаску по поводу радиаторов, поменяю их местами. Зарисовал схему и выкладываю, примерно так. Извесно только один номинал резистора пишет на нем 512 ,а замер тестером 47ом ?. Все остальное обрыве. Даный сварочник школьный, очень хочу деткам сделать. Вложение 12065
Потратил 3 минуты и просто в инете нашёл схему аппарата с вашим драйвером. Чувствуете разницу - 3 минуты и 6 дней как вы тут просите схему. Вы даже пальцем по клаве не пошевелили что бы найти схему драйвера.
