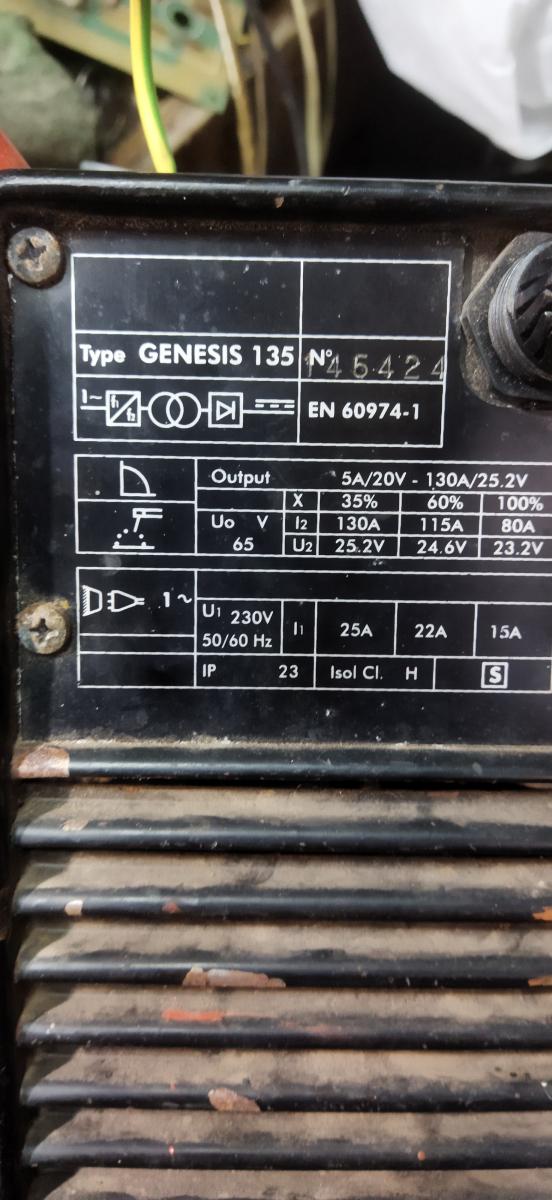

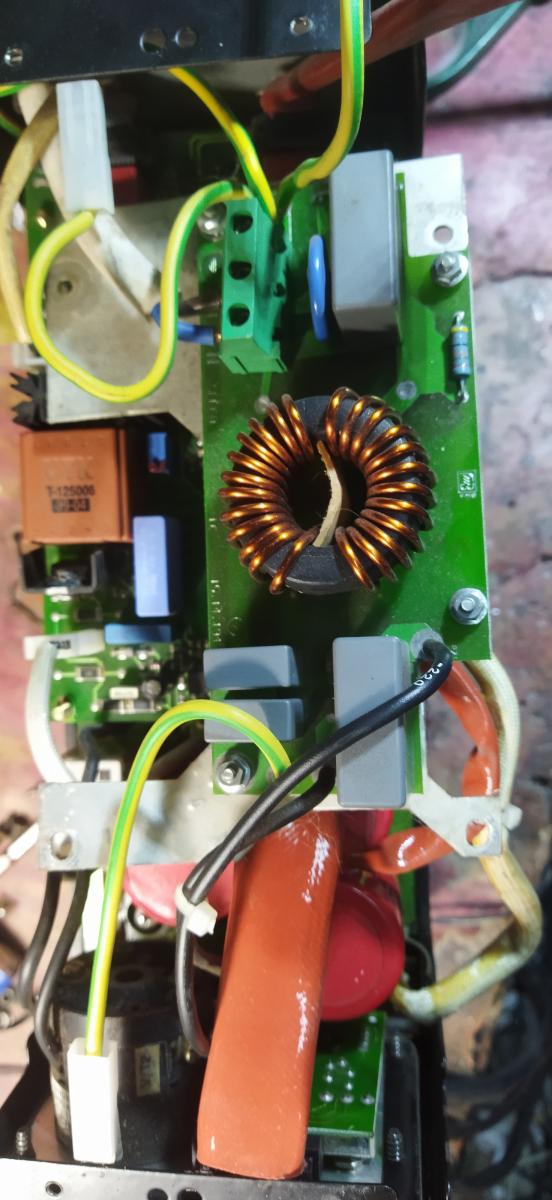

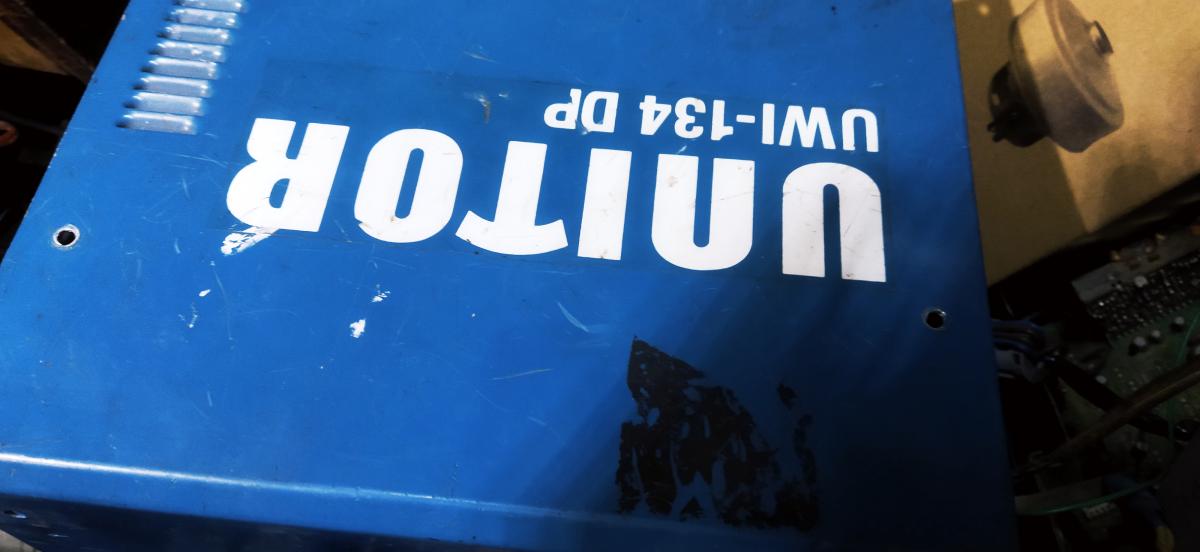

Добрый день.Принесли в ремонт незнакомца.Если кто имеет поделитесь схемкой.Проблема-ток на минимуме,Регулировка не реагирует.Вложение 11999Вложение 12002Вложение 12000Вложение 12001

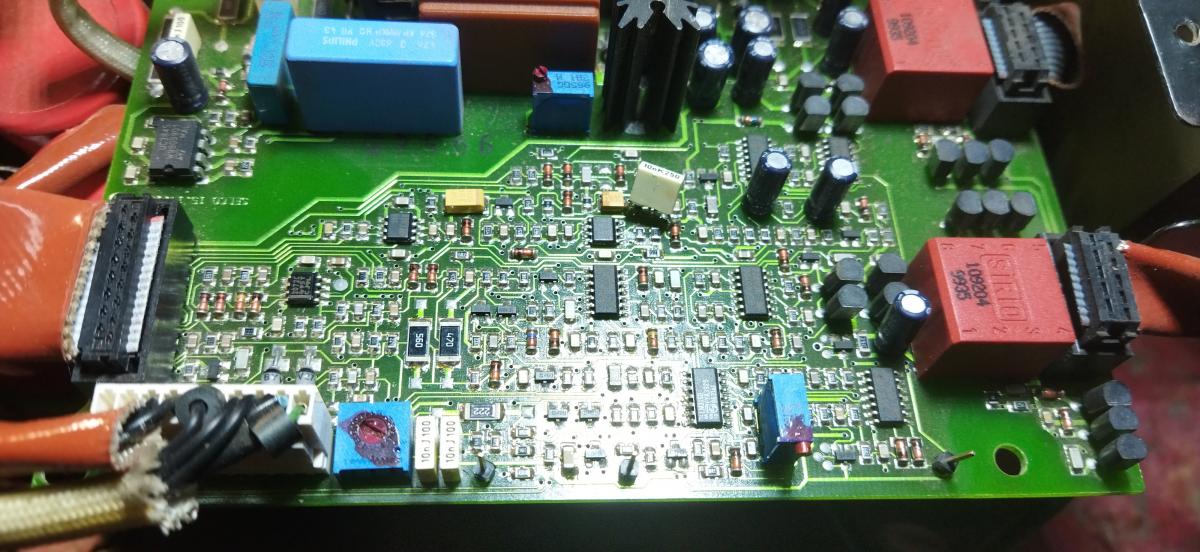

Там на фото слева шлейф, он куда идёт? Он не процом управляется, за передней панелью плата есть?
Проца нет.Схема ближе к простой.3 спареных операционки,одна 4 операционки,и две микросхемы на выходе платы управления(названия не записал)На передней плате все просто_регулятор,два подстроичника,переключате ь тиг,Прсто без схемы трудно проследить даже питание операционников.Вывод массы с минусом блока питания не звонится накоротко.в общем мудреная схема.Да,шлейф идет на переднюю плагу,но проца там нет.
Что то мудрёное есть. 2 ТГР как я вижу и кучки транзисторов - наверное раскачка ТГР. Я бы отталкивался от датчика тока - шунт или только ТТ чего там и смотрел где оно стыкуются с напряжением с регулятора тока. Что то там микрух многовато - ШИМ какая управляет. Питание микрух можно просто на них измерить, зачем отслеживать, а вот управляющие напряжения да нужно отслеживать. Кстати состав платы по микрухам не помешает так как может быть аналогичная схема только в диповских корпусах и кажется что схема необычная исходя из платы.
На плате управления следующие микросхемы-2072,358,393,LM319,HCF40106-3штуки,HCF4013.
