Кентавр СВ-210МК

Шукаю схему на Кентавр СВ-210МК

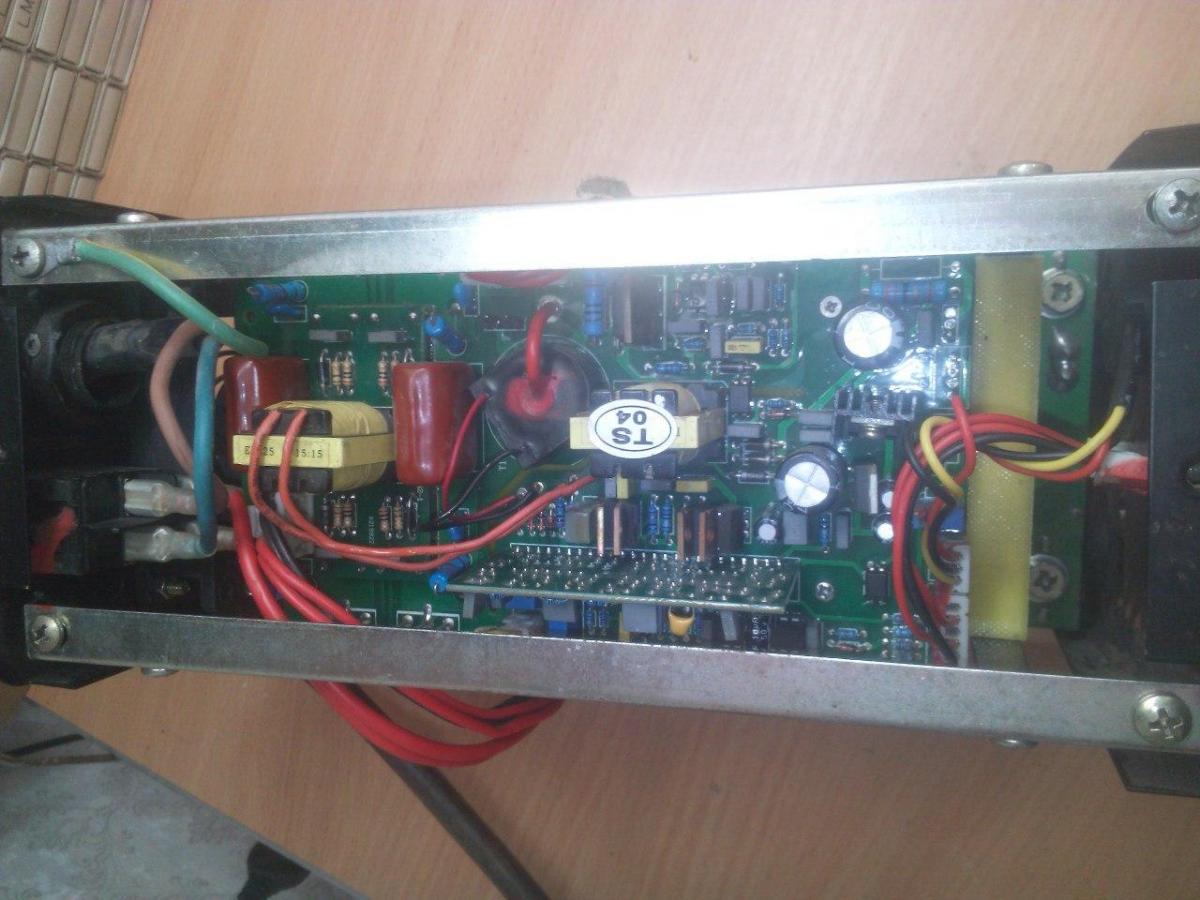

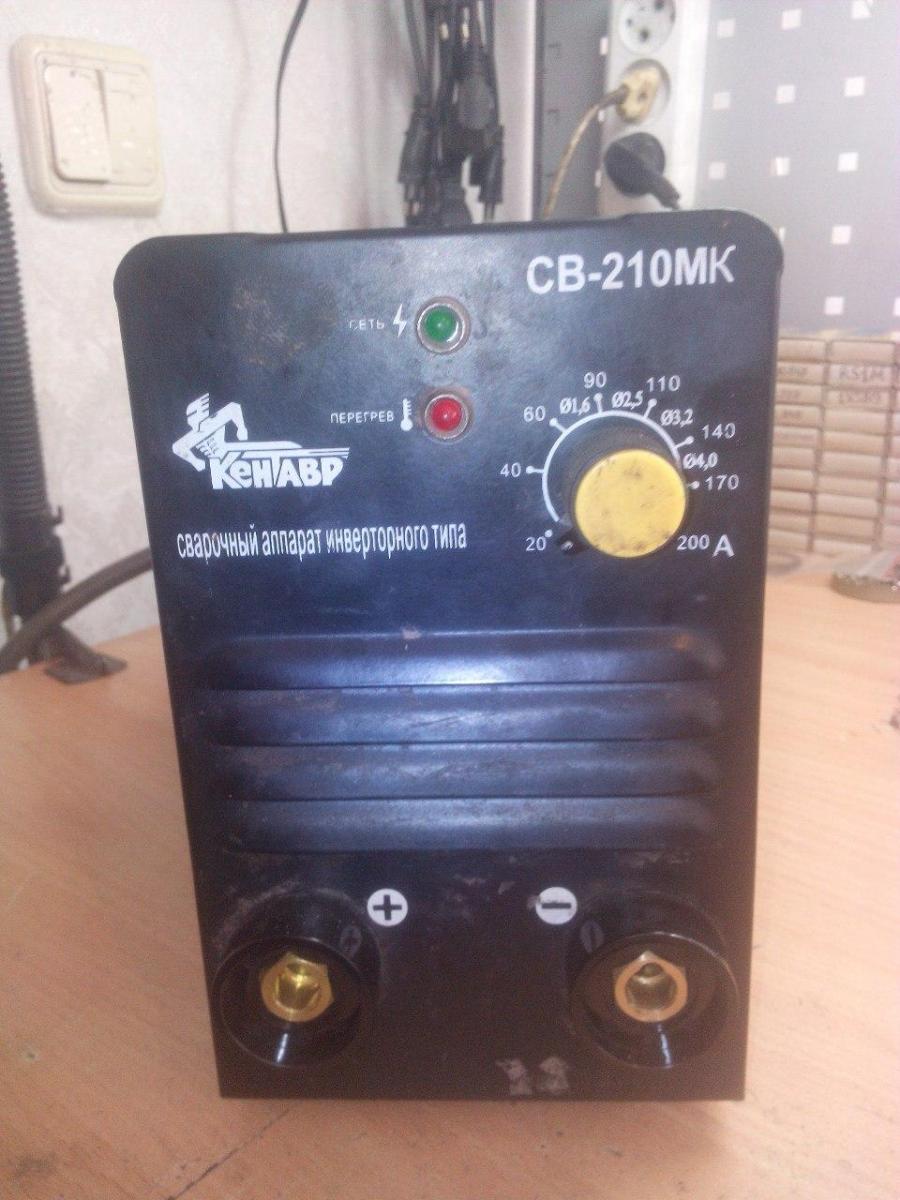

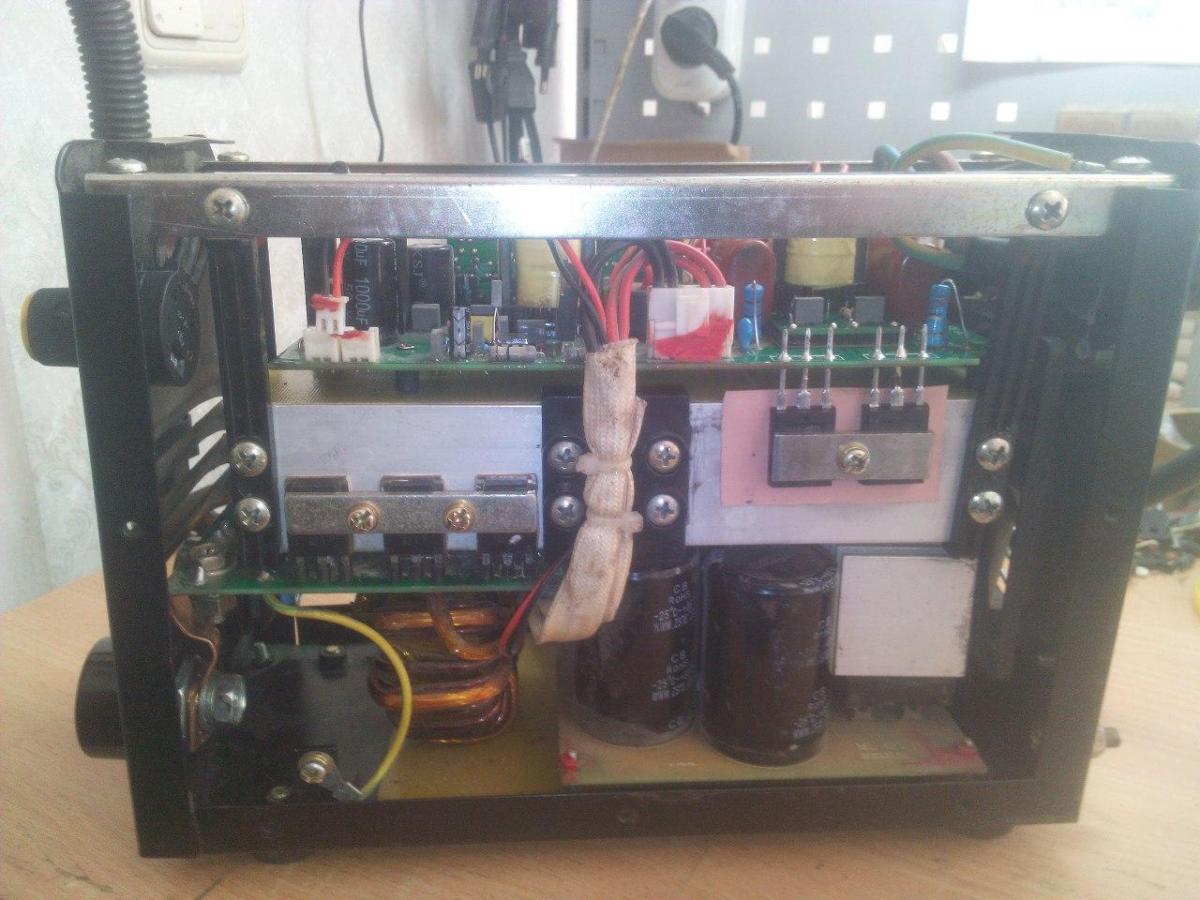

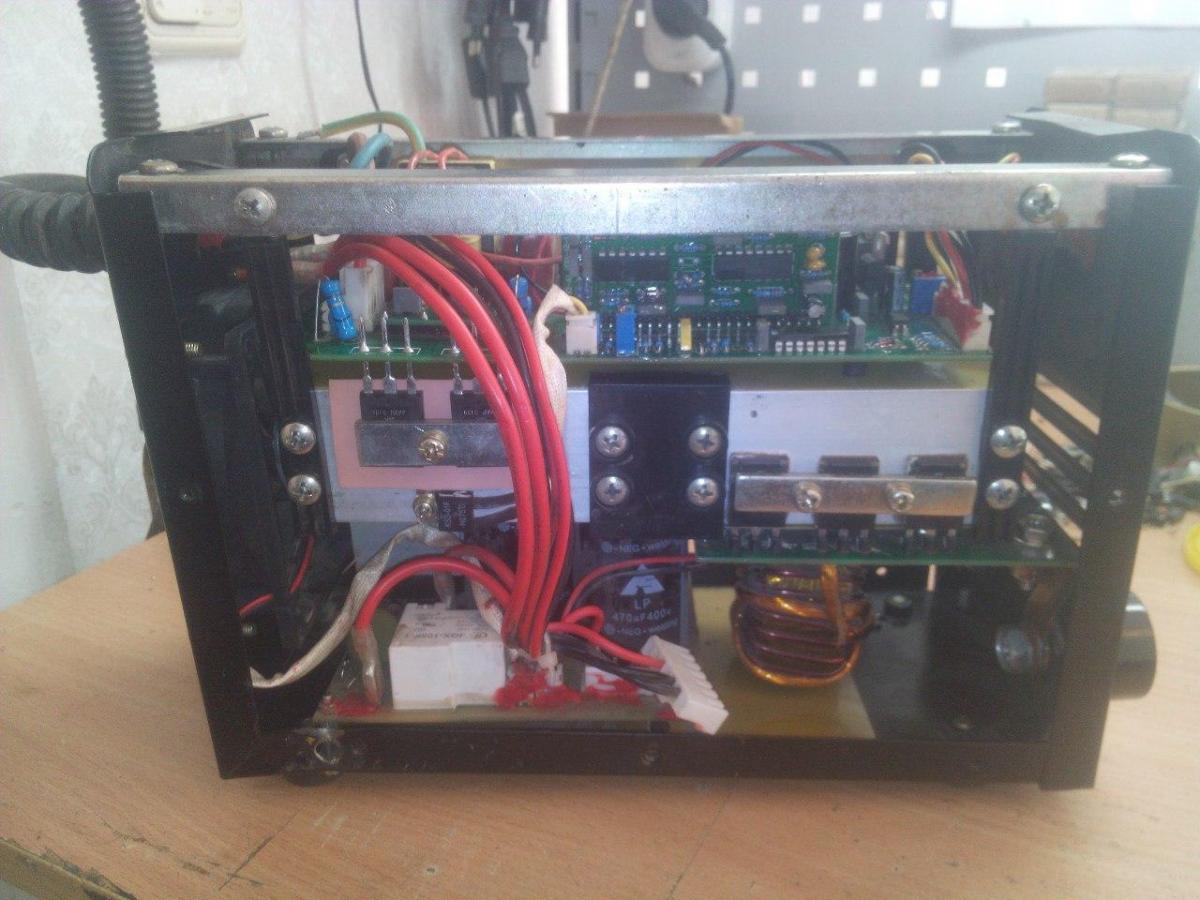

Скинь фотки, название и цвет корпуса не несет никакой информации о потрохах.

Вложение 10601Вложение 10602Вложение 10600Вложение 10603
Зібран на шим UC3846N і TL084 мостова схема, схожу з нею знайшов але захист спрощений на LM324 (2 елемента) на максимальному струмі 200А горять силовики,
що робить, може хто стикнувся з такою проблемою?
Доречи, корпус жовтого кольору.)

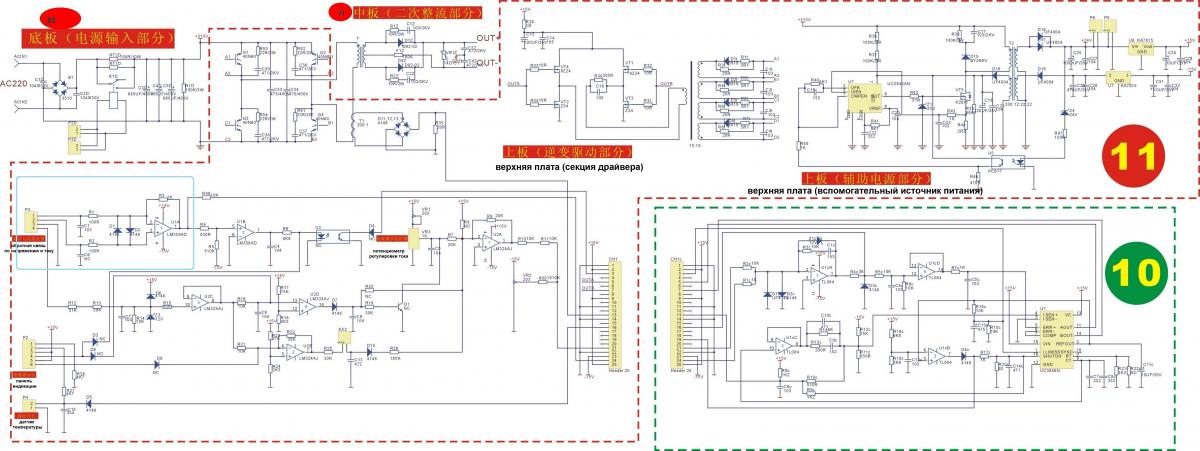

Ось вона, китайський вариант.
Вложение 10604

Цитата:

---

Сообщение от stasusb

на максимальному струмі 200А горять силовики,
що робить, може хто стикнувся з такою проблемою?

---

проверять цепи от ТТ (особенно мост) и шунта.

В этом аппарате нет шунта, сегодня делал такой аппарат.

Цитата:

---

Сообщение от stasusb

Зібран на шим UC3846N і TL084 мостова схема, схожу з нею знайшов але захист спрощений на LM324 (2 елемента) на максимальному струмі 200А горять силовики,
що робить, може хто стикнувся з такою проблемою?
Д

---

Блин, ну прям классика... Вы же не написали, что делали... Ну а так, все сталкивались с тем, что мосты горят - причин может быть масса. А что с сигналами на затворах, какие транзисторы ставим и откуда, какое мёртвое время, не наблюдается ли разницы в ширине импульсов в диагоналях? На 200А сгорают сразу, или нет? Состояние снабберов и многое другое...

на максимальному струмі 200А горять силовики- это реальный ток или по крутилке.

Цитата:

---

Сообщение от Николаевич

на максимальному струмі 200А горять силовики- это реальный ток или по крутилке.

---

По крутилке конечно, в таких аппаратах диоды обычно 92-02, а в этом варианте их 6 (бывает 8,это те которые по крутилке 250)).

Цитата:

---

Сообщение от Andruha

По крутилке конечно, в таких аппаратах диоды обычно 92-02, а в этом варианте их 6 (бывает 8,это те которые по крутилке 250)).

---

Я то знаю. Я просто вопросом хочу выяснить на сколько человек понимает в этом и соответственно от его понимания и советы давать.
