kaiser tig-250l profi регулировка тока
После недолгого простоя пропала регулировка тока. Шмалит на все деньги.
Аппарат построен на sg3525, ОУ LM258 И 2шт АО4606
Визуально на плате много окислений и даже рыжиков. После мойки стало слегка симпатичнее.
Но чуда не случилось..
Левая половина ОУ (насколько я понял ) отвечает за температуру и работает исправно.
Лампу зажигает, генерация уходит. С правой стороны: 5нога:земля, 6: +13В,
7: 0.2В, 8:+15.
На имитацию напряжения с шунта ( от кроны с делителем ) на 6 ноге напряжение постепенно падает до
11 с хвостиком В. На второй ноге все те же 0.2В Генерация никак не меняется. На имитацию тока с трансформатора
отклика никакого.
Что было сделано:
- проверены дороги от шунта на предмет отгнивания. Разъемы от шунта и трансформатора. С трансформаторного чуть вылез один пин, вставил обратно.
- Переменник регулировки тока.
- Заменен ОУ на заведомо исправный (правда 358ой)
- Проверены диоды выпрямителя с транса, и остальные стекляхи на работоспособность (с выпаиванием).
После всего этого начал реагировать на имитацию напряжения с шунта
но как-то странно. Напряжение на 6 ноге ОУ падает от 13В до 4В при этом генерация полная.
При достижении на 3.5В генерация прекращается. На сигнал с трансформатора по прежнему реакции ноль.
В понедельник планирую проверить кондеры ( керамику) на предмет трещин. Еще грешу на прогнившую металлизацию
( раз был похожий случай день мне голову морочил)
Может есть еще какие идеи по этому поводу. Не хочется перепахать половину упрявляки , чтоб потом узнать что "ларчик просто открывался "

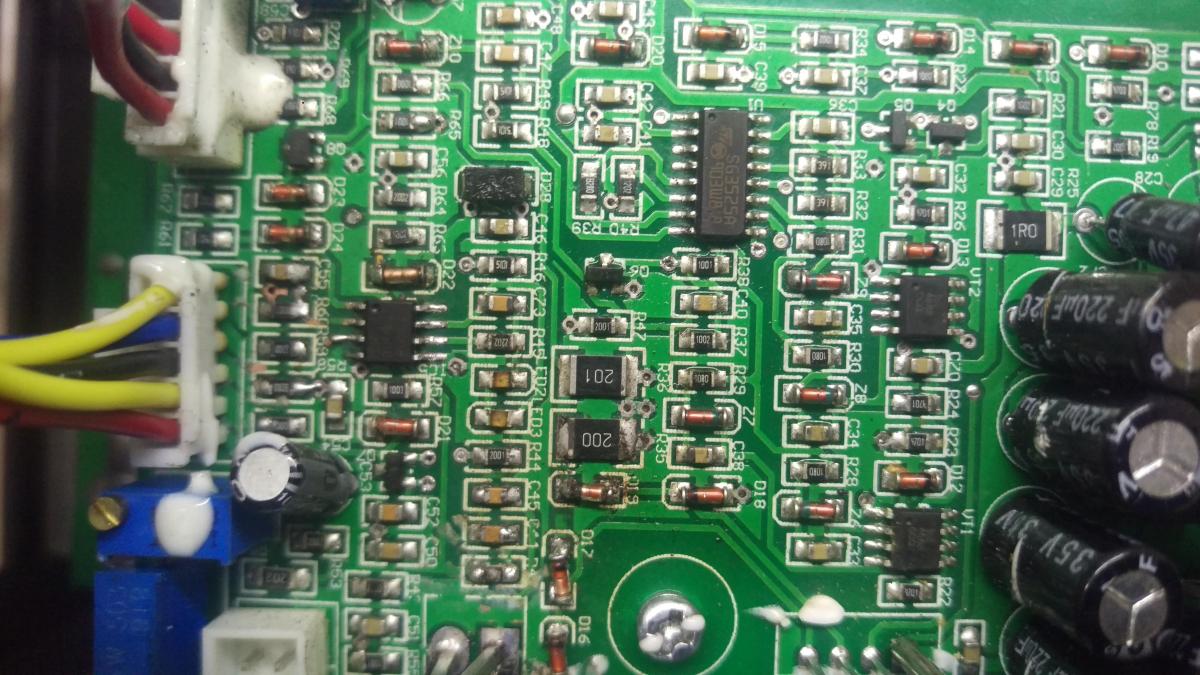

Фото платы прилагается. Заранее благодарен за помощь
Вложение 10383
