Форма сигнала Ресанта220А

Здравствуйте форумчане! ресанта 220А плата GP171 при осмотре обнаружил пробитый один транзистор в одном плече и пробитый один транзистор в другом плече 50JR22
(TOSHIBA).Что странно кроме пробитых этих ключей по одному на каждом плече,ни чего пробитого я не обнаружил.Все драйверные части можно сказать вылизал.Все в порядке.
Транзисторы поставил все 4 такие же.Аппарат запустился.Под нагрузкой еще не проверял.Мои замеры осциллограммы сделаны впаянным транзистором со снятым высоким напряжением.
Плата управление-центр луча 0 вход открытый вольт на деление 2,развертка 5мксВложение 10191
Плата управление-центр луча 0 вход открытый вольт на деление 2,развертка 2мксВложение 10192
ТГР вход-центр луча 0 вход открытый вольт на деление 2,развертка 5мксВложение 10193
ТГР вход-центр луча 0 вход открытый вольт на деление 2,развертка 2мксВложение 10194
ТГР выход нижнего плеча-центр луча 0 вход открытый вольт на деление 2,развертка 5мксВложение 10195
ТГР выход нижнего плеча- центр луча 0 вход открытый вольт на деление 2,развертка 2мксВложение 10196
ТГР выход верхнего плеча- центр луча 0 вход открытый вольт на деление 2,развертка 5мксВложение 10197
ТГР выход верхнего плеча -центр луча 0 вход открытый вольт на деление 2,развертка 2мксВложение 10198
Затвор ключа нижнего плеча- центр луча 0 вход открытый вольт на деление 2,развертка 5мксВложение 10199
Затвор ключа нижнего плеча-центр луча 0 вход открытый вольт на деление 2,развертка 2мксВложение 10200
Затвор ключа верхнего плеча-центр луча 0 вход открытый вольт на деление 2,развертка 5мксВложение 10201
Затвор ключа верхнего плеча-центр луча 0 вход открытый вольт на деление 2,развертка 2мксВложение 10202
Суть вопроса не мог найти конкретного виновника выхода из строя силовых ключей.Большая просьба к знатокам все ли в порядке в моем случае с этими осциллограммами или нет.

Не сильно ли амплитуда занижена? 15 вольт на затворах надо бы....

Таки да, амплитуда маловата... Больше похоже, что уровень для полевиков, а не для IGBT... Или осцилл не откалиброван.

50JR22 медленные, лучше поставить пошустрее. Возможно сгорели от перегрева.

Какой igbt не поставить, все равно выйдет со строя. Такой импульс нормально не откроет транзистор. Вся энергия будет выделятся не на электроде, а на кристалле. И да, осциллограф надо проверить. Картинки загадочные.....

Цитата:

---

Сообщение от mayachka

Не сильно ли амплитуда занижена? 15 вольт на затворах надо бы....

---

Цитата:

---

Сообщение от Xort01

Таки да, амплитуда маловата... Больше похоже, что уровень для полевиков, а не для IGBT...

---

Цитата:

---

Сообщение от mayachka

Такой импульс нормально не откроет транзистор.Картинки загадочные.....

---

Дайте пожалуйста для наглядности свои осциллограммы в нормальной форме как должна выглядеть

Цитата:

---

Сообщение от Xort01

Или осцилл не откалиброван.

---

Цитата:

---

Сообщение от mayachka

И да, осциллограф надо проверить. Картинки загадочные.....

---

Если можно то тут по подробнее пожалуйста.Что требуется для колибировки и проверки осциллографа?Все ли в порядке с ним.Ну в крайняк есть у знакомого цыфровик,попрошу на днях.

Ну, в осциллографе может быть встроен генератор, меандр на пару килогерц, 1 вольт. Если нет, измерить известное напряжение. Например на вторичке какого нибудь сетевого транса, акб автомобиля, батарейки и т.д. Нужно хоть как-то убедиться в отсутствии больших погрешностей по оси Y

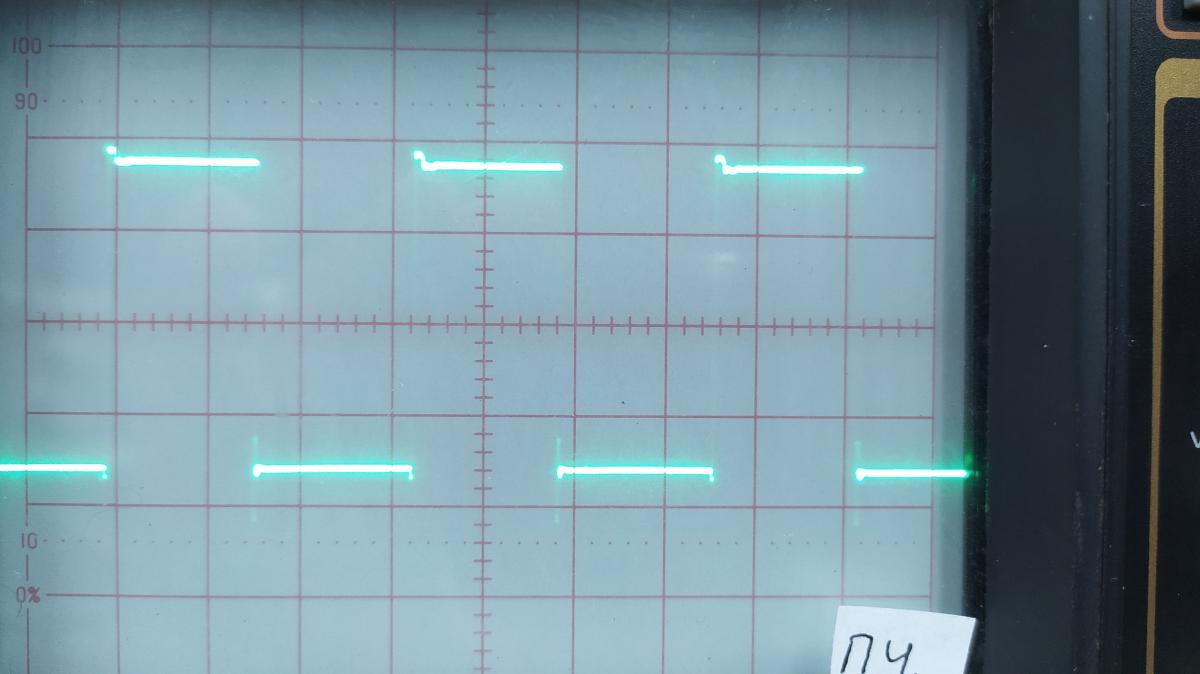

Вложение 10203
На моих затворах. Ноль почти по центру. 5 вольт\клетка. Драйвер простейший, 2 резистора и диод.

Khudam сфоткайте переднюю панель осциллографа и выложите фото.

Сейчас нет возможности сфоткать. Придерживаюсь такого: амплитуда импульса 15-20 вольт, в начале может быть выброс до 25 вольт. затвор обязательно защитить встречно включенными стабилитронами на 18 вольт. На скорость нарастания и спада влияет только ёмкость транзисторов.
Моё имхо: транзисторы заменить на что-то более вменяемое.
