Ресанта 160ПН GP95 v4.0 (Включается но горит перегрузка.)

Просто горит перегрузка, сгоревших и поврежденных деталей на вид нет.
Сделал все как в статье отсюда- http://invertor48.ru/publ/remont_sva...50_gp/2-1-0-23

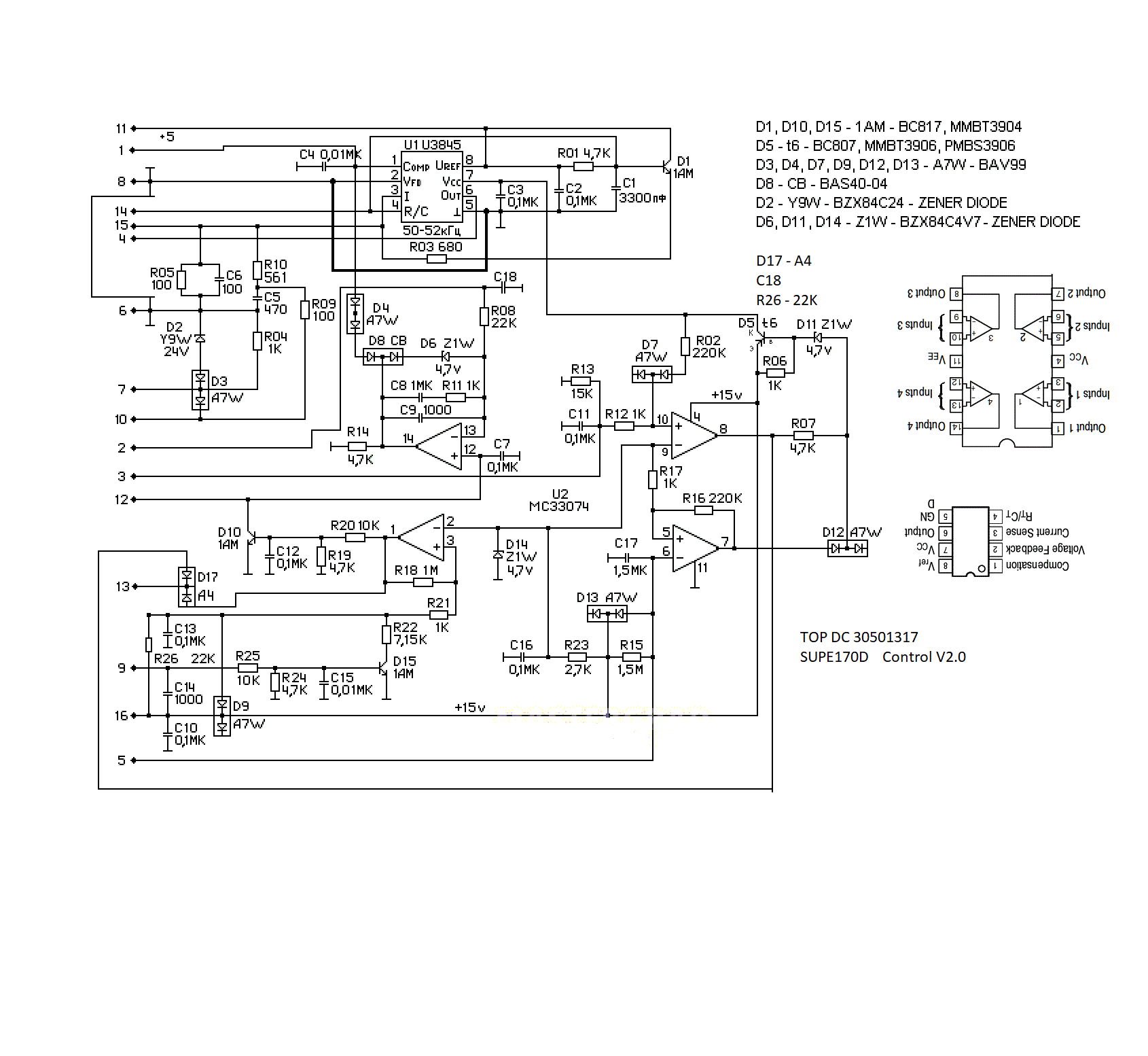

Схема ПУ от описанной в статье отличается, во вложении добавил свою. На плате управления (ПУ), не открывается транзистор D5 шим U1 не стартует.
Проверил все детальки, (резисторы и т.д.) все в норме, заменил даже микросхемы на новые и все без изменений не стартует. При замыкании транзистора э-к на D5 шим U1 стартует и работает напряжения на нем совпадают с описанными в статье(осцилографа нет).
Мои напряжения на MC33074DG при подключении ПУ на ногу 3-8,3в. на 16-15в. на 8-GND (ПУ выпаяна из инвертора)
1-13,1 : 2-4,6 : 3-14,2 : 4-14,9 : 5-4,59 : 6-6,0 : 7-0,13 :
8-0,45 : 9-4,6 : 10-8,3 : 11-0 : 12-0,01 : 13-0.19 : 14-0,13
Помогите что не так?
Может у кого есть такая ПУ рабочая пришлите свои значения MC33074DG, спасибо.
Вложение 9801Вложение 9802

Ресанта в версиях с 9, 11, 12, 15, 16 и 18 ножек. - на сайте Володина. Архив 45 метров. http://valvolodin.narod.ru/schems16.html

Цитата:

---

Сообщение от Николаевич

Ресанта в версиях с 9, 11, 12, 15, 16 и 18 ножек. - на сайте Володина. Архив 45 метров. http://valvolodin.narod.ru/schems16.html

---

Схемы ПУ там нет. Да я все вложил.

Может у кого есть такая ПУ рабочая пришлите свои значения MC33074DG - я вам дал ссылку на страницу, на которой есть архив - там есть всё, и схема и режимы микросхем и транзисторов - только бери и ремонтируй. Шестой файл с верху на странице.

Вложение 9803 Это только один из файлов - из того архива.

Цитата:

---

Сообщение от Александр_777

Сделал все как в статье отсюда- http://invertor48.ru/publ/remont_sva...50_gp/2-1-0-23

---

Посыл этой статьи в том, что платы дерьмо и надо не напряжения с мс снимать, а искать обрыв. Такие обрывы могут восстанавливаться. Вобщем удачи вам в этом нелегком деле, запаситесь терпением и лупой и хорошим светом, платка не большая.

Плату запустил, схема от статьи отличается(вложил свою (сам рисовал) ибо нигде не нашел схемы на 16 ног).
Для запуска этой платы не надо 8,3 вольта подавать на 3 ногу платы!, только земля 8 нога и 15 вольт 16 нога и 9 нога, при норм работе напряжения на выходе микросхемы точно как в статье!
Плата в отличном состоянии была искать обрыв не видел смысла.Причина была накрылся D5.
Аппарат запустился!

Мож D5 накрылся от того, что его вы замыкали? А обрыв восстановился. Ну вам виднее

Аппарат запустился перегруз не горит, регулировка регулируется от 10 до 130, выше не крутил итак ясно это не норма, на выходе при 10-250в. а при 100 и выше крутишь до 600в доходит где копать дальше?

Копать в сторону измерительных приборов. Физически такого быть не может. Ослик что показывает на выходе?
