форма сигнала

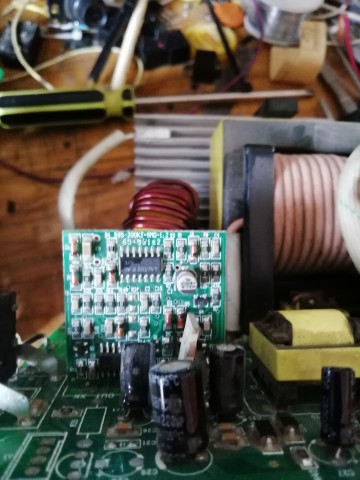

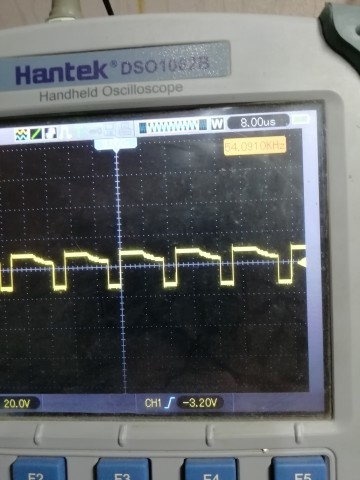

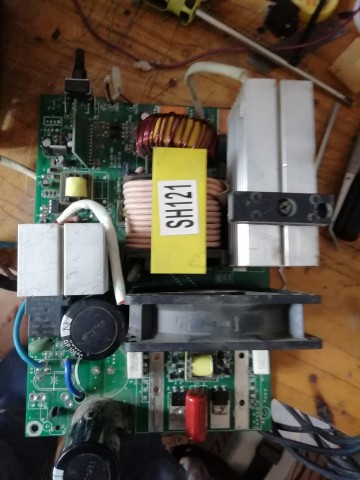

Всем привет. Померял на выходе блока управления ресанта 250 а форму сигнала и вот что увиделВложение 9676. Это нормально или шото не так?Вложение 9677Вложение 9678

Интересует такое - в связи с чем измерялся сигнал с блока управления. Сигналы на затворах выходных транзисторов какие? А то получается - я вот измерил в этой точке сигнал, а вы подумайте и скажите правильный он или нет.:)

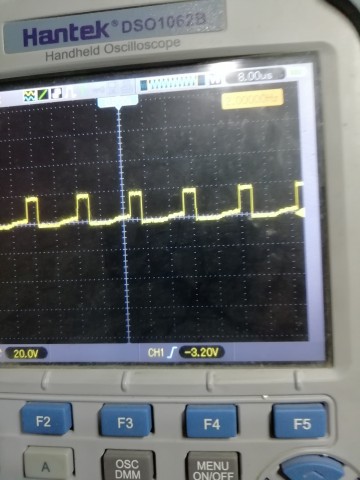

Спасибо Николаевич что не прошли мимо. Пыхнули транзисторы,один в одном пличе,другой в другом.Начал смотреть сигнал на затвореВложение 9680,потом на входе ТГРВложение 9681.потом на выходе блока управления.Вот и возник вопрос, по моему небольшому опыту всегда получались прямоугольные,а тут растянутый.

Отключите от ТГР оба драйвера и посмотрите сигнал с обмоток ТГР. Проверте тупо путём сравнения сопротивления в обе стороны одноимённых деталей в драйверах. При пробое транзисторов страдают драйвера. ТГР не помешало бы измерить индуктивность первичной обмотки - микротрещины в сердечнике снижают индуктивность - как следствие импульсы пологие и из за этого капец транзисторам приходит - это уже проверено. В исправной схеме импульсы на затворах абсолютно одинаковы. Осциллограммы снимать с транзюков - крокодил на эмиттер - щуп на затвор для обеих транзисторов, а то такое впечатление как будто первая осциллограмма перевёрнута если это затвор одного из транзисторов.

Доброго времени суток, прошу прощения за молчание, работа наше всё, пришлось уехать в командировку. Была замерена индуктивность тгр - 856 мгн, причём на всех трёх обмотках, пробывал мотать на феритовом кольце,по 26 витков, кольцо 20-12-6, 2000нм,не подключая вторичных обмоток при замере на входе тгр осц-ма не изменялась. Вот я и спросил, может быть такой сигнал на выходе блока управления, есть немного времени, копну дальше.
