Полуавтомат Протон СПАИ-270/К

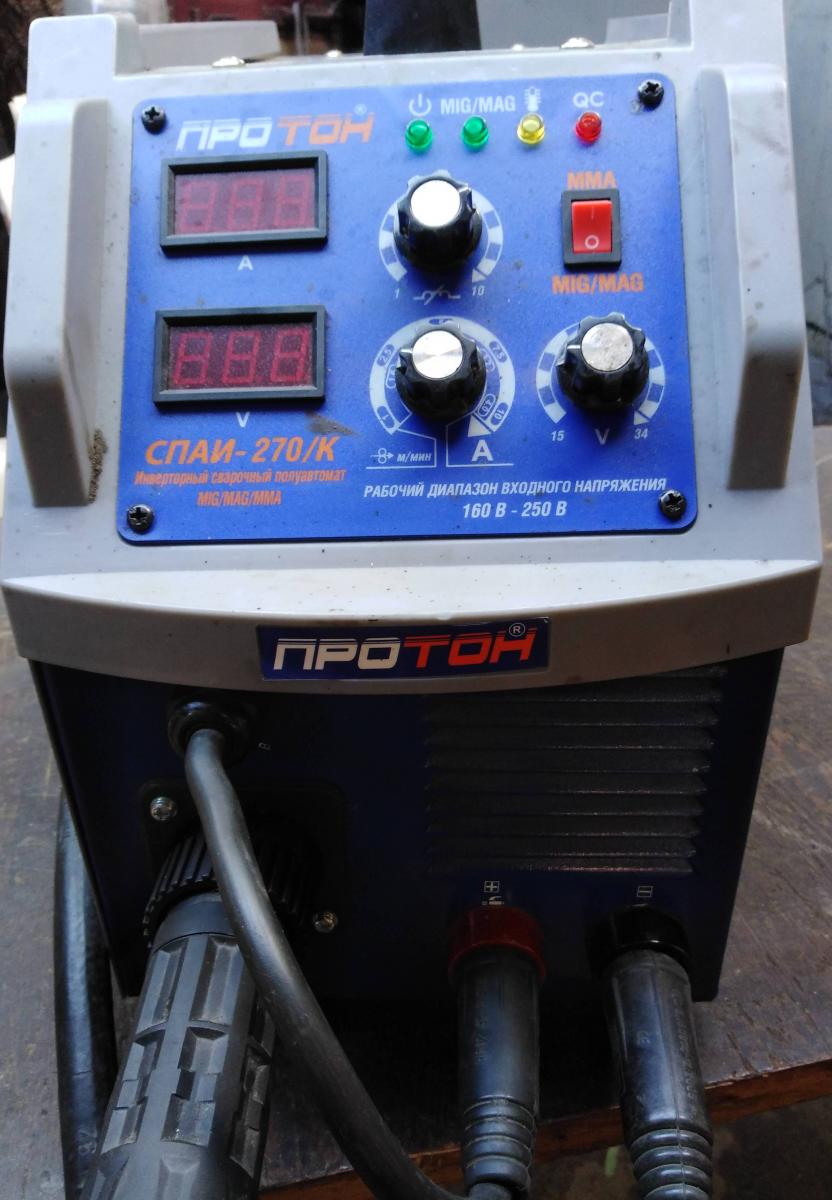

Имеем такой полуавтомат
Вложение 9633
со слов владельца - БАХнуло аж в ушах зазвенело:D
а БАХнуло вот что
Вложение 9634

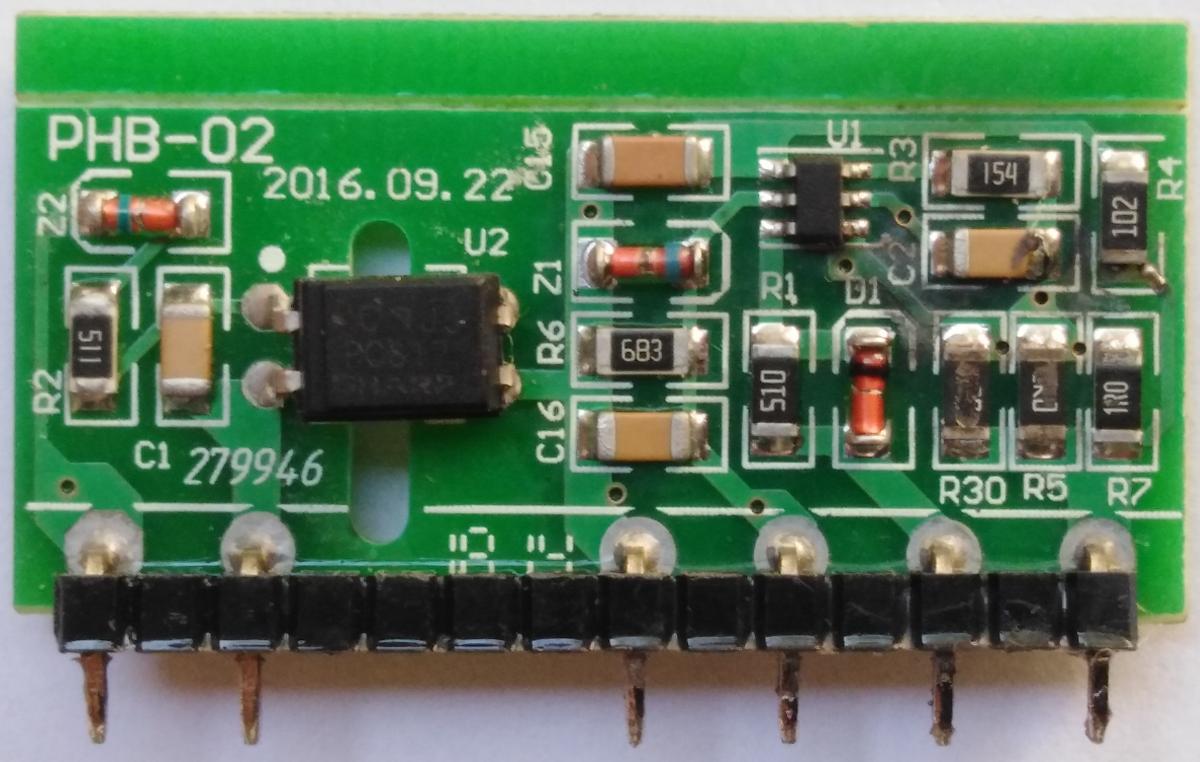

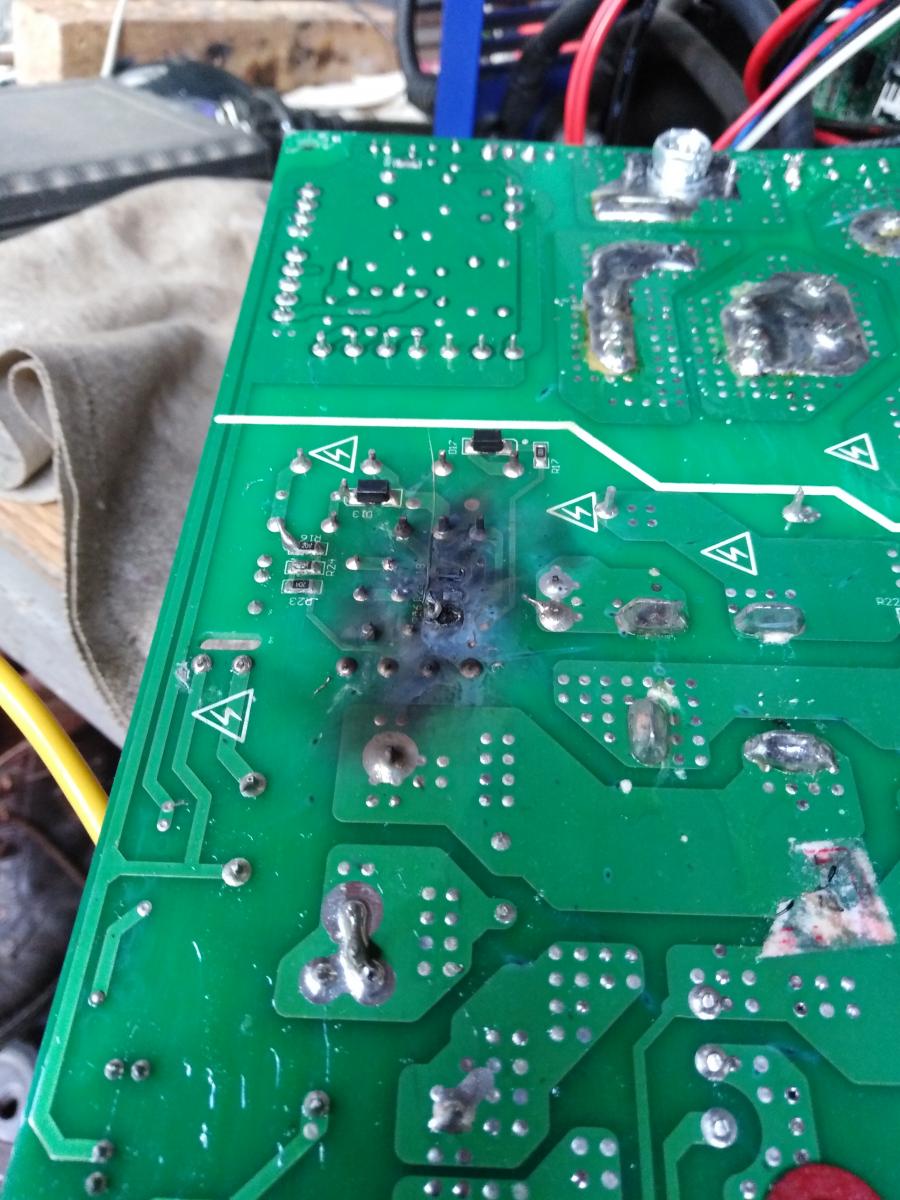

это зона на основной плате где дежурка и сам модуль дежурки отмытый, был чёрным от сажи
Вложение 9635

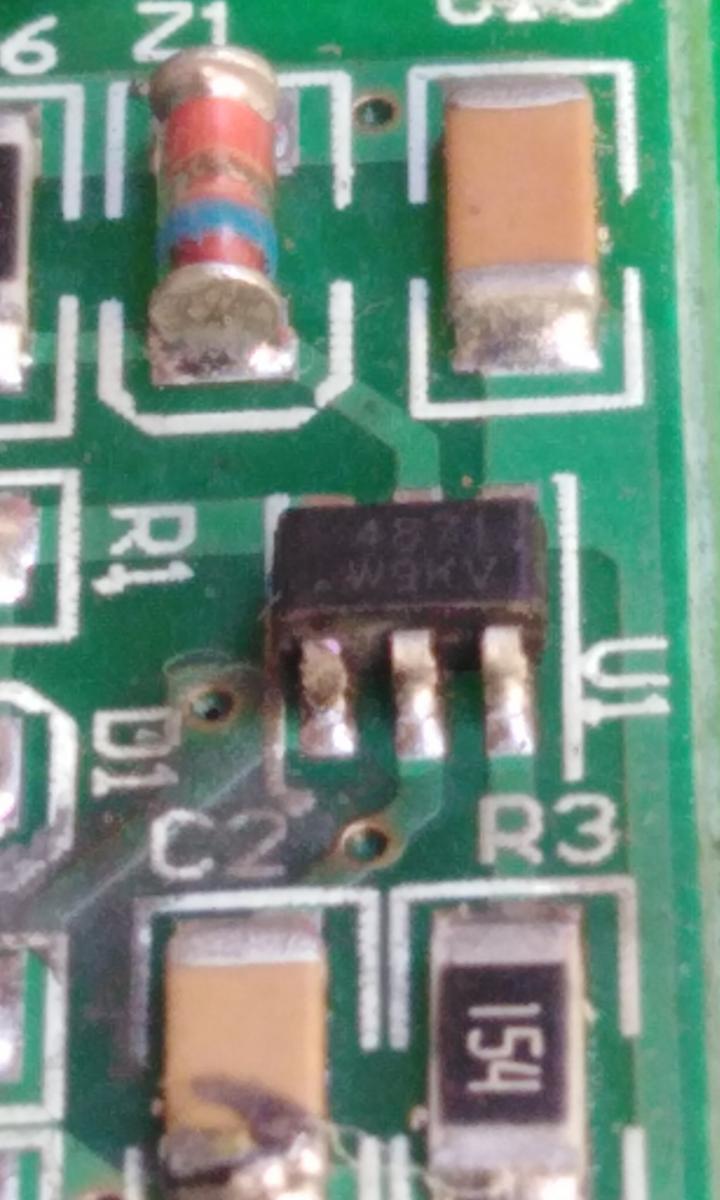

это ШИМ
Вложение 9636
посмотрел я на это - ШИМке наверняка капут пришёл - такой именно в поле досягаемости руки не было

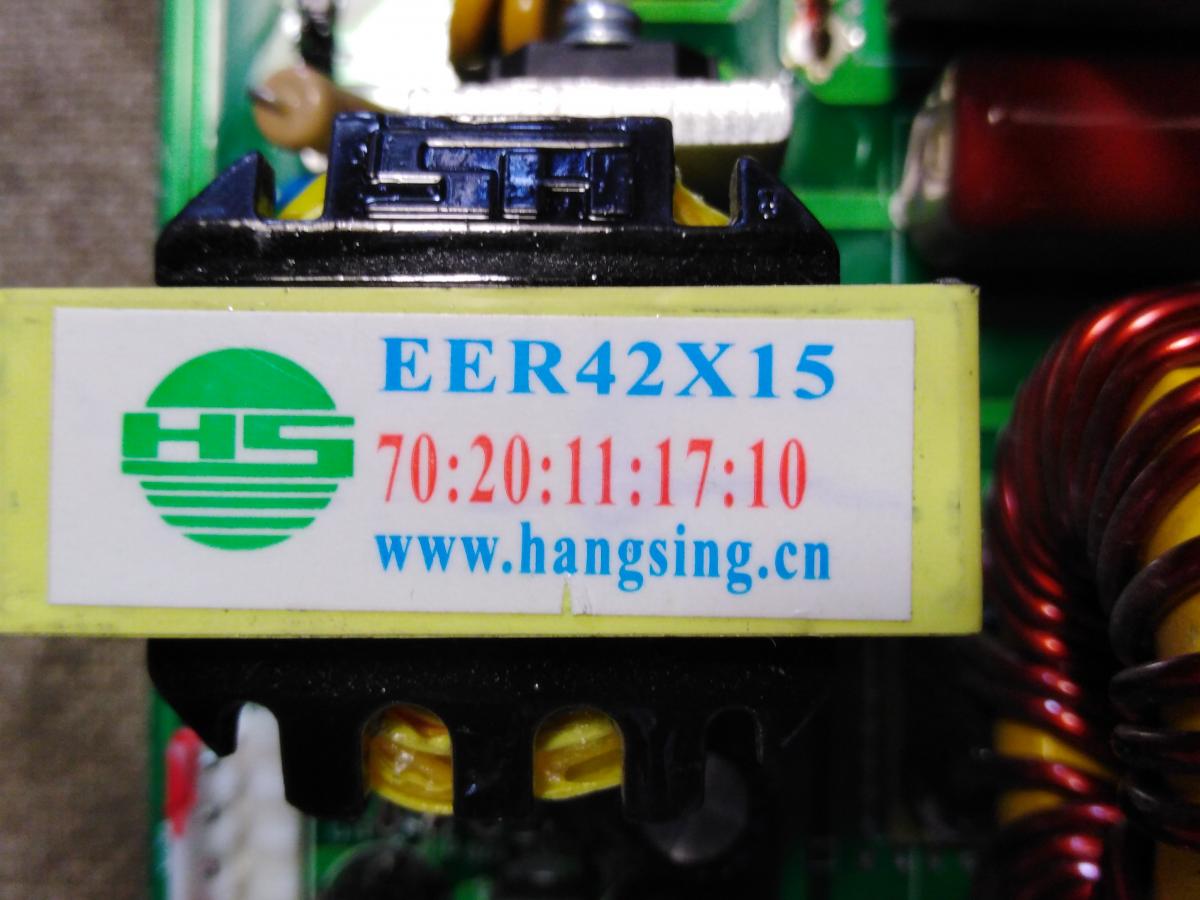

трансформатор стандартный
Вложение 9637

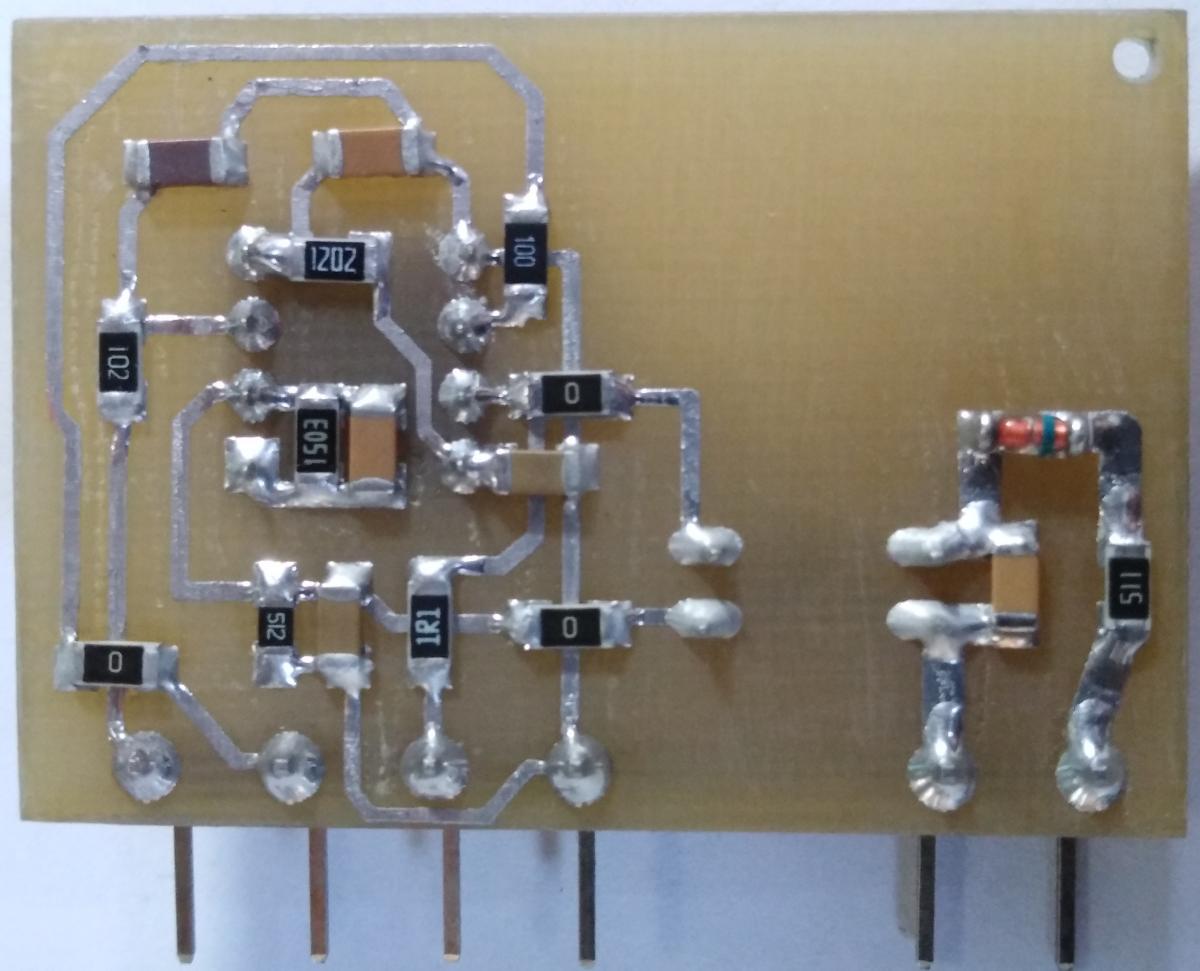

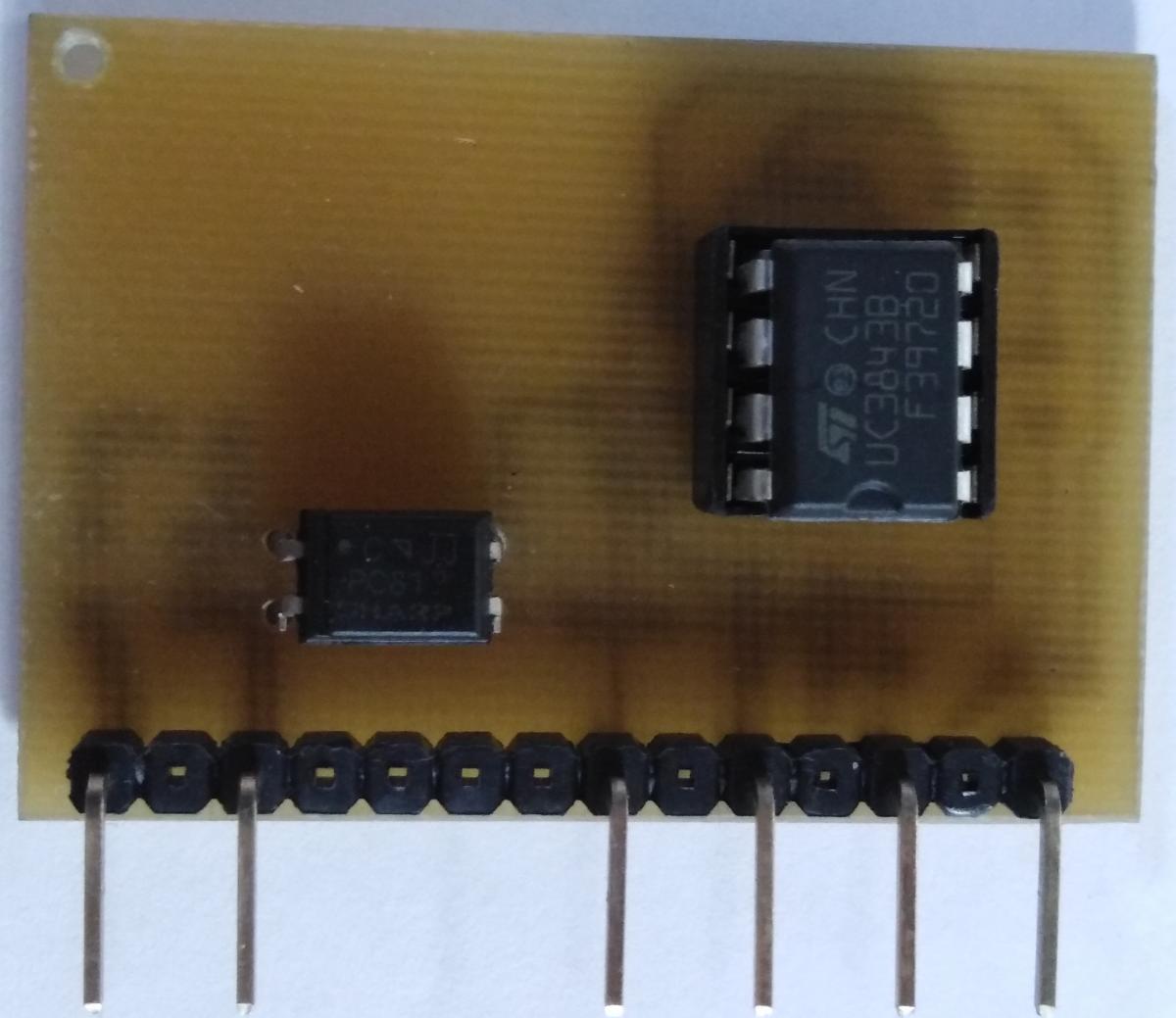

поэтому быстренько слепил платку
Вложение 9638Вложение 9639

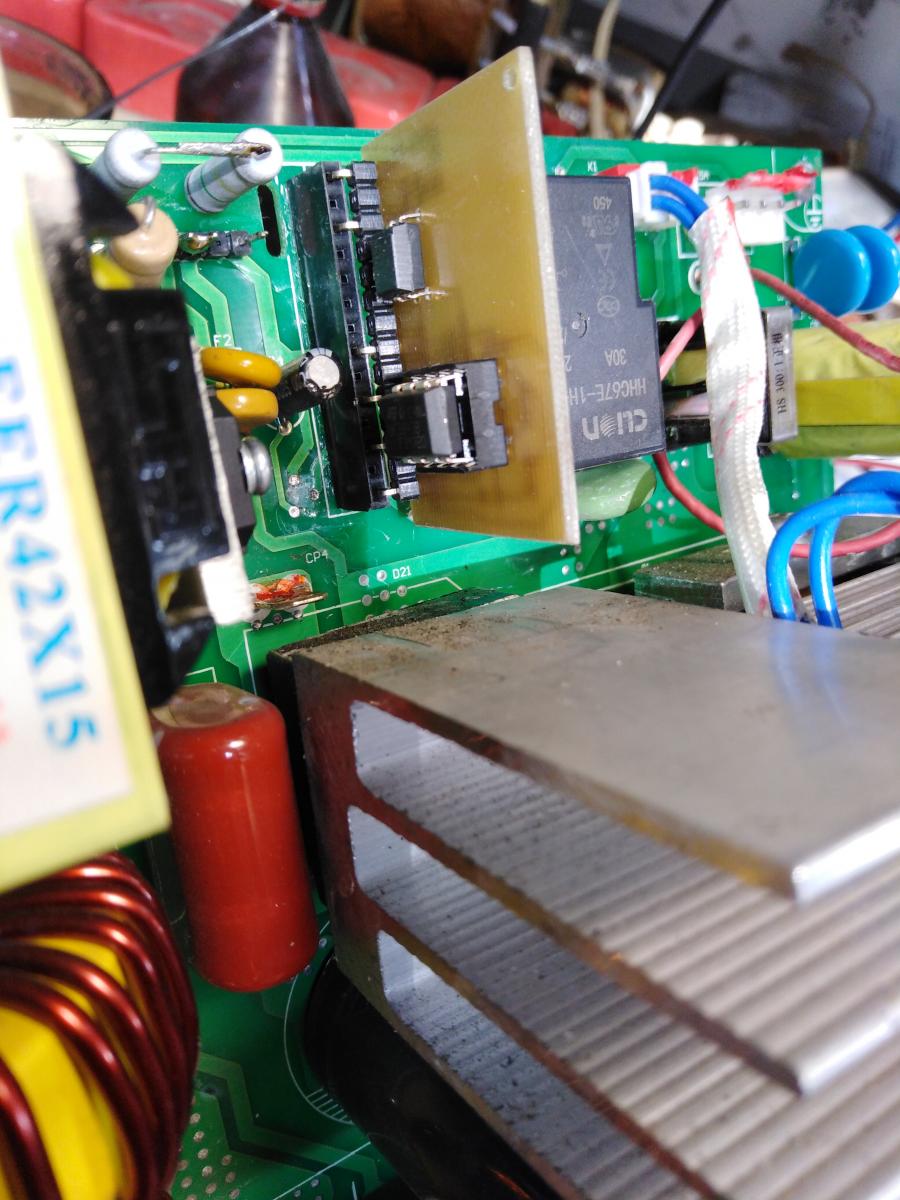

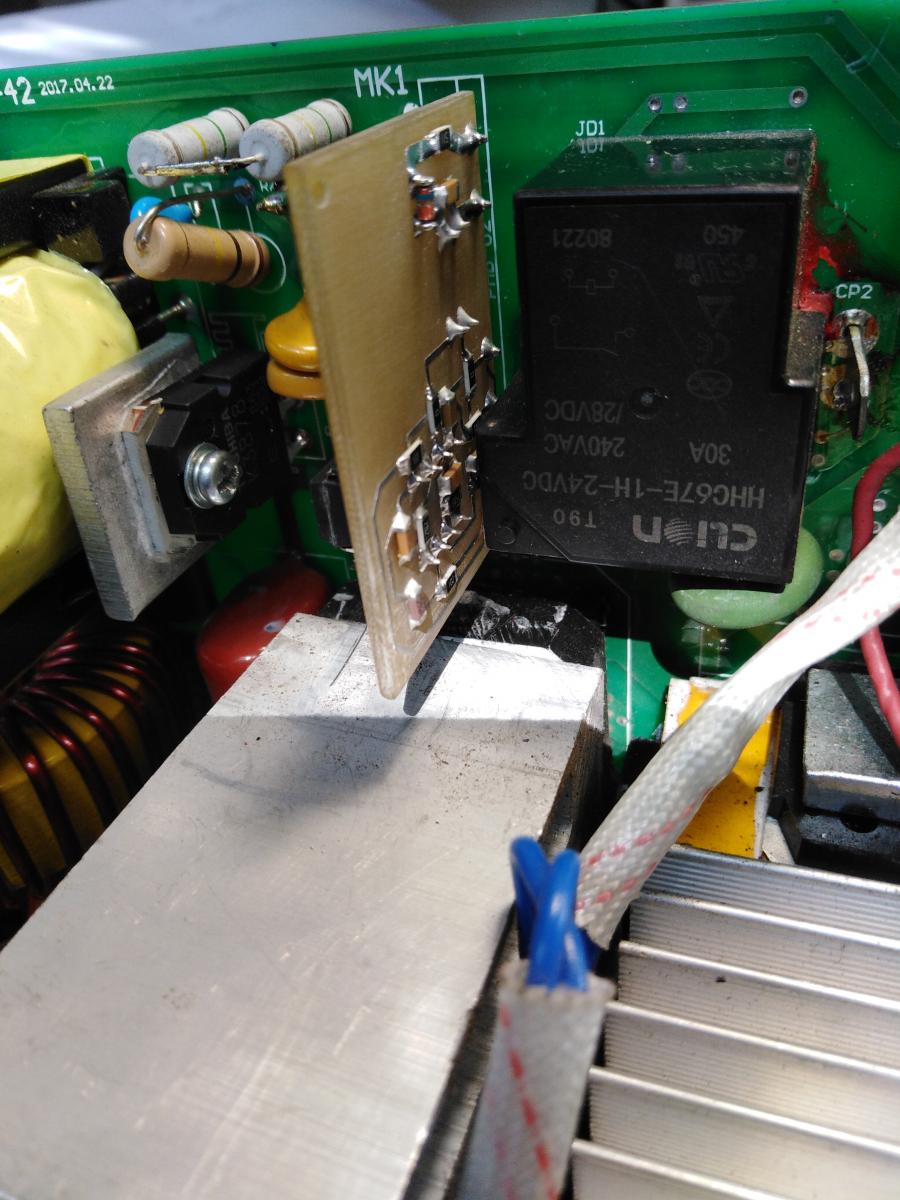

и установил вместо сгоревшей
Вложение 9640Вложение 9641

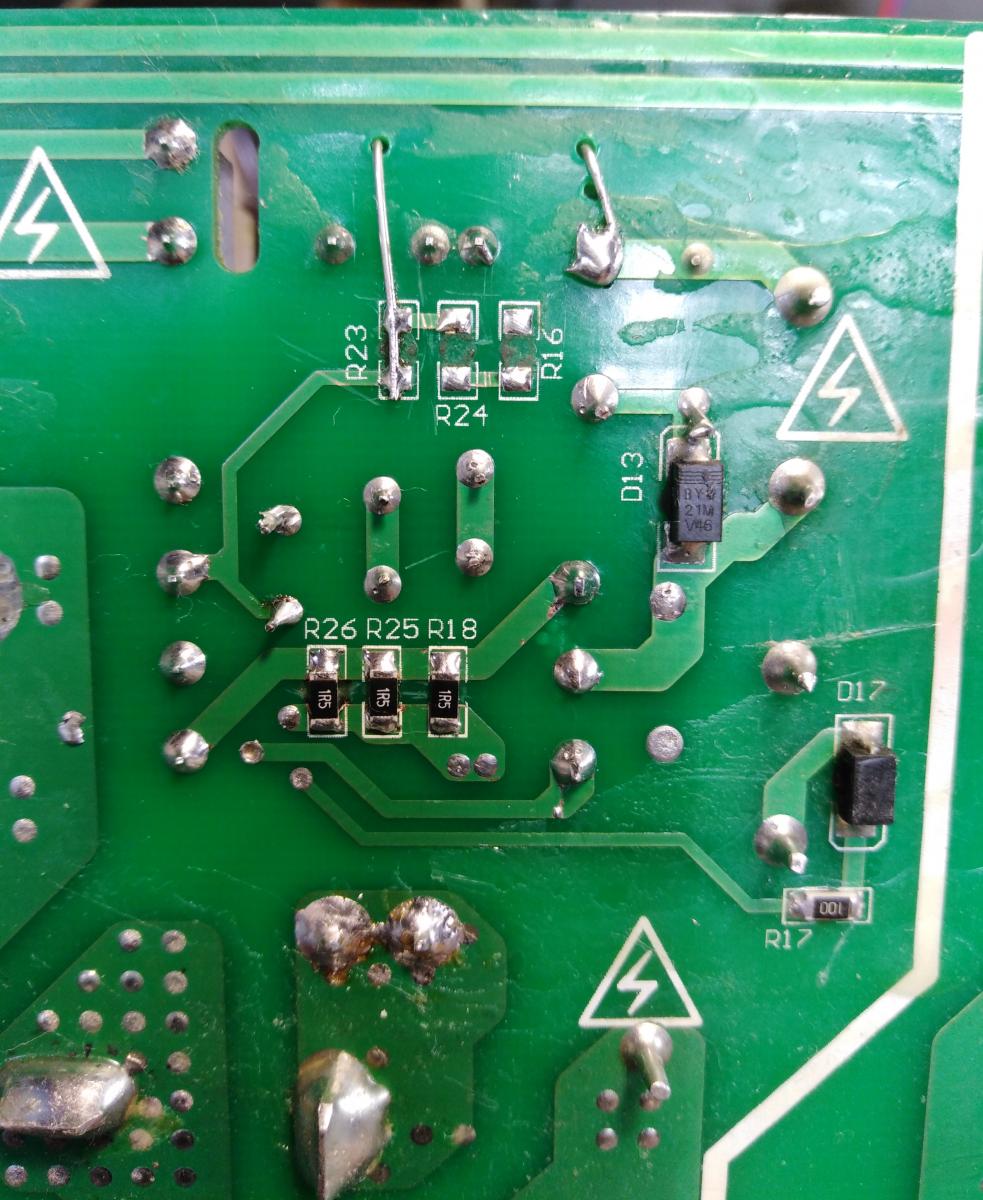

на основной плате поменял сгоревшее
Вложение 9642
потом зафиксировал разъёмы термоклеем и вуаля заработало.
Как по мне аппарат неплохо варит. :) Конечно доставать для ремонта платы из нутри аппарата не оченнь - ну что сделали то и ремонтим.

А стабилитрон в затвор полевика не ставил? Вдруг какая то "бешенная" импульсная помеха проскочит по цепи питания.

Нет не ставил. Если бешеная помеха проскочит, то что со стабом, что без него сгорит:)

Добрый день,схемой модуля который вы спаяли не поделитесь? У меня такая же проблема сгорела шимка...
