"Не имей сто рублей, а имей сто друзей". Выкладываю:

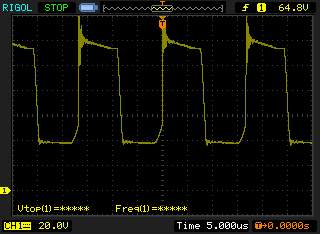

Патон ВДИ-160p (вольтметр показывает ~75В):
Вложение 8904
Для удобства сюда же помещаю ранее снятые осциллограммы:
Патон ПСИ-160s (вольтметр показывает ~70В):
Вложение 8905

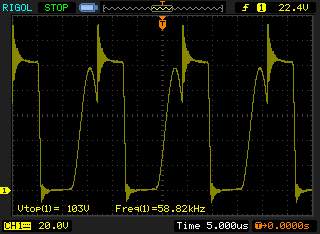

SSVA mini-140 (вольтметр показывает ~59.5В):
Вложение 8906
Шото не тоё с Вашими напряжометрами.Цитата:
Сообщение от kovigor
Амплитудное у SSVA - 103 В. (Вот оно то и должно давать искру).
У Патона - 80 В.
Очевидно провальчик и сбивает показания.
Вааще то есть гостированная схема измерения выходного напряжения - пиковый детектор.
Все с ним в порядке, с этим вольтметром. Обычный вольтметр, не True RMS. Именно такой, какой может оказаться у рядового сварщика (не у электронщика !!!). Такой вольтметр рассчитан на синус на входе и для сигналов других форм будет давать большую или меньшую погрешность. Именно поэтому я и снял осциллограммы, а не просто привел показания вольтметра ...
