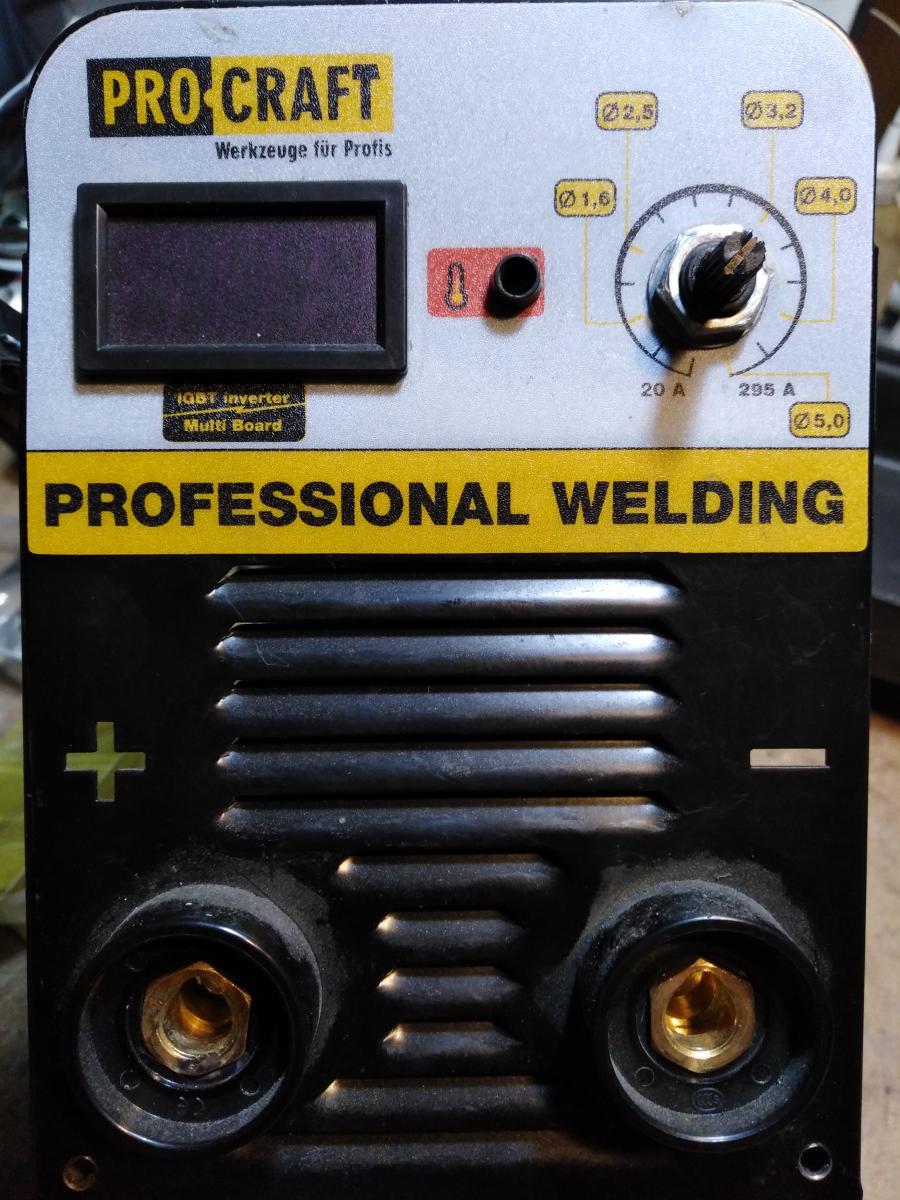

PRO-CRAFT Professional

Имеем такой аппарат
Вложение 8560

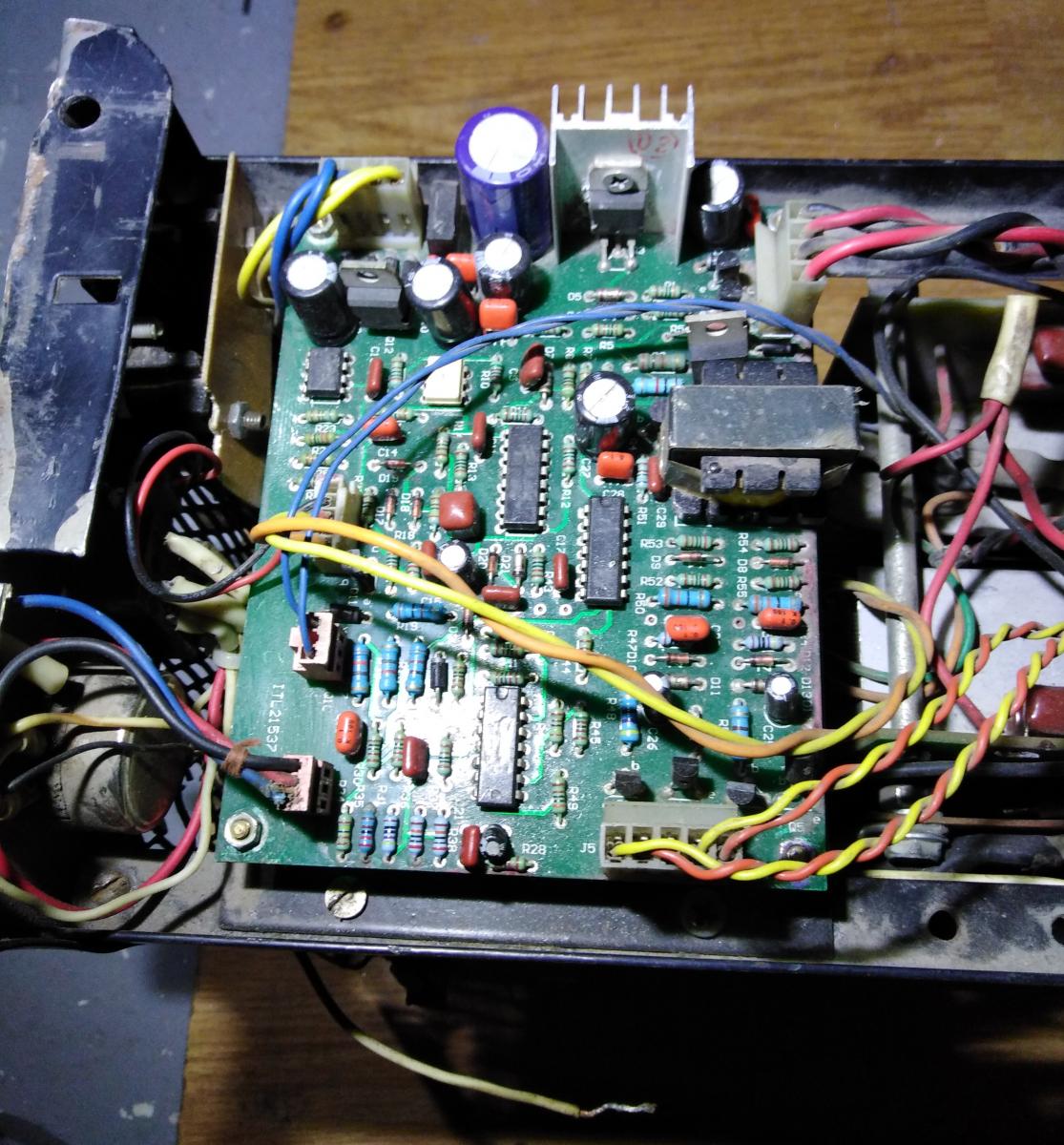

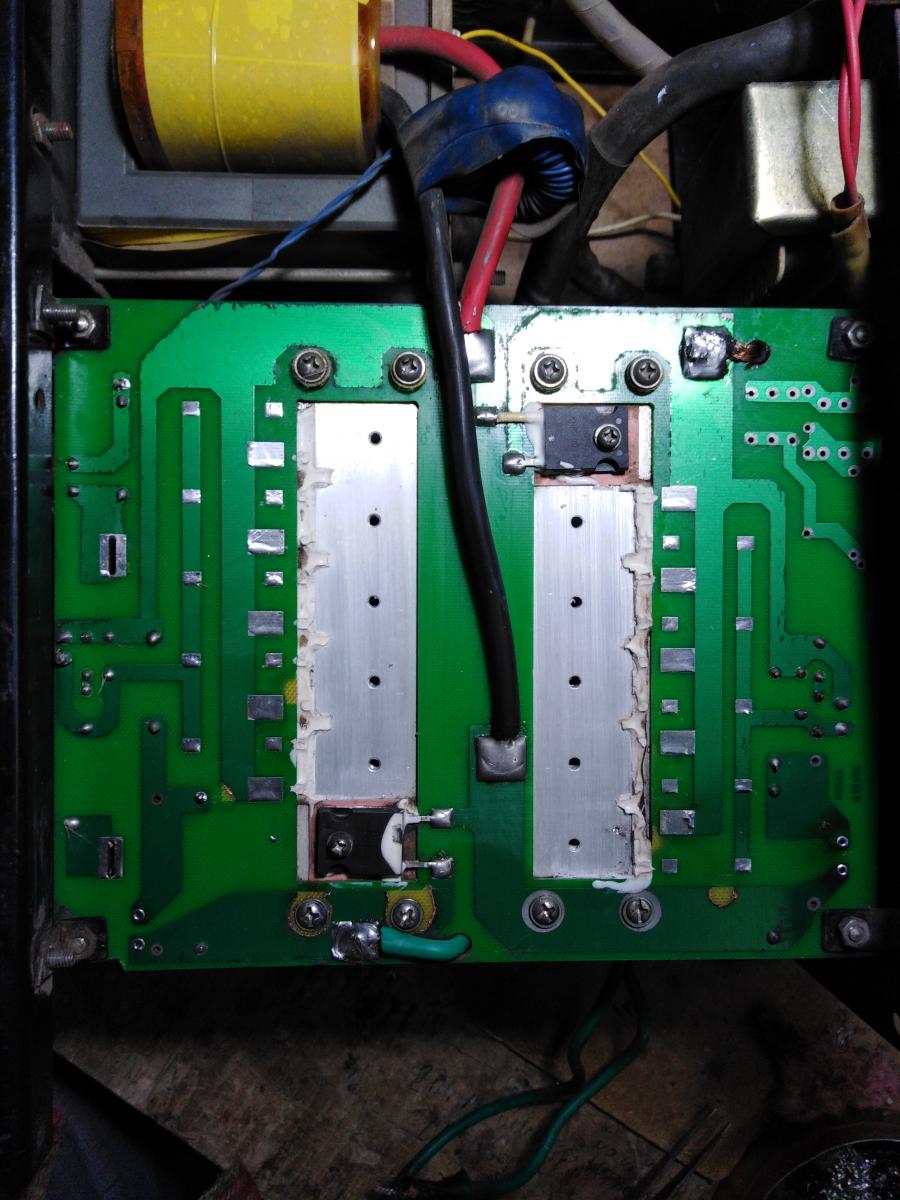

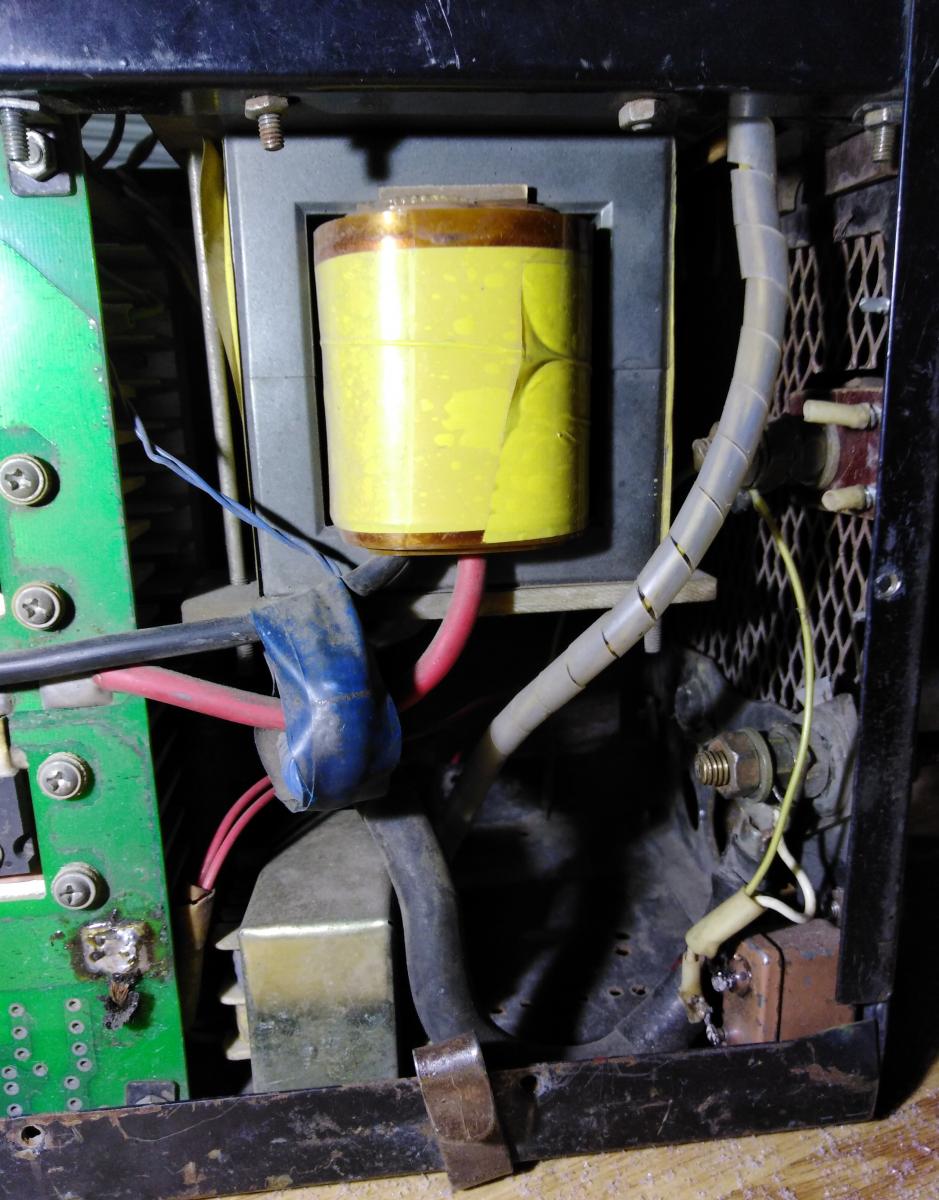

А вот что внутри
Вложение 8561
Это тот случай когда владелец не рассчитал свои силы и в итоге получил БАХ. Релюшка смотрится хорошо и коробок с запчастями.:) Будем ремонтить - по итогу напишу что и как.

Не в обиду владельцу, но он - слабак. Надо было идти до конца, чтобы не было никаких шансов на восстановление :D.

Цитата:

---

Сообщение от Xort01

Не в обиду владельцу, но он - слабак. Надо было идти до конца, чтобы не было никаких шансов на восстановление :D.

---

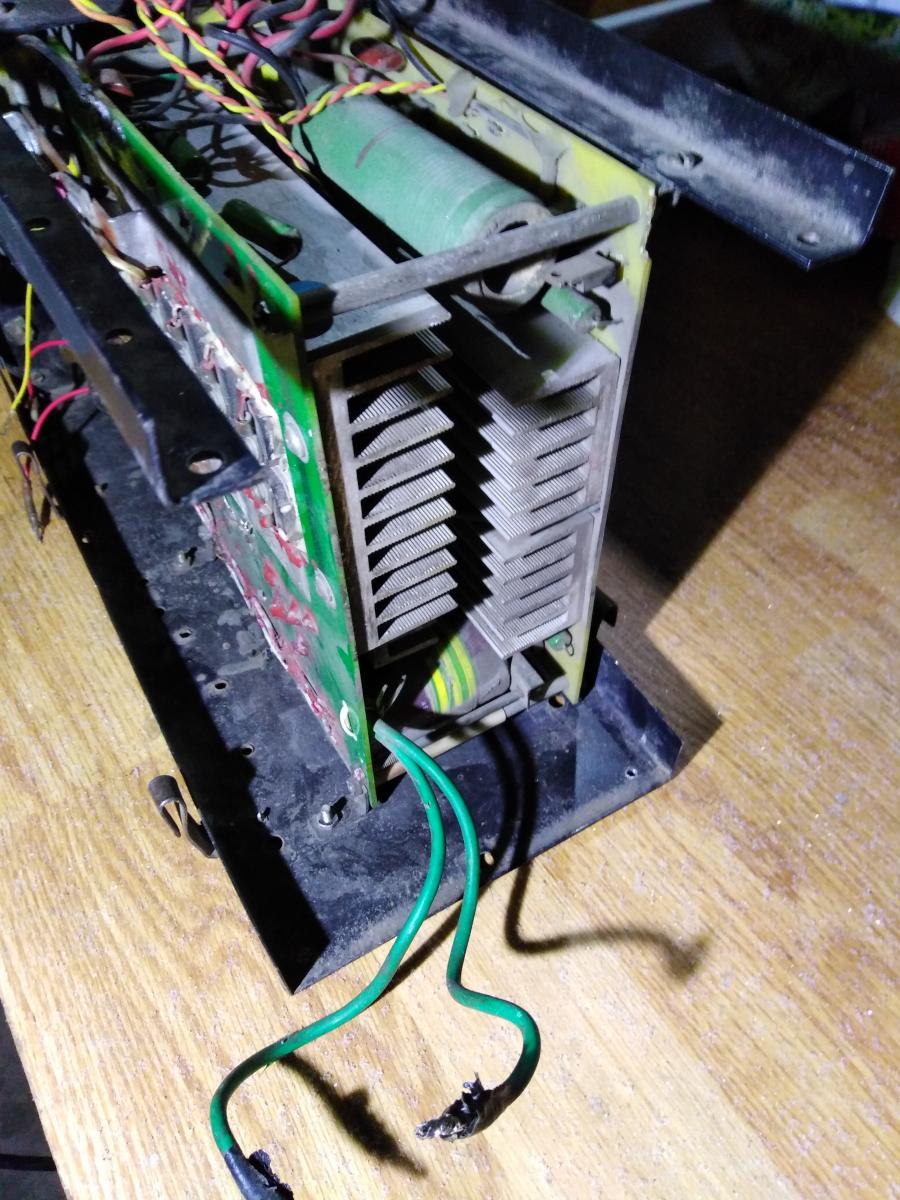

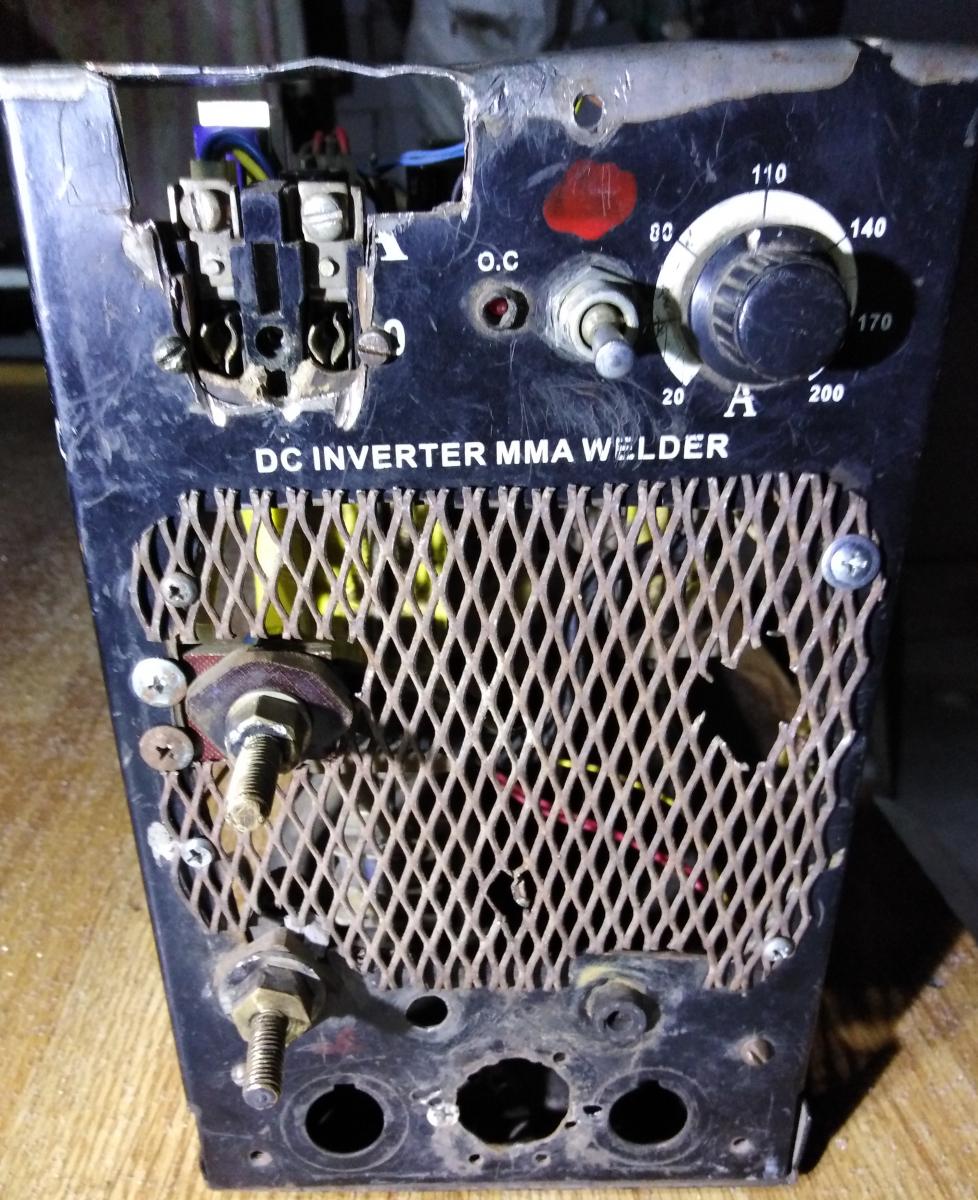

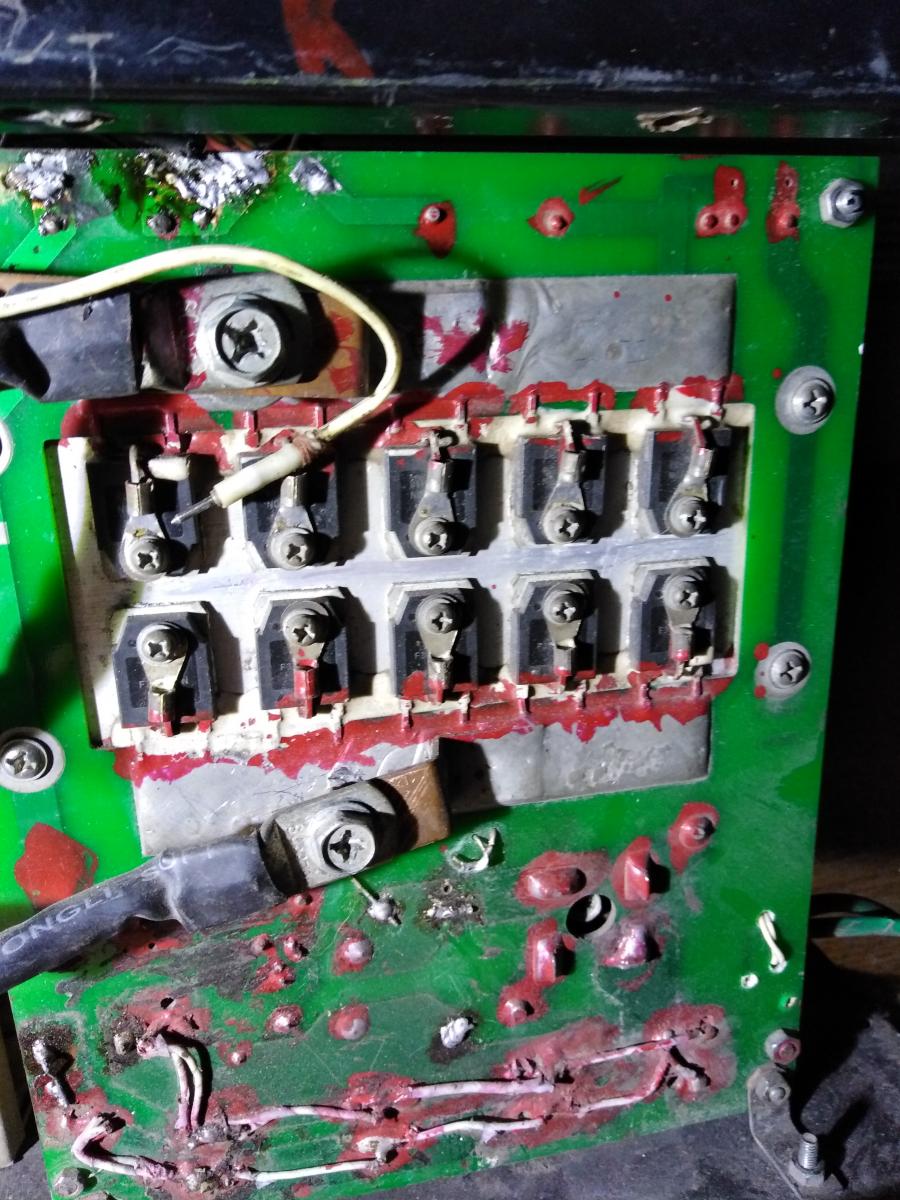

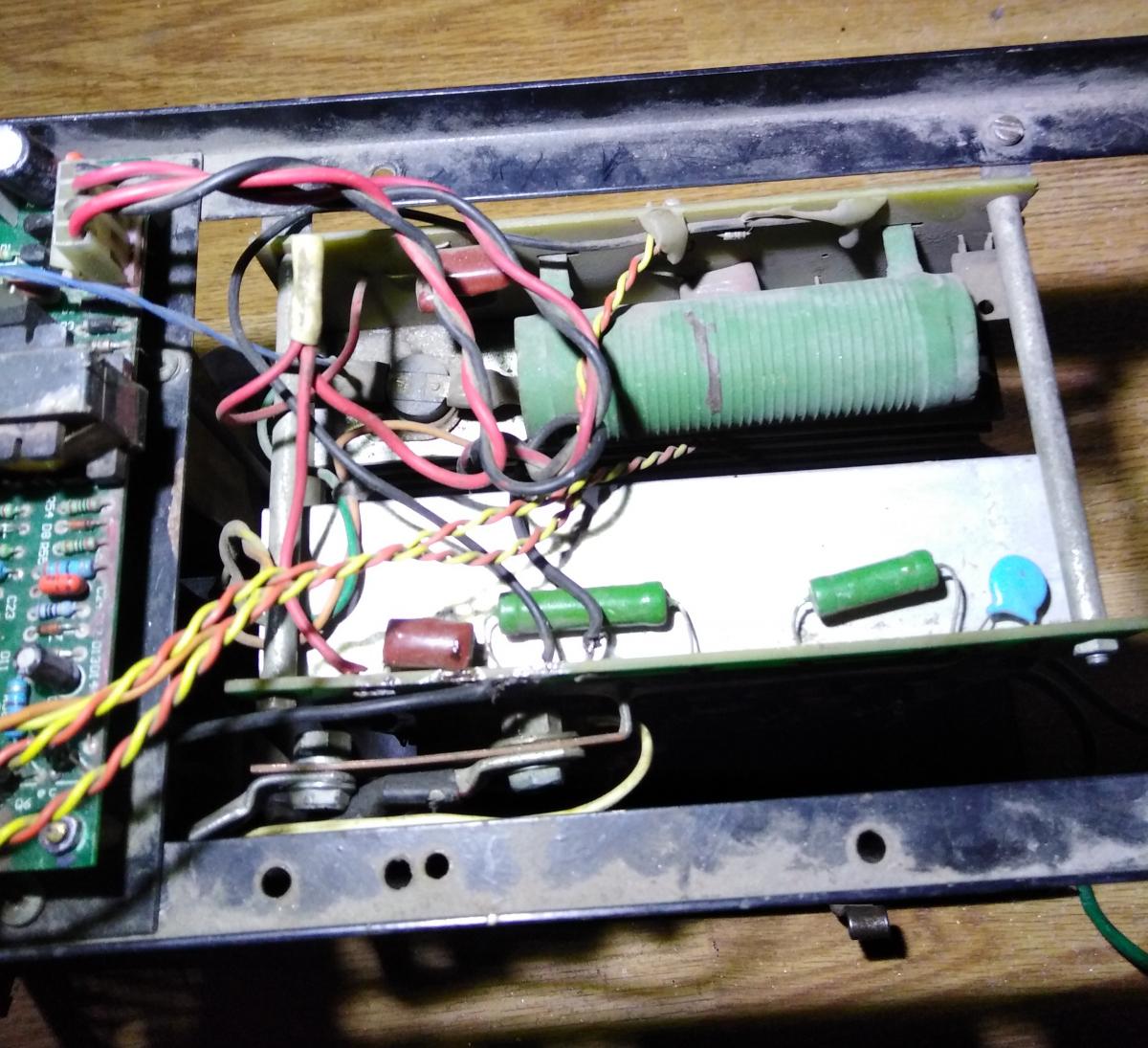

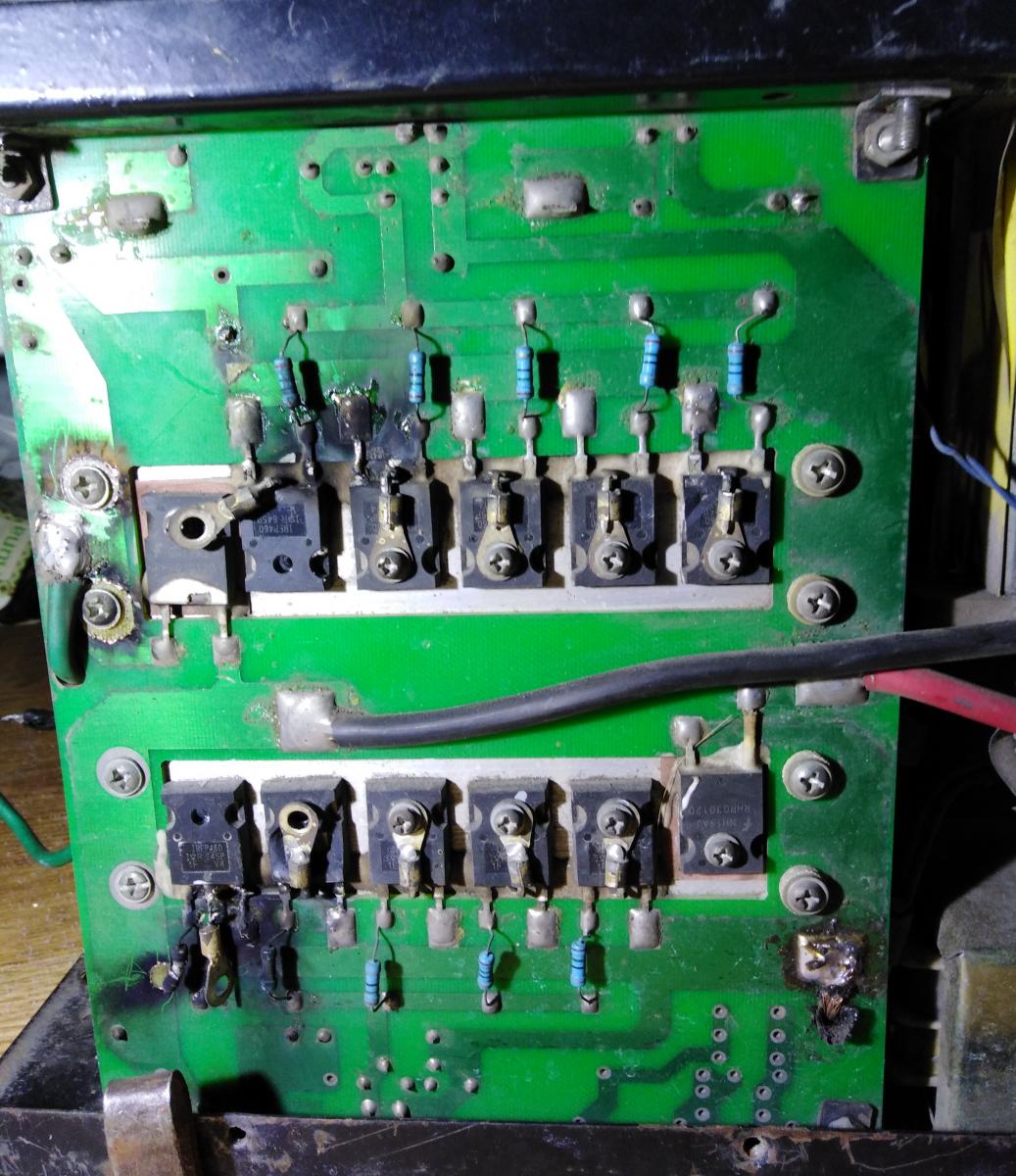

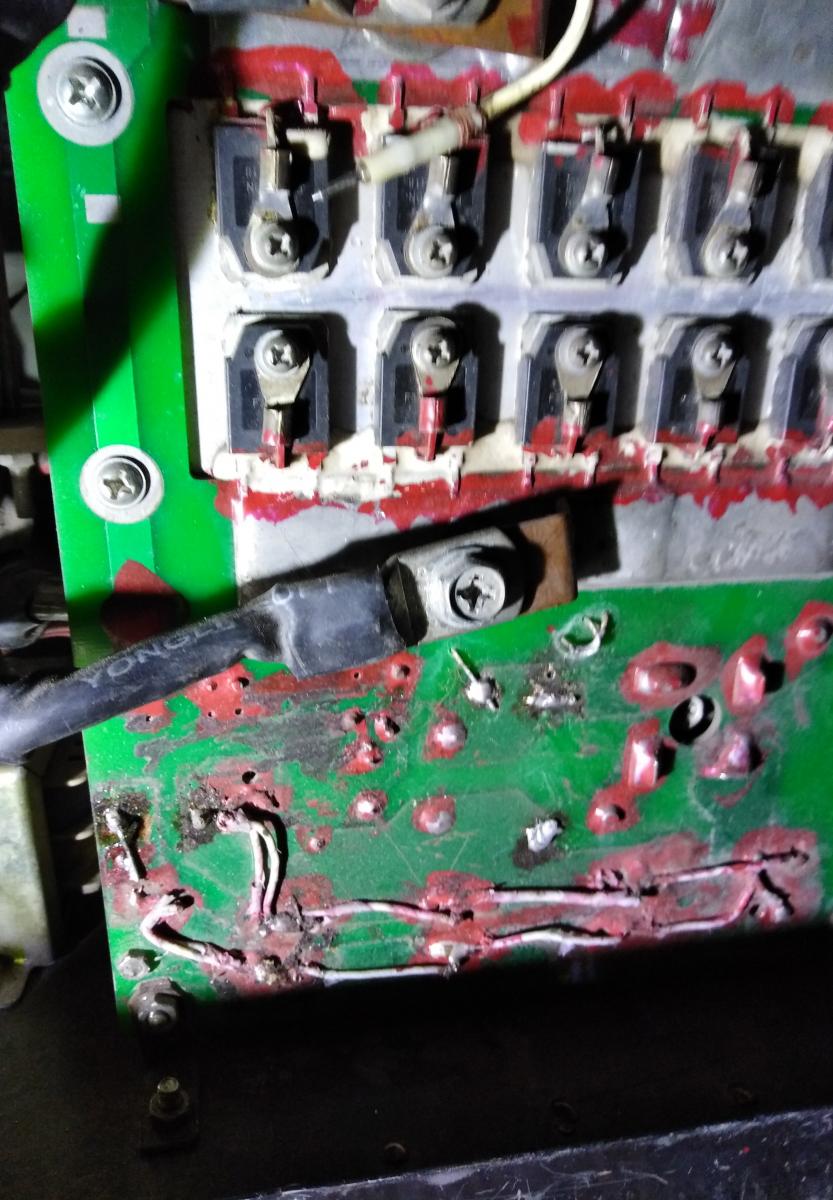

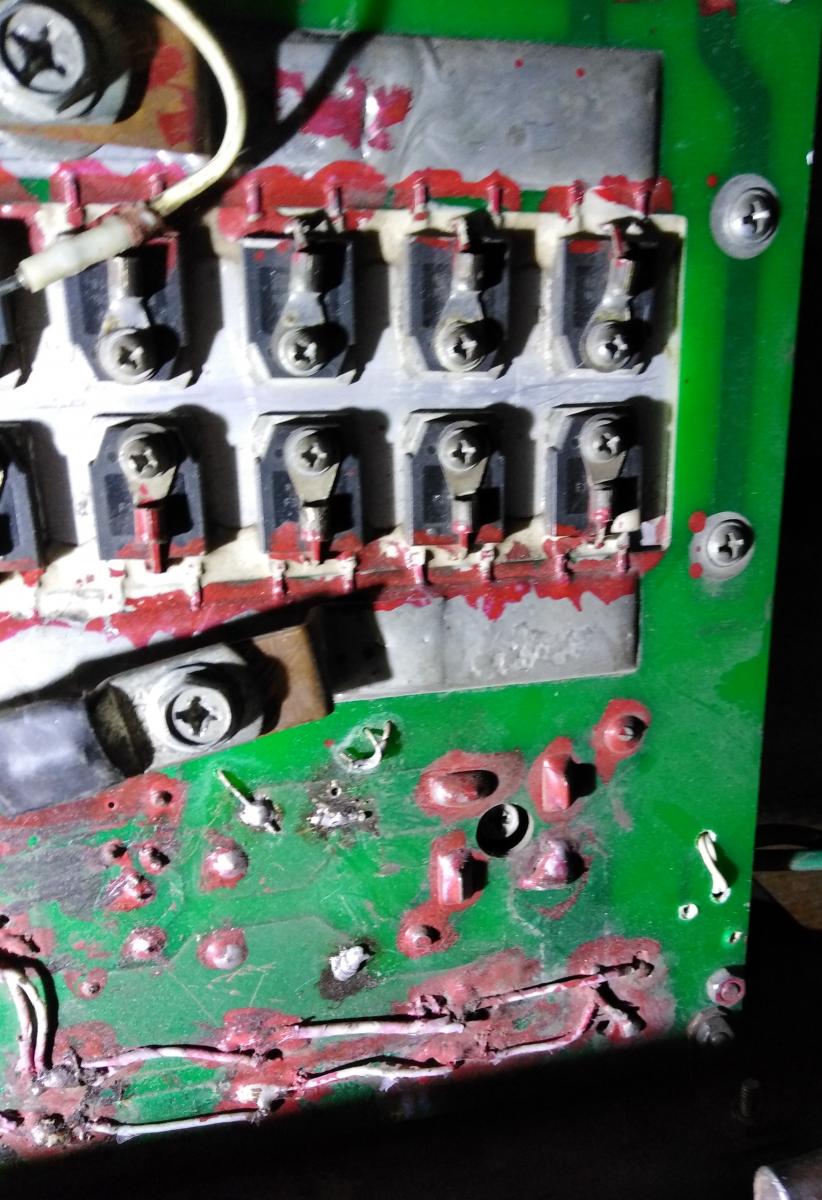

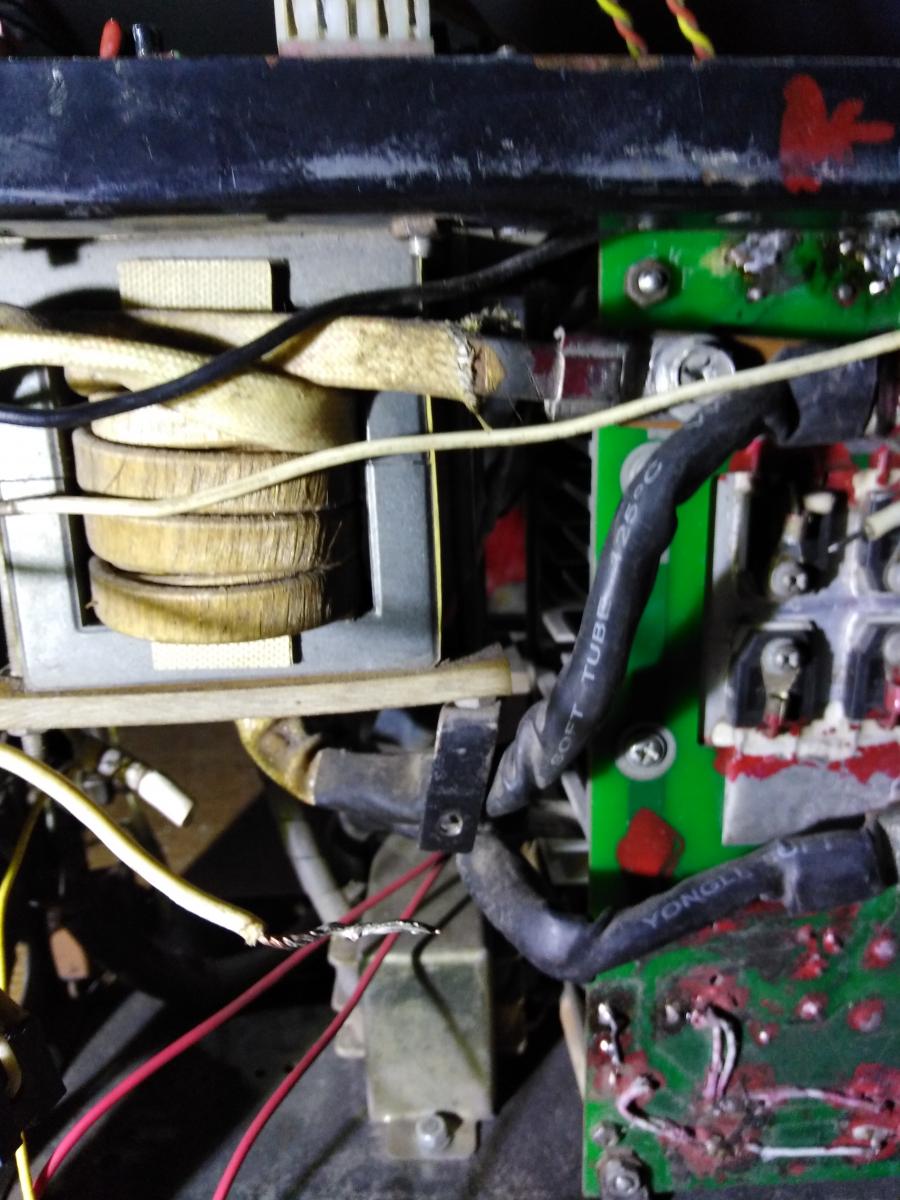

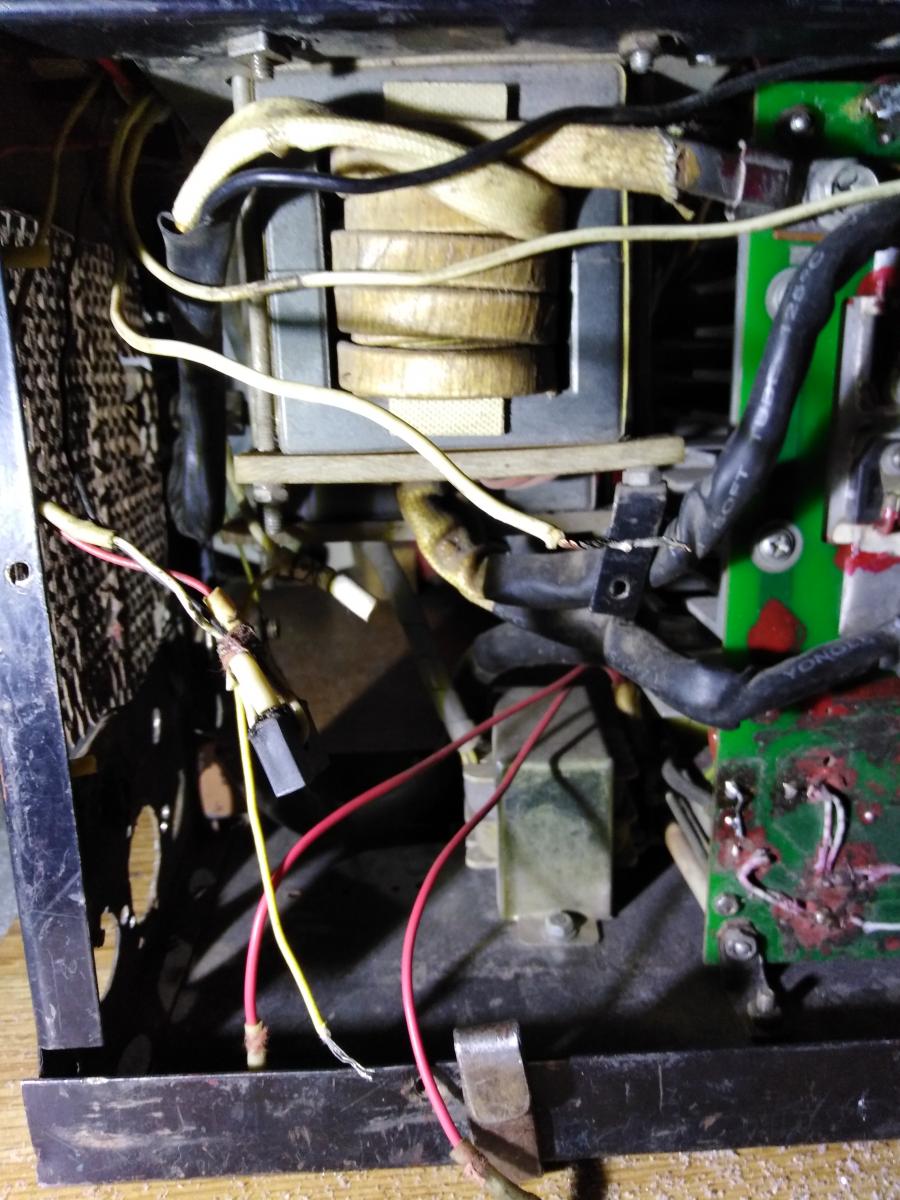

Это вы сударь погарячились на счёт - владелец слабак:D Вот его второй аппарат
Вложение 8562Вложение 8563Вложение 8564Вложение 8565
Вложение 8566Вложение 8567Вложение 8568Вложение 8569
Вложение 8570Вложение 8571Вложение 8572

В первом аппарате сигналы на затворах уже есть - так что жить будет:)

Ну что же Вы на ночь глядя ужос такой показываете? Такое и в ремонт не всем захочется брать, но тогда и цену ремонта надо такую, чтоб уроком была!

Это БА-БАЙ-КА для непослушных взрослых:D

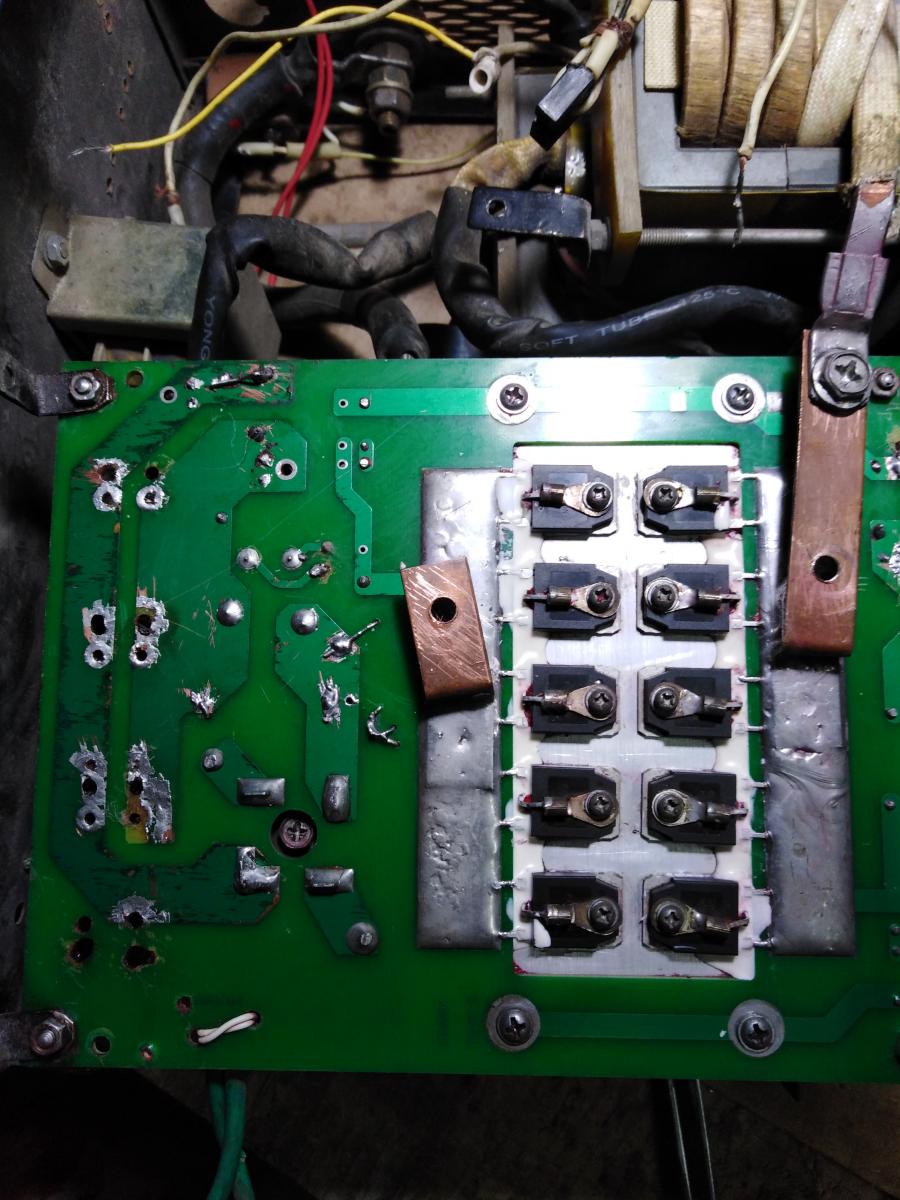

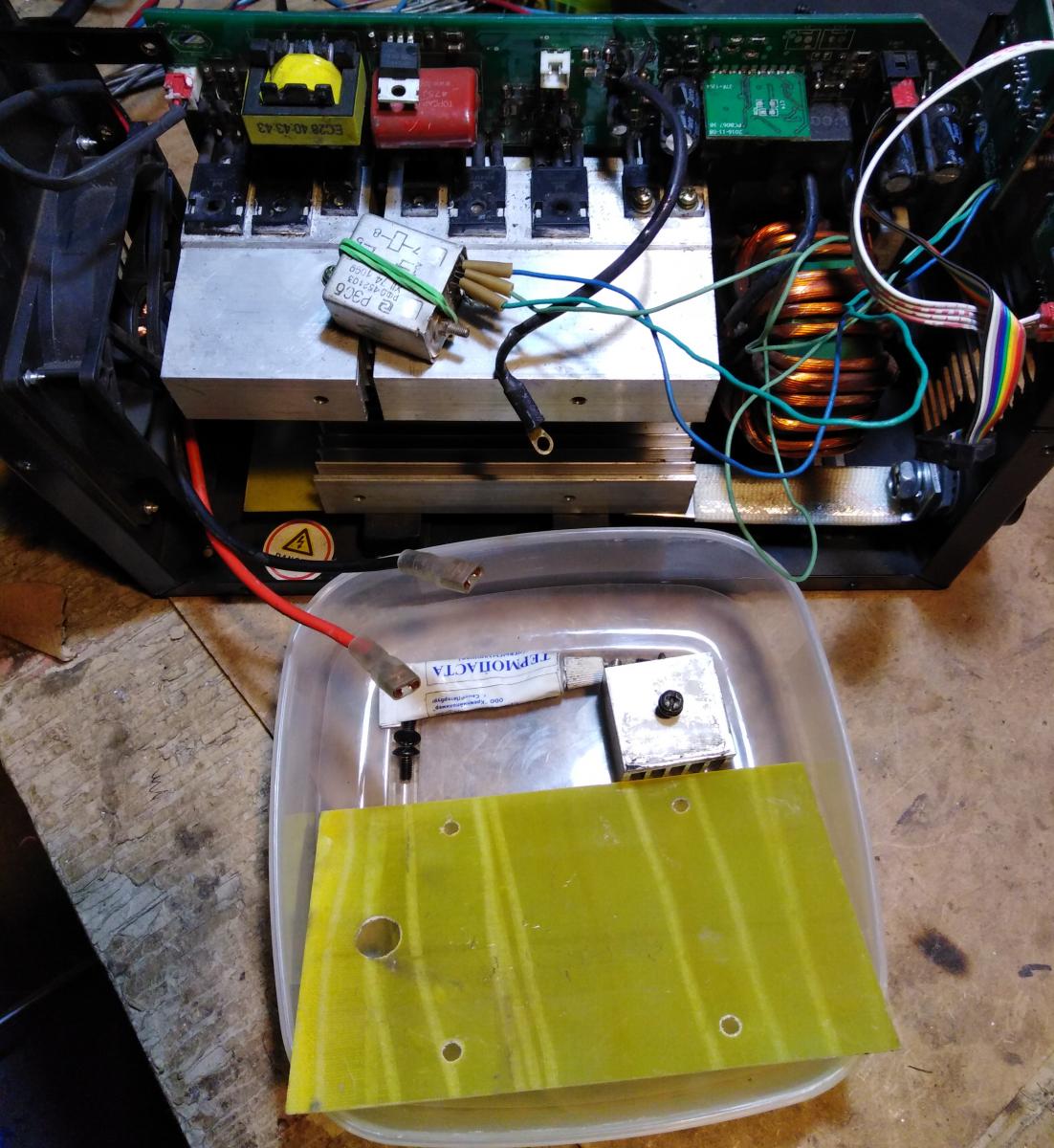

И так - всё готово под установку новых деталей. Выход с управы имеется :)
Вложение 8573
Вложение 8574

И так, дошли руки до PRO-CRAFT Professional - в общем выкинул реле ( которое на проводках ) восстановил дорожки на плате, которая к передней панели прикручена ( были порезаны)
были пробиты два транзистора ( схема "косой" с самопитанием) из четырёх - поменял все четыре, диоды размагничивающие целые. Проверил выход с драйверов на затворы транзисторов.
Проверил обратную связь по току, а то мало ли. Там на плате есть разъёмчик куда можно подать 24 вольта для запитки управления без питания силы. На основной плате впаяна платка шима - причём сама микросхема залита компаундом -
ну в общем очень интересно стало что за микруха - выпаял плату и давай шаманить путём нагрева паяльной станцией, растворителями - ничего не берёт - в общем желание победило

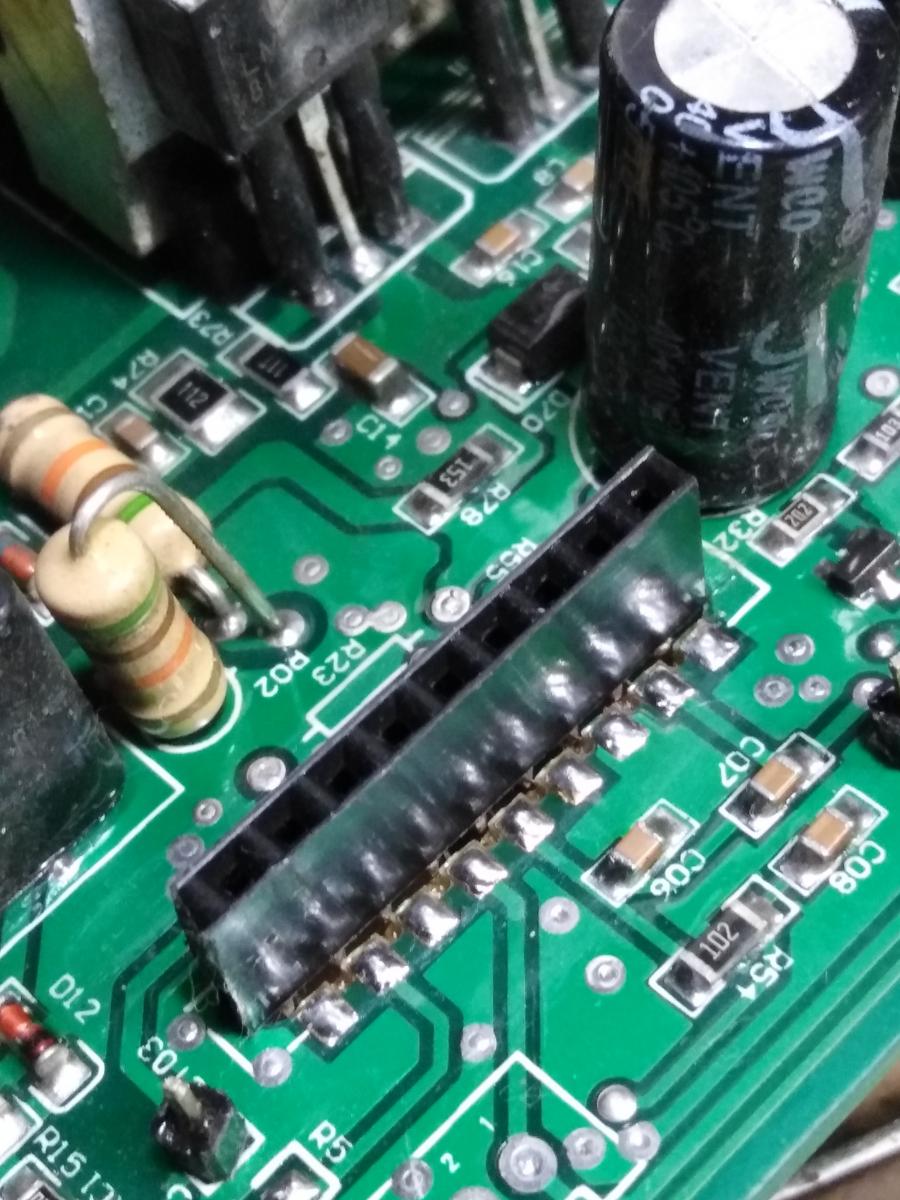

скальпелем срезал и увидел - UC2844 - спрашивается - зачем заливать. Запаял разъёмчик - теперь этот модуль съёмный. Кстати аппаратик без дросселя. В общем варит. Срисовал драйвер -
в параллель деталей напаяли - наверное так дешевле.

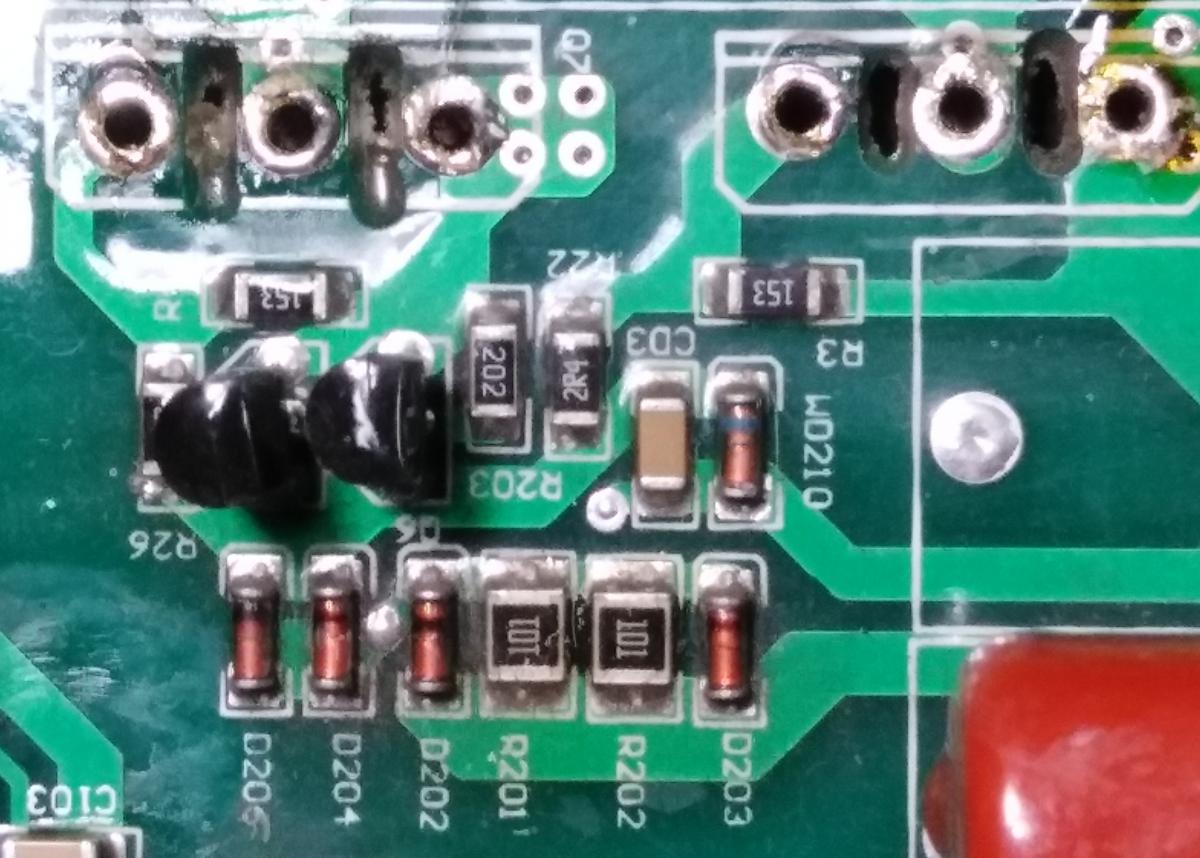

Вложение 8623

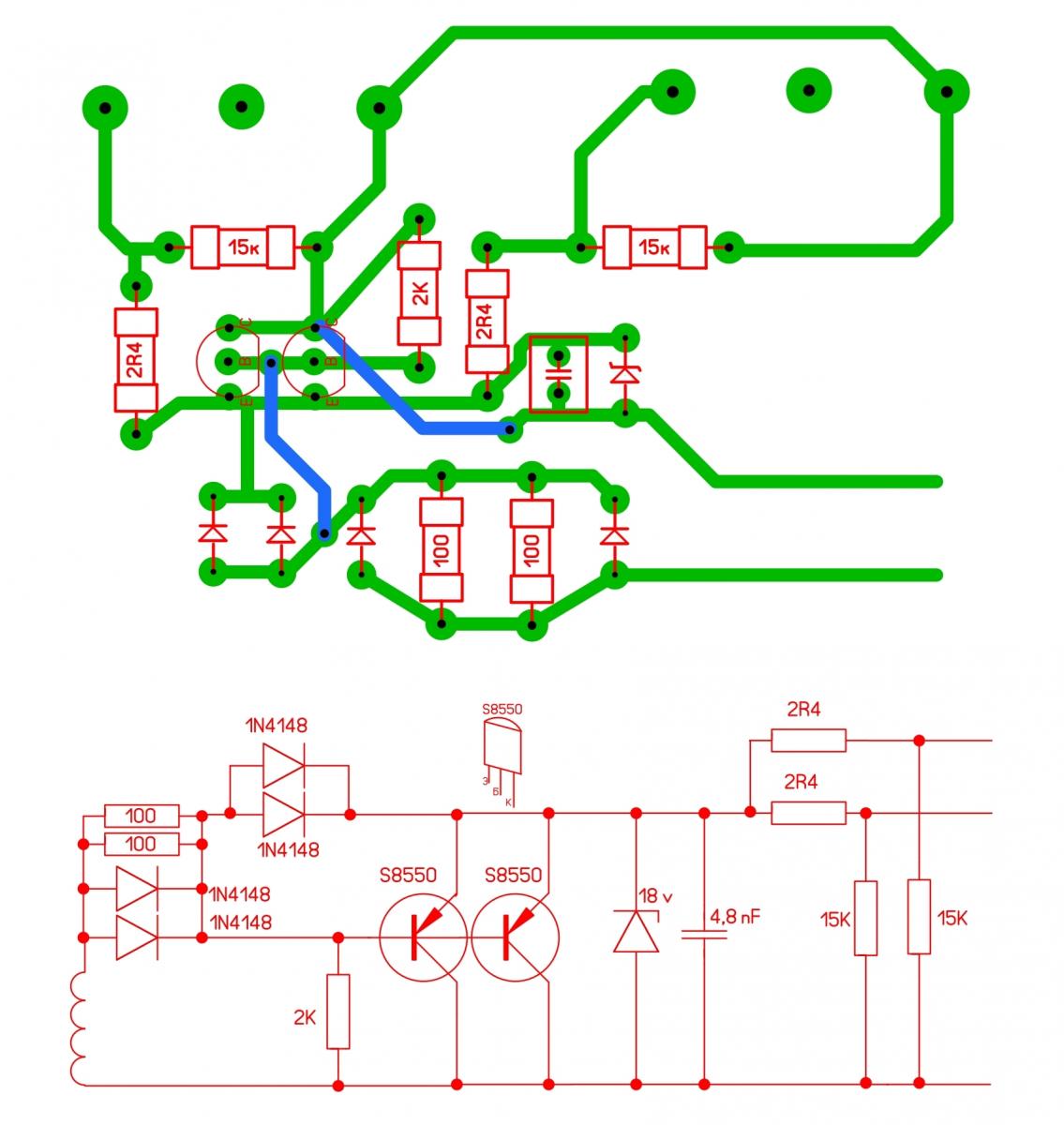

Это драйвер
Вложение 8626
и схема

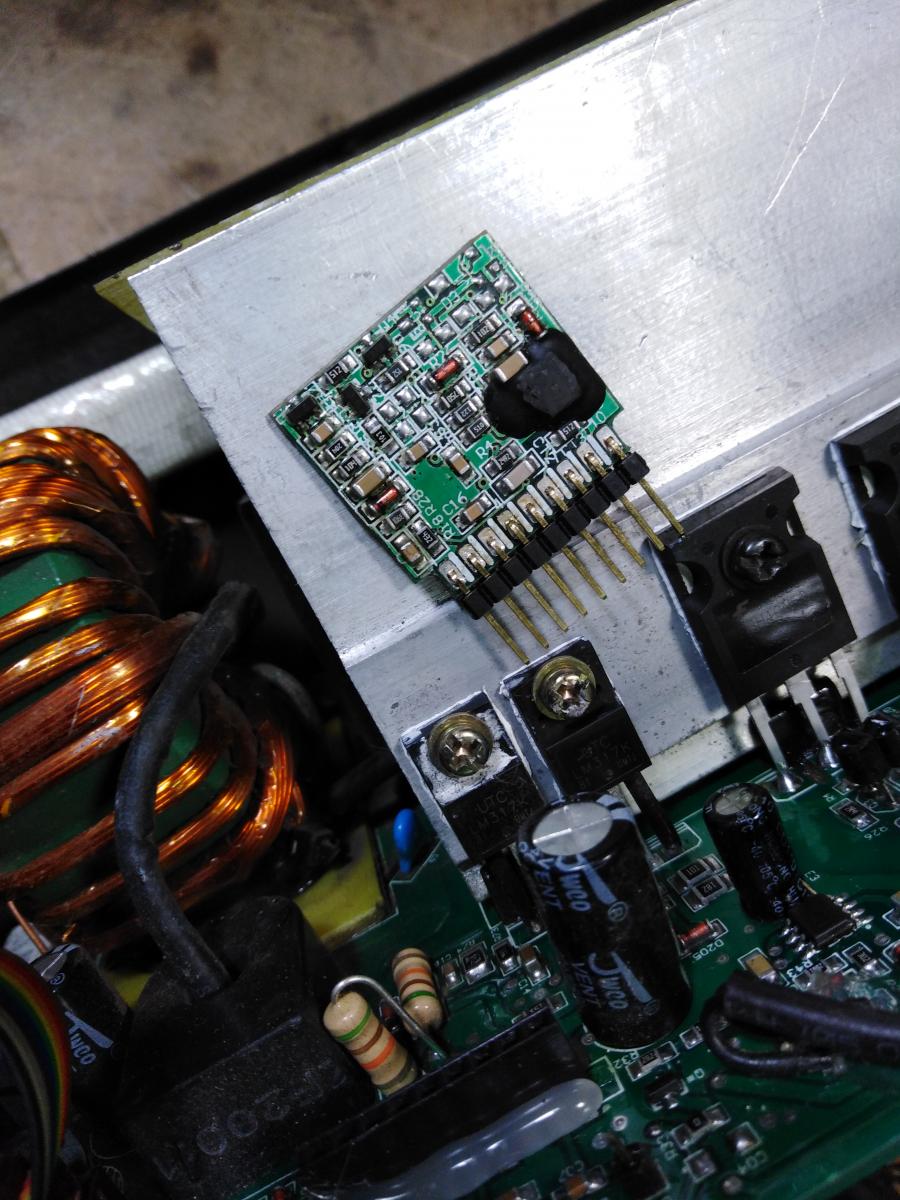

Вложение 8628

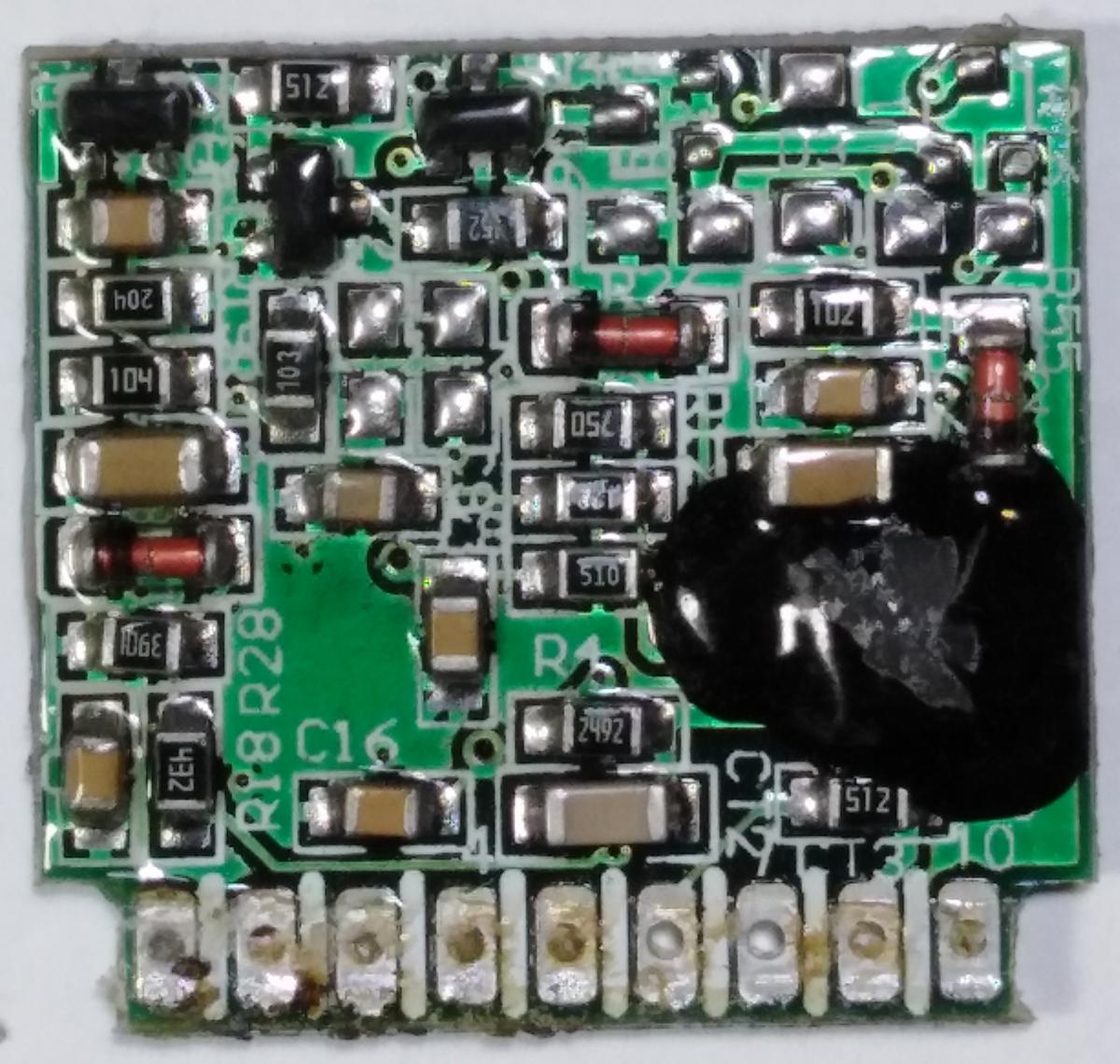

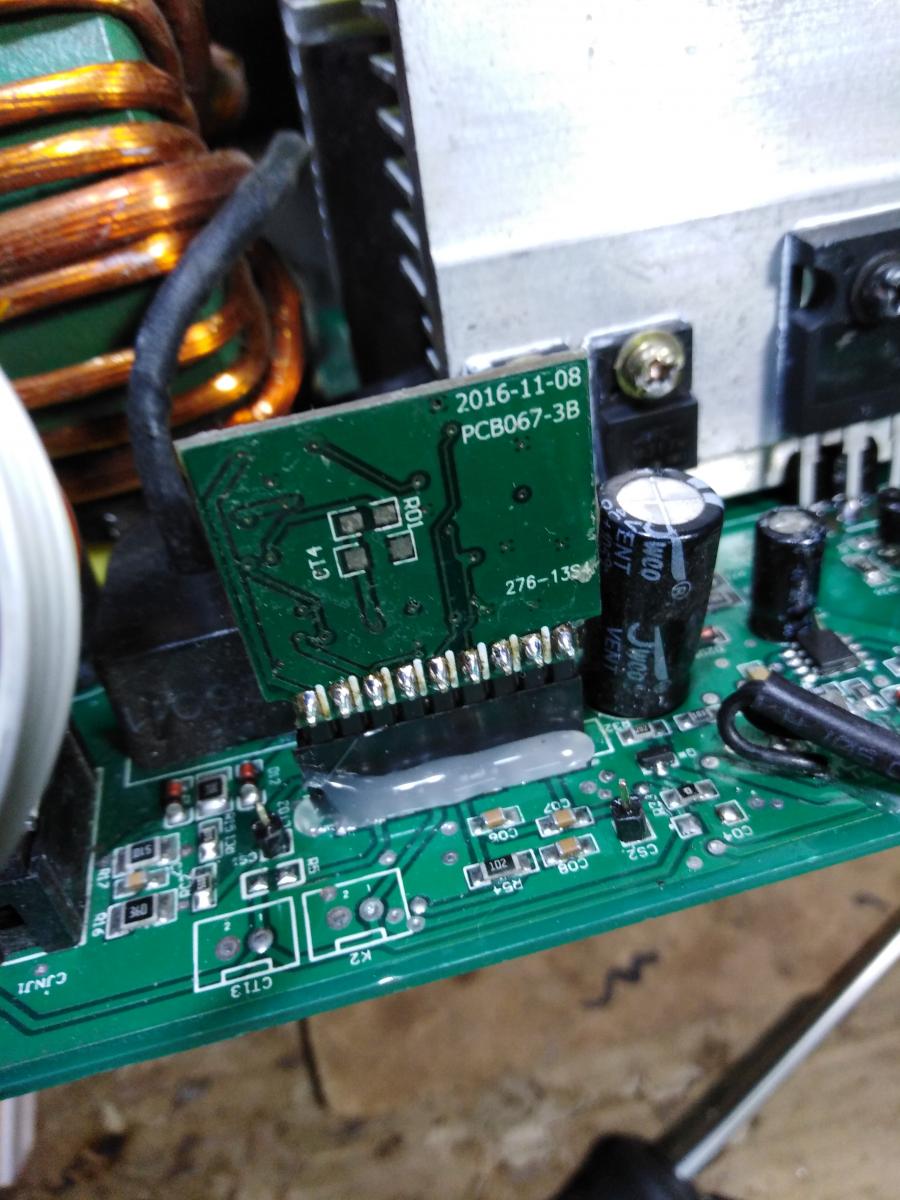

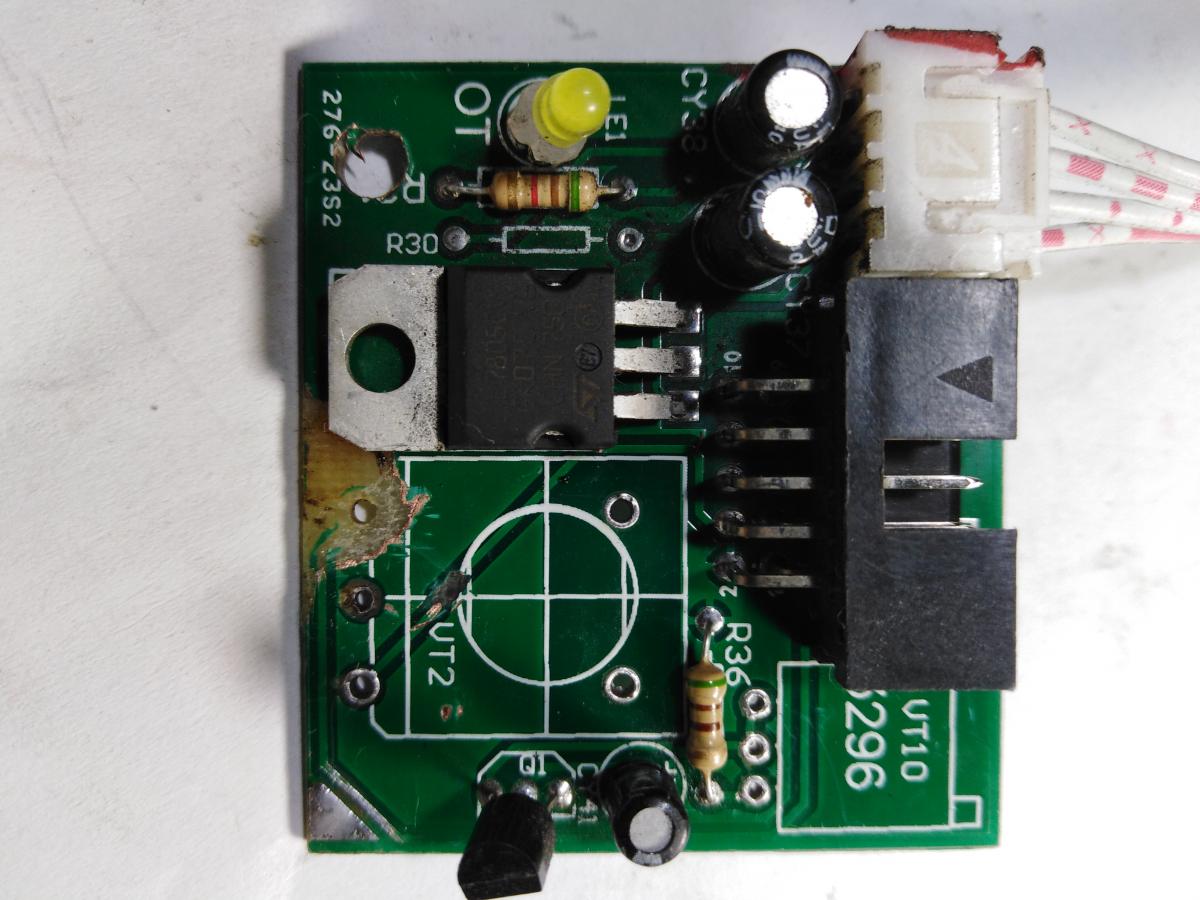

Плата ШИМа
Вложение 8630
Вложение 8631Вложение 8632Вложение 8633
Вложение 8634
Индикатор тока - как говорится там - до лампочки - цифры эти никакого отношения к реальному току не имеют - есть там подстроечный резистор можно выставить и 500 Ампер:), как в прочем на многих китайских аппаратах.
Приступим к другому чуду техники из темы.

А кроме ШИМки ОУ есть какой нибудь, ну там на плате общей может ? И ещё интересно что транс на кольце, зелёные вроде ферритовые, а при небольших габаритах ,да без зазора в "косом" ..., что не день, то чудеса техники:-).

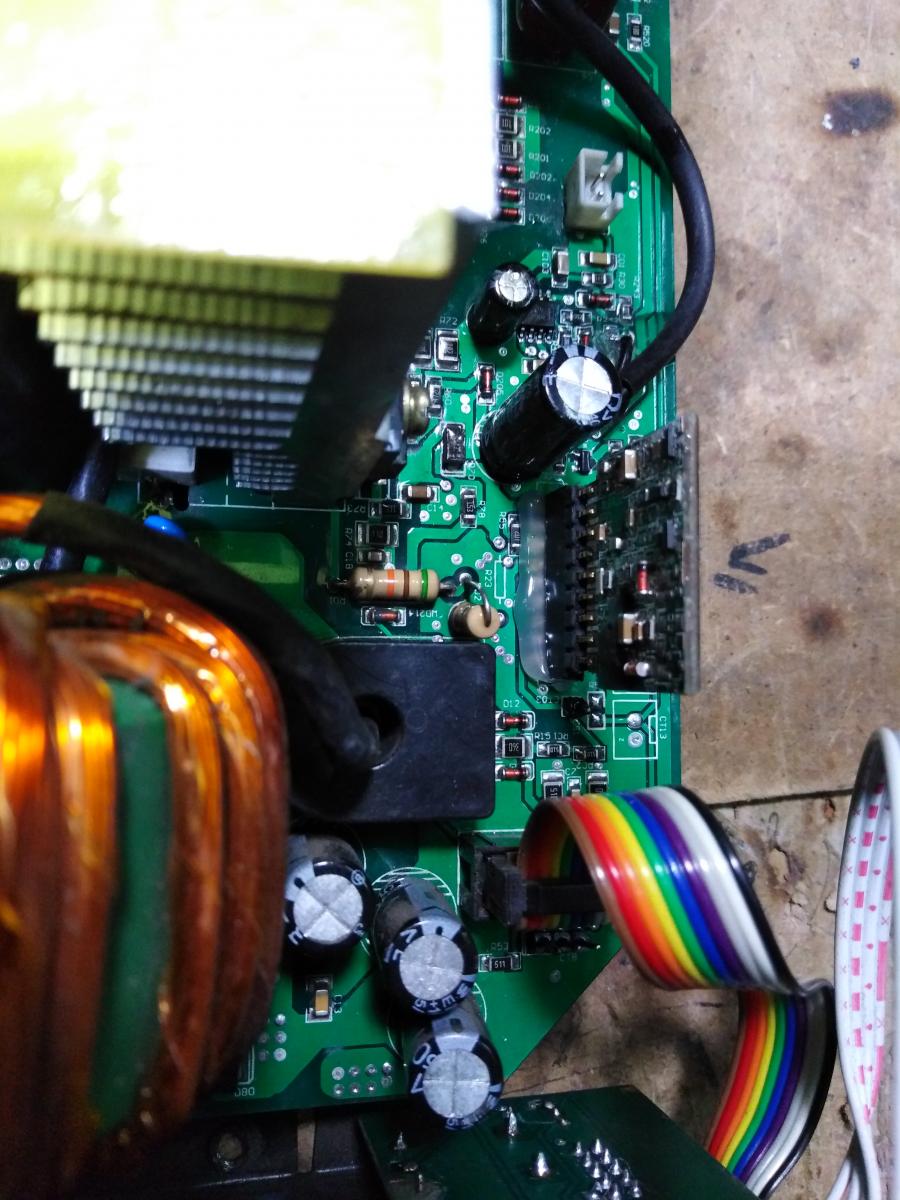

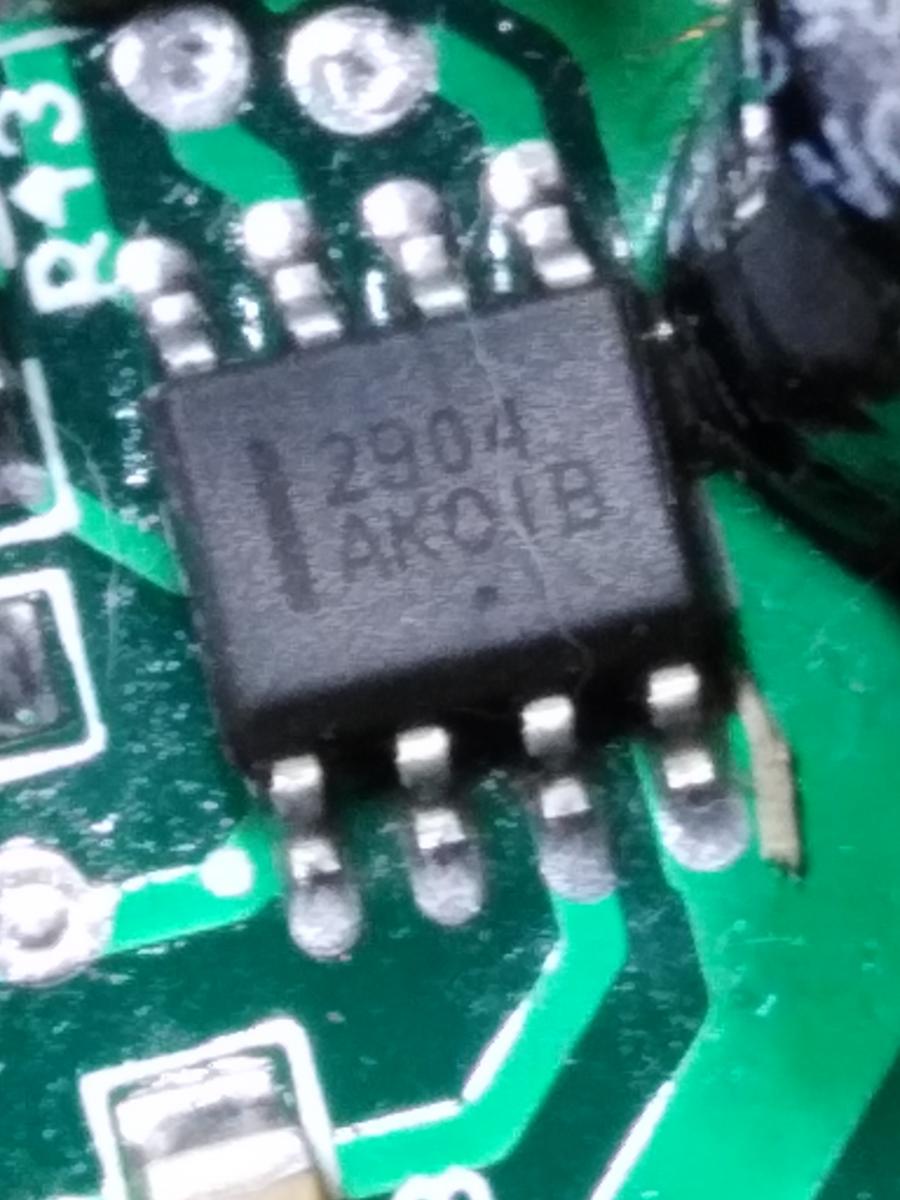

Есть опер
Вложение 8639

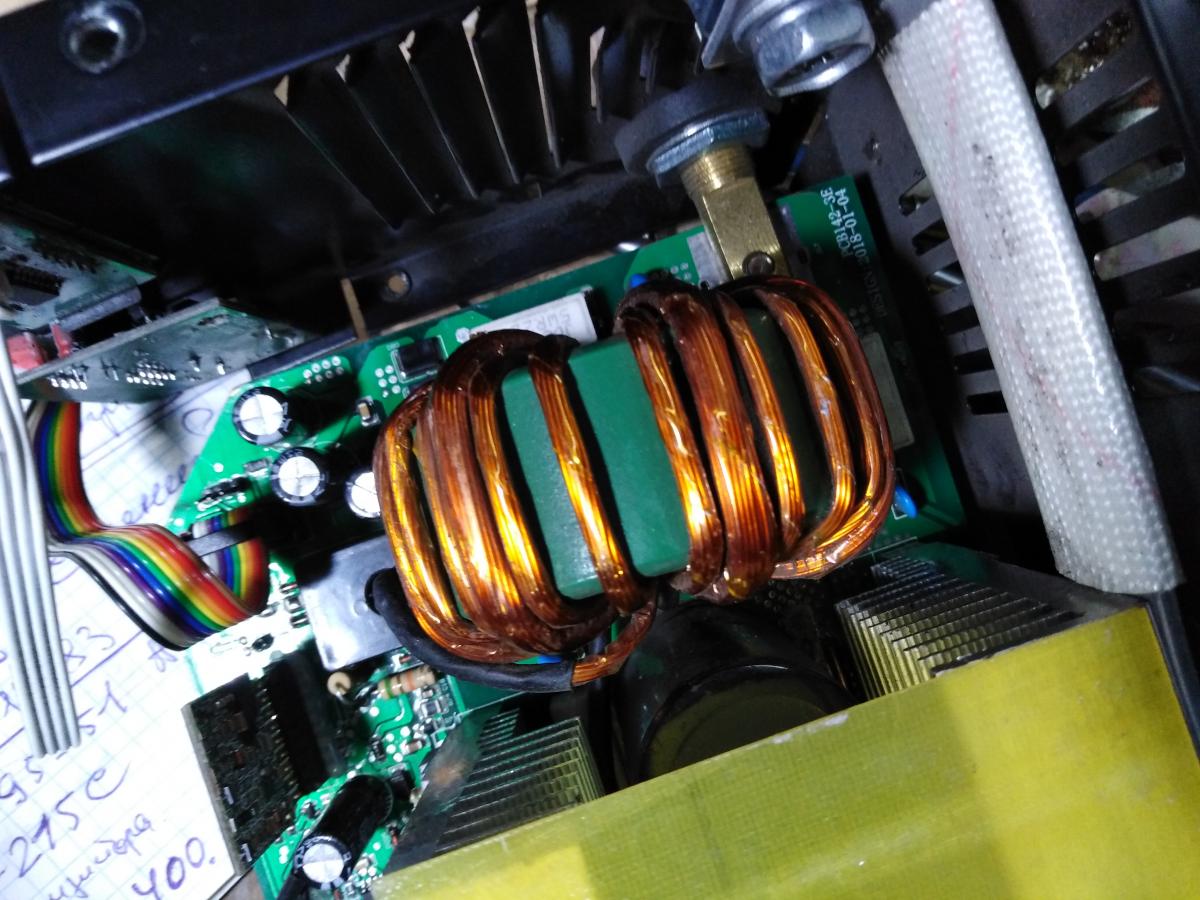

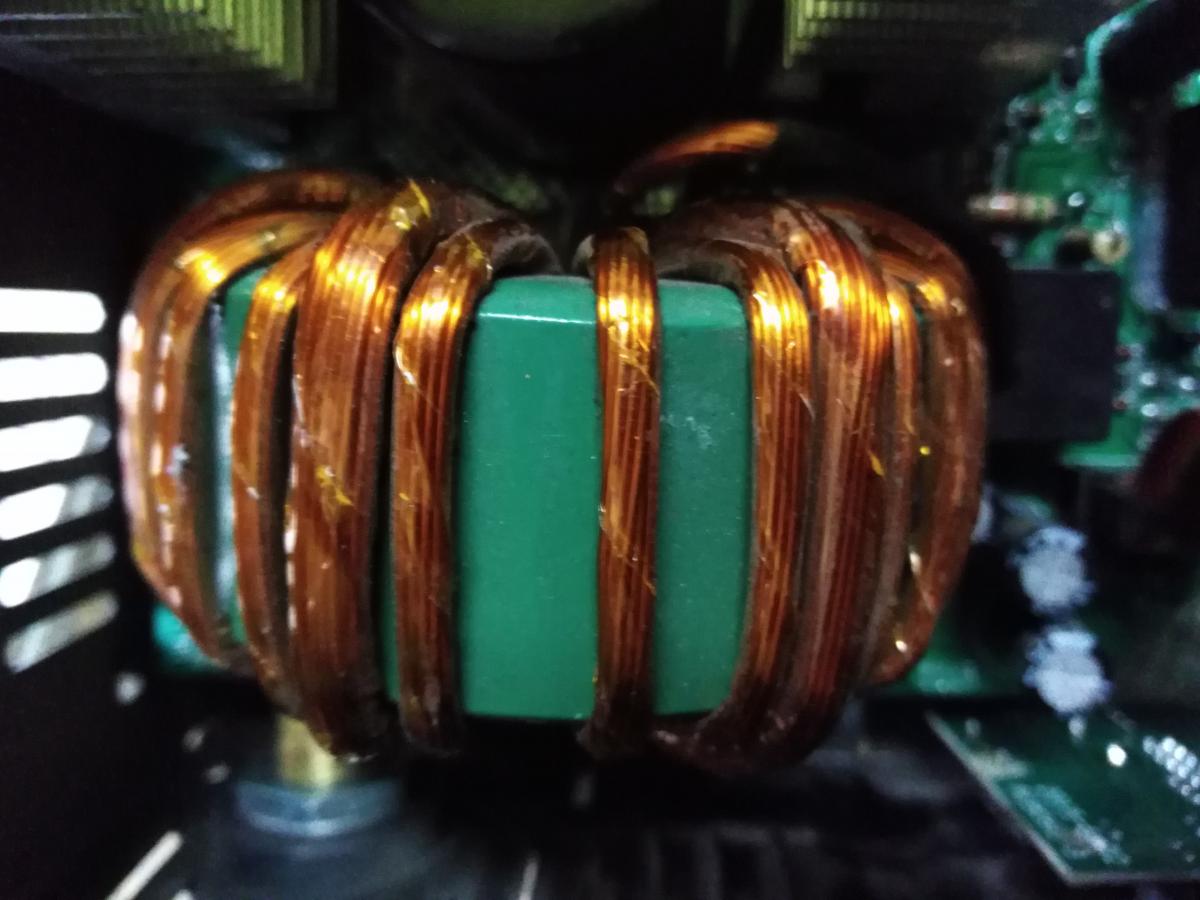

трансформатор
Вложение 8640Вложение 8641
весь зелёный - с боков нет полосы. Непонятно что за материал - или распылёнка китайская или китайцы сделали зазор и закрасили:D Ну что тут сказать:confused:

Может я отстал от жизни, но уверен, что на распылёнке силовой транс не получится. Там по любому феррит, цвет защитной оболочки зависит от производителя колечка. Косой, без зазора... Кстати, даже Эпкос уже относительно давно делает ферритовые кольца с зазором, а от китайцев вообще можно чего угодно ожидать, может и вправду зазор залит.
Тут для понимания нужно количество витков, индуктивность и частоту. Есть люди, которые делают обратноходовые БП на колечках без зазора :eek:.
