Сварочник ЭИСА-200. Внутренности ММА-160. Постоянно нагрев и пробой стабилитрона D4 1N4732. Округа вся проверена.

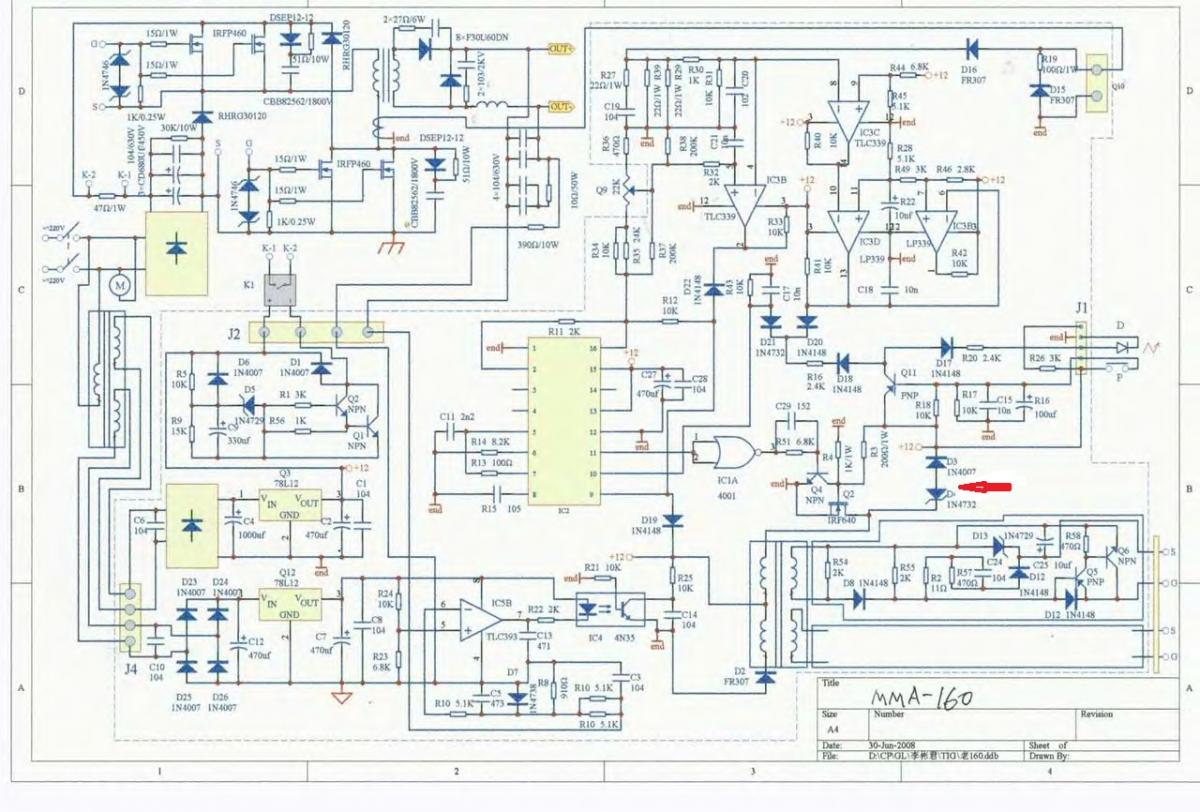

Подозрительные детали заменены. Выкладываю схему и осциллограммы. Осталось подозрение на трасформатор, но подменить нечем.
Может кто подскажет где копать. Спасибо
Вложение 8155Вложение 8156Вложение 8157Вложение 8158Вложение 8155Вложение 8156Вложение 8157Вложение 8158

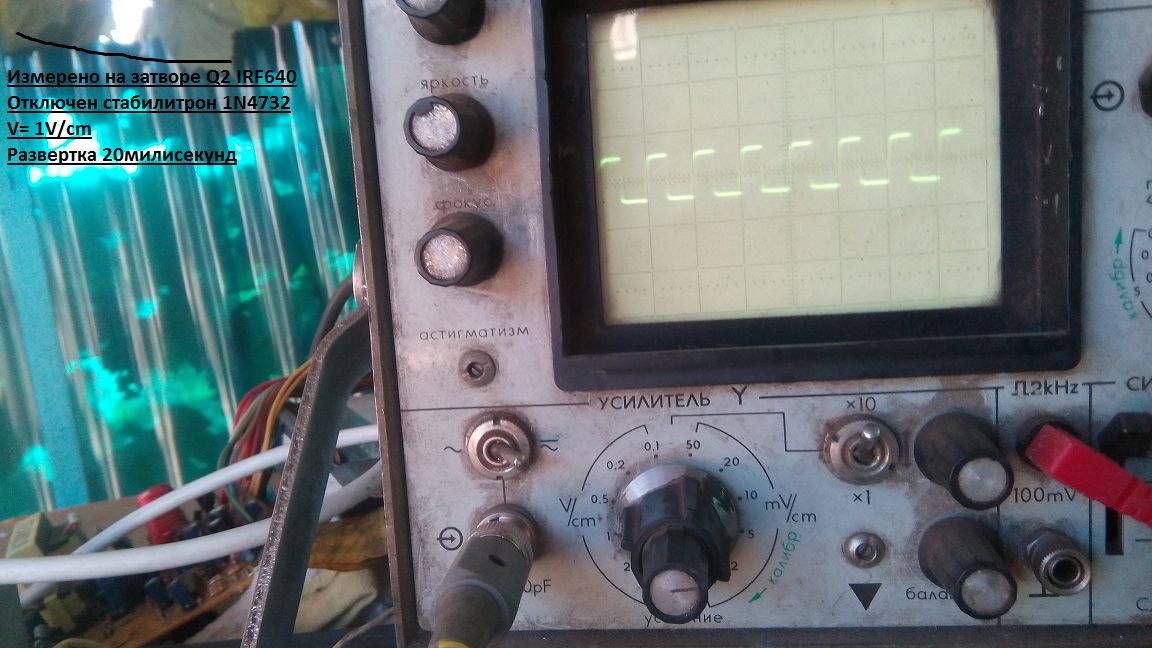

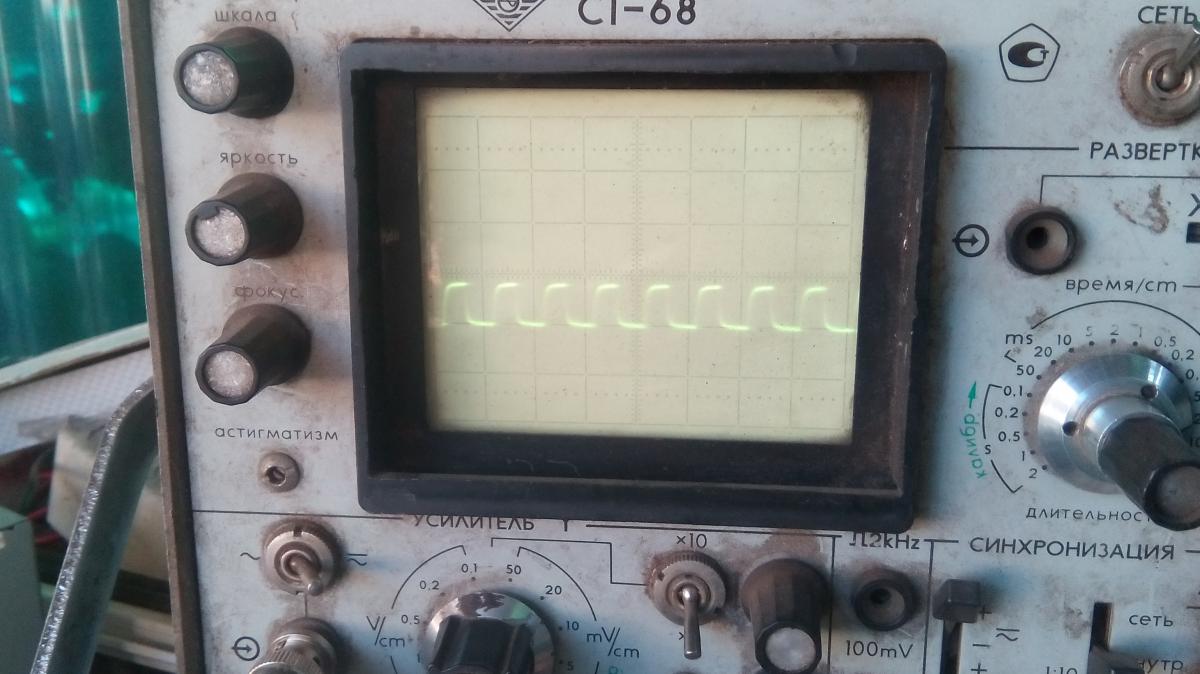

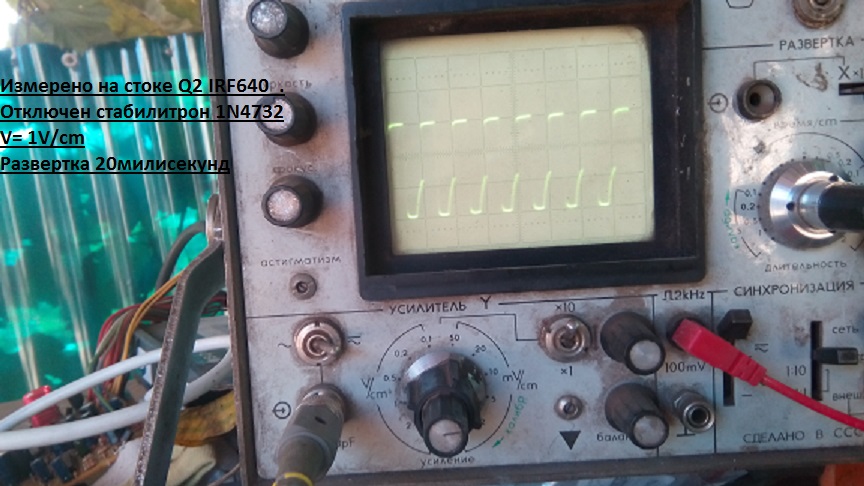

Подозрительные детали заменены. - Что конкретно заменено? D3 - как себя чувствует? Осциллограмма на затворе ( при открытом входе осцила ) сигнал и в плюсе и в минусе - как по мне там минусу неоткуда взятся. Это снаберная цепочка D3-D4 для полевика плюс розмагничивающий диод D2. Чего то недосмотрели. Транзисторы как проверяли - биполярный и полевик? И вообще - с чего всё началось? Вылетели выходные, мало тока или ещё чего?
Транзисторы Заменены. Также выполнена замена D2, D3, D4. На затворе осциллограмма в плюсе. Началось все с малого тока при сварке.
Диод D2 и его обмотка не в обрыве? Напряжение питания не завышено?

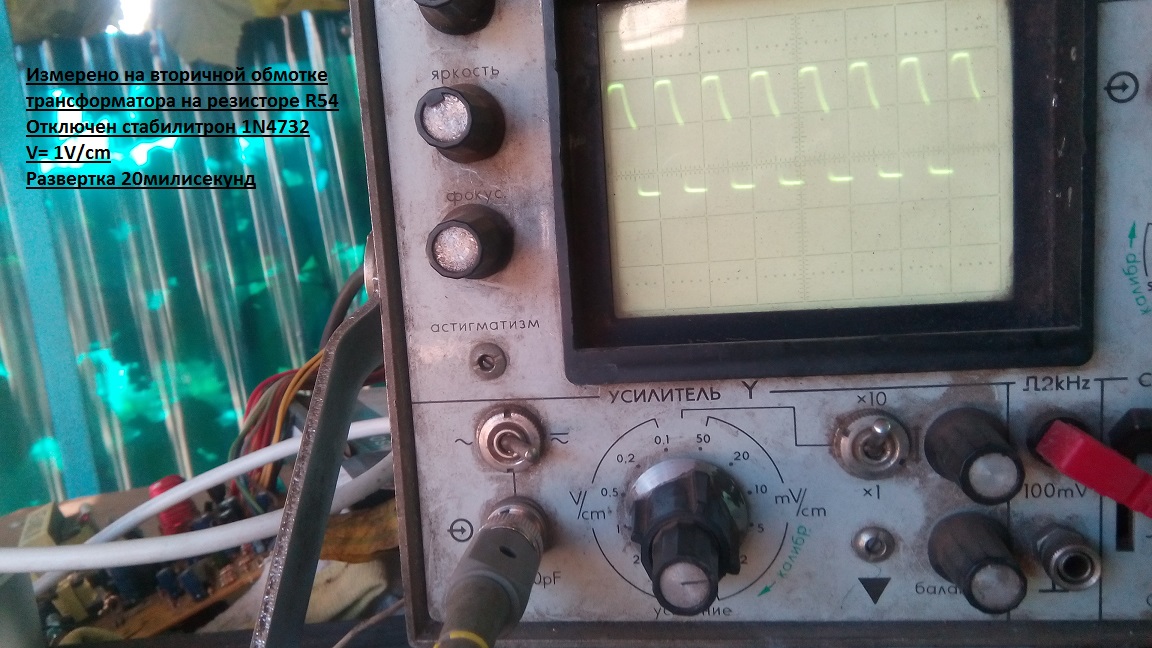

Осцилограммы и их описание - чушь, 1 вольт на см чего, извините??? Делитель включён или нет? Отключить от вторичек драйвера, показать осцилограмму на них. Склоняюсь к первому предложению своего поста...
Судя по фоткам - делитель на ослике включен, на щупе ХЗ, вход открытый. Интереснее другое. Что делает красный провод от тестера в клемме испытательного сигнала 2kHz? И если период сигнала 20 миллисекунд, то это вроде 50 герц, откуда они там?
Красный провод использовался для калибровки осцила. Делитель включен на 10. предел измерений на 1 вольт /см. Напряжение питания 12 вольт.
Что бы не мешала схема ограничения напряжения отключен диод D2. В связи с практически моментальным пробоем стабилитрона D4 он выпаян и измерено напряжение
на стоке полевика Q2 (общий провод) и на анод D3. напряжение равно минус 11,6 вольта.
Вложение 8163Вложение 8164Вложение 8165Вложение 8166Вложение 8167
Первый снимок - На затворе Q2, Второй - на стоке Q2, Третий-Нулевая линия измерения на стабилитроне D4( стабилитрон выпаян из-за практически
моментального пробоя при включении), Четвертый - осциллограмма на месте подключения D4,
Получается на стабилитроне 24 вольта. При измирении мультиметром напряжение 4,8 вольта. Осциллограмма со стабилитрона снималась - Общий провод
на стоке Q2, а измирительный щуп на аноде D3
Пятый - на разъеме подключения выходного блока полевиков.
Измерение проводилось на переключателе 5V/см.
Вложение 8163Вложение 8164Вложение 8165Вложение 8166Вложение 8167
Первый снимок - На затворе Q2, Второй - на стоке Q2, Третий-Нулевая линия измерения на стабилитроне D4( стабилитрон выпаян из-за практически
моментального пробоя при включении), Четвертый - осциллограмма на месте подключения D4,
Получается на стабилитроне 24 вольта. При измирении мультиметром напряжение 4,8 вольта. Осциллограмма со стабилитрона снималась - Общий провод
на стоке Q2, а измирительный щуп на аноде D3
Пятый - на разъеме подключения выходного блока полевиков.
Измерение проводилось на переключателе 5V/см.
Диод D2 и его обмотка - цепочка размагничивания ТГР, зачем Вы его отключили? Для пробоя D4? Да и нету в осциллографе см, там клетка, а то прибор есть, а единицы измерений в попугаях.
Осциллограмма №3, если стабилитрон D4 выпаян и измерения относительно -12в (общий) и анода D3 - откуда там 24в при 12в питания??? Я бы ещё понял выбросы из-за отключенных D2 и D4, но у Вас там прямая линия... Ну сами то понимаете, что это из разряда мистики? А диод D3 при замене правильно поставили?
