Ищу схему для Зенит зсу 260.
Вырубился не отработав и 30ти электродов????Просто потух. И напряжение с блока питания больше не выходит на плату.
Вид для печати
Ищу схему для Зенит зсу 260.
Вырубился не отработав и 30ти электродов????Просто потух. И напряжение с блока питания больше не выходит на плату.

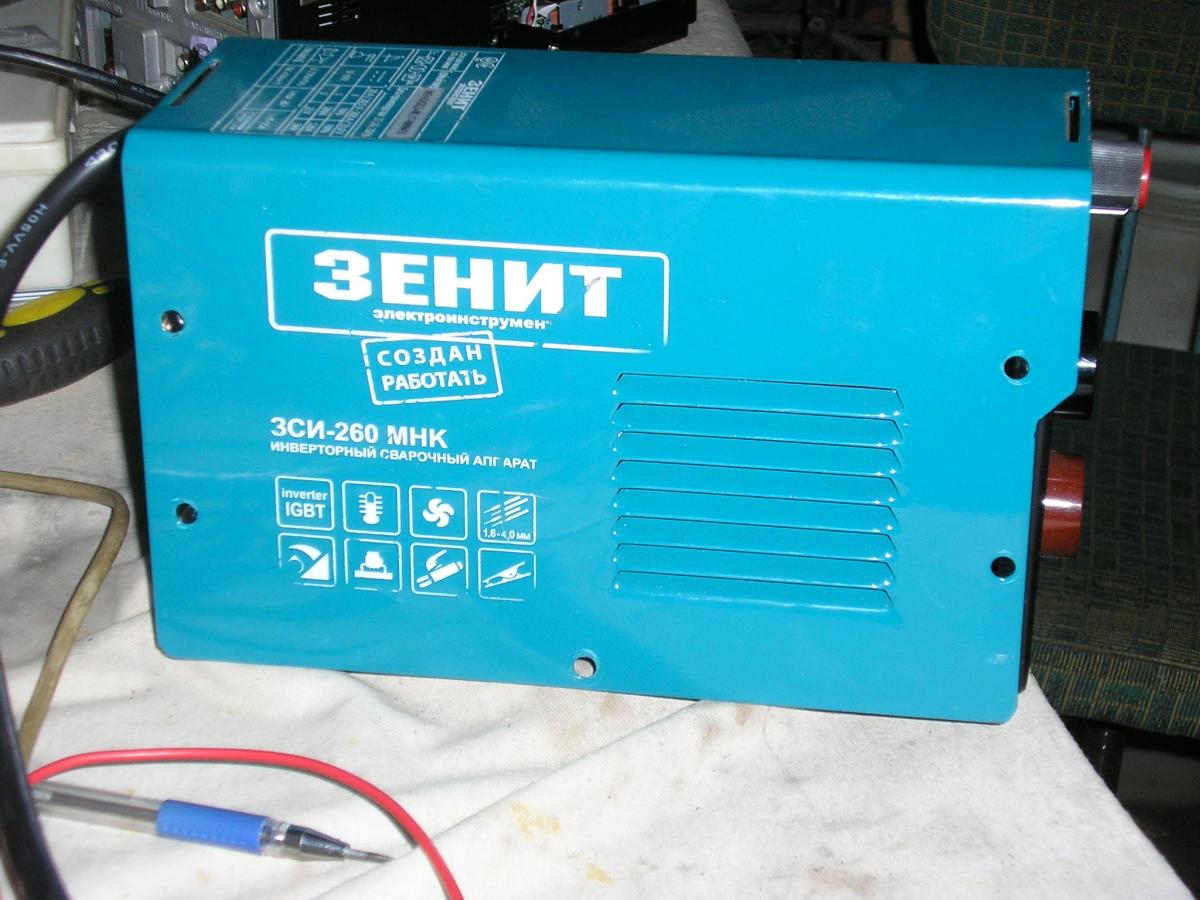

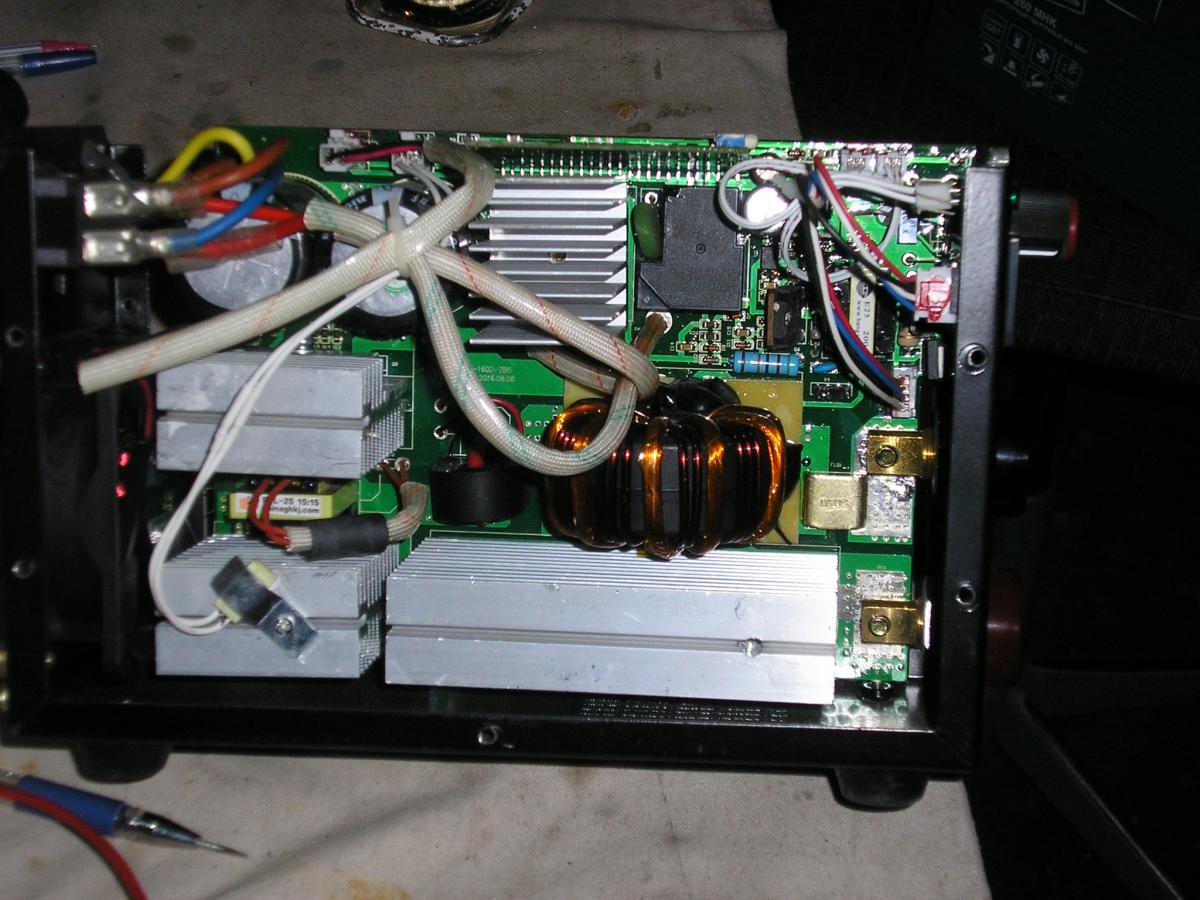

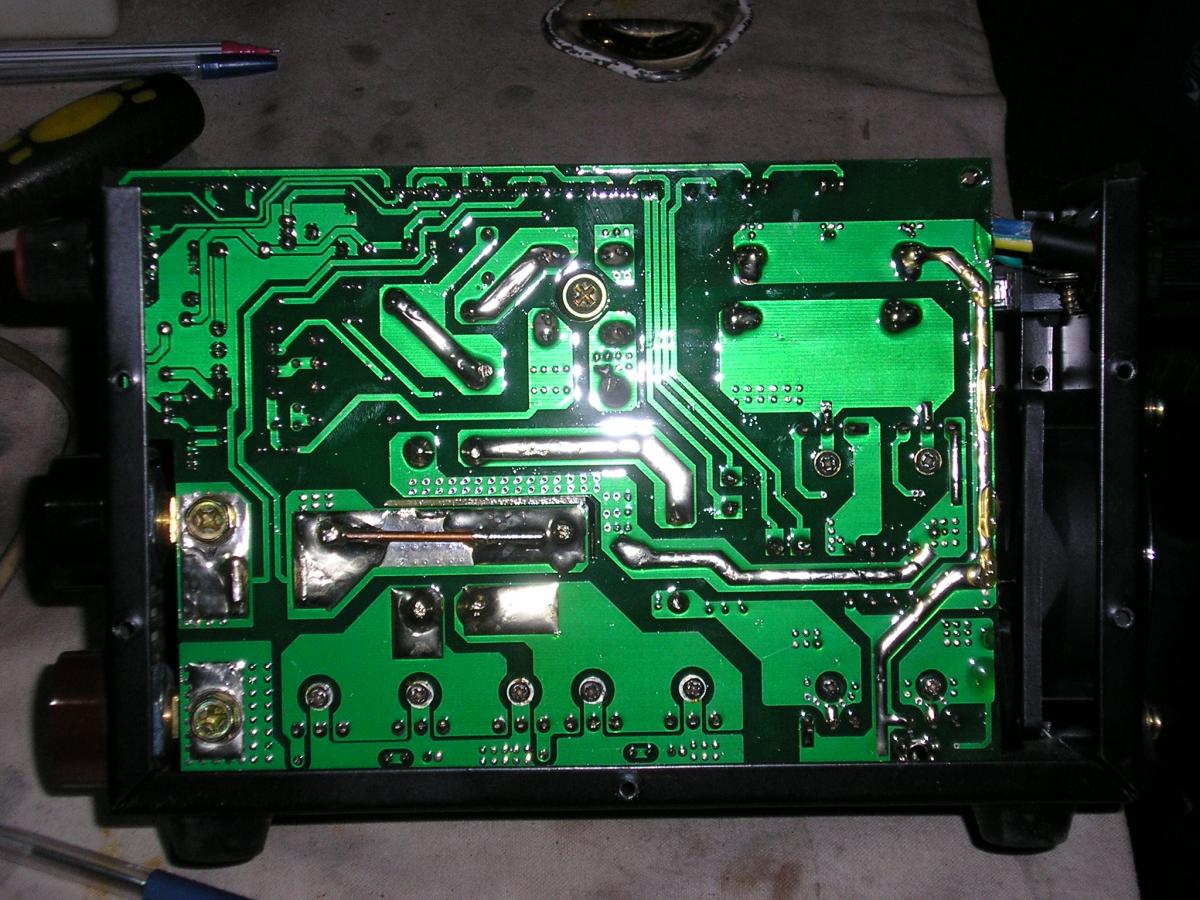

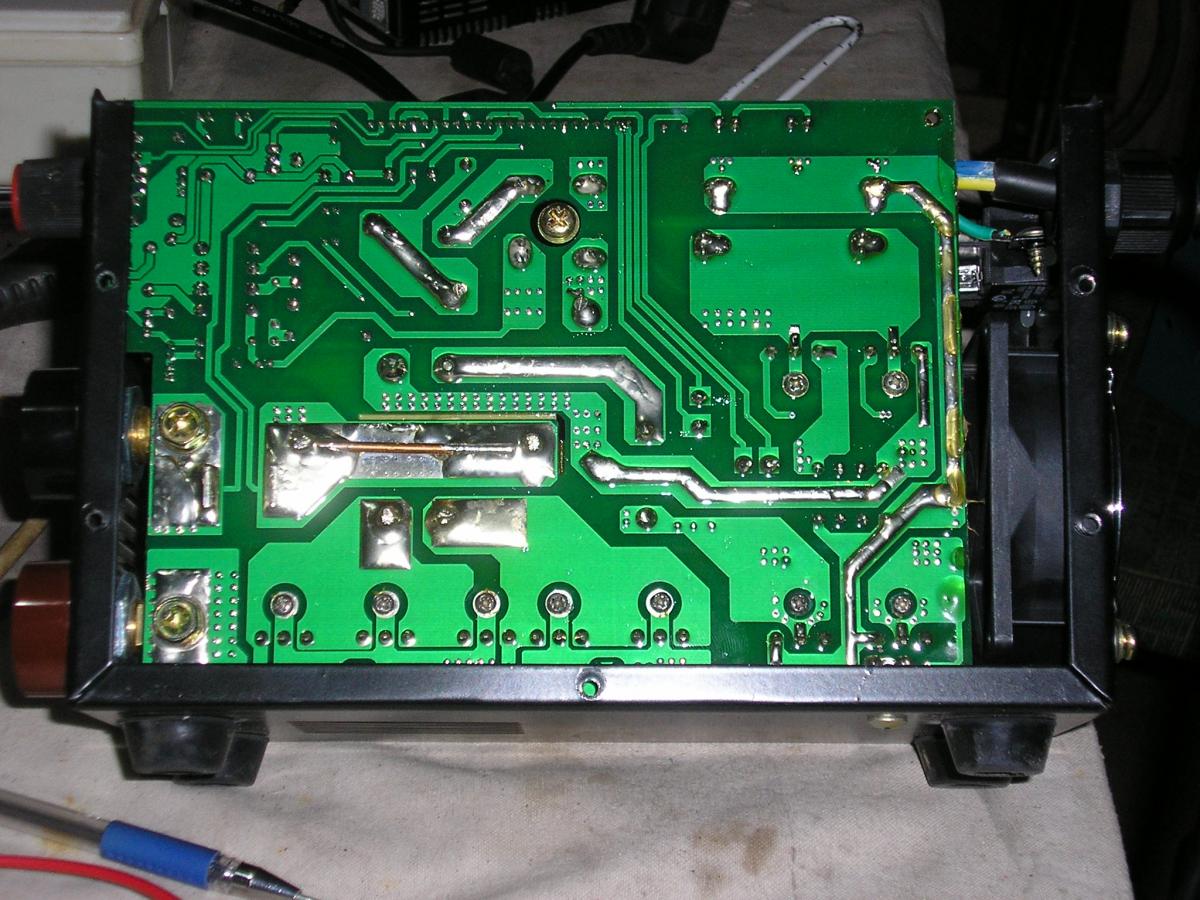

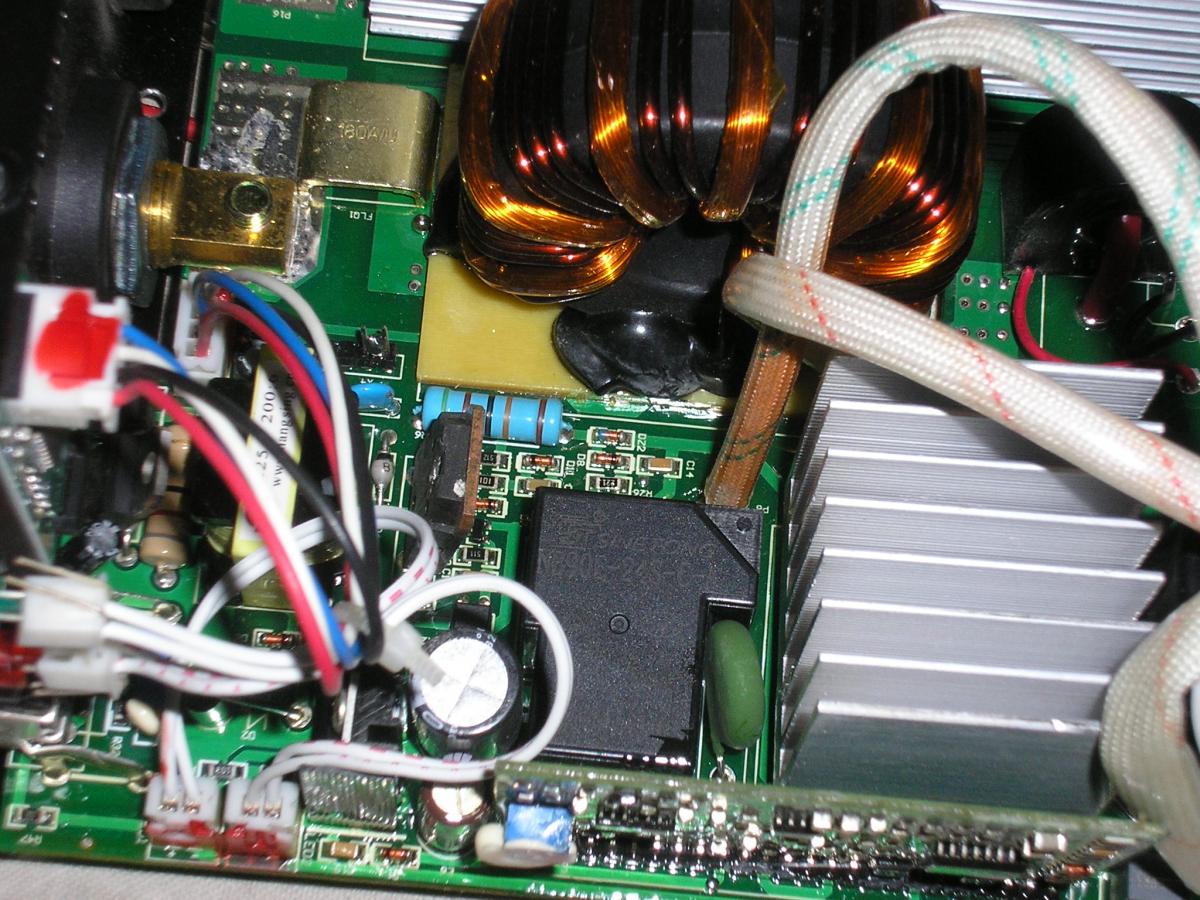

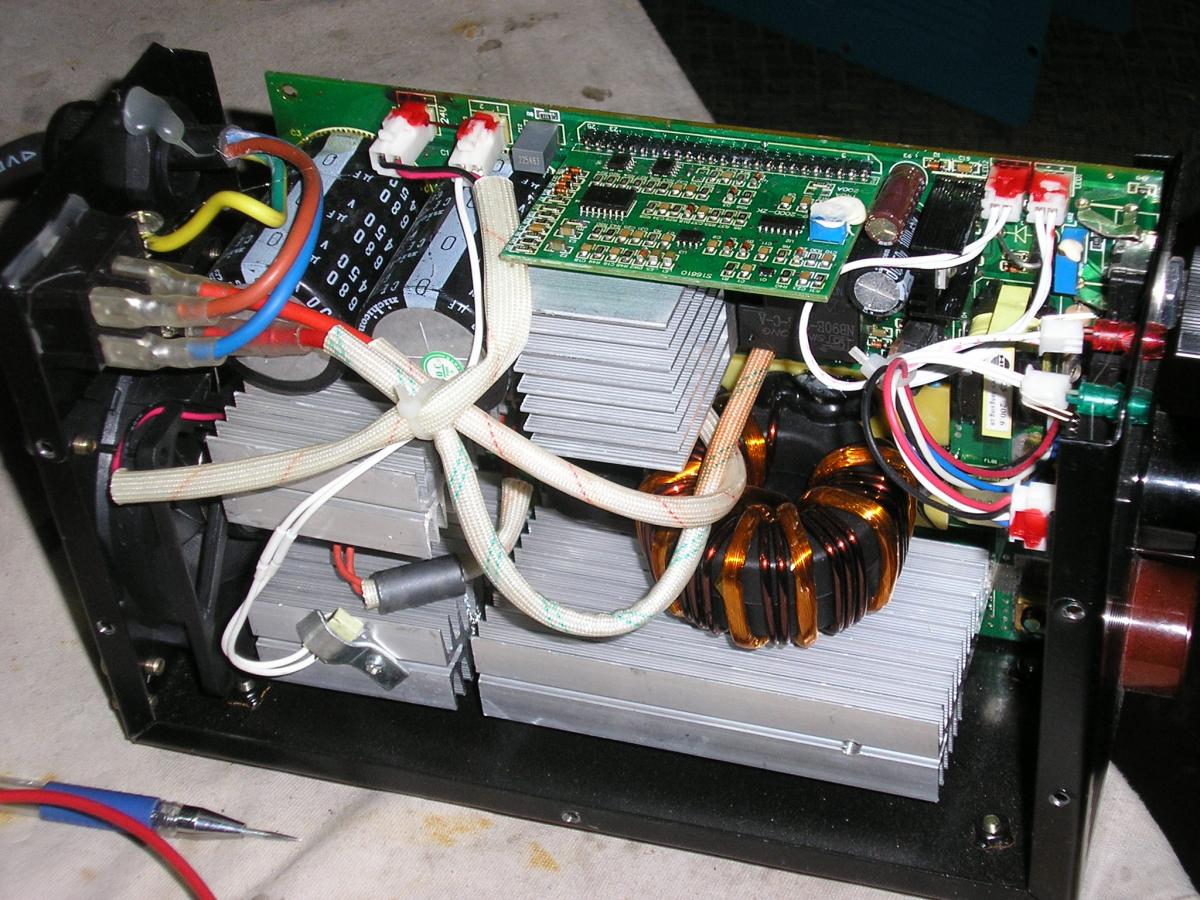

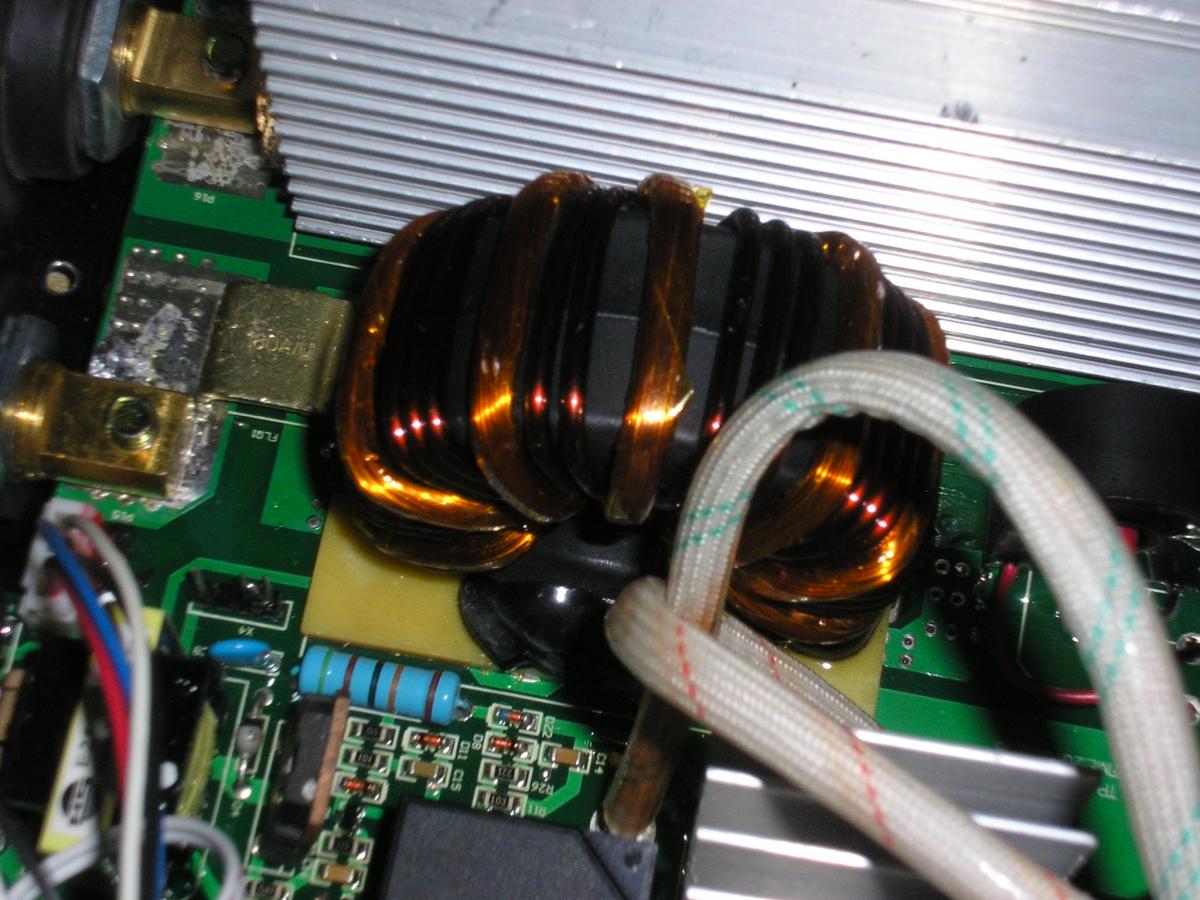

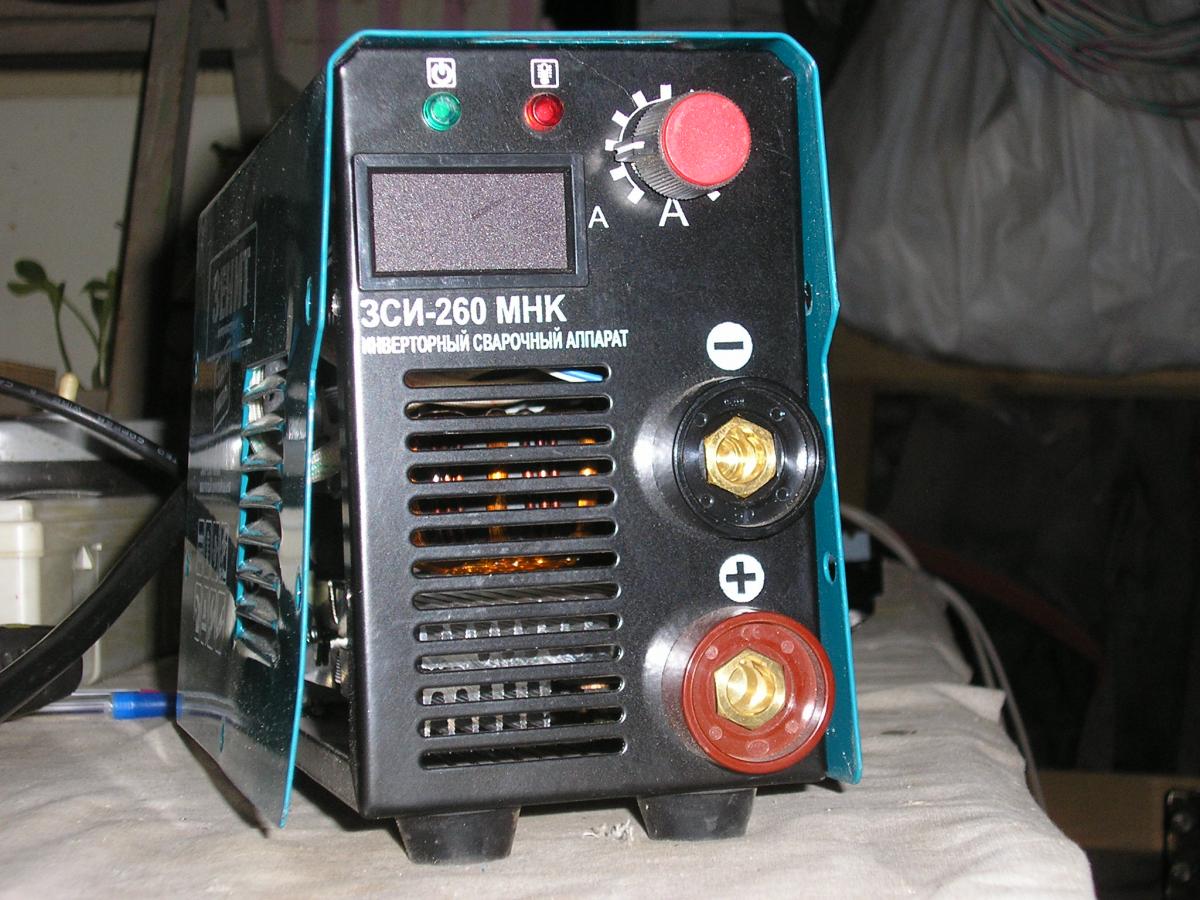

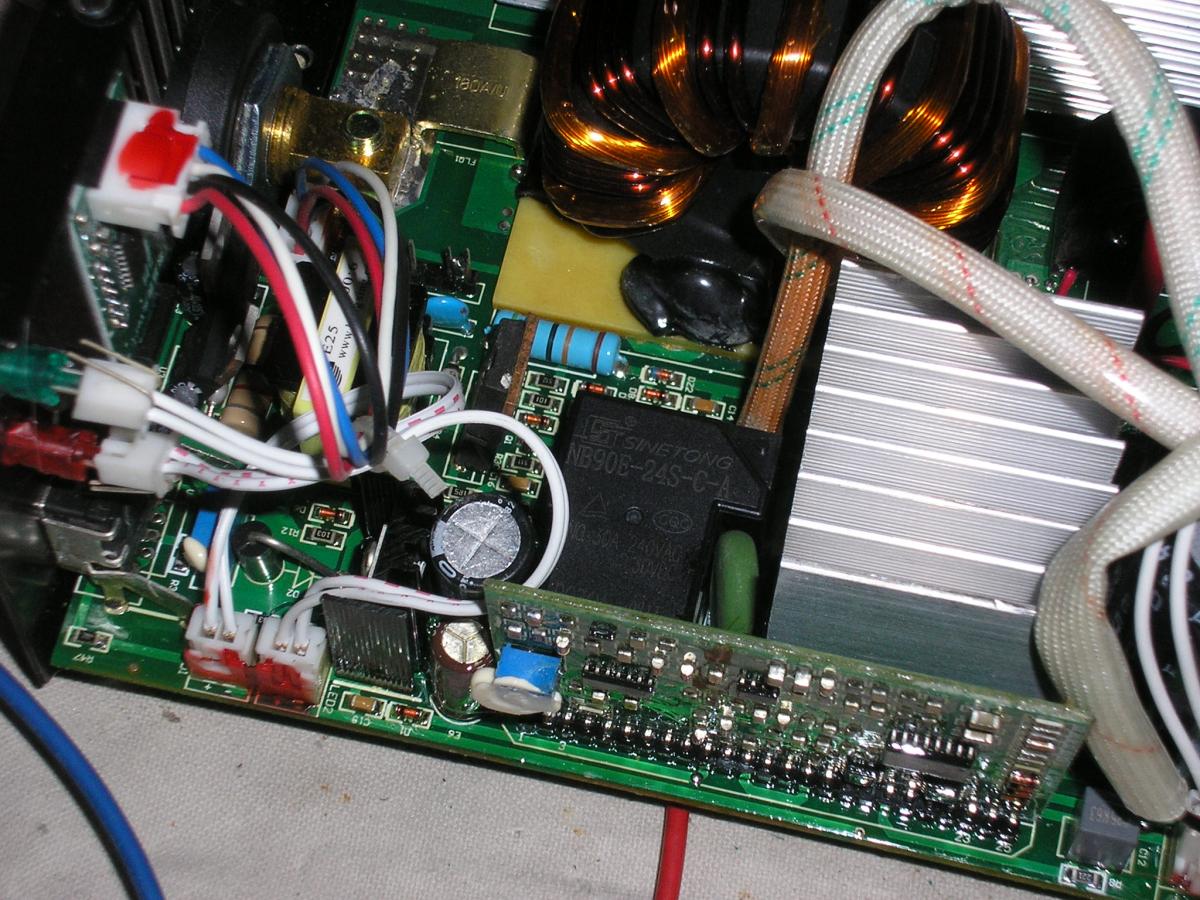

(И напряжение с блока питания больше не выходит на плату. ) - с какого блока питания ? на какую плату? - если она там вообще одна, не считая запаянной платы управления и платы индикатора. Схему? Схемы сварочных инверторов плодятся быстрее чем родятся китайцы. Вот нутро отремонтированного сварочника с симптомой ( Просто потух ) и без всякой схемы, потому как её просто нет.Вложение 7953Вложение 7954Вложение 7955Вложение 7956Вложение 7957Вложение 7958Вложение 7959Вложение 7960Вложение 7961Вложение 7962Вложение 7963 На фото новый аппарат и ремонтировался по гарантийке.

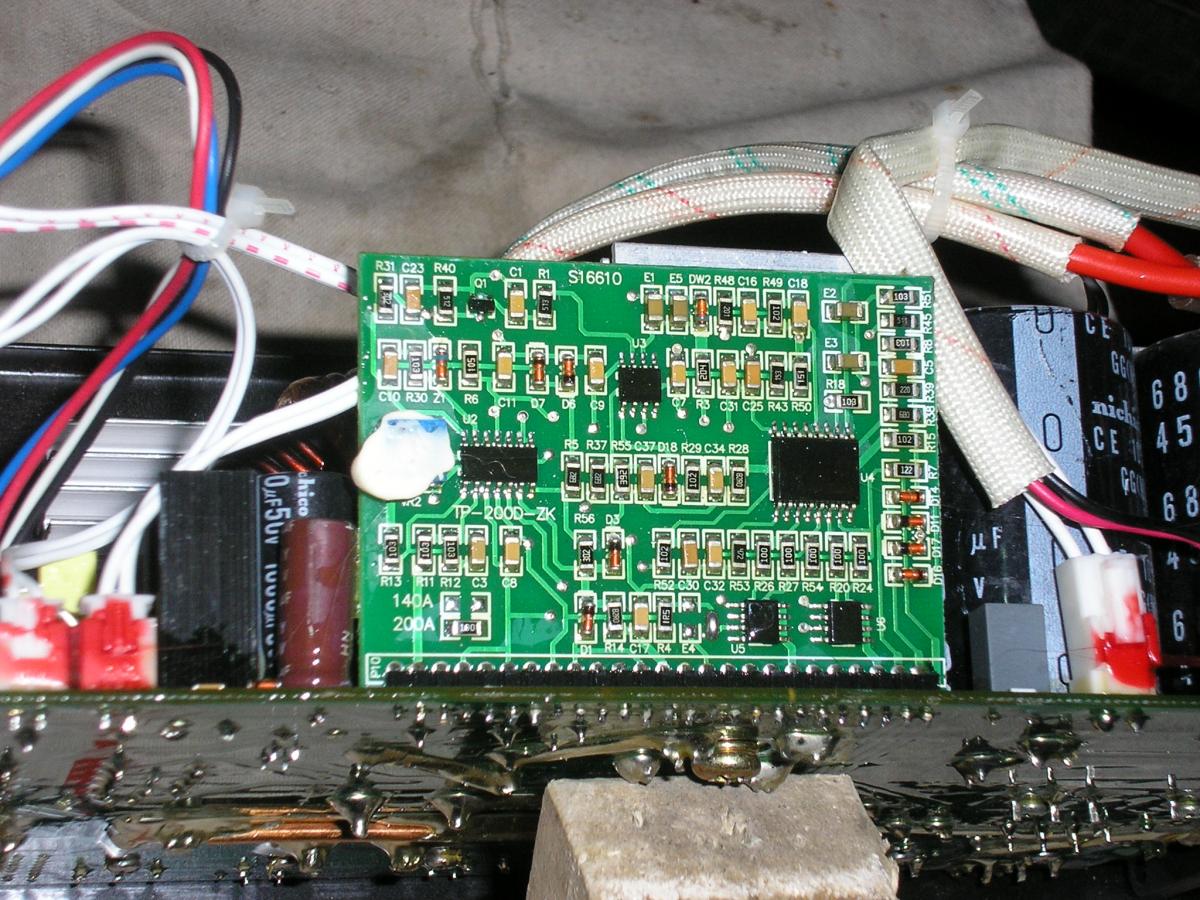

А какой набор микросхем в блоке управы ? (техническое любопытство).
Тот аппарат что я делал там не управа была. Насколько помню там 3846, 358, 084 и 2 транзисторные сборки для разкачки ТГР справа внизу - то есть обычный набор микрух. Схема полный мост. 4 транзистора GT50JR22 (Тошиба), драйвер 2 резистора и диод. Вся плата покрыта слоем лака, как будто её окунали в лак - слой толстый. Делал несколько аппаратов - во всех ничего окромя - где 2 а где все 4 транзистора вылетели.Цитата:
Сообщение от Andruha
То я шунт увидел, думаю может по "классике" шим на 3525 , но что то корпусов много... Думал полумост может (ну, два радиатора под транзисторы,нормально так), так нет же ж ,надо обязательно транзисторы через прокладку посадить:-).Цитата:
Сообщение от Николаевич
А что прокладки пугают. Они копейки стоят. Напомнил за прокладки - пытаюсь вспомнить там резина или керамика - неприпомню:)
Та не, не пугают, в большинстве мостов стоят , ещё с мосфетников начиная (на ИГБТ-шниках могли бы и распилить радиатор, делов то), просто без них теплоотдача лучше, может как то меньше деградация кристаллов была бы... средняя продолжительность жизни аппаратов выросла бы:-). А в инверторах и керамика используется ? , думал резина кругом ,прогресс!:-)
Да - попадались аппараты стояла керамика. Была розломана на одном - менял, хотя можно было и не менять. У меня где то есть фото аппарата после чьего то "ремонта", так вот там выход мост - три радиатора ( то есть один розпилен ) - короче - поменяли местами - там где цельный, туда поставили розпиленный 2 половинки , а целый поставили на место где розпиленные должны стоять - вобщем всё закоротили. Видно же, крепление куда вкручиваются шурупы в радиаторы через плату не совпадают. Ну и понятно там прокладок не должно быть.:)
Да, ирония, производитель сделал по феншую, чтобы транзисторы не ужарились, так "ремонтники" поправили ситуацию:-).
