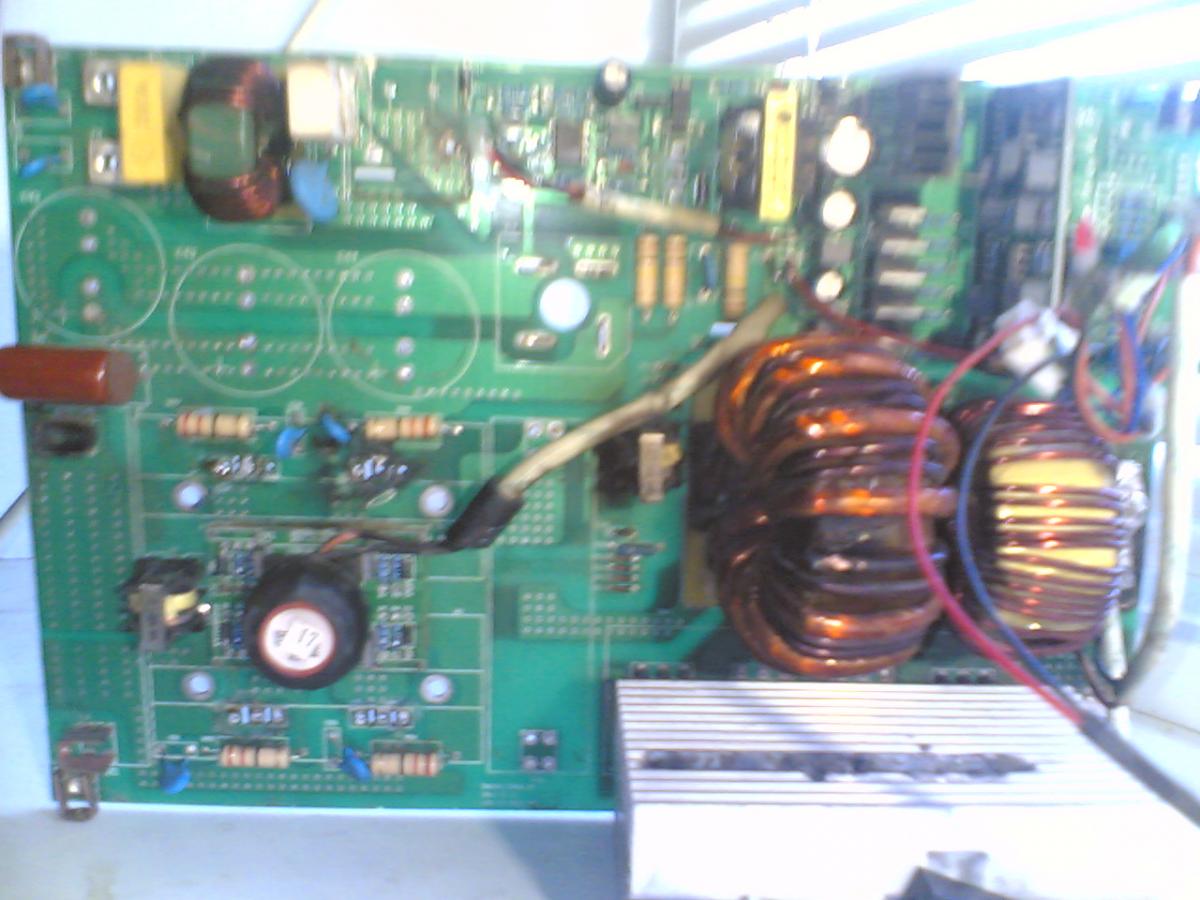

И кто же его так попатрошил. Со схемами сложновато. Там стандартные узлы. Фото мутное платы. Если хотите восстановить - начинаем с дежурного питания - 320 вольт( постоянки ) через лампу ватт 100 на дежурку ( невидно какая микруха ) Выгорело силовое реле - значит резистор плавного заряда ёмкостей тоже сгорел , почему ёмкостя выпаяны? Дежурка если запустится промерять напряжения на выходе и после Кренок - осциллографом сигналы посмотреть с платы управления можно прямо на отех транзисторах что 4 штуки к ряду стоят - силовое реле запаять ( должно срабатывать ) нет импульсов - смотреть плату управления. Есть импульсы - значить смотреть сигналы с выхода драйверов. Проверить выходные диоды на пробой и так далее и тому подобное. Схемы узлов этого сварочника можно посмотреть в схемах других аппаратов. Выходной каскад - мост. Аппарат ненавороченый - по крайней мере без контроллёра. В общем более чёткое фото и не одно и будем дистанционно ремонтировать.
здравствуйте ,дежурку востановил ,запитав от преобразователя 12-220 выгорела шим 3843 полевик токовое сопротивление и оптопара,
на реле отгорела нога контактов вздулся один из трёх кондёров по сети и улетел мост по входу(сопротивление целое)
60n60 разлетелись все (пока проверяю что ешо нужно)
на драйвере полевиков погорели сопротивления и диоды
выходные диоды все живы ,по дежурке после срабатывания светит зелёный светик ,напруги все норм +_15в есть ,
красный промигивает кратковременно при отключении питалова ,микры не греются
пока выход из шим не проверял ослика дома нет ,какие из полевиков лучше ставить FGH60N60SFD или FGH60N60SMD
Здравствуйте,smd чуть полутше.По схеме эта более менее подобная http://weld.in.ua/forum/album.php?albumid=30
В принципе можно и те и те, я в аналогичные аппараты ставлю FGH60N60SMD - они дешевле чем FGH60N60SFD по краней мере на Вороне, токи одинаковые, у SMD мощность больше, падение напряжения К-Э меньше входная ёмкость отличается незначительно, временные параметры тоже - моё мнение в пользу FGH60N60SMDЦитата:
Сообщение от Виталий 37
http://proweld.com.ua/ нашол сайтик может кому пригодится
Николаевич ,большое дружеское спасибо ,поднял, запустил есть выход нагрузку держит но слышен трескотливый шум при регулировке тока без нагрузки
(аппарат списали как тотально умерший без шансов восстановить,из 3 сервисов ни один не взялся)
