Допоможіть знайти схему на FRONIUS A-4600.
Світить жовтий світлодіод, дугу не запалює.
Розібрав, виявив на мою думку несправнісь- несправний модуль випрямляча ESM 6045 AV.
Як виявив- ноги 4 і 3 звоняться накоротко в дві сторони.
Можливо я не правий, буду радий любим порадам.
З повагою Володимир.
Можна по Вайберу 050-433-05-31

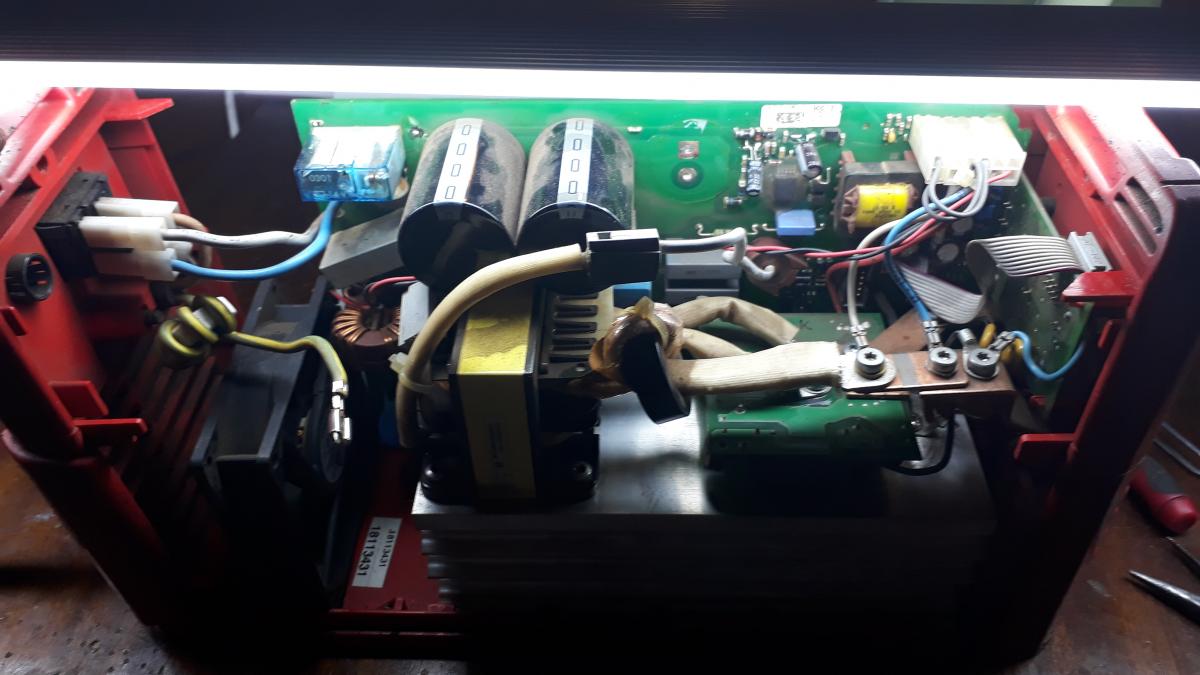

Ось фото тельбухів.Вложение 7215

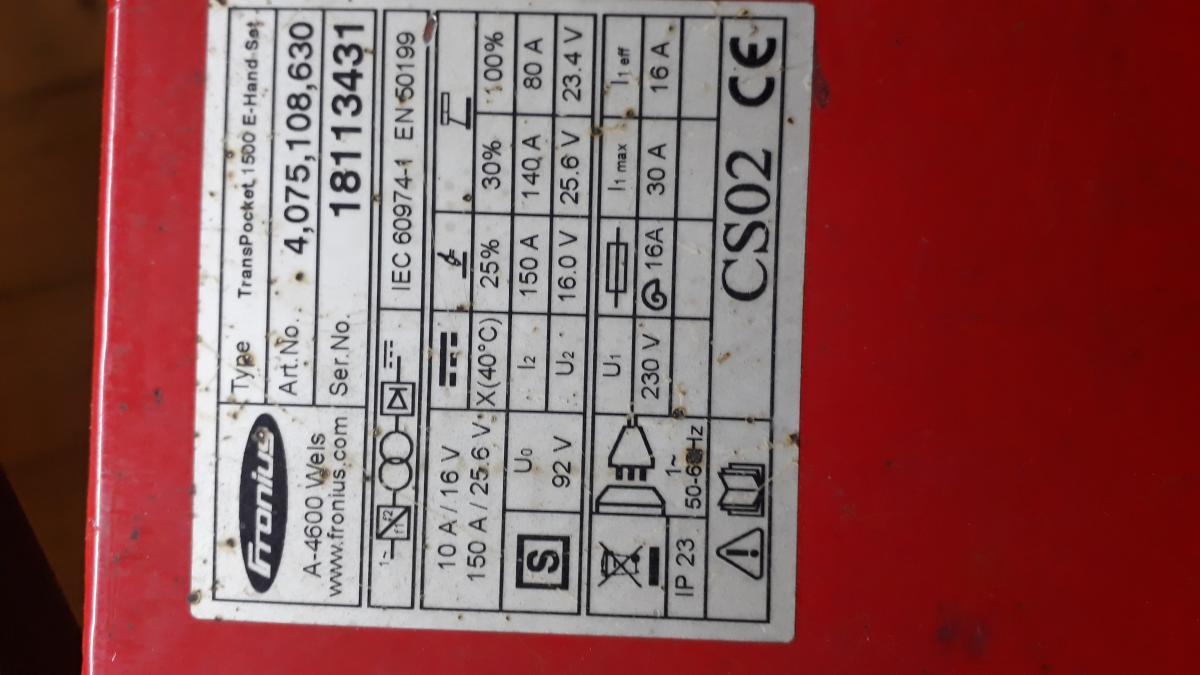

Ось шильдікВложение 7218
Ось ще фото.Вложение 7219
Ось фото модуля випрямляча, який тут використаний замість традиційних діодів.Вложение 7220
Прошу всіх вибачення тут получилась підстава! Модуль був поміняний попереднім майстром.Цитата:
Сообщение от zxvova
Насправді тут має стояти модуль з двох діодів типу СС3050С !!!
Вложение 7222Вложение 7224Вложение 7223Вложение 7223

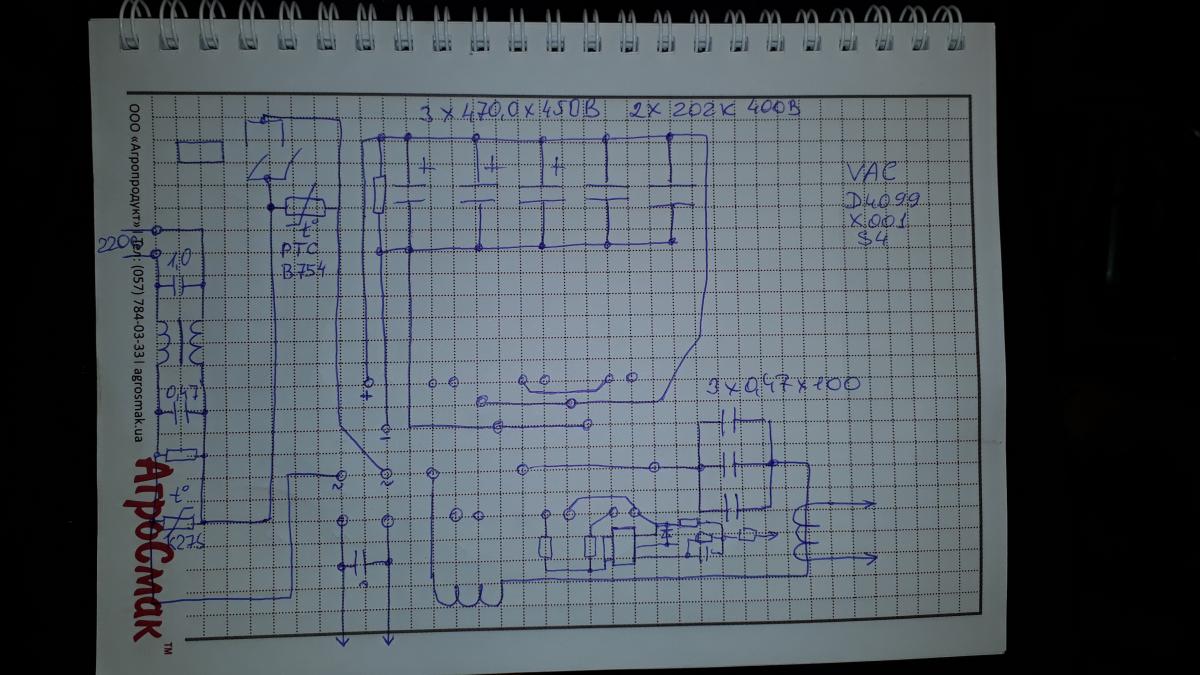

Вложение 7223Трохи змалював вхідні кола.

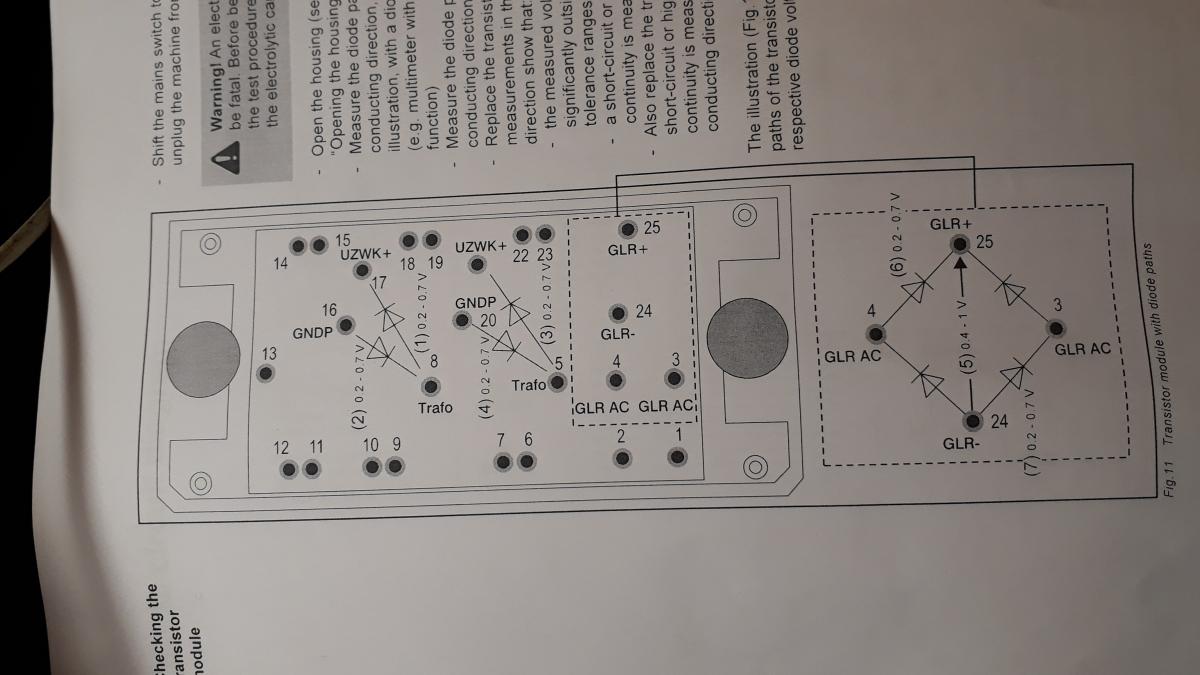

Ось розпіновка модуля IGBT Вложение 7225
