Всем добрый день, хотел попросить помощи по ремонту данного аппарата. На вентиляторы выходит мало напряжения, один ещё хоть как-то крутит,а подключаешь второй - начинают совсем медленно крутить,и выключается реле пуска.Заменил диоды D08 B D015,кандёры C013 и C010,проверил мелочёвку,всё целое.Голова скоро лопнет.Помогите разобраться,,

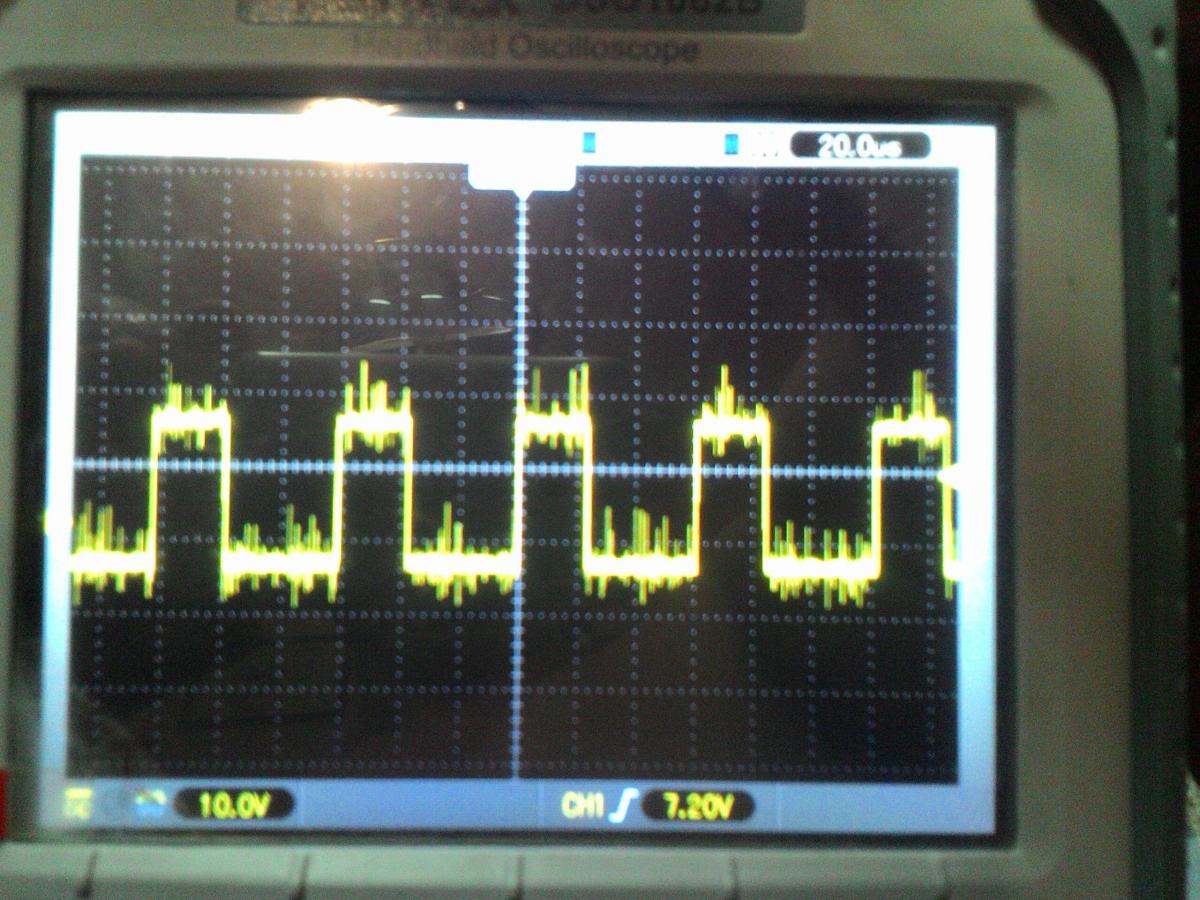

Вот осцилограммыВложение 6629 это на 4 и 5 выводе Т2.Вложение 6630 это на затворе 6N90,
а сами вентиляторы сколько жрут,и что меняли,что сгорело?

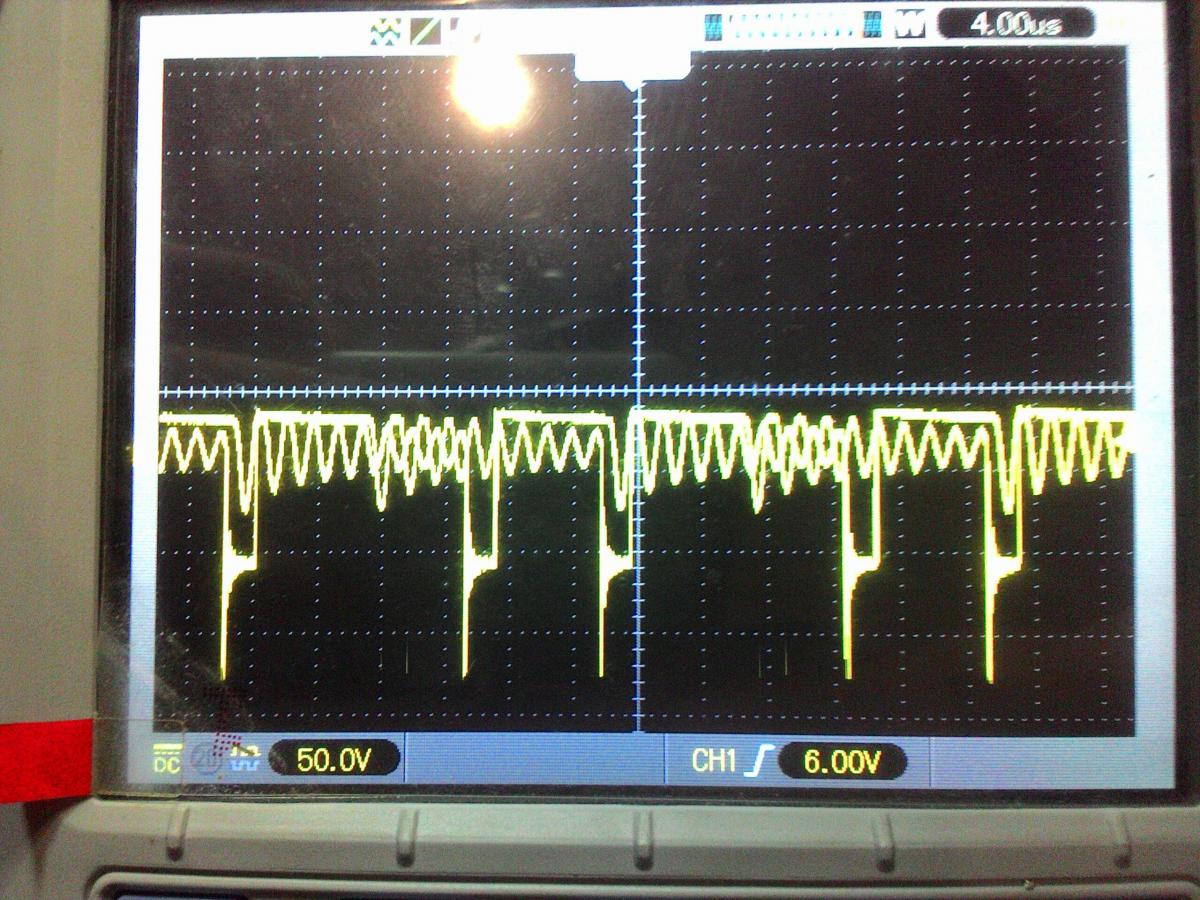

Перестало включаться основное реле,на катушку приходило что-то около 3-5 вольт,вентилятор стоял один,другого небыло, сразу грешил на транзистор 9013,поменял и стабилитрон по базе,начал включаться,дуга при сварке была слабая,при повторном включении сгорели транзисторы выходные.Силовую часть разобрал,остановился на блоке питания и не могу победить.Вентилятор купил новый 0,16 А.Вложение 6631 А это то что на входе ключей.
Если нагружать БП, ширина импульсов на затворе 6N90 меняется? Что творится на выводе 3 UC3842? То есть, или нет стабилизации - смотрите начиная с D09 и до 1 вывода UC, или всё-таки упираетесь в токовое ограничение - смотрите R013 и C021 могли "поплыть".
D011 - ПРОВЕРЯЛИ?!!
Проверял по нескольку раз,осталось менять всё подряд.Была похожая ситуация,всё целое , а не работает,потом заменил диоды которые идут на вентиляторы и всё заработало,и то, поставил новые - ни алё,выпаял с какого-то блок питания заработало. Померял напруги на UC- 1_ 6,4 В, 2_ 2,0В, 3_ 0ВВложение 6632 и такая осцилограмма,4_ при касании щупа начинает щёлкать реле и прыгает напруга,7_11В,8_5В.
подкиньте 1 нф на 3 ногу,и фото платы желательно.
Вот фото Вложение 6636 Вложение 6637. Ещё момент, я место D08 и D015 впаял FR207, может быть нужно оригинал ER2D и HER207?
Судя по осциллограмме или щуп фуфлыжный, или всё-таки ярко выраженное ограничение по току. Подбросьте, как Вам уже посоветовали, кондерчик на 3 ногу.
Всем добрый день, подкинул 1000 пик на 3 ногу,вентилятор зажужал пободрее в половину, это получается высох С021?Вложение 6638 это с кандёром,Вложение 6639 а это без.
