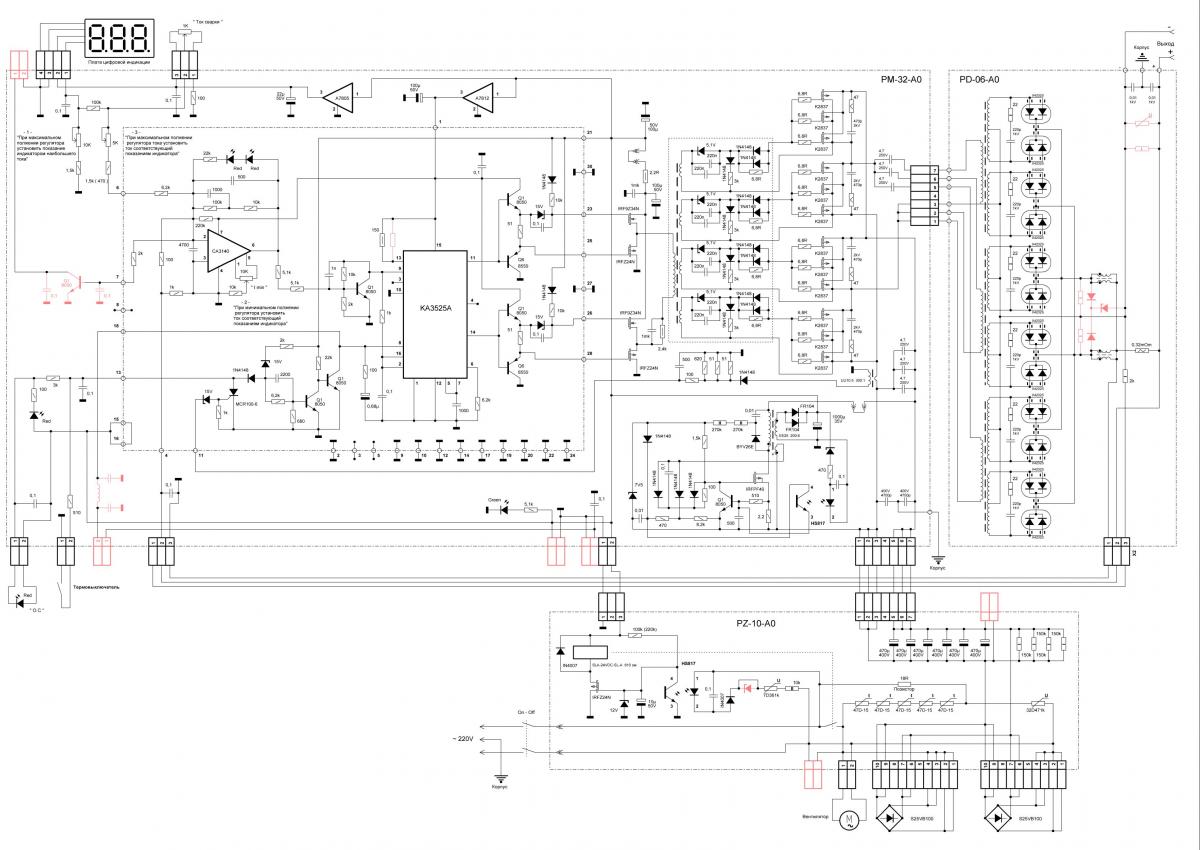

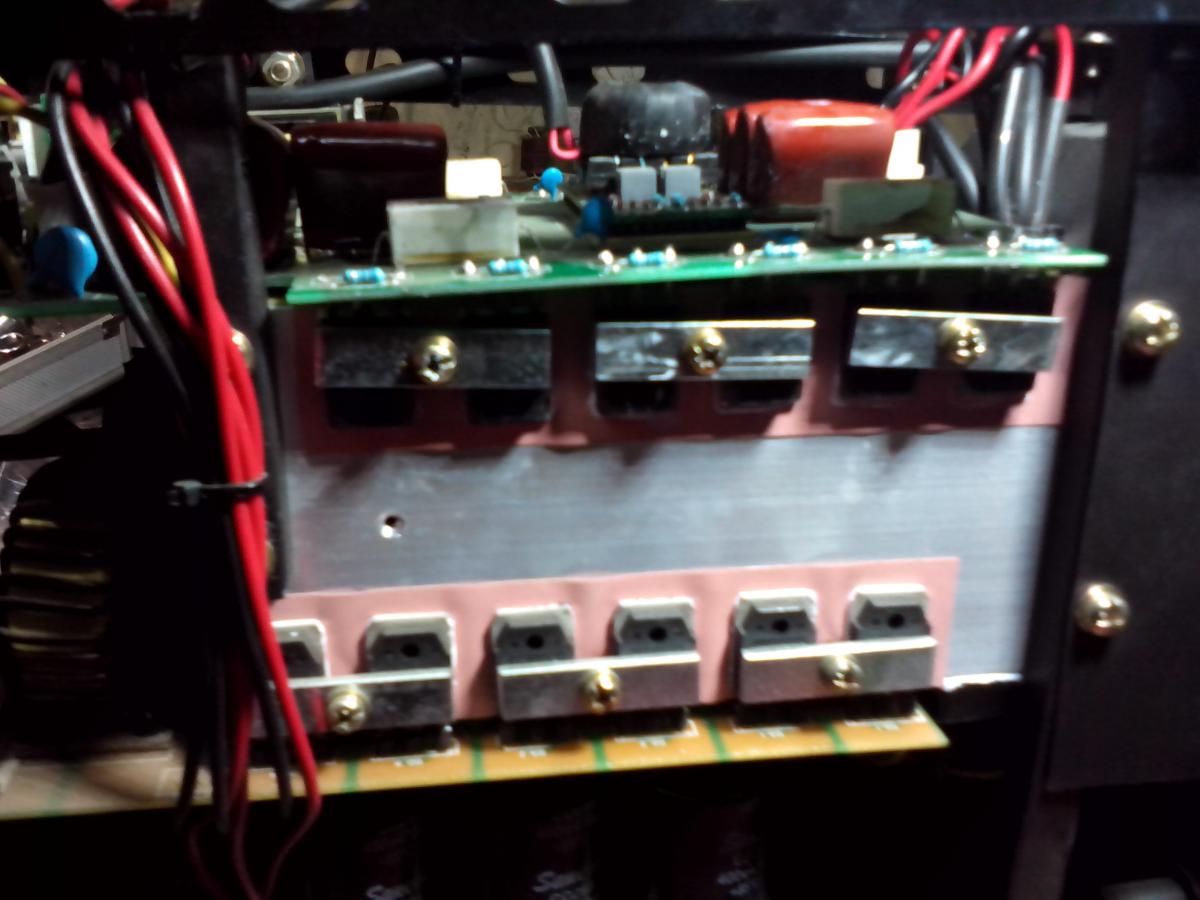

Аппарат включается,режимы до выходных ключей в норме.Ключи целые(прозвон тестером)Но на выходе силовых ни чего нет.Как будто ключи закрытыВложение 6601Вложение 6602Вложение 6603

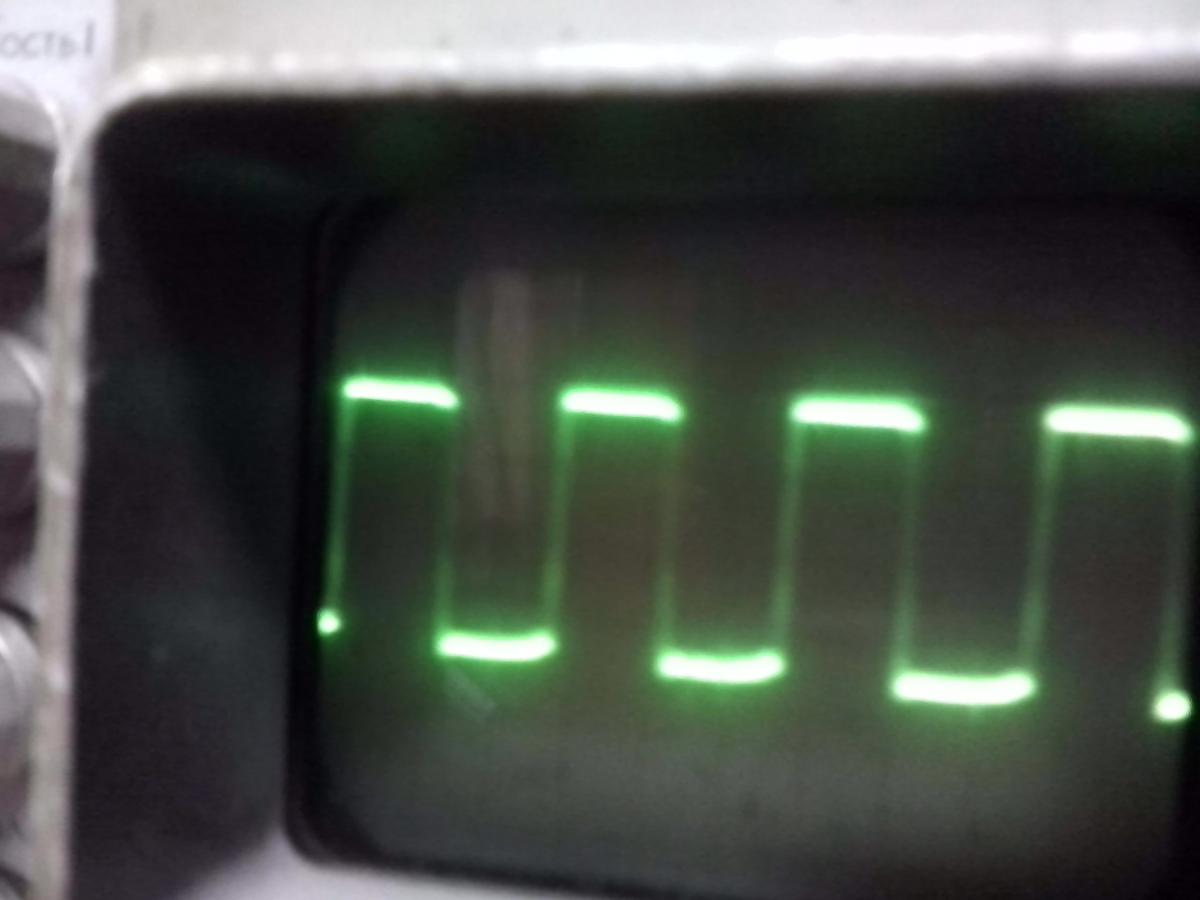

Осчилограмма снята на затворе ключа(у меня 23N50),размах приблизительно 40 Вольт,время полуволны 10микросек. Кто силен в теории подскажите,куда рыть?
Трех этажка, их много клонов с разными названиями, см подобное тут: http://valvol.ru/forum6.html
Спасибо.Перед созданием темы перечитал несколько веток.Что б задать вопрос,там длительная регистрация.Добавлю к своему вопросу-рисунки осцил. на 4 плечах одинаковые.Цитата:
Сообщение от aleksz9419
диоды проверь на выходе , еще бывает что один из трех ВЧ трансформаторов умерает или сколько их в вашей модели , но тогда лампочка перегева горит вроде
Все,победил.Оказался дохлым полевик IRF9Z34N.Хотя в плате звонился нормально.
