WEIPU MMA-250

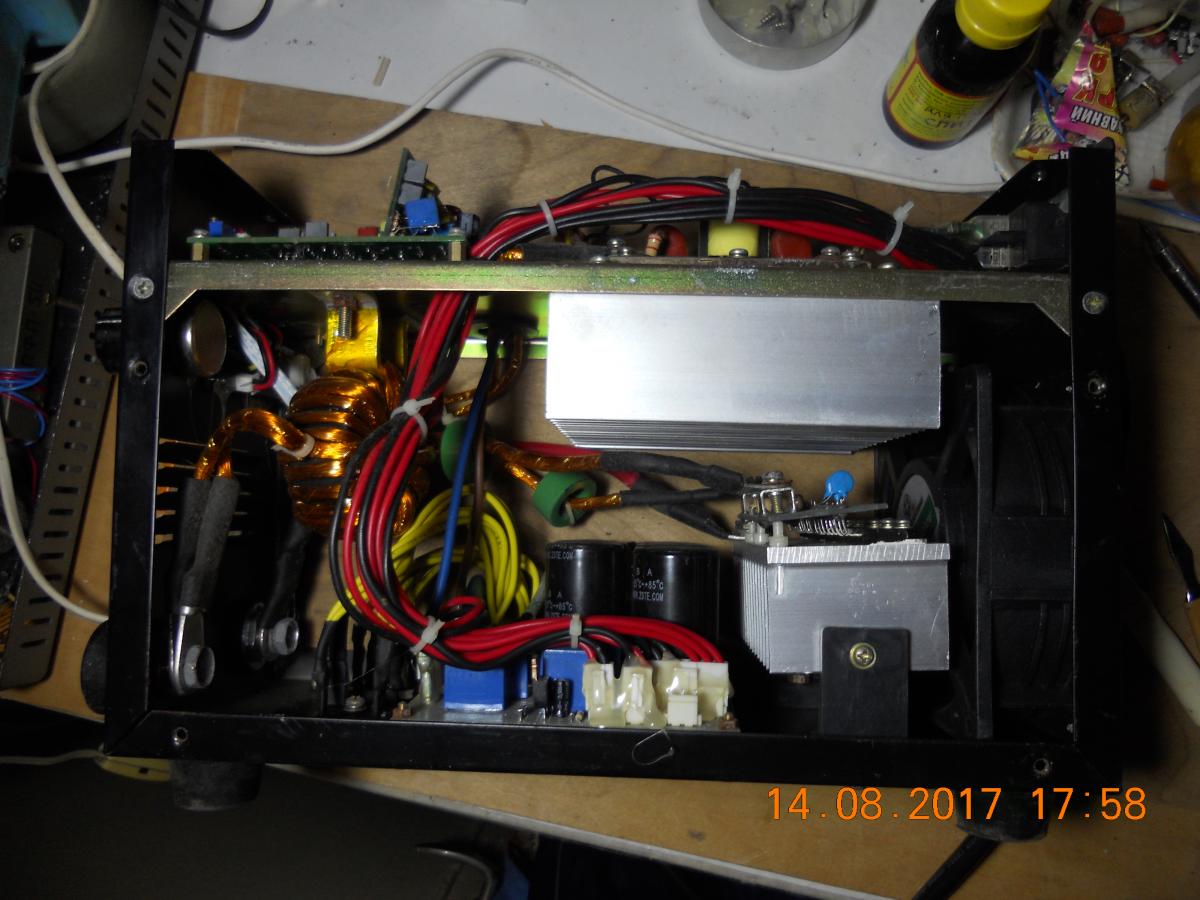

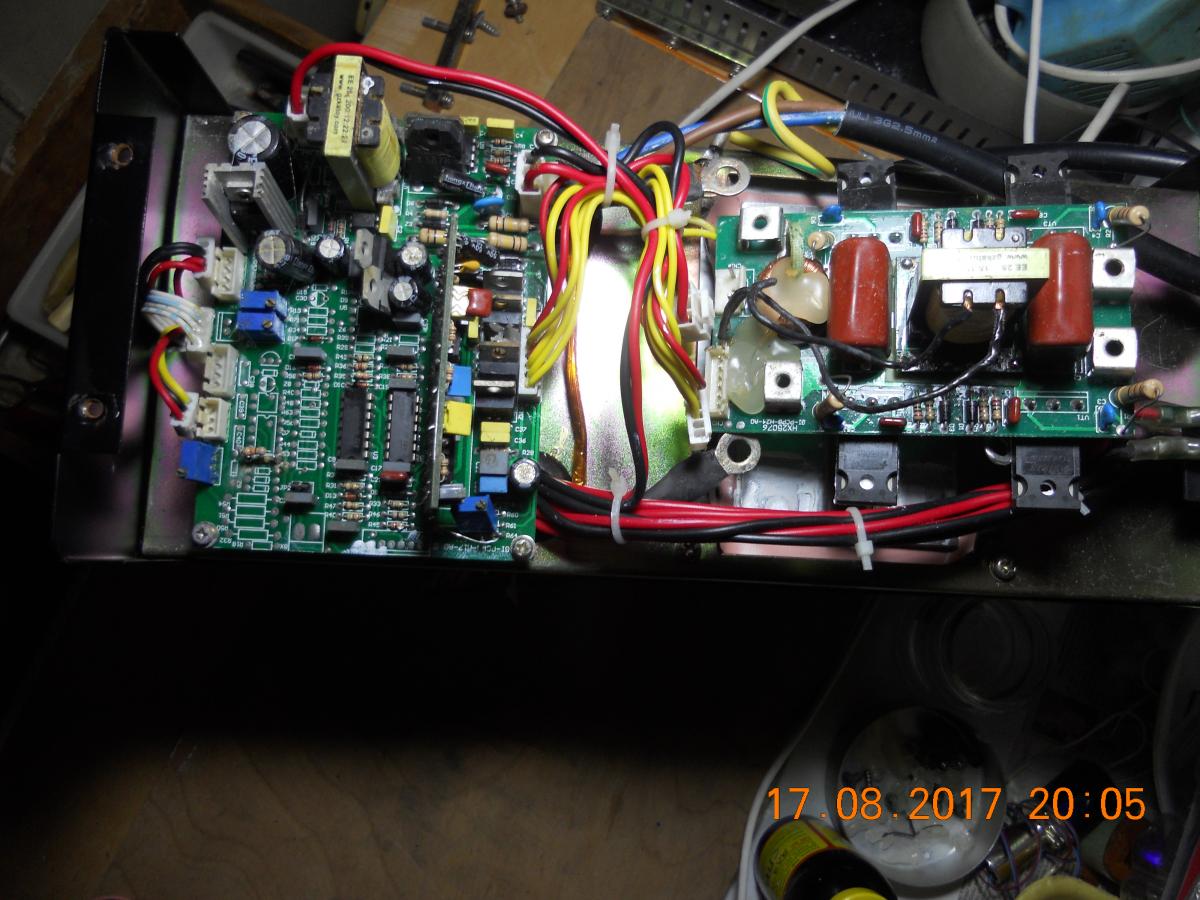

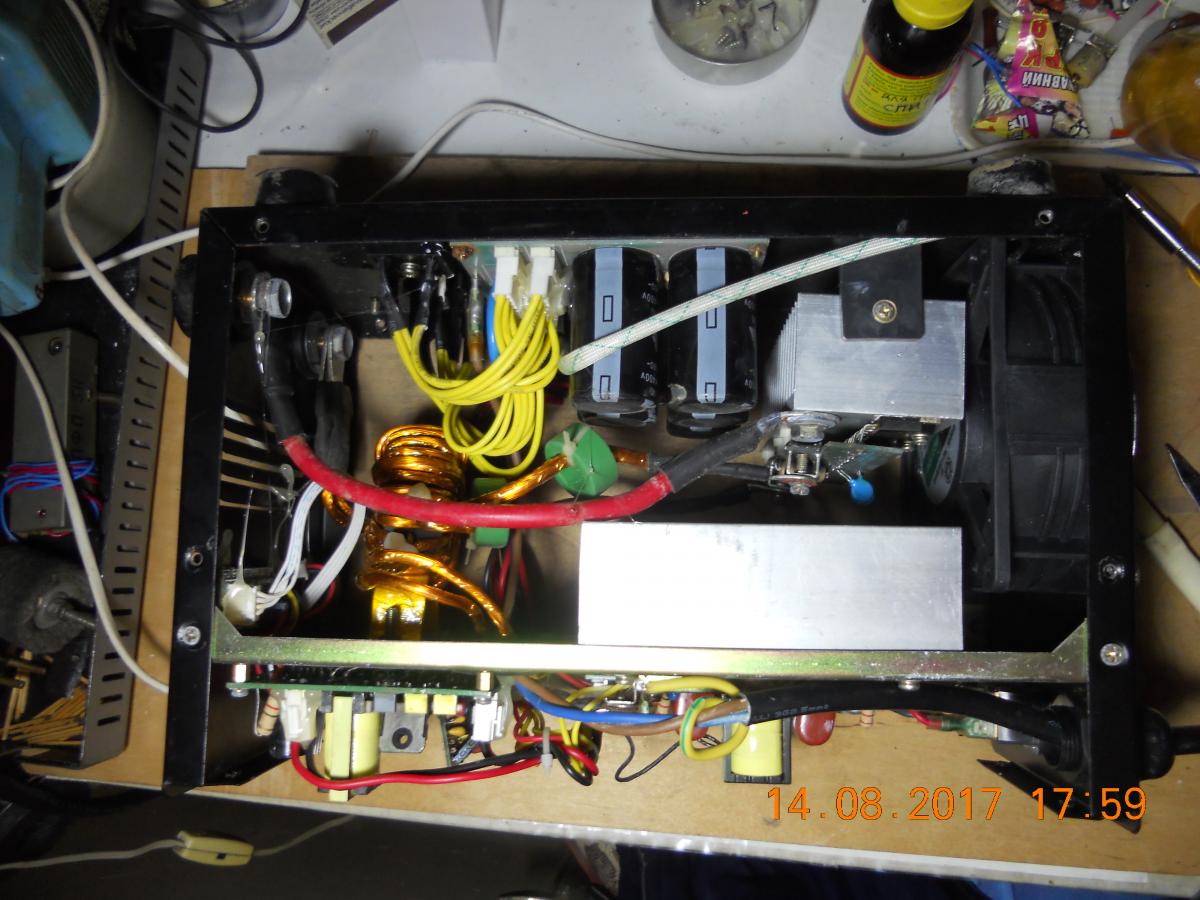

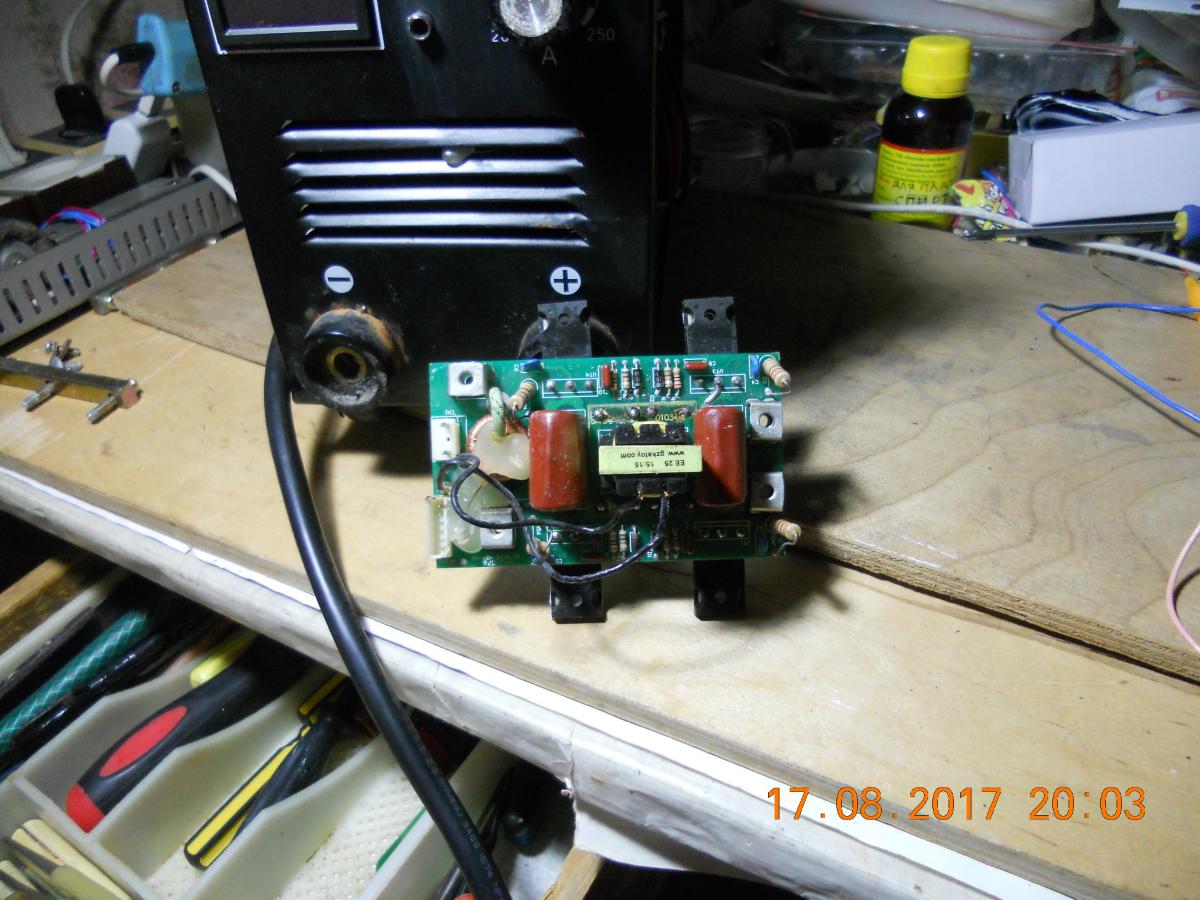

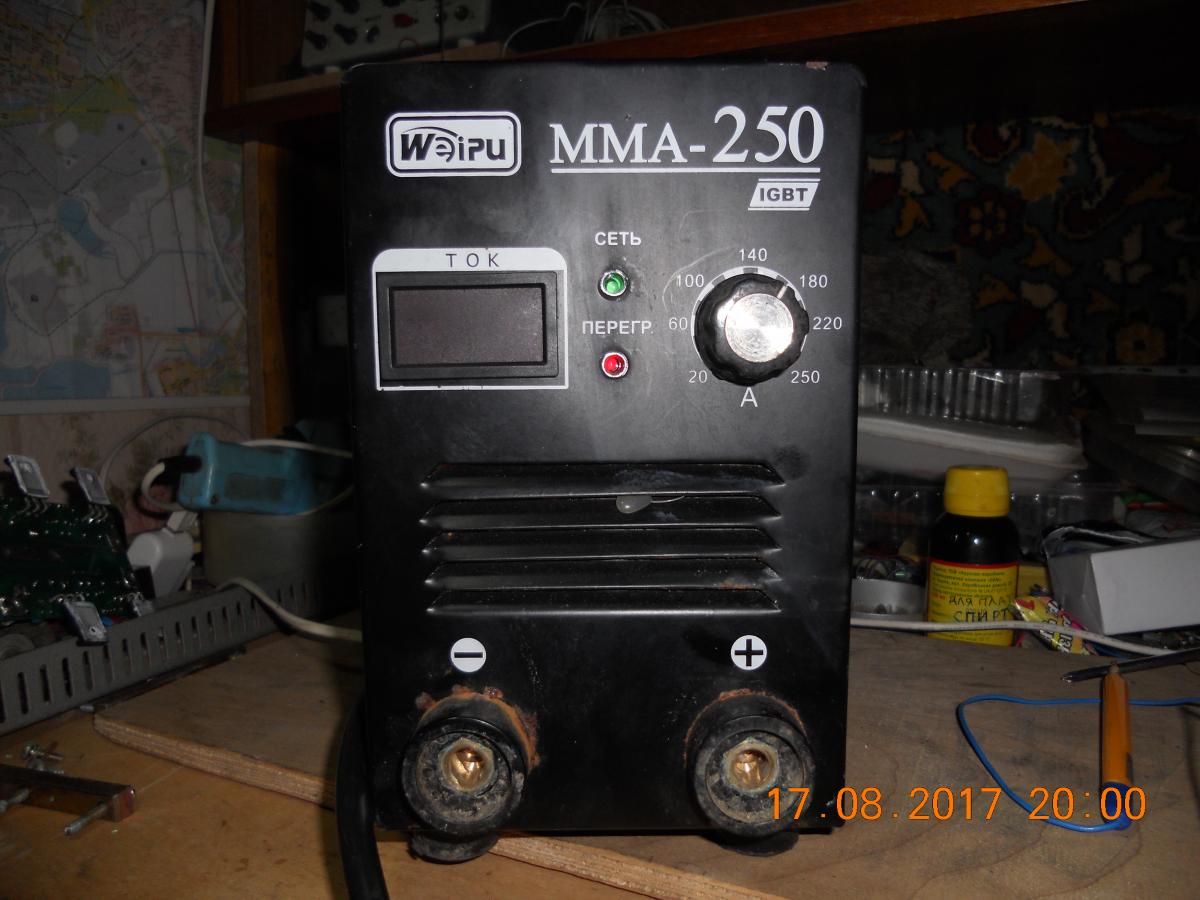

Уважаемые форумчане, помогите пожалуйста со схемой WEIPU MMA-250 (такого чуда я не нашёл?)Вложение 6571Вложение 6572Вложение 6573Вложение 6574Вложение 6575Вложение 6576Вложение 6571Вложение 6572Вложение 6573Вложение 6574Вложение 6575Вложение 6576

http://weld.in.ua/forum/album.php?albumid=30 схожесть 80-90 процентов

Спасибо большое!!! Попадалась мне эта схема но я её потерял? Буду ломать голову дальше. БП работает, ток регулируется а на выходе О???

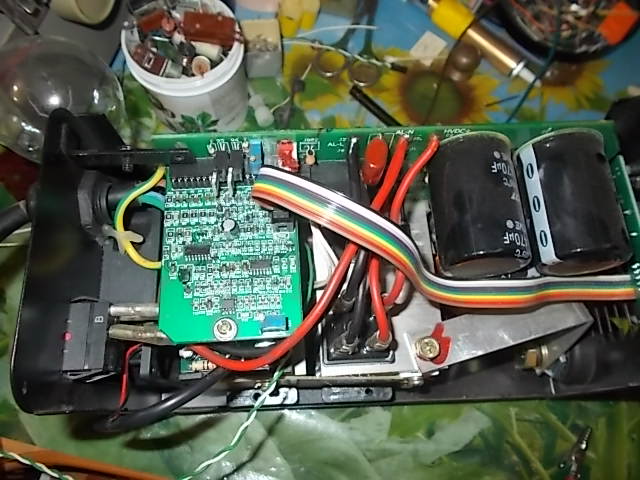

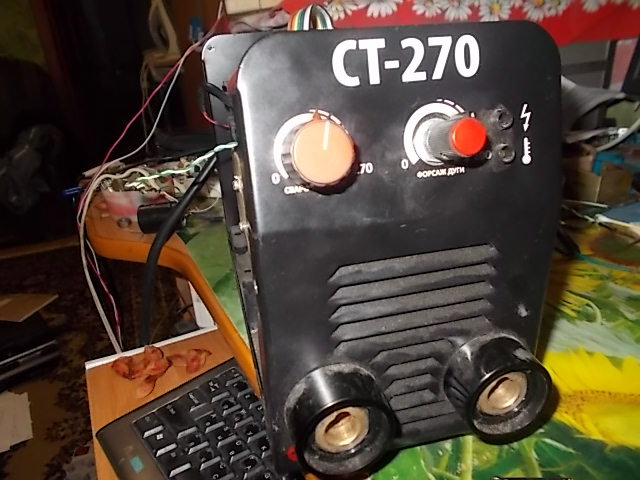

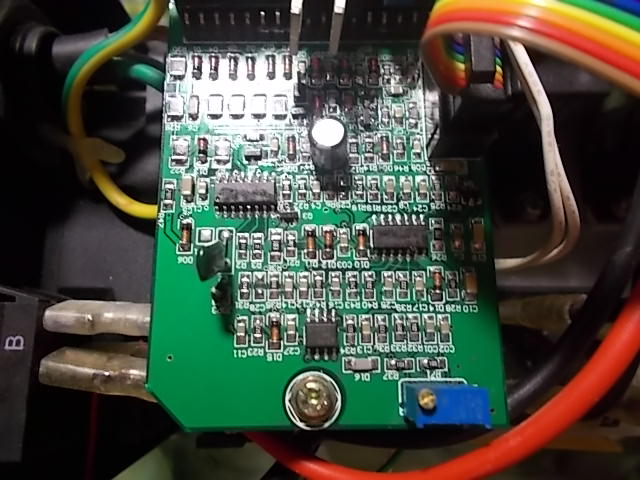

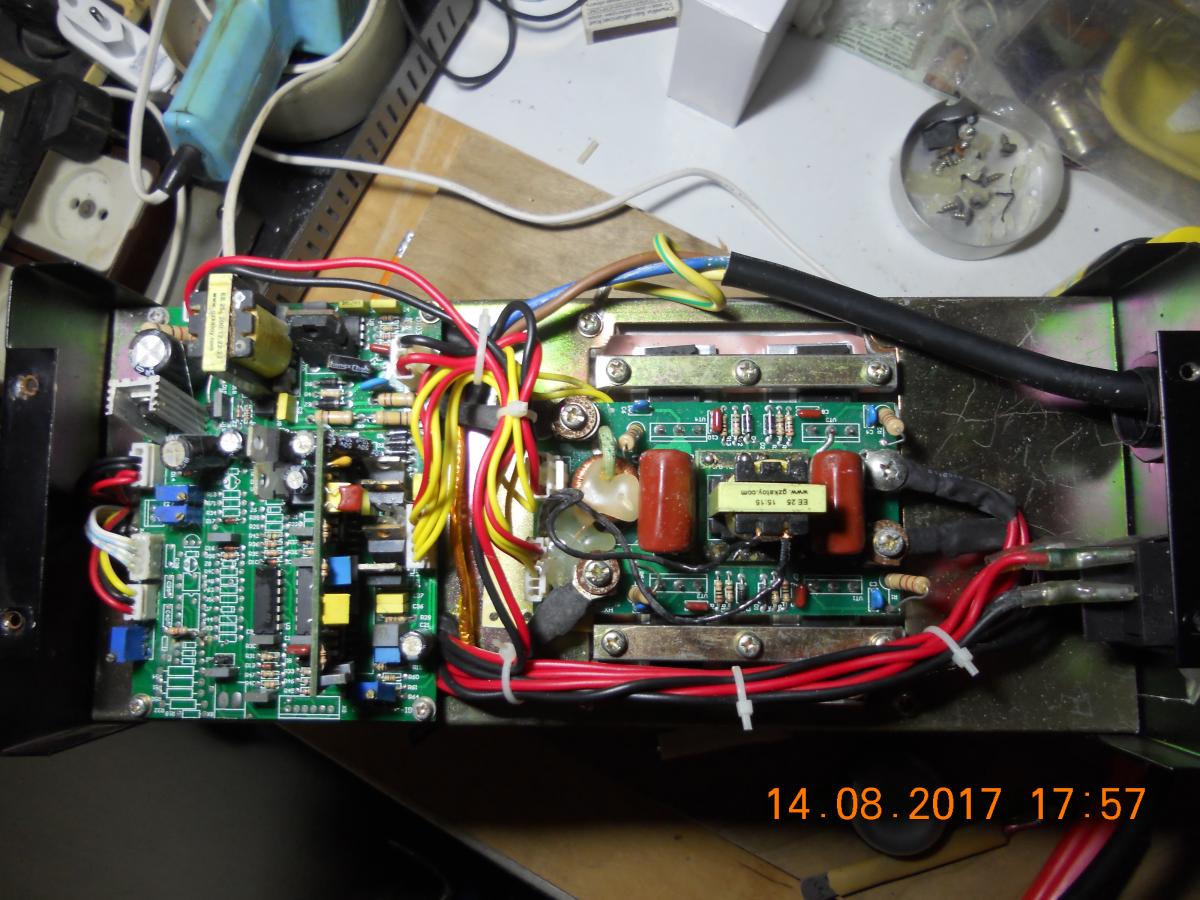

Здравствуйте, коллеги !Может кто сталкивался с таким аппаратом На вых. нет напряжения. Шим на SG 3525 на 16 ноге =5В. на 5 пила. на 8 ноге напруги нет.Блок питания на ТОР224 в место 15 В 10.8 вместо 24 В.19.4 В.Будет ли запускаться управа с такими напряжениями? Может схема есть у кого. Вложение 6623Вложение 6624Вложение 6625

"Блок питания на ТОР224 в место 15 В 10.8 вместо 24 В.19.4 В.Будет ли запускаться управа с такими напряжениями? Может схема есть у кого."
А если управа запустится - будем ждать когда выйдет из строя что то другое, пото му что дежурка работает неадекватно. Я бы отключил силовую часть
( на всякий случай ) и делал дежурку. На фото нет узла дежурки, что стабилизирует напряжение на выходе? Посмотрите выходные электролиты для начала.

Фото дежурки желательно сделать бы.
