Инвертор Дружба Нужна схема или помощь

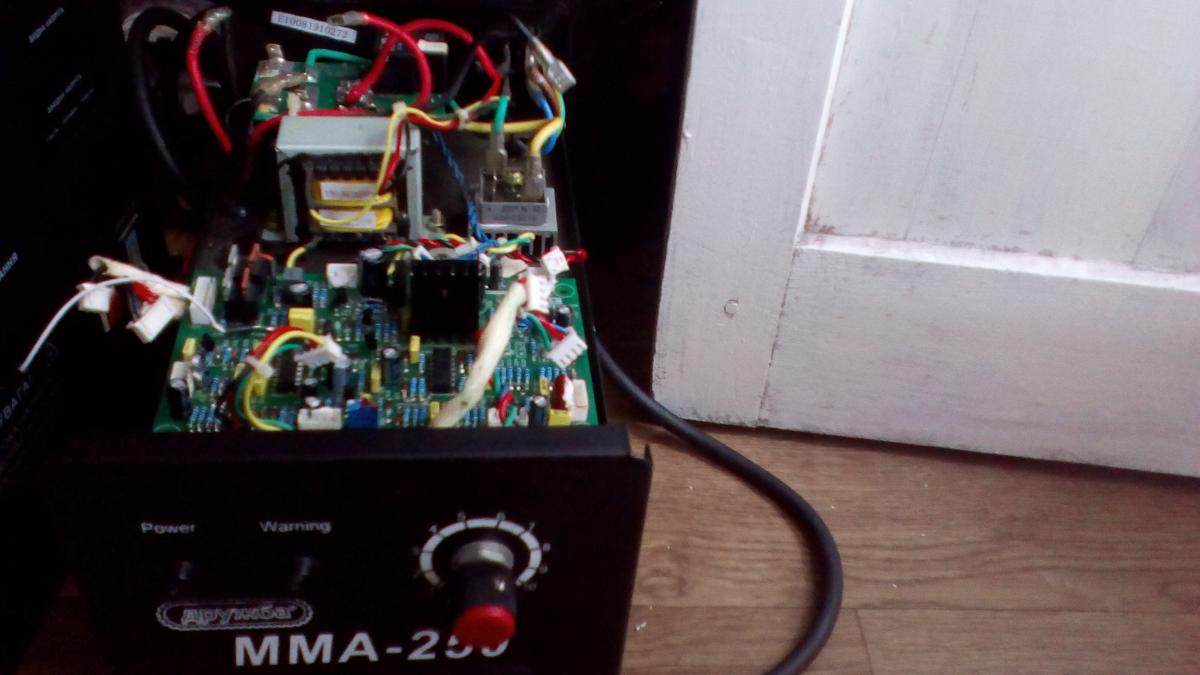

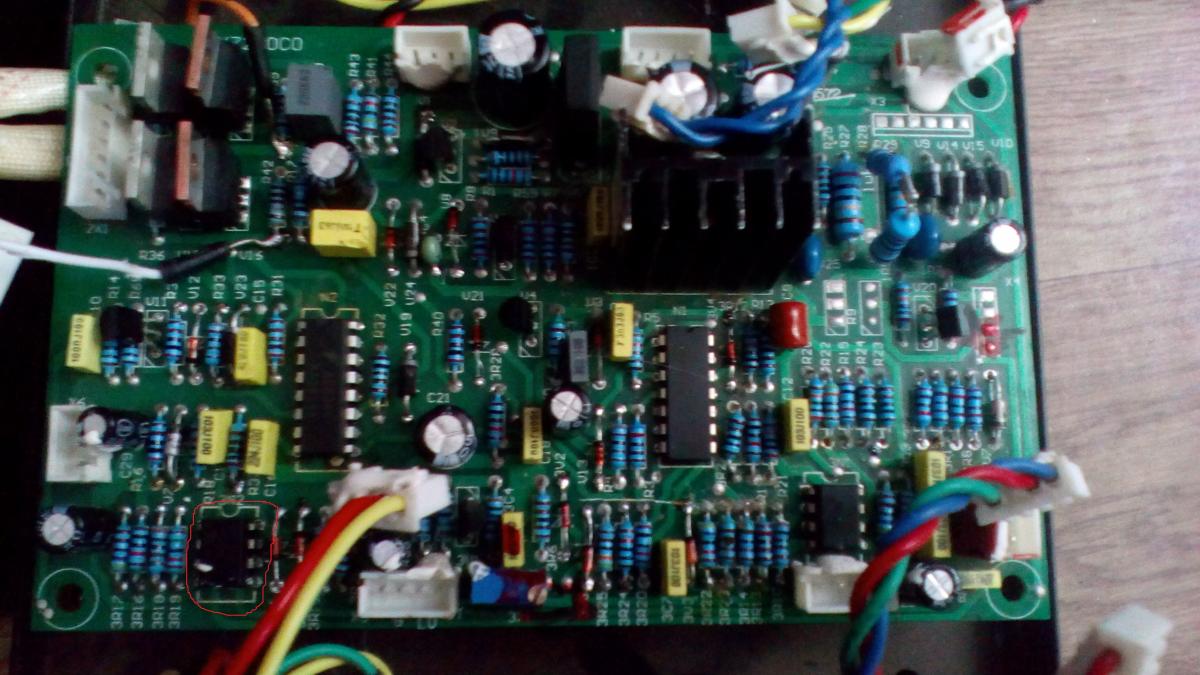

здравствуйте нужна помощь , Аппарат Дружба ММА-250 аналоги ИЖ-МАШ и Favorit силовая часть G80n60 Управление КА3525 . два усилителя LM239 и компаратор LM293 1шт , вылетело 2 транзистора , ШИМа нет с 11 и 14 ноги 3525
Напряжения КА3525
1- 0v ( подключен к 12 ноге ,земля )
2- 5,1v ( идет с 16ноги через резистор )
3- 0v
4- 0.44v ( ШИМ есть 4v -37 KHz )
5- 2.13v ( Пила есть 37 KHz )
6- 3.68v
7- 2.04v ( Пила есть )
8- 4.8v
9- 1.12v
10- 0v
11- 0.16v ( при 140вольт на входе 0,25v-0,35v изменяется в зависимости от входного напряжения )
12- Земля
13- 13.42v ( через 100ом резистор подключена на 15 ногу )
14- 0.19v ( также как и на 11ноге )
15- 14.38v
16- 5.1v


Выяснил что когда выпаеваешь Усилитель LM293 - LM 293 Исправна на 9 ноге 3525 поднимается напруга с 1,12 v до 5,5v и ШИМ на 11 и 14 появляется
пересморел всё , уже не знаю где искать неисправность , ещебы схему на управление если есть такая

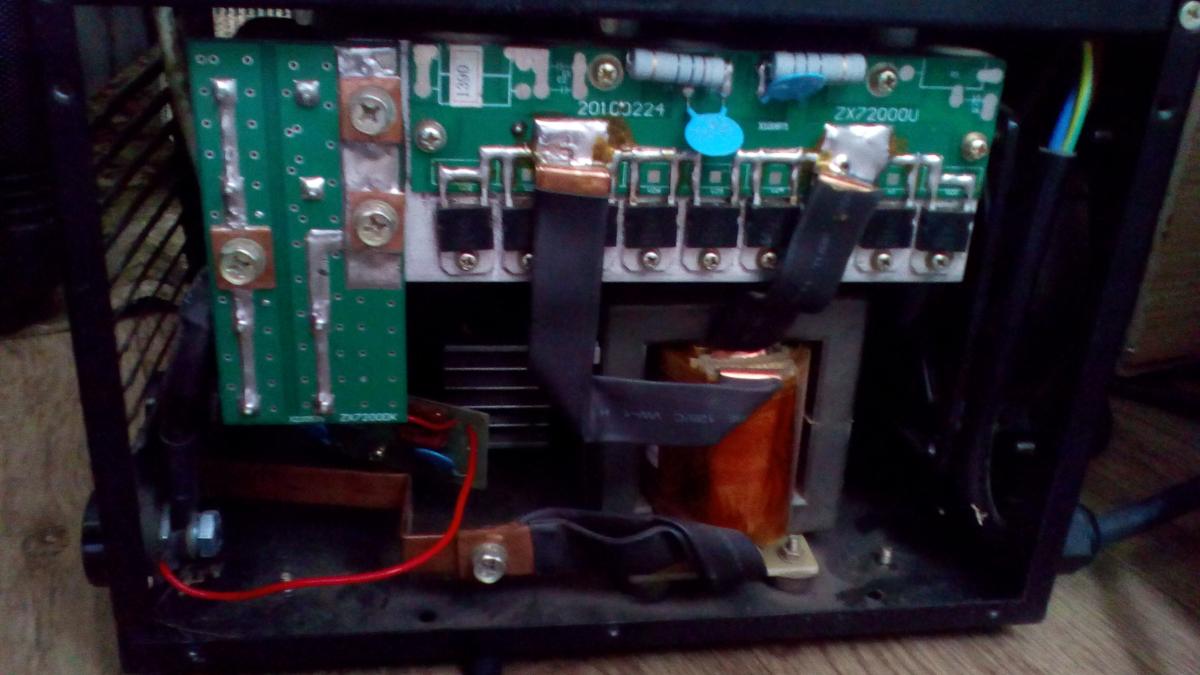

Вложение 6567Вложение 6568Вложение 6569Вложение 6570

я вот вижу,два транзистора впаяны,то есть это полумост,верно?напряжения нет на выходе совсем,или чтото есть?

Очерёдность действий :
1. Выпаиваете силовые транзисторы или откидываете затворные резисторы.
2. Запитываете управу от стороннего источника.
3. При выпаяной lm293 (типа работает ШИМ) смотрите осцилом импульсы на ВСЕХ 4 затворах, должны быть одинаковые и правильные.
4. Ставите 4 ОДИНАКОВЫХ силовых транзистора, возвращаете 293 на место.
5. Внимательно прозваниваете цепь от датчика тока до КА3525, непонятно есть у аппарата шунт или нет.
6. Ищите возможность разорвать + или - между электролитами и силовыми транзисторами.
7. В разрыв включаете лампу 100-200Вт.
8. Запитываете инвертор штатно, лампа не должна ярко светиться(может вообще не светиться).
9. Смотрите, есть ли какое напряжение на выходе.
10.Дальше лес гуще...

Диоды выходные прозванивали ? Индуктивность транса не "0" ? Датчик температуры в норме?
Полное название транзисторов, а то вроде как мост, обратные диоды должны быть...
Качество фото оставляет желать лучшего.

Шунта нет на аппарате , КЗ на выходе нет - диоды целые ! полное название транзисторов G80N60 UFD . копая с усилителя LM 293 выяснил если подать на еще один участок платы 15 вольт , тогда все выравнивается на 9 ноге 3525 становиться 5 вольт и ШИМ есть

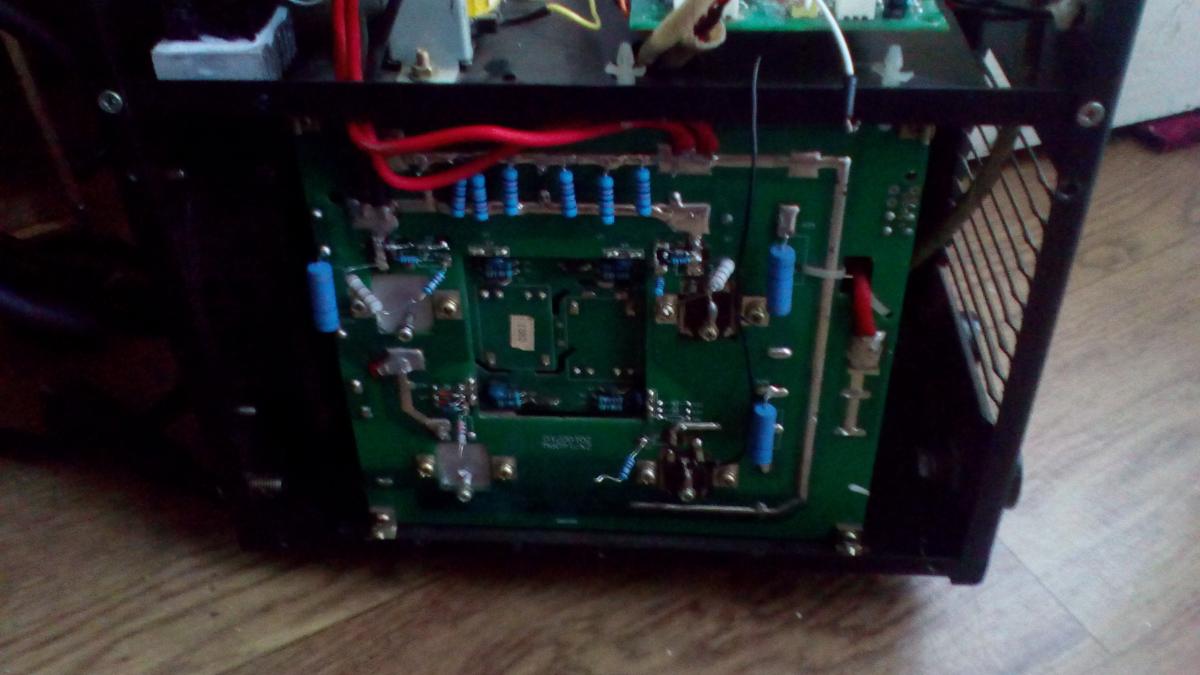

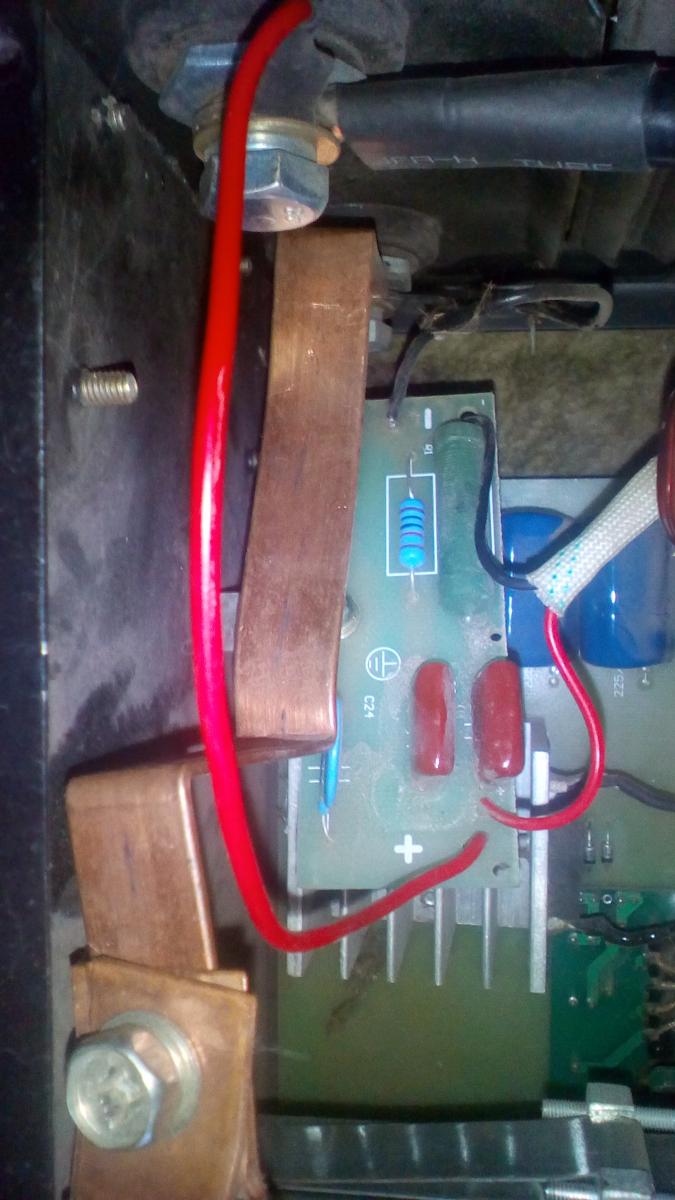

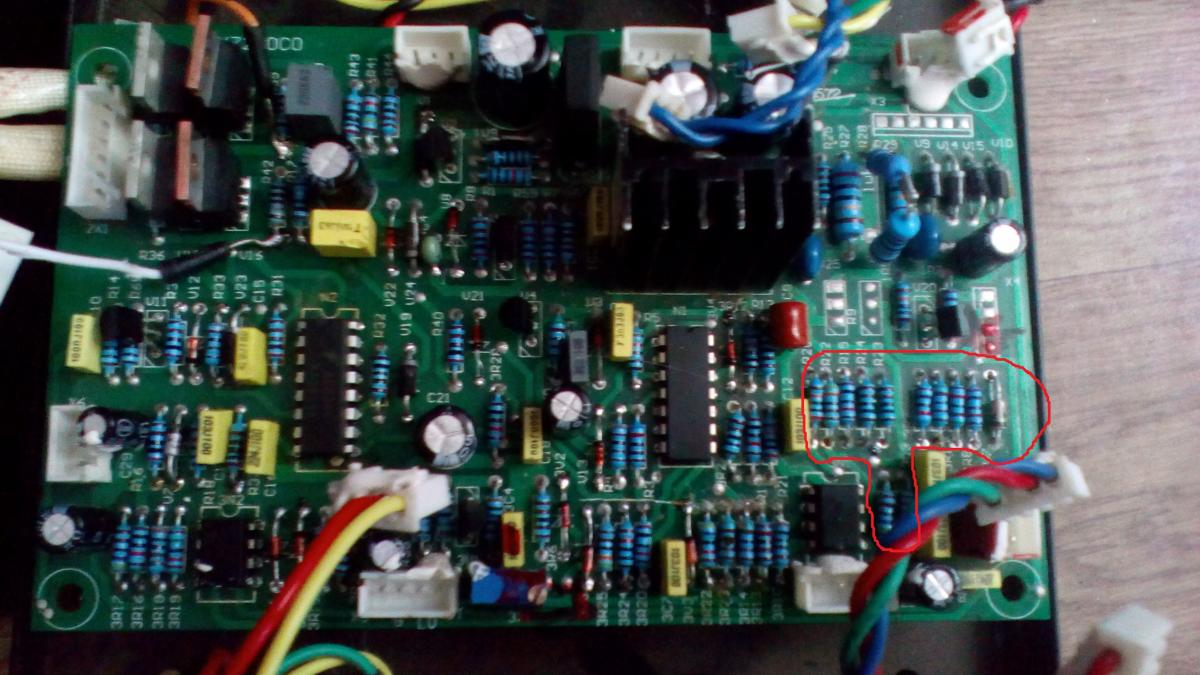

только не понятно как на етом участке образуется питание , там все дорожки ведут к платке которая падает на выход + и - ето наверно обратная связь для ограничения тока и стабилизации Вложение 6577Вложение 6578

после того как стрельнули , я 2 выкинул и 2 отключил чтоб сигналы проверит , и теперь не могу разобраться с управой , ни разу с такой не сталкивался , самое обидное что пересмотрел все элементы а всё целое ( диоды и стабы заменил все

Спасибо кто ответил и откликнулся на помощь ,, выпаял LM293 проверил все сигналы на затворах , сигналы норма везде , запаял всё на место собрал , пришлось дорожку резать чтоб лампу вставить , подал напряжения и оно заработало и даже варит и ток регулирует )
я так до конца и не понял как оно ШИМ включает , но сначала на затворах маленькие тычки происходят - приоткрывают транзисторы , потом писк и поевляется нормальный сигнал , наверное при етих тычках проходит не большая напруга через всю цепь чтоб проверить целостность силовой цепи , падает на выходные клемы а с них через ету платку идет на усилитель и поднимает напряжения для работы ШИМа

Первый раз вижу такое управления в сварочном инверторе

Похоже на ограничение напряжения ХХ.
