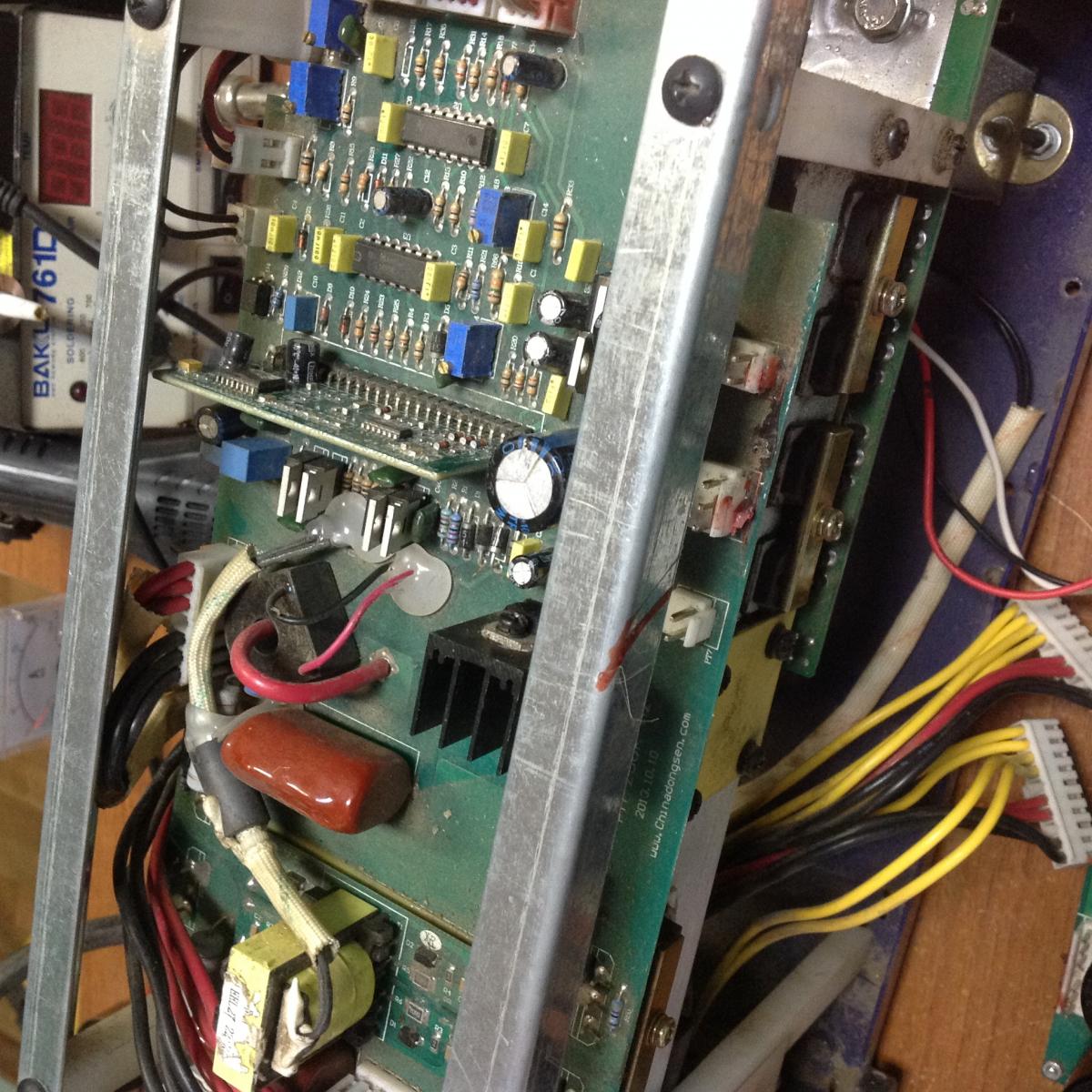

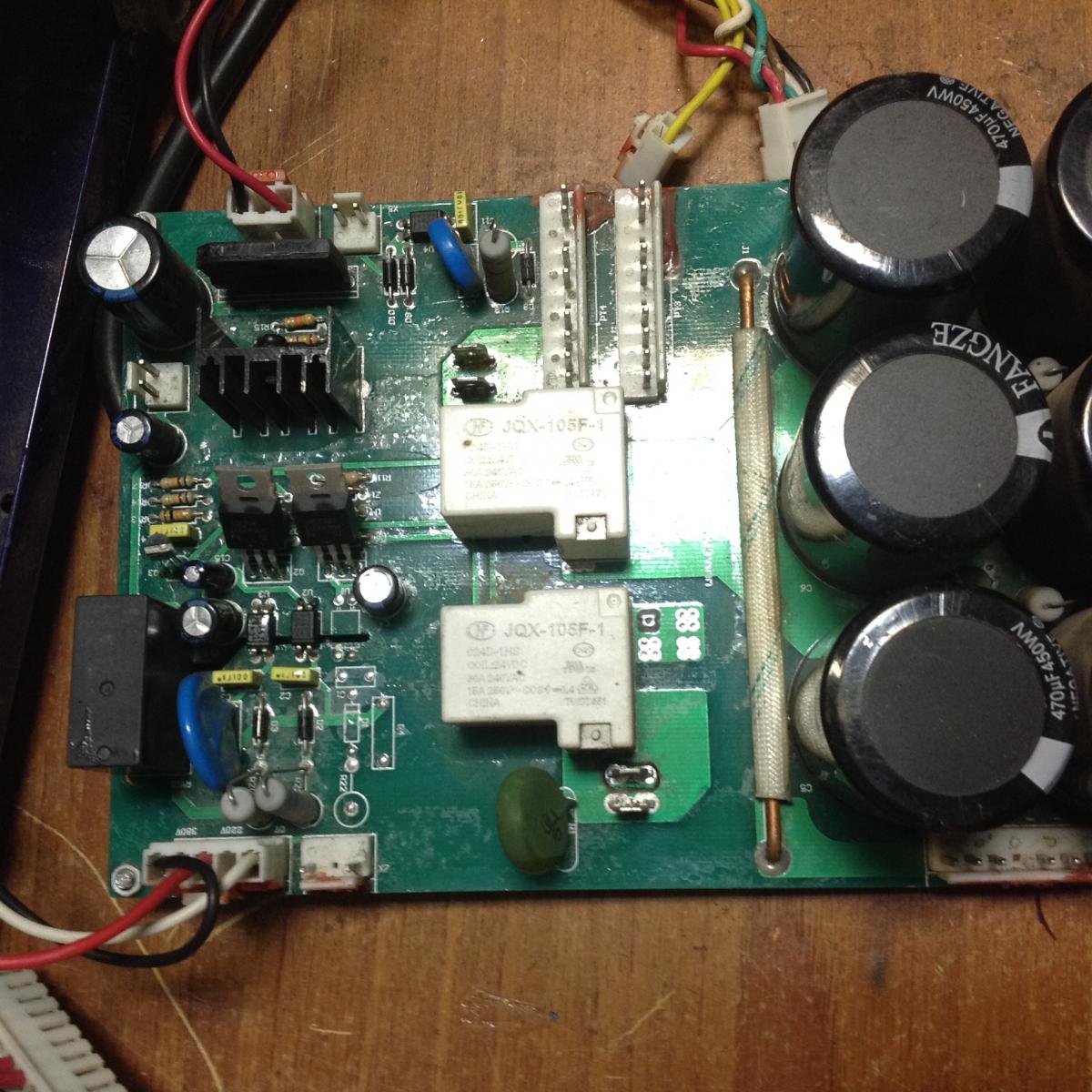

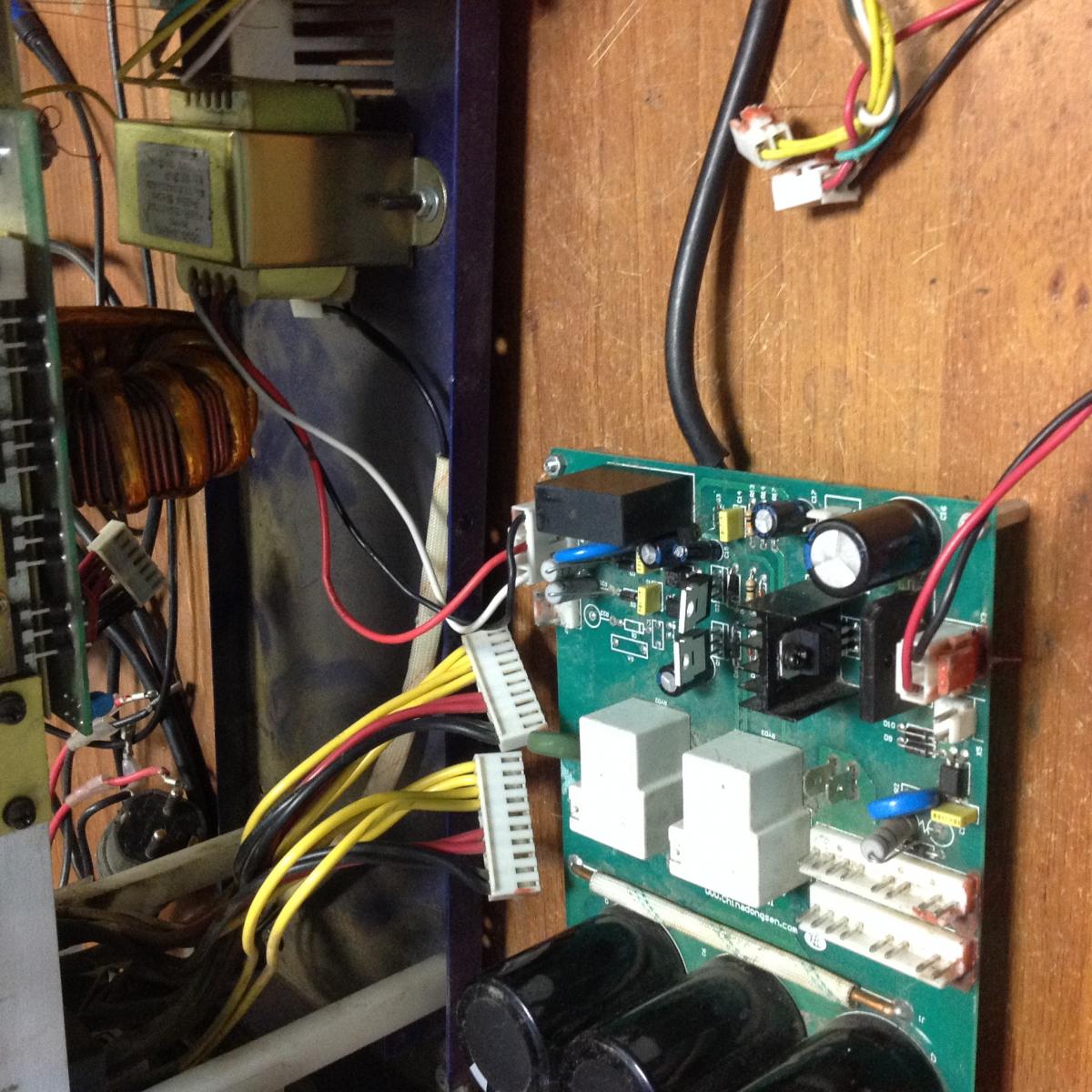

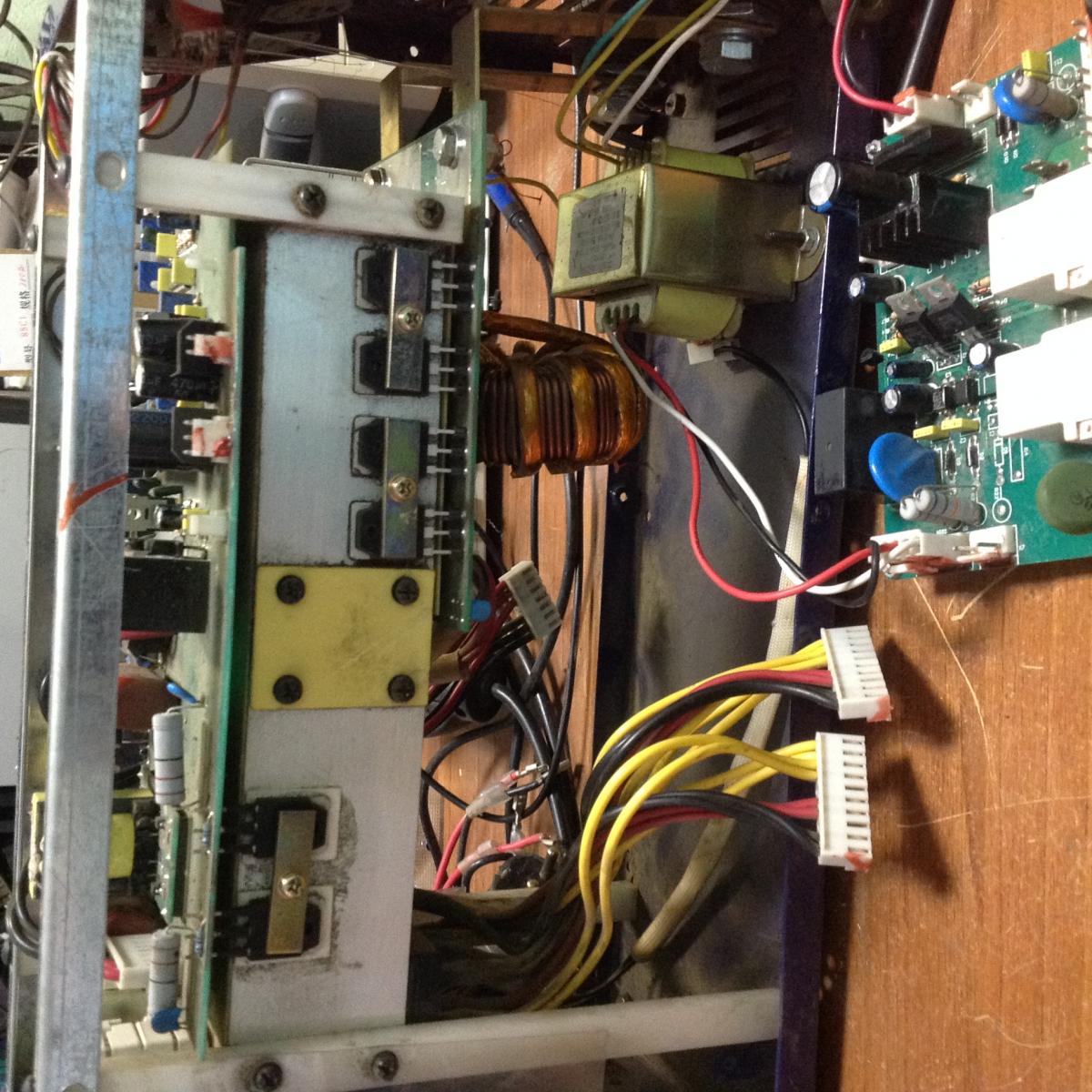

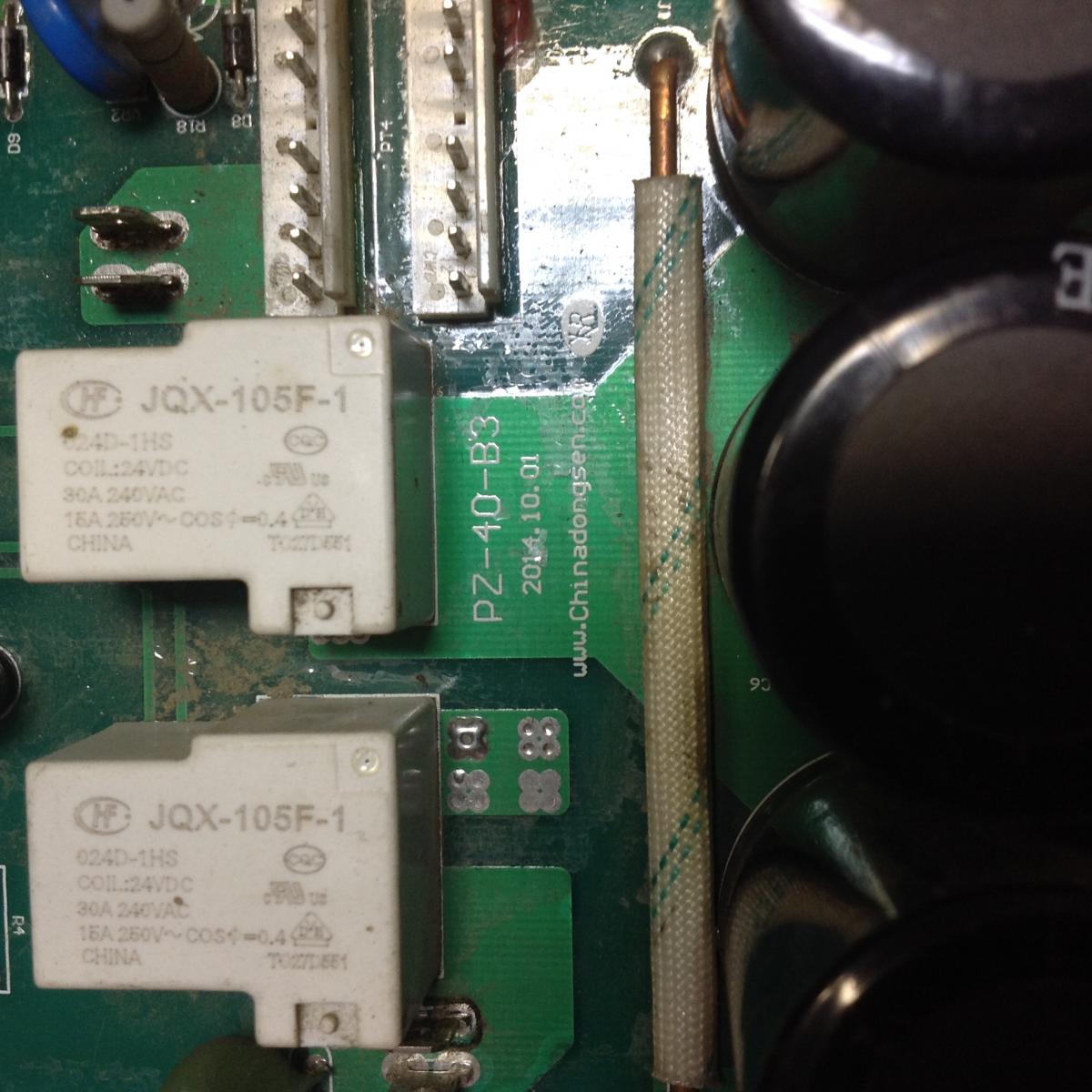

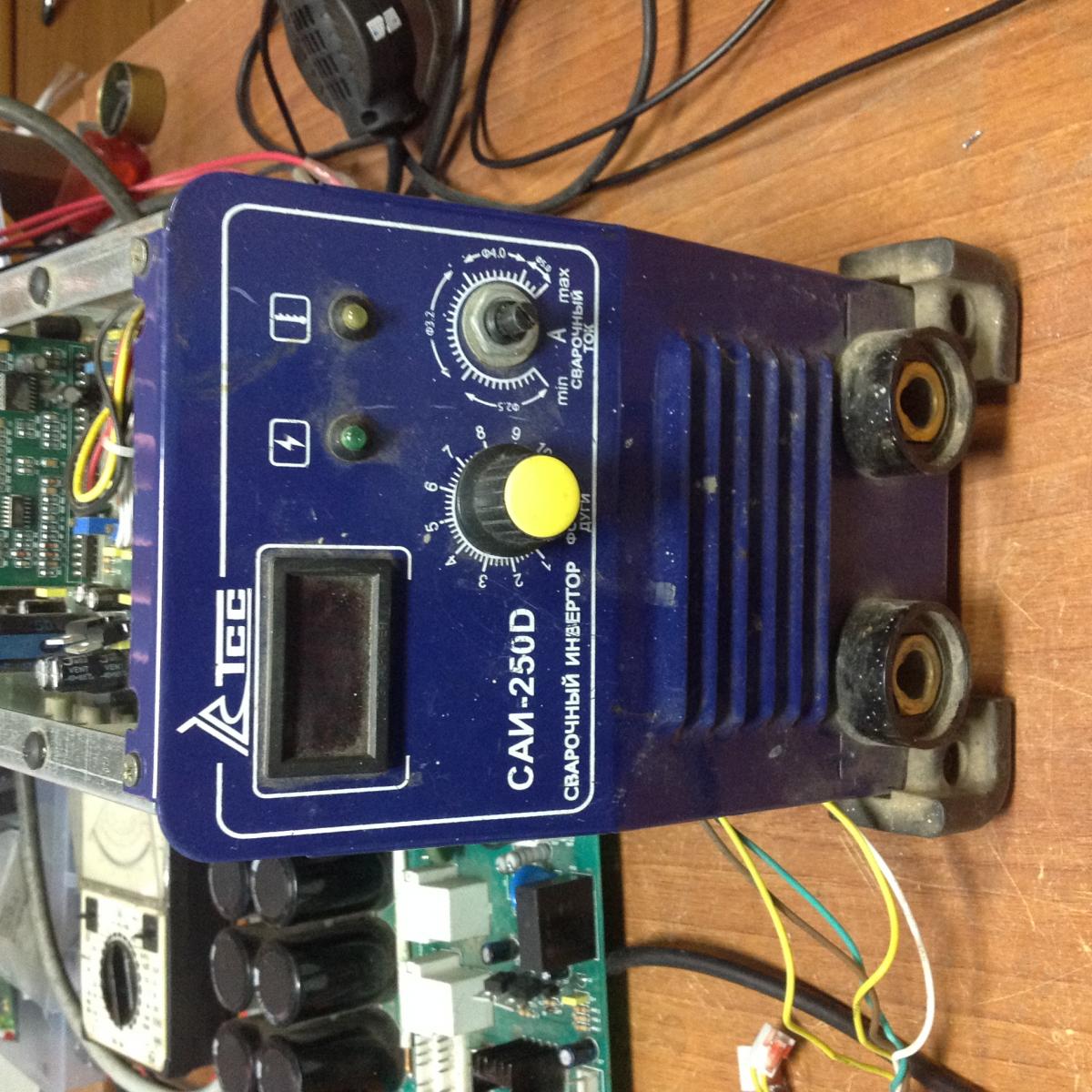

Добрый день! Нужна схема сварочного аппарата САИ250D, трех этажный, отдельный трансформатор на 24В. В блоке питания стоят два полевых транзистора IRFZ24N которые управляют катушки реле на включение 300В[ATTACH=CONFIG][ATTACH=Вложение 6233Вложение 6234Вложение 6235Вложение 6236Вложение 6237Вложение 6238CONFIG]0[/ATTACH]6232[/ATTACH]2
схему не встречал,а что неисправно(в общих чертах)?
Добрый день! Не запускался. Но я прошелся по плате, посмотрел что куда, поменял полевые транзисторы и транзистор на управление затвором, он запустился, дежурное питание восстановил. Но нашел 3 сгоревших силовых транзистора, в драйвере сгорело сопротивление. Восстановил запустил, на выходе 65В когда подаешь нагрузку срабатывает защита, напряжение падает до 3В импульса с ШИМ контроллера нет, а сейчас вовсе нет напряжения на выходе, нужна схема и мне не понравилось работа генерирующего трансформатора, сильно писк создавал. Вот такие пироги.
http://weld.in.ua/forum/album.php?al...achmentid=3167 знаю по дежурке не совпадет,но может управление и сила совпадет?
