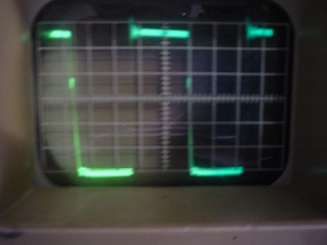

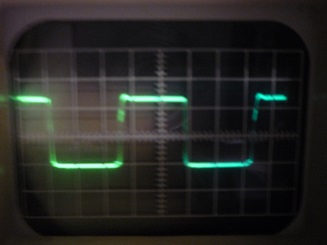

Косой мост. Битые ключи 4ШТ IRG7PH42UD заменил на FGH40N60SFD по одному в плечо. Запустился , транзисторы чуть теплые через 3мин(без радиаторов) а резисторы снабберные 33 ом нагрев больше 50градусов. На фото длительность 3мкс/T, амплитуда Uбэ - 10в ,Uкэ -100в клетка. 1фото -верх ключ бэ 2фото -верх ключ кэ 3фото -нижн ключ бэ 4фото -нижн ключ кэ 5фото- на трансформаторе
Спасибо.
Вложение 6034Вложение 6035Вложение 6036Вложение 6037Вложение 6038
Рабочая частота - 74кгц
проверить сетевую пленку,если в порядке,то вообще они там и греются
ЧТО за сетевая пленка? Поясните -о чем идет речь.
извиняюсь,пленочный конденсатор по +310
CBB 23 630V 224K стоит параллельно электролитам , действительно был с потерей емкости, замена не повлияла на нагрев резисторов.
но повлияет на живучесть транзисторов.
как замеры что изменилось ? осцылограммы чуток отличаются а конденсатор полагаю не параллельно электролитам а снабберный .
ничего не изменилось. подал сигнал с внешнего генератора на полевик ТГР посмотрел форму на З-И вых ключей ( эквивалент резистор 220 ом)-отличная форма Не пойму почему в реалии осциллограммы не айс. Конденсатор стоит плюс- минус 300в.
ничего не изменилось
