Ищу схму управления от инвертора Fubag in 160, или фото этой части платы
Ищу схму управления от инвертора Fubag in 160, или фото этой части платы
Гляньте:
http://valvol.ru/topic815.html
И там еще много тем по данному девайсу.

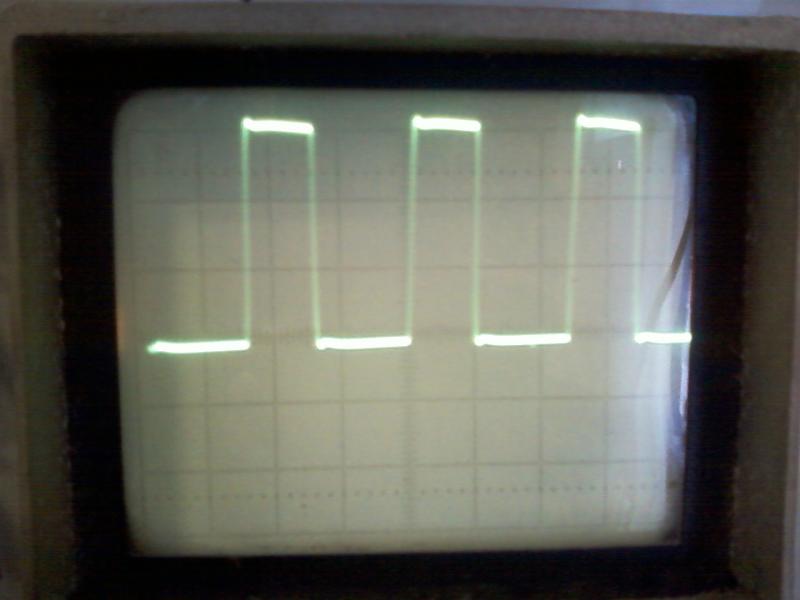

Не знаю так ли пишу ответ, на форуме впервые.Смотрел но там фото не очень четкие не разглядеть номиналов.В нете нашел схему выходного каскада Fubag in160 и фото которое искал но на нем не видно краев платы. Мой fub сильно подгорел, телевизоры ковыряю а вот с инвертором столкнулся впервые. Многие детали мне не были знакомы, да еще отсутствие схемы и деталей немного озадачило.Прочитав несколько статей ,стало немного ясно, начал ремонт – выпаял все сгоровшие детали, поторопился надо было сфоткать. Просто поначалу подумал, что придется делать упрошенный гибрид. Силовые диоды заменил диодным мостом, поводами восстановил испарившиеся дорожки. Заменив горелые детали запустил БП. Два напряжения по 15В выдает, вентилятор крутит. Блок управления собираю по схемам из статей на uc3845 и ir2110 , родных деталей нет. пока эксперементирую. Меандр есть 160кГц многовато надо 80 наверно напутал с емкостями, нет регулировки выходного тока, с цепью регулятора еще не разобрался, с оптрона от микроконтроллера идут импульсы скваженность которых меняется при вращении регулятора тока, и с ограничением тока надо восстановить цепь от 19 точки схемы выхода к 3й ноге 3845 но не знаю что там было, на фото не видать, если кто знает нарисуйте или хорошее фото. Хотел показать найденную схему и фото но не знаю как или надо создавать новую тему?Цитата:
Сообщение от Andt61
Вчера кое что нашел, подходит от Gusmi. Собираю цепь регулировки тока. Транзисторы ковыряю из разных плат,проверяю проводимость и ставлю,но там два полевика ???... поставил прстые. При вращении рег.тока изменяется напряжение на первой ноге 3845 а с меандром ничего не происходит кВложение 290Вложение 291Вложение 292Вложение 293то подскажет правильно ли это?, или нужны полевики?Цитата:
Сообщение от los
Помогите найти G10N60 4шт. для силы, во всем остальном разобрался.
Хорошенько пролопатьте темы у Володина по ремонту Gysmi, IMS . Fubag - там точно люди писали на что меняют и где берут.Цитата:
Сообщение от los
PS.По России вроде как в Чип-Дип.
Просмотрел много тем, убедился что ключи в обоих плечах силы должны быть одинаковы, если менять то оба плеча. В корпусах ТО 263 аналогов не нашел в других не поставить они припаиваются.
1.Менять весь "баян" транзисторов - правильно.
2.Я в Украине, посему (т.к. БЛИН! РАЗНЫЕ ГОС-ВА! ) по поставке комплектации от нас вряд-ли помогу ...
Но: platan.ru, ЧИП и ДИП , efind.ru - там аналоги должны быть.
Корпуса рассматривай не только 263 , но и D2Pak, а также народ ставил в ТО-220 с соотв. обрезаниями.
Покопай у Володина темы про Gysmi, IMS, TOP 3200 - топология общая, замены описаны, а ГЛАВНОЕ - методика пайки , в этих аппаратах "хитрые" платы силового модуля.
Где-то так.
Поиски G10N60A затянулись, решил впаять в одно плечо G30N60 2шт, корпуса не резал, припаял их приподняв над платой через медные квадратные пластинки. Включил - работает на х/х дает 70 В. Стал пробовать с нагрузкой электрод 2мм рег установил 70А.Дуга зажглась 1-2 сек. сдох. Вентилятор крутит, открыл крышку, разорвало драйвер. глубже не смотрел ключи верняк сдохли, надо искать оригиналы.
Я выше писал - менять весь баян!Цитата:
Сообщение от los
Драйвера тщательно проверить все элементы.
По возможности проверить, не пробиты ли места установки горелых деталей на радиатор (но т.к. стартанул и поварил - это врядли).
