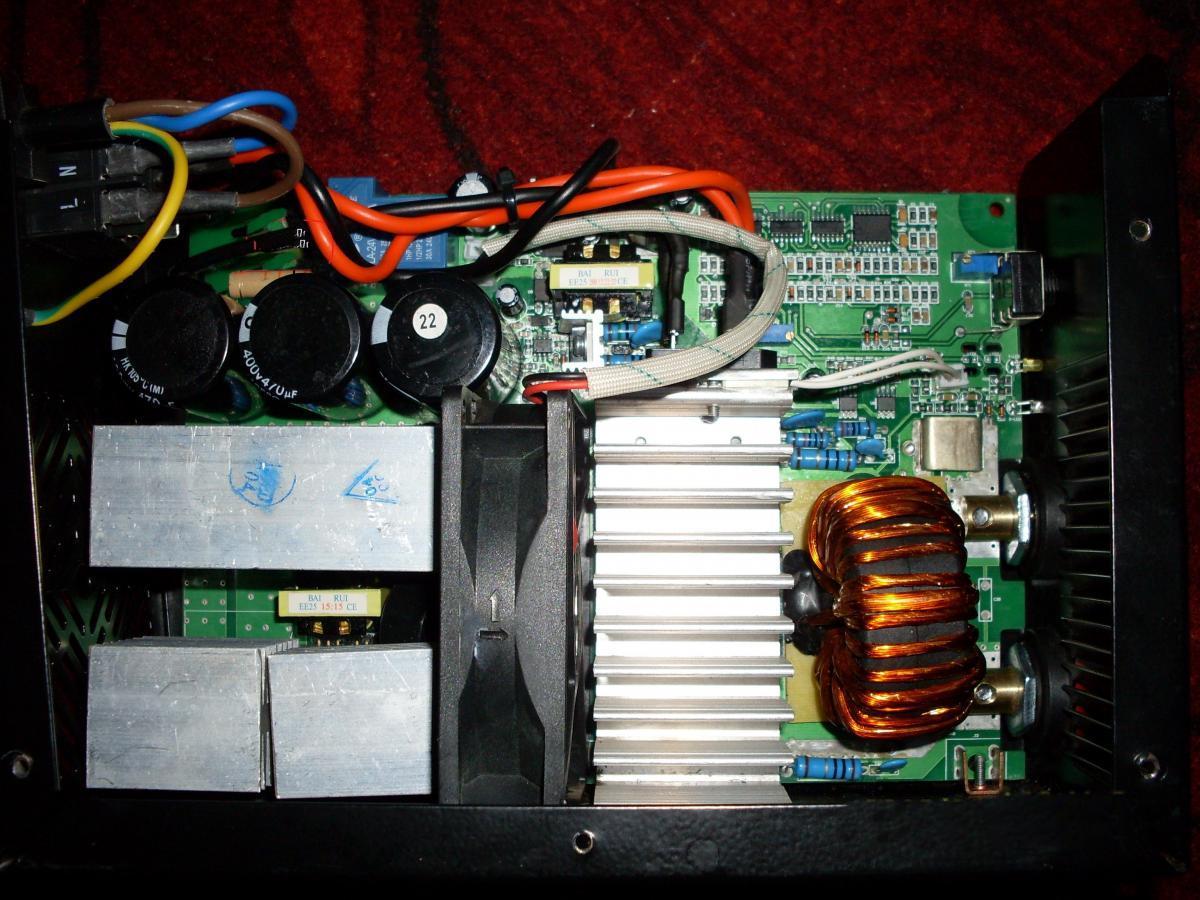

Принесли на ремонт вот такое чудо.
Вложение 4976

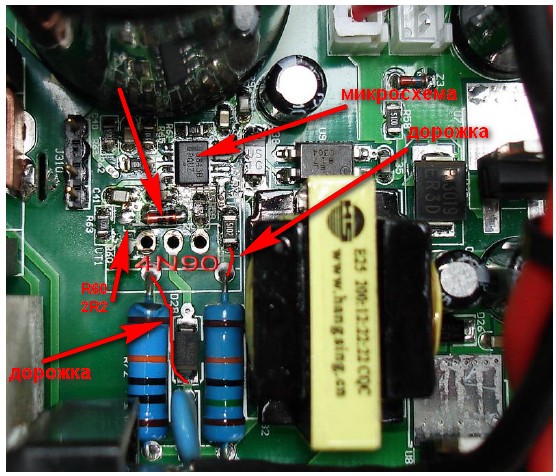

Сгорела микросхема UC3843,полевик 4N90,резистор R60 2R2,дорожки.Вместо 4N90 поставил К2611. Остальное заменил.
Вложение 4977
При выпаянном полевике есть импульсы на 6 ножке, на 8 ножке-5v, на 7 ножке - норма.Как только впаиваю полевик - импульсы пропадают.Грешу на трансформатор.Может кто что подскажет.
Может у кого есть данные трансформатора.
данные по виткам на нем написаны,по индуктивности первичка гдето 5-6 милигенри,по омам два-три ома.

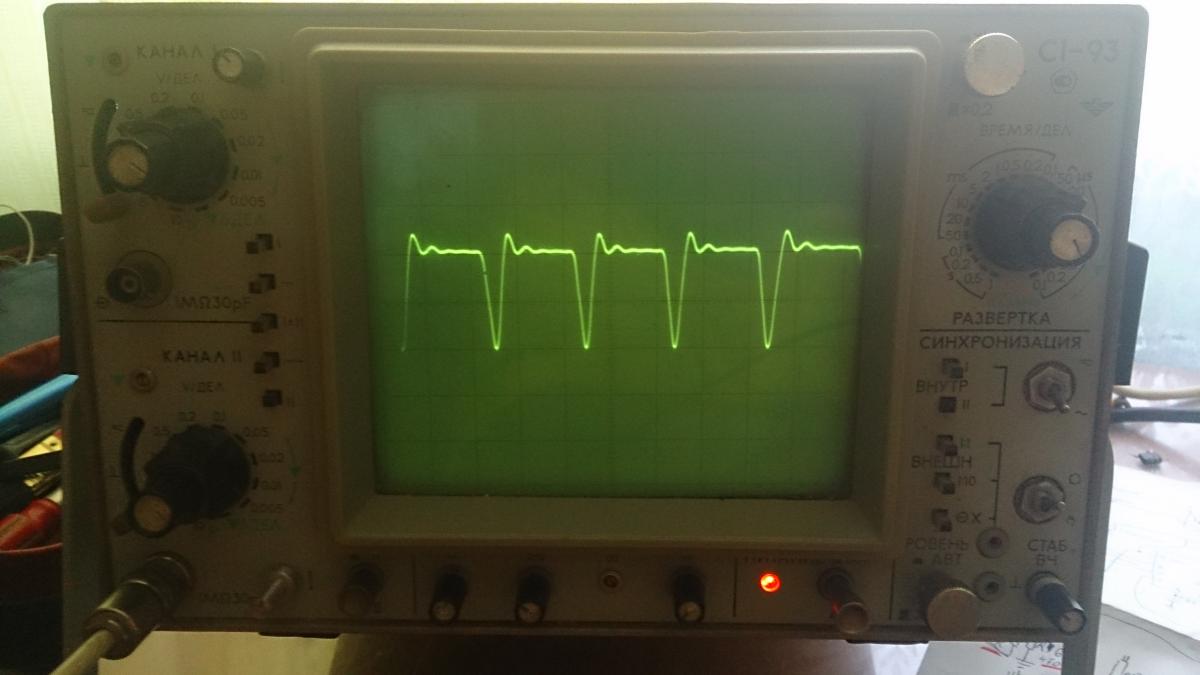

частота какая?форма импульсов?
Вложение 5030
Частота 2,5МГц. Хотел отпаять конденсатор с 4 ноги на корпус,но он развалился.Резистор с 4 ножки на 8 ножку 9,1кОм. Подскажите номинал конденсатора с 4 ножки,а то слишком большая частота.

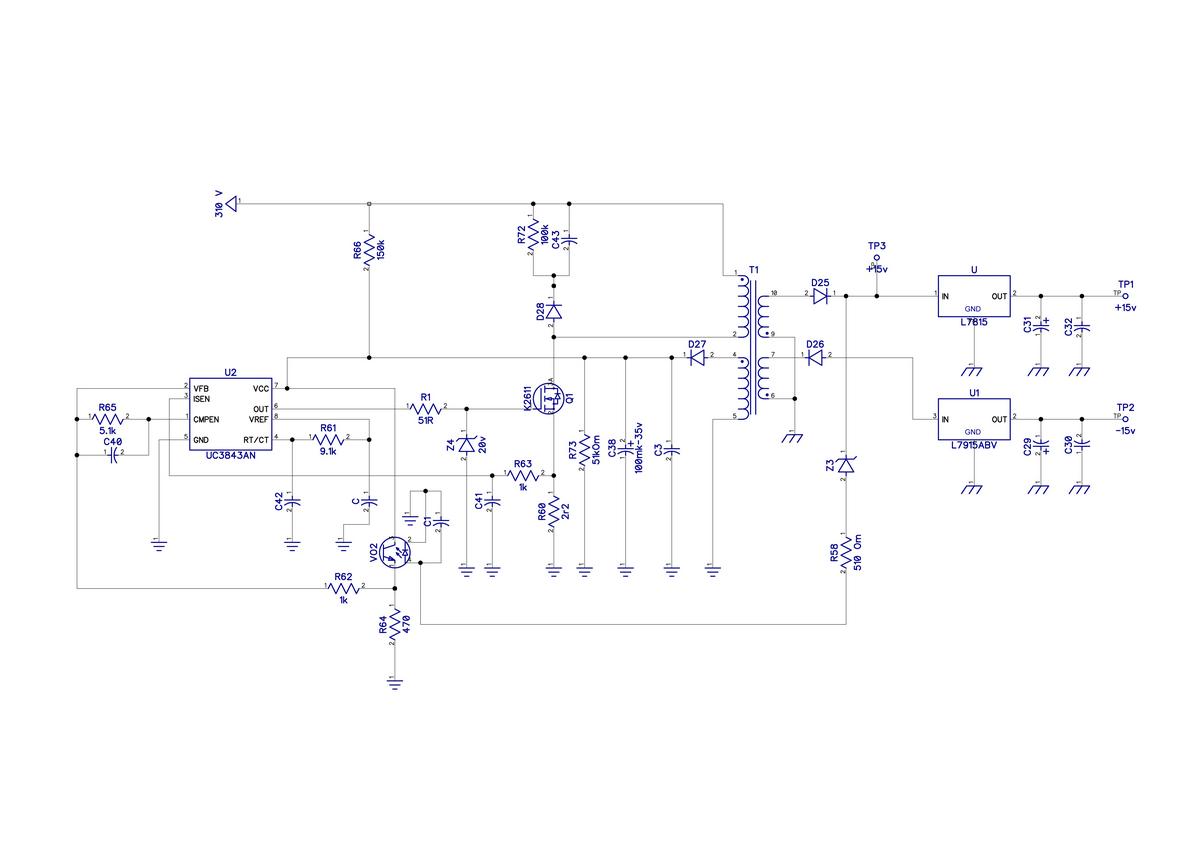

Вот срисовал схему.Конденсатор С42.
Вложение 5031
От 1,5нф до 3.3нф.
Поставил конденсатор - частота стала 71кГц. При впаивании транзистора импульсы пропадают.
Поменял трансформатор - сварочник заработал.Semivosa спасибо за транс.
