Помогите распознать инвертор и найти схему к нему Solter inverter profesional 195

Помогите распознать инвертор и найти схему к нему Solter inverter profesional 195.
Инвертор сломался методом закорачивания железной крышкой платы, а именно фазы на ИГБТ транзисторы.

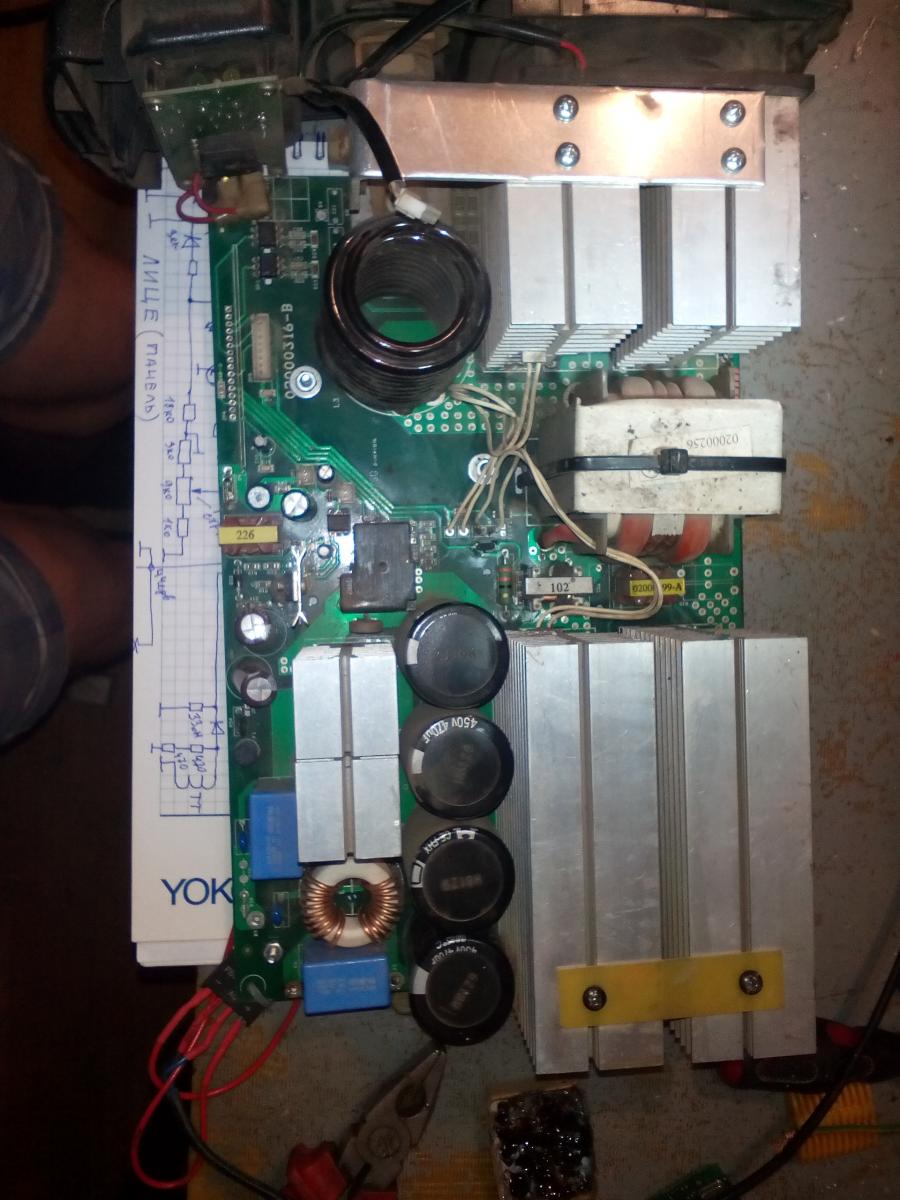

После замены транзисторов инвертор заработал и даже проработал 15 мин, а потом засветился желтый светодиод и аппарат ушел в защиту, при этом ничего не сгорело! Термо датчики в норме. Вид инвертора и внутриностей прилагаю. После анализа состояния нашел причину- процессор РІС16F627 на дает запуск по неизвестной мне причине(.Вложение 4748Вложение 4749Вложение 4750Вложение 4751Вложение 4752Вложение 4753Вложение 4754Вложение 4755

Пока чтоб не сидеть чуточку срисовал с оригинала цепи.Вложение 4756

Какбы получается если вынуть процессор то в лучшем случае ничего не произойдет а в худшем ключи откроются по полной так как обратной связи не будет? Автозапуск через оптопары с выхода также входят в проц.
А упростить апарат этот никто не пробовал? может можно без проца?

начинка микросхемы?все.

На фото платы управления выпаяна только LM358, все остальное на месте.

процессор опознается программатором?живой ли он?я бы отследил все путя за чем он мониторит,питание 310,выход(оптопары проверить),и т.д

Питание 310, а вот питание проца почемуто 13.8В, я подозреваю что должно быть 15В?
Приду с работы проверю оптопары , дежурку шерстить? В дежурке кондеры поменял на новые с проверкой на ESRе.

проц на програматоре не проверял, а прошивку реально найти на него?

На проце должно быть 5в,скорее труп при вашем питании.прошивку к производителю.7805 стоит?Дежурку шерстить если проц смотрит за дежуркой.Сначала определяем исправность проца,(как?)питание его,короткое по ногам,напряжения на ногах.А потом смотрим за какими узлами он следит,то есть откуда ноги ростут.

А хто знає яка напруга холостого ходу і яка напруга під час зварки?
