Принес знакомый Forward 181 IGBT вылетело плечо из 2х FGH60N60SF и резистор по питанию 47 Ом другое плечо целое. Побегал по поставщикам у себя ни у кого сейчас нет FGH60N60SF, пришлось заказывать у китайцев. Ждал больше месяца, прислали но FGH60N60SMD, то есть вроде и они но со встроенным диодом хотя заказывал FGH60N60SF. Ну да ладно назад уже не вернуть. У меня вопрос , кто нибудь менял силовые IGBT на такие же но с диодом ?
фото сварки,пожалуста
если такой(только желательно все 4,или по одному на плечо раскинуть),ставьте,главное драйвера проверьте.http://m.ua/jpg_zoom1/301352.jpg http://www.mastercity.ru/uploads/att...f185ad9bf.jpeg

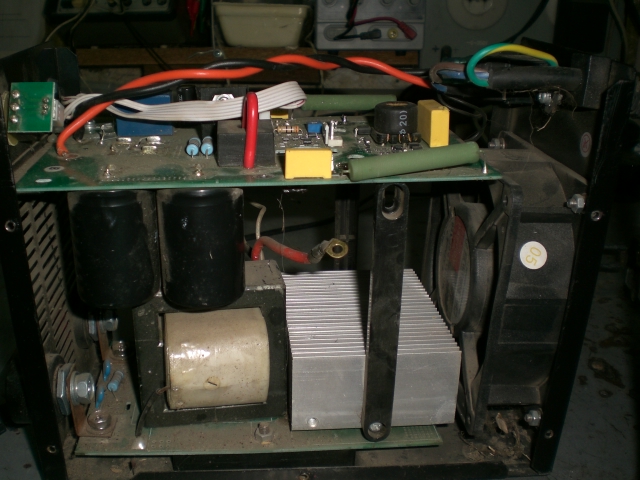

Вложение 4539Вложение 4540Вложение 4541
Semivosa
Я конечно буду менять все силовики, тут без вопроса.
ставьте

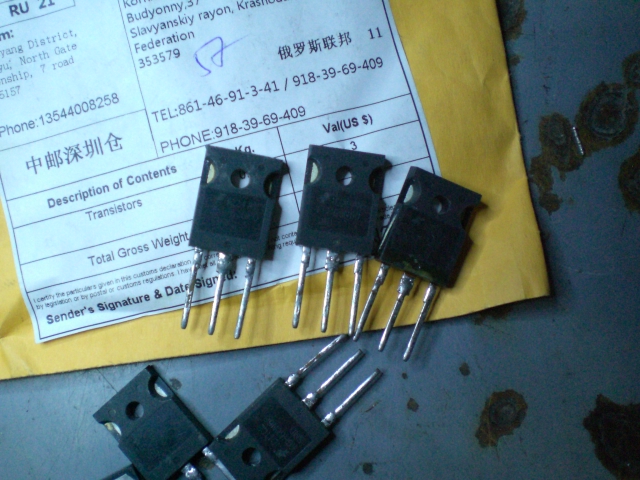

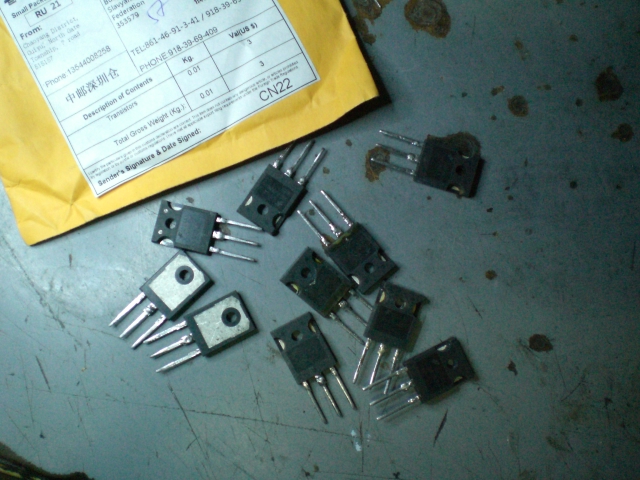

Вложение 4542Вложение 4543 Посылка из поднебесной , такое ощущение что вся партия из 10 штук б/у, тестером померил пробоя нет , только прозванивается диод.
Завтра займусь инвертором и отпишусь.
стремноватые,макро сделайте.партия хоть одна?
Semivosa
5 транзисторов из одной партии, затем 2 одной партии а остальные разнобой. Ребята тут дело понятное что у китайцев покупать это как "кота в мешке" но деватся некуда.Как говорится повезет не повезет. Хотя в основной массе процентов 70-80 удовлетворяло при работе с посылторгом из поднебесной.
Вложение 4545Влючил через лампочку 300 вт, запустился , проработал около минуты , выключил . Сильно нагреваются резисторы в цепи эмитера , r3,r4, на выходных клемах успел замерить напряжение 85 вольт, помоему многовато. Осцилограмы не успел замерить.
