подскажите по блоку питания. на управление от него идут две разетки, одна выдает 300 вольт на второй ноль. сварка не запускается вообще.Вложение 4518
С одной идёт 300В. , а на вторую видимо приходит 24В. с дежурного источника для включения реле.
а почему не приходит?? где искать обрыв??Цитата:
Сообщение от Andruha
а что это за дежурный источник?? где искать обрыв??
Для этого желательно найти схему, его или его клона. Дежурный источник на основной плате, импульсный обычно, от него питается блок управления и возможно вентилятор. 300В. с этой платы идут на питание самого преобразователя, и дежурного источника (в некоторых моделях дежурный источник обычный трансформаторный БП, но это редко, ну и питается он соответственно от сети на прямую в таком случае). Выложите фото аппарата и его внутренностей, здесь есть форумчане которые занимаются ремонтом, возможно подскажут более конкретно по вашей модели.

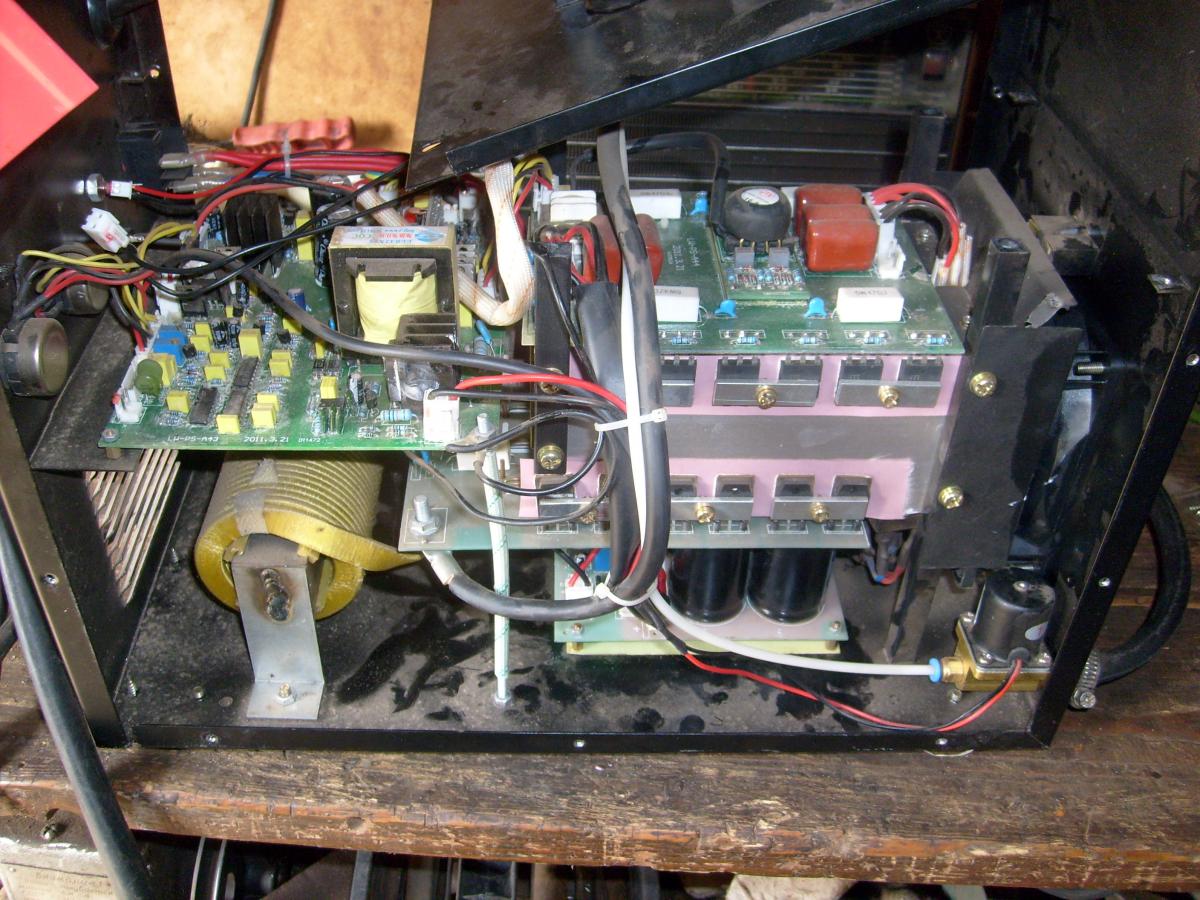

а если подать напрямую 24 в?? для открытия реле? просто для проверки. он заработает??Вложение 4521
Я так думаю что есть и ещё одна плата, это наверное полуавтомат ? Дежурка ,если не ошибаюсь ,это трансформатор и то что рядом с ним в верхнем правом углу. Я не спец в ремонтах, ребята подскажут если что. Подать можно , но нужно разобраться почему нет "родных" 24В. , там варианты бывают разные, от поломки самой дежурки , до вылета силовых ключей .
Сначала нужно проверить приходить ли 310в на плату управления,эта та что вы последней выложили.Потом проверить питание на микросхеме дежурки( uc3843),седмая-пятая нога.дальше по ходу.

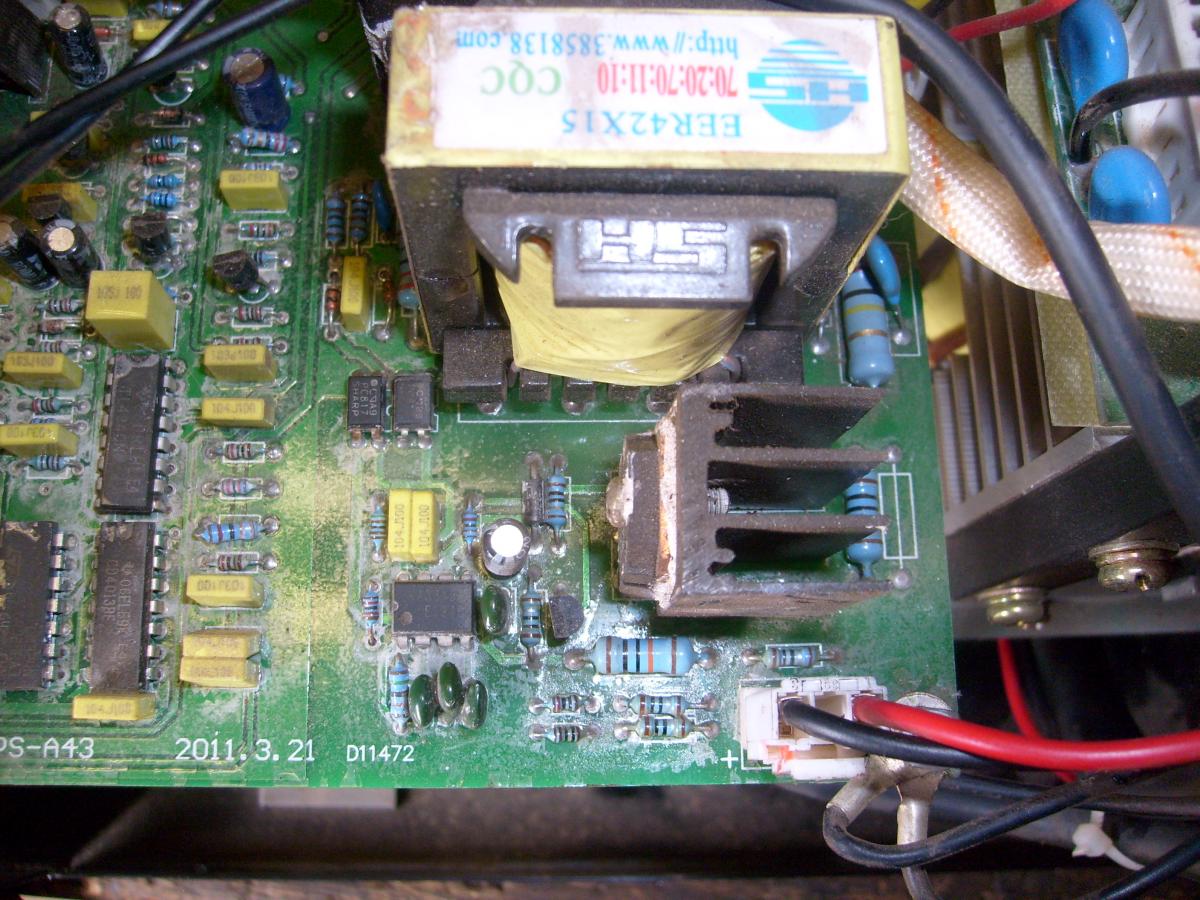

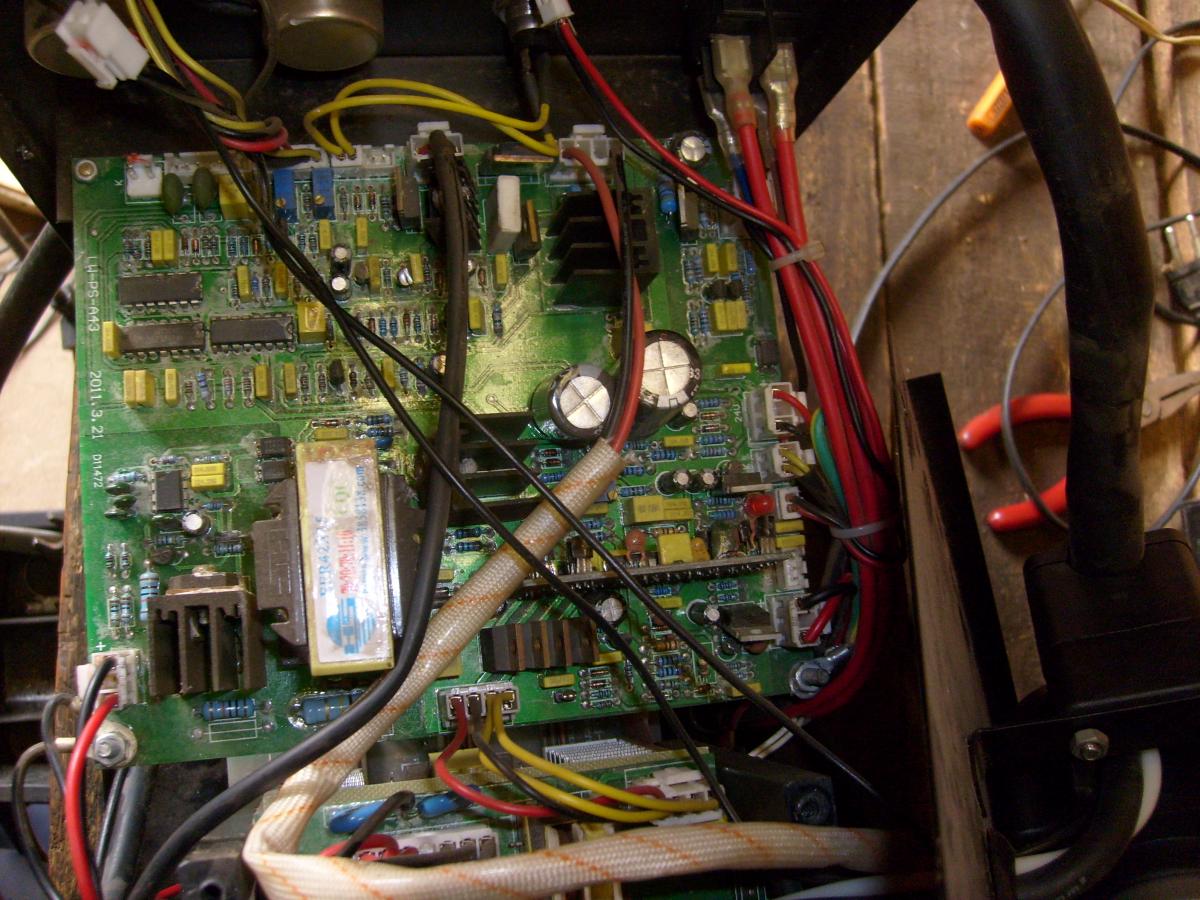

вообщем 24в напрямую ничего не дало, только слышно щелканье реле. 300 вольт на плату приходят, я уже писал, при проверке микросхемы напряжение было всего 1,43 вольта. Ребятки, прошу прощения, там выше фото что вчера сбросил не мое, с интернета, вот мои. Вложение 4528Вложение 4529Вложение 4530Вложение 4531Вложение 4532Вложение 4533
проверять напряжение на микросхеме нужно каждую ногу по отдельности?? или они как плюс и минус??????
