Ремонт сварочного инвертора AWELCO Base 5680

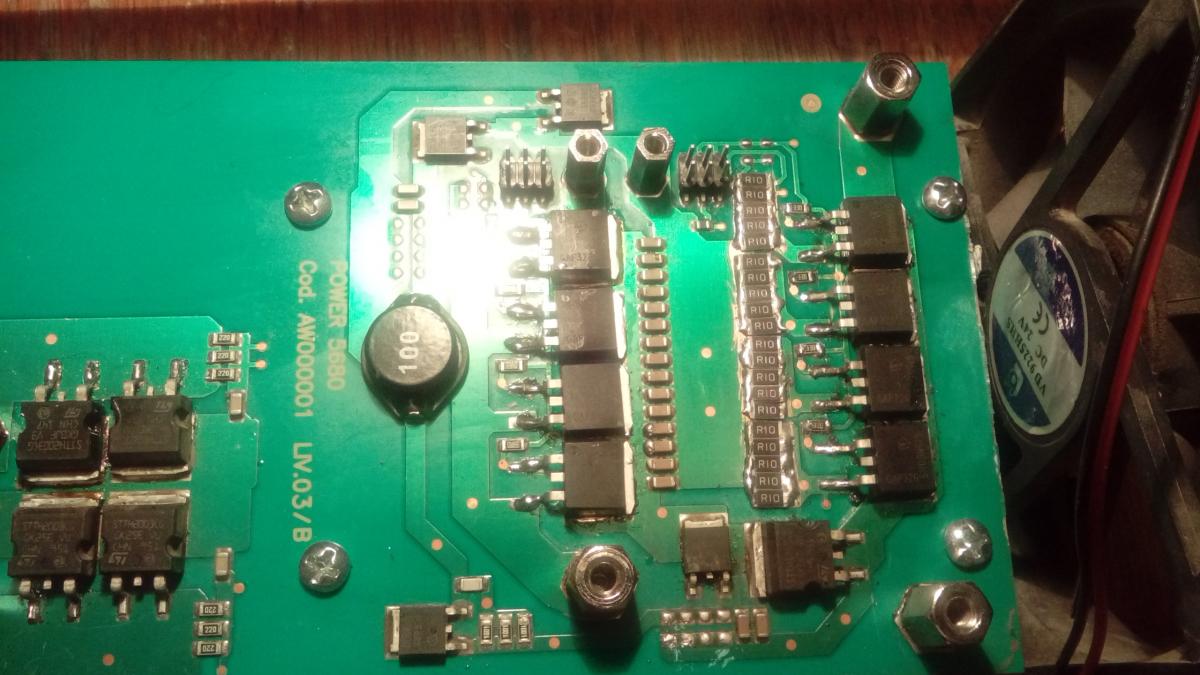

Мужики, нуждаюсь в помощи. Имеется сгоревший аппарат Awelco Base 5680. После разборки обнаружил (как и все наверное с такой проблемой :prankster: ) 8 сгоревших igbt транзисторов Sgb15n60hs, 20 резисторов 0,1 Ом, 4 резистора 33 Ом. Затем ещё нашёл 2 сгоревших диода STTH2003CG. Заменил всё это чудо. С силой вроде бы всё. Начал осматривать плату управления. Увидел взорвавшуюся l6386 и две перемычки r55p и r65p. Нашёл сгоревшие q12, q13. Заменил на 2N2222A и 2N2907A, также решил заменить q10 и q11. Решил попробовать включить через лампу. Включаю, реле щёлкает- в ответ тишина, на выходе ноль. Смотрю осциллографом 6 ногу uc3845 - ничего нет. Понятно, ШИМ давай до свидания)) Выпаял дроссель l1p, дабы уберечь силу. Нашел у себя 3845 в корпусе DIP-8, впаял аккуратно, включаю- на 6 ноге появились импульсы, проверил питание, вроде бы норм. Через какое-то время почувствовал запах нагревшегося лака)) трогаю трансформатор питания БУ- кипяток. Быстро выключаю, даю остыть, опять включаю и трогаю пальцем диодные мосты (какой греться будет). Греется d22p, проследил по схеме и нашел полу сгоревший q2p (pzt2222a), заменил его на КТ961А. Сгоревший d15p (bzv55cp16) заменил на cp15. Включаю, смотрю осциллограммы на разных ножках (как тут), вроде бы что-то похожее. Подключаю силу, включаю через лампу. Реле щёлкает и почти сразу отключается (загорается лампа защиты) и пошёл лёгкий дымок в районе силового диодного моста. Отключаю, осматриваю, ничего найти на вид сгоревшего не могу. Отсоединил силу, осмотрел- ничего вроде нет. Уже руки опускаются(( Помогите пожалуйста.

Схема БУ: http://s020.radikal.ru/i719/1603/9d/2c7f4b5cfc9a.jpg

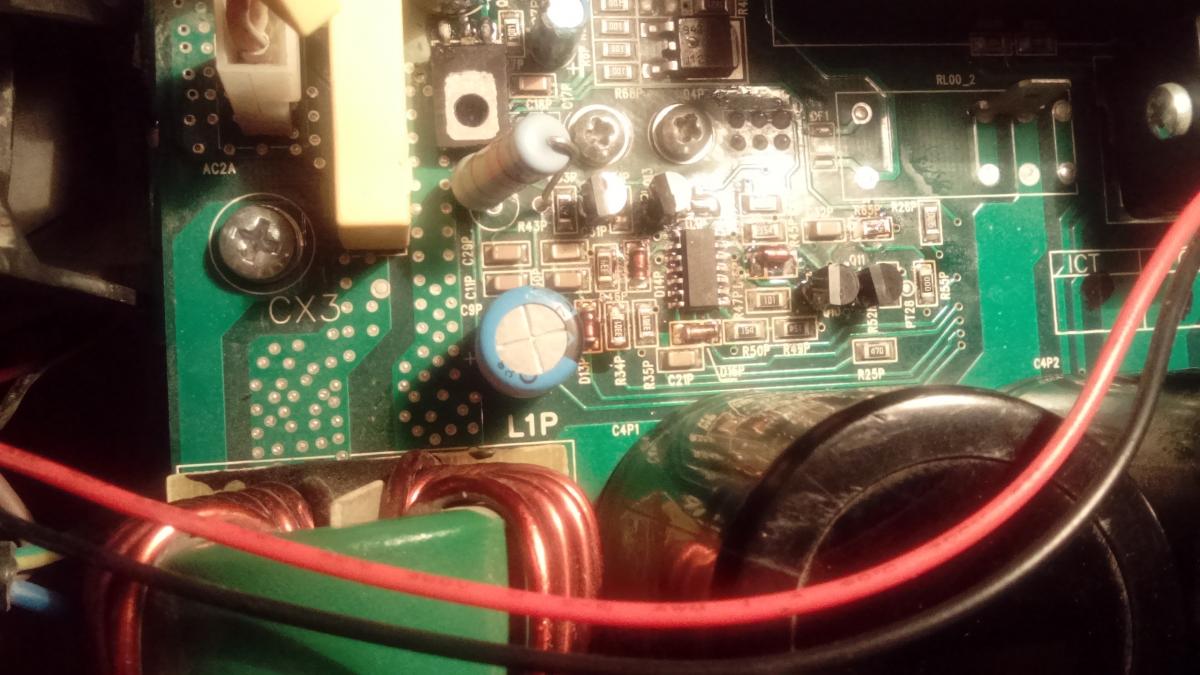

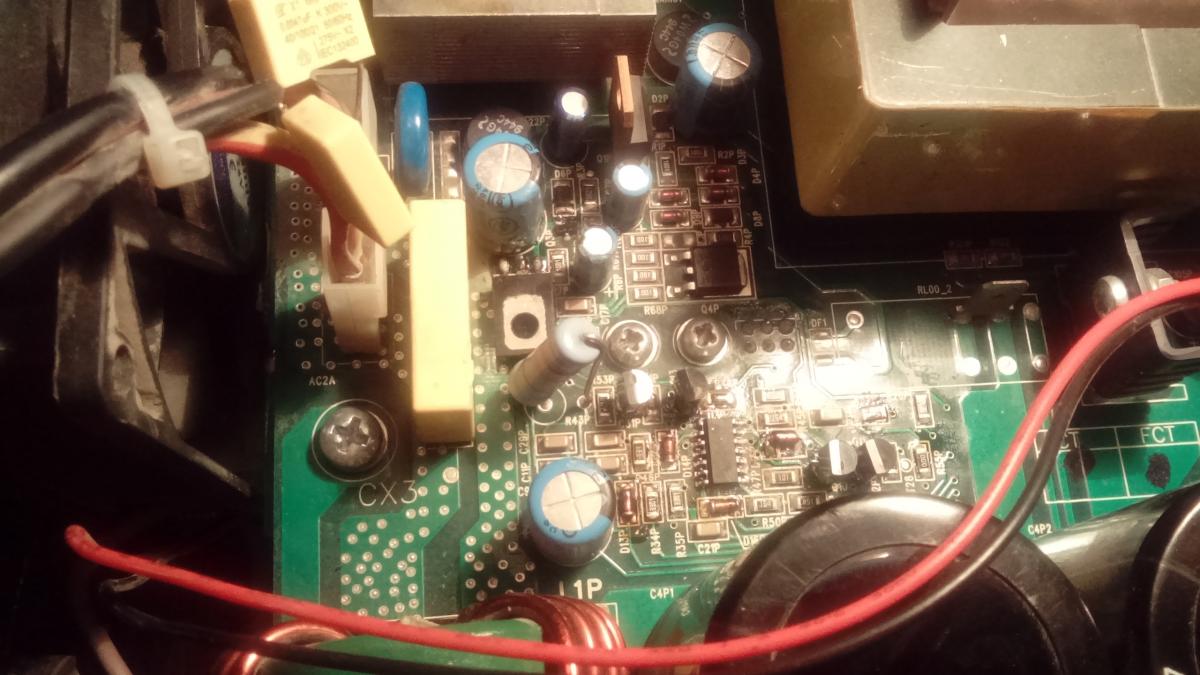

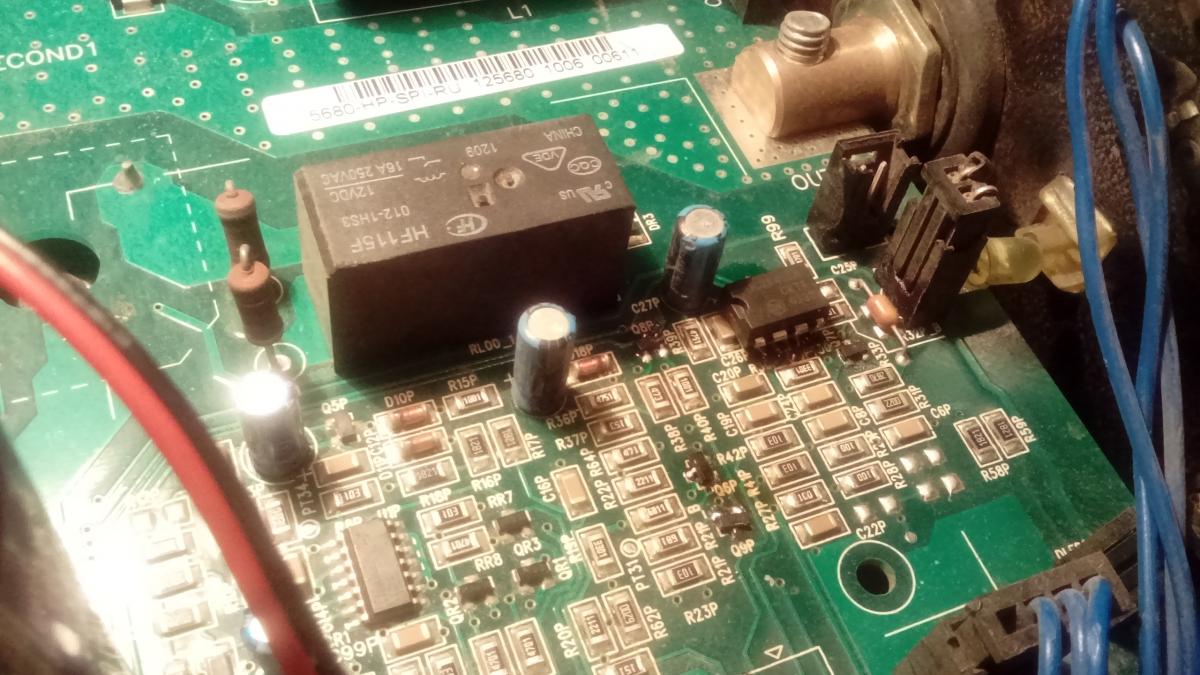

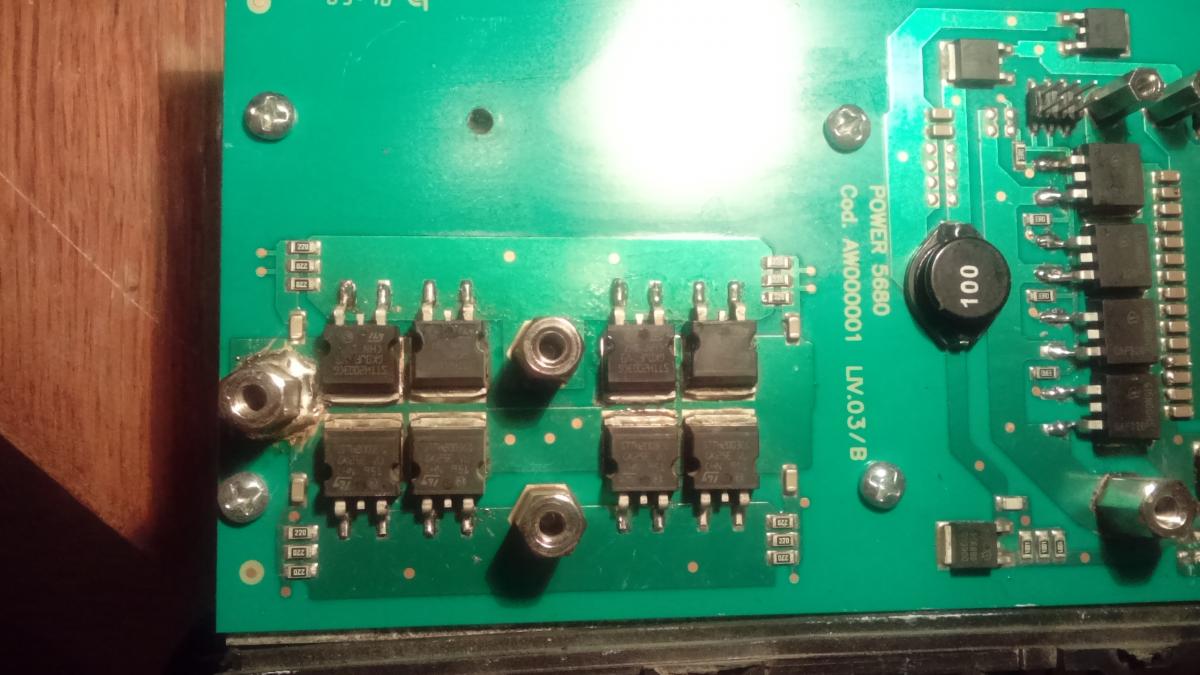

Вложение 4276Вложение 4277Вложение 4278Вложение 4279Вложение 4280

дымок это резисторы,сварка запустилась,лампочка зажглась,реле отключилось,резисторы нагрелись,и так далее.подключите лампу помощнее.

Цитата:

---

Сообщение от Semivosa

дымок это резисторы,сварка запустилась,лампочка зажглась,реле отключилось,резисторы нагрелись,и так далее.подключите лампу помощнее.

---

Разве могут так резисторы нагреться за 2 секунды?! Лампы мощнее нет, подключил "ветродуйку" на 1кВт. При включении реле вентилятор ветродуйки немного поворачивается и реле отключается.

Нагрется могут,но вот с киловаткой должно пустится.

Не хочет работать(( уходит в защиту после включения и всё(( боюсь спалить силовой модуль. Подскажите пожалуйста при каких условиях срабатывает защита?!

+310в промониторьте

Повесил тестер на конденсаторы C4P1-P3 и вот что на них происходит: при подаче питания напряжение поднимется примерно до 60В, затем падает до 20В, щёлкает реле- напряжение поднимается до 120-130В, пытается прокрутиться вентилятор охлаждения и реле отключается и так в цикле. При этом долго не мучаю т.к. начинают сильно греться резисторы софт-старта RS1-2. Иногда включая/выключая питание получается попасть в момент когда напряжение на конденсаторах достигает 200+ В и в этот момент начинает медленно крутиться вентилятор (при этом напряжение на конденсаторах падает за 1-2 с), включается реле и опять всё в цикле(( Походу что-то где-то каратит...по идее на хх не должны ведь конденсаторы разряжаться, так?

Включаю уже через нагрузку 1,5кВт

а вот потребление еще промониторьте,а потом реле еще проверьте,замените.

там потреблять особо и некому(( после трансформатора диоды и дроссель. диоды все целы. Подключил немного иначе...выпаял дроссель L1P чтобы подать 220 на трансформатор блока управления. Теперь через нагрузку (ветродуй 1,5кВт) заряжаю конденсаторы и включаю управление. В общем после включения управления через 3 сек щёлкает реле и запускается вентилятор на ветродуйке. При этом инвертор не запускается. А если включить управление с заряженными конденсаторами, то до щелчка реле крутиться медленно вентилятор охлаждения...что же это за ерунда((
