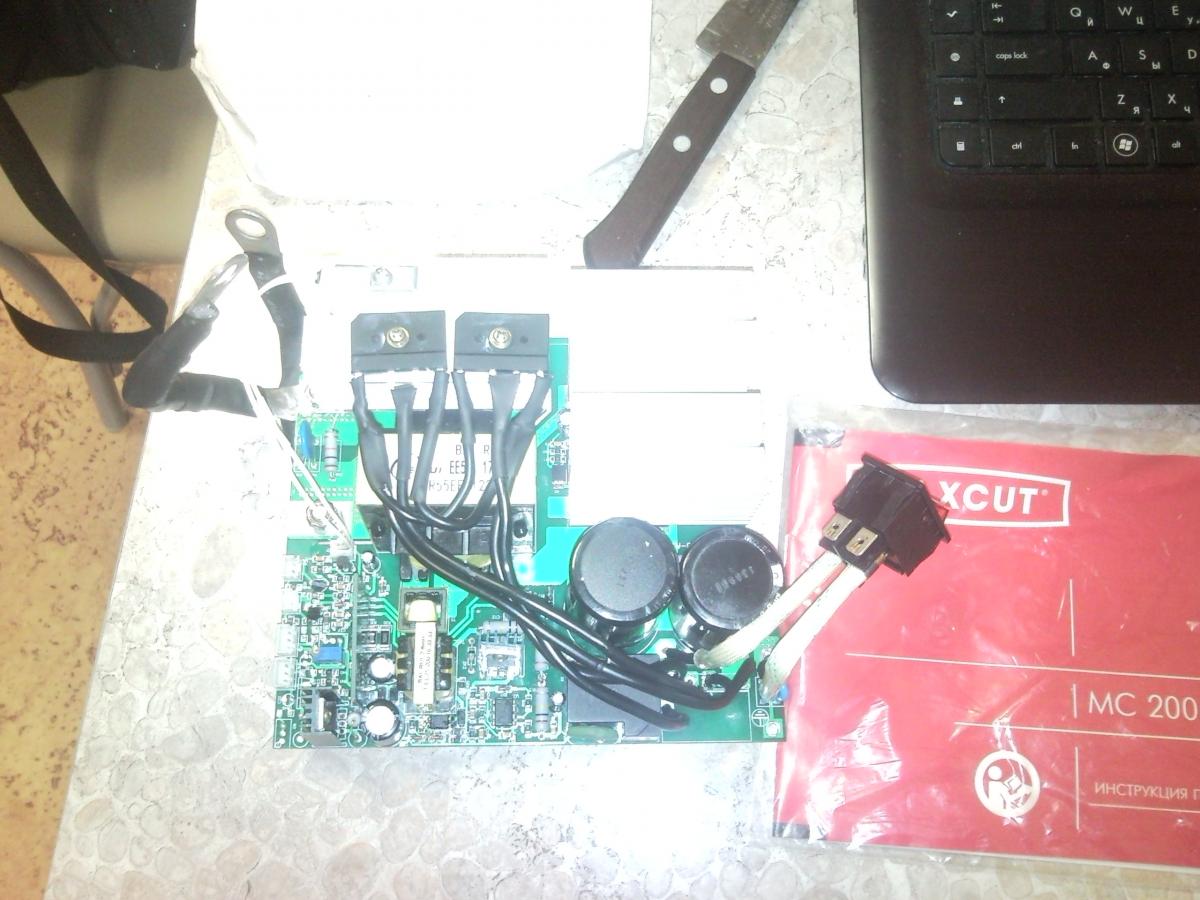

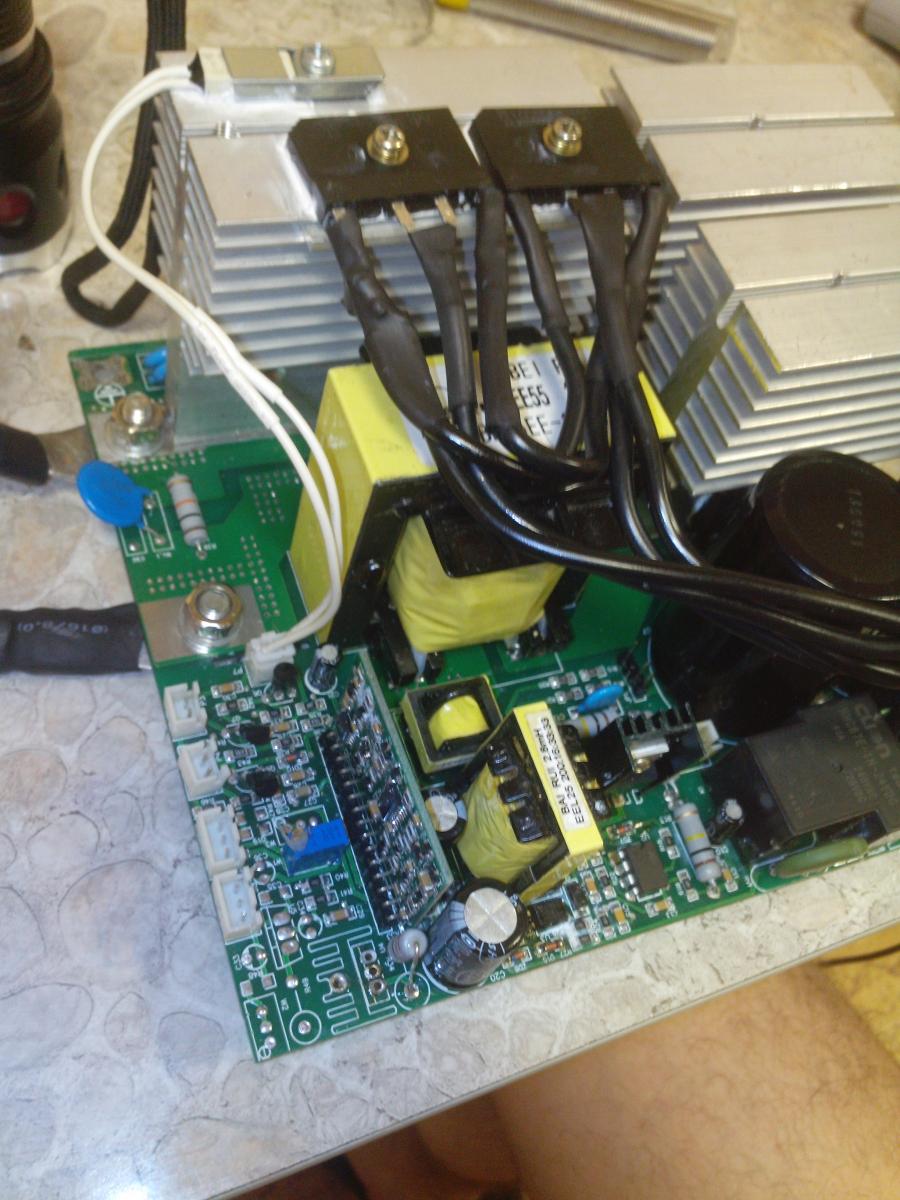

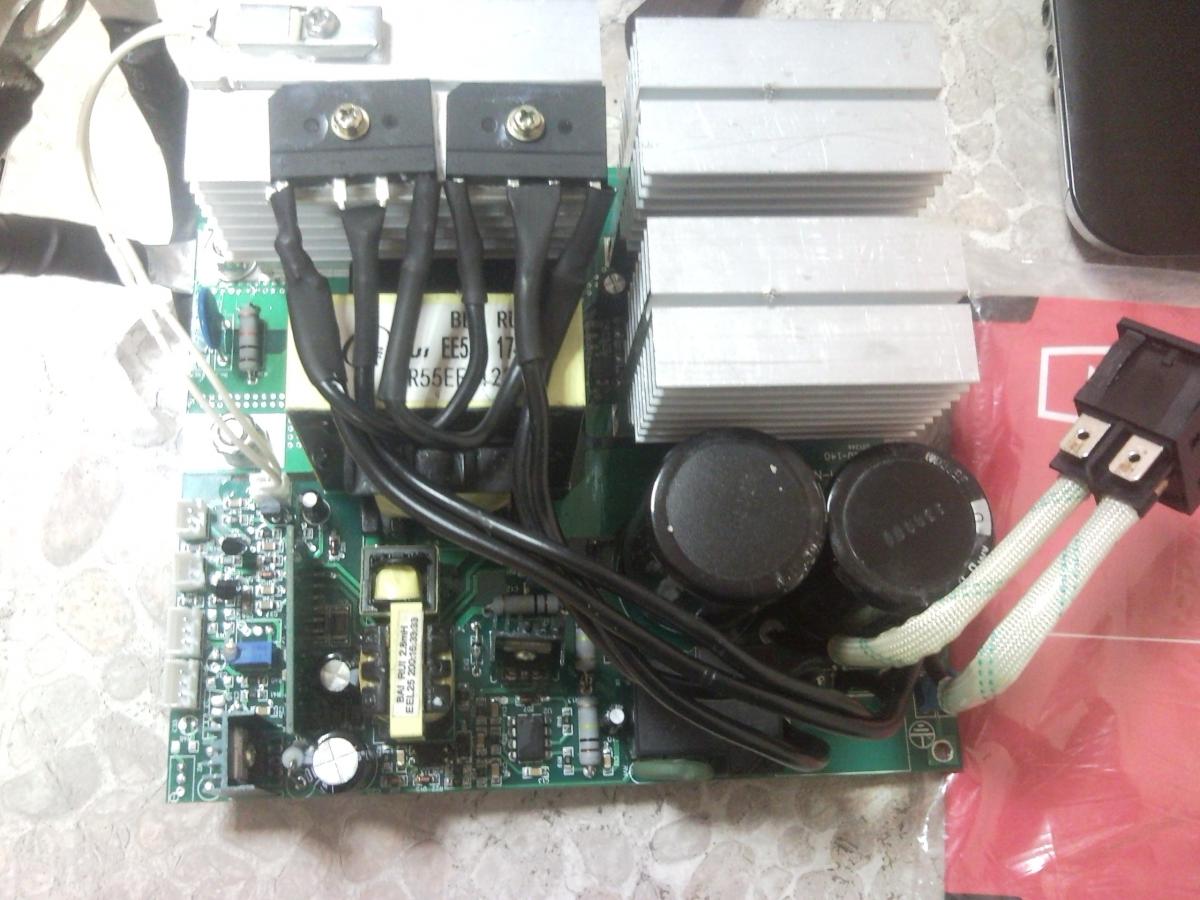

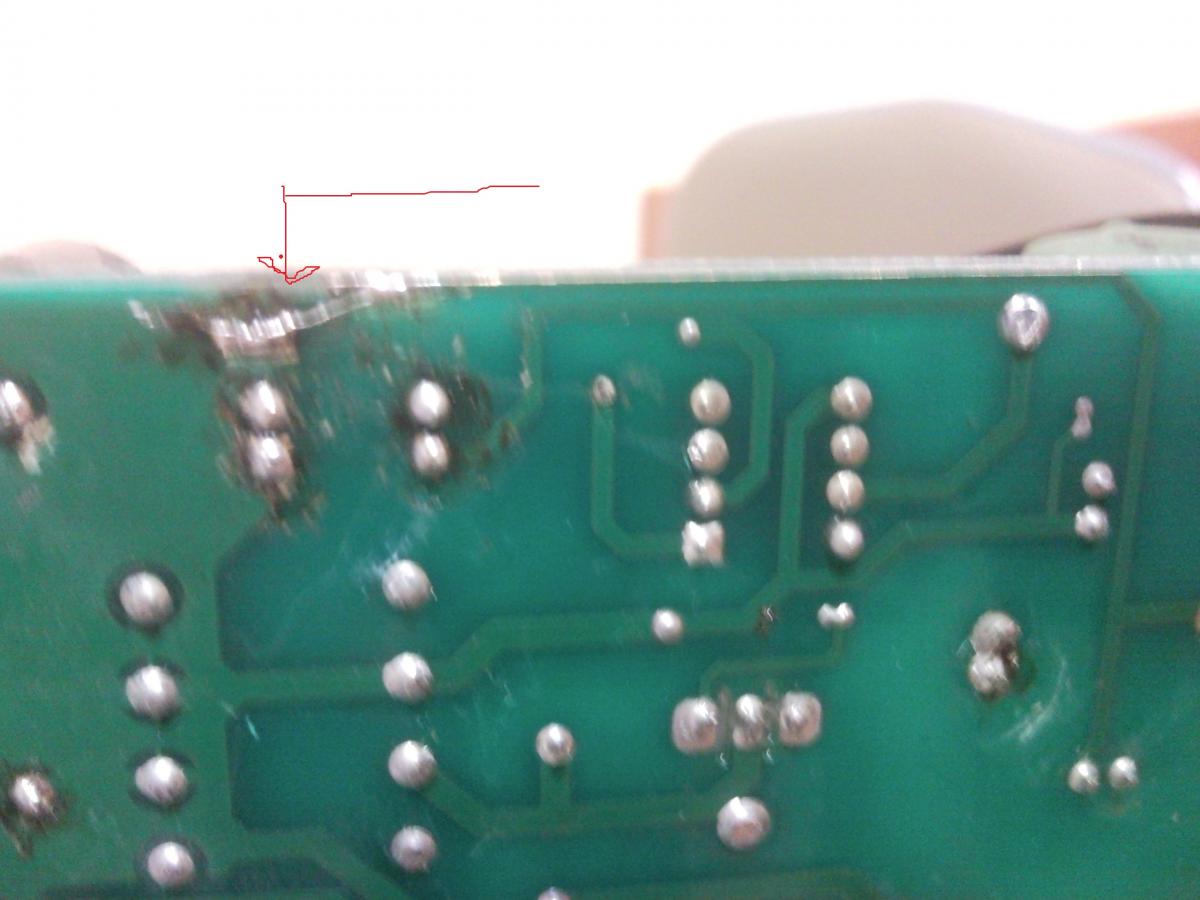

Народ помогите пожалуста?купил сварочный инвертор маскут мс200.поработал немножко и умер,разобрал оказалась плата коротнула на корпус. проверил диоды и полевики целые,при включение есть небольшой шум в районе реле и пощелкивание при этом дергается вентилятор и горит зеленый индекатор.помагите найти причину поломки? схему нигде не нашел.Вложение 4006Вложение 4007Вложение 4008Вложение 4006Вложение 4007Вложение 4008

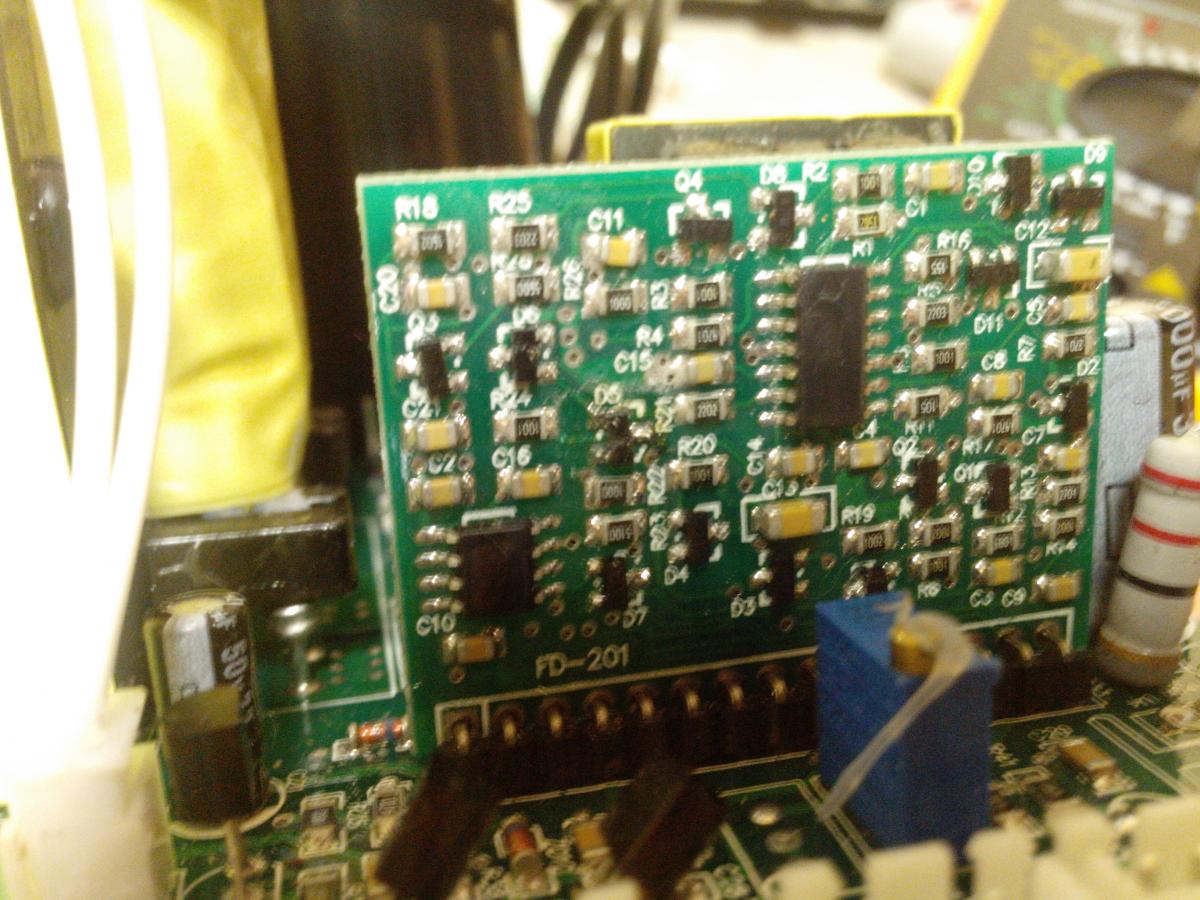

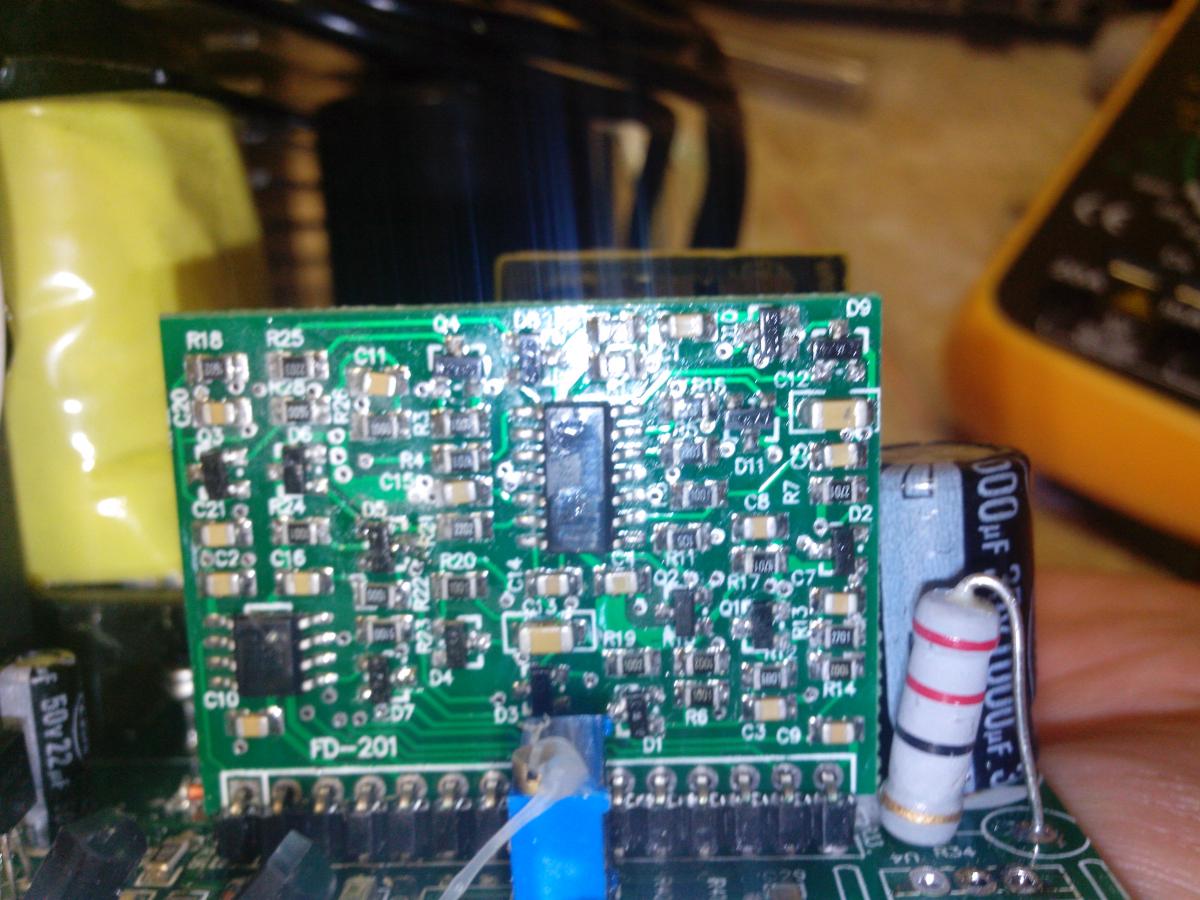

плату управления в макро сделайте,а так проверьте шим для начала,питание на нем и т.д.
ну управление ресановское,проверьте есть ли питание на 3845.и Вижу вы выпаяли какую то деталь?
Здравствуйте!Спасибо что откликнулись попробовал сегодня подать на аппарат напряжение чтобы проверить на шим питание,он запустился сработало реле но без подключения вентилятора.а с подключением вентилятора крехтит.вентилятор может быть причиной?
померяйте потребление крехтилятора.
Причина.сгорел 24v вентилятор!установил через стабилизатор lm7815.12v вентилятор но реле не щелкает при старте а вентилятор вращается но слабо.пробовал под напряжением вытаскивать вентилятор из разъема реле включается подсоединяю под напряжением вентилятор все работает нормально и вращение вентилятора на много мощнее!но запуск при включенном вентиляторе не происходит, подскажите пожалусто может стабилизатор так много на себя берет или подключить вентилятор схемка нужна?
поставте лм7812
купил лм7812 но проблема все равно осталась? выход на вентилятор на плате показывает 24в но при под ключеном вентиляторе не хватает напряжения на реле мягкого запуска,(при отключение вентилятора реле срабатывает!)
конденсатор добавьте по питанию 24в.
