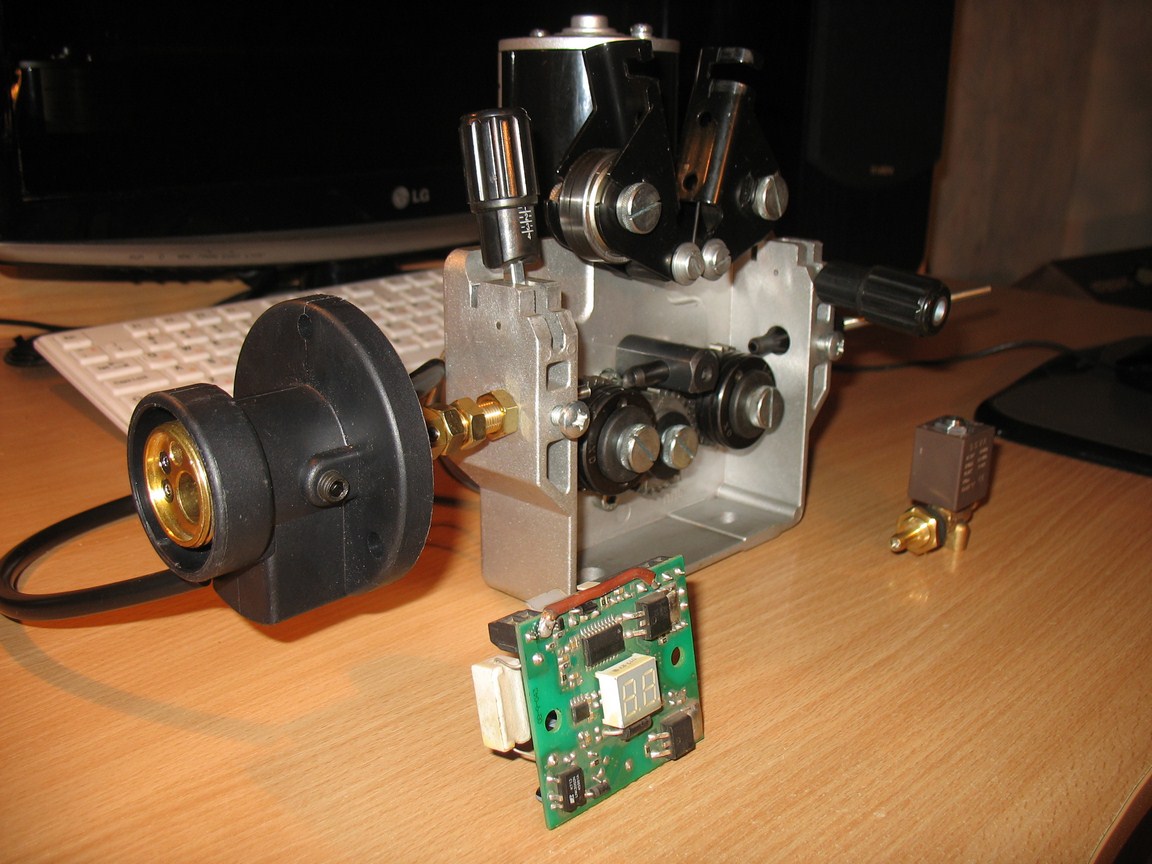

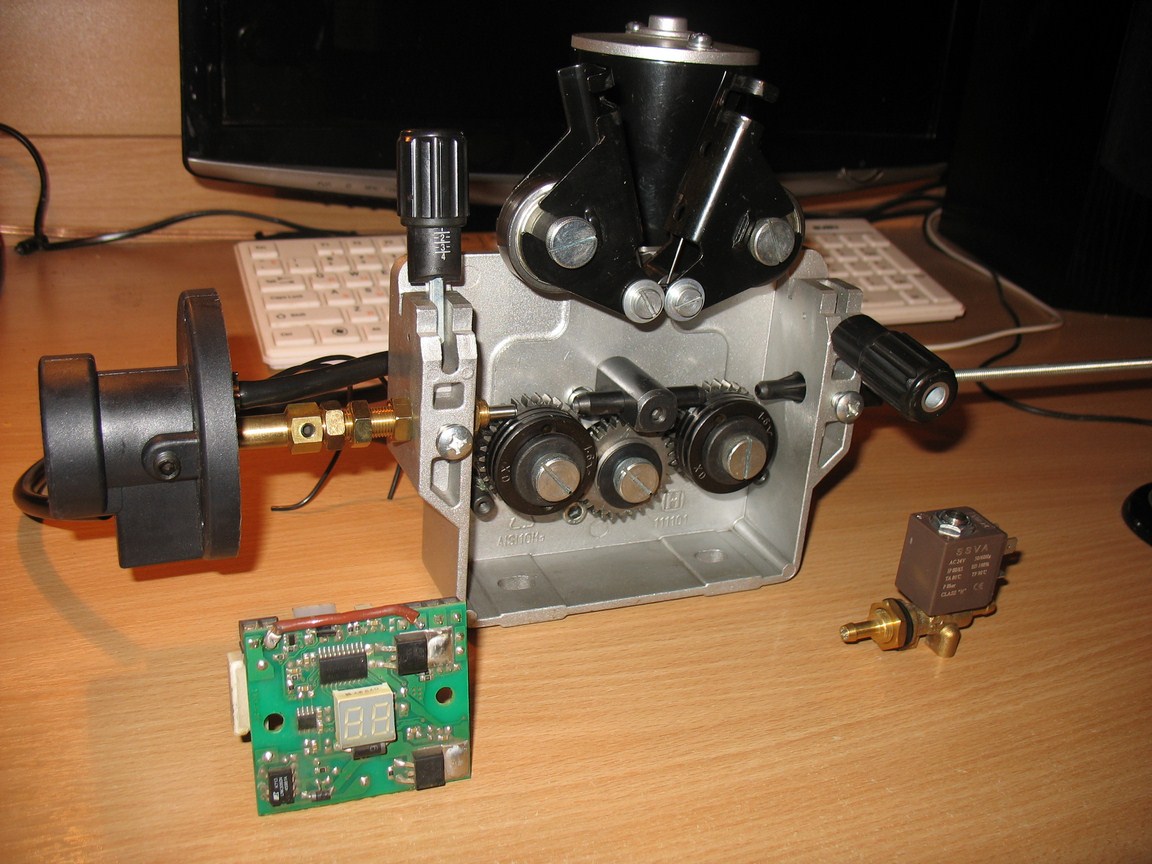

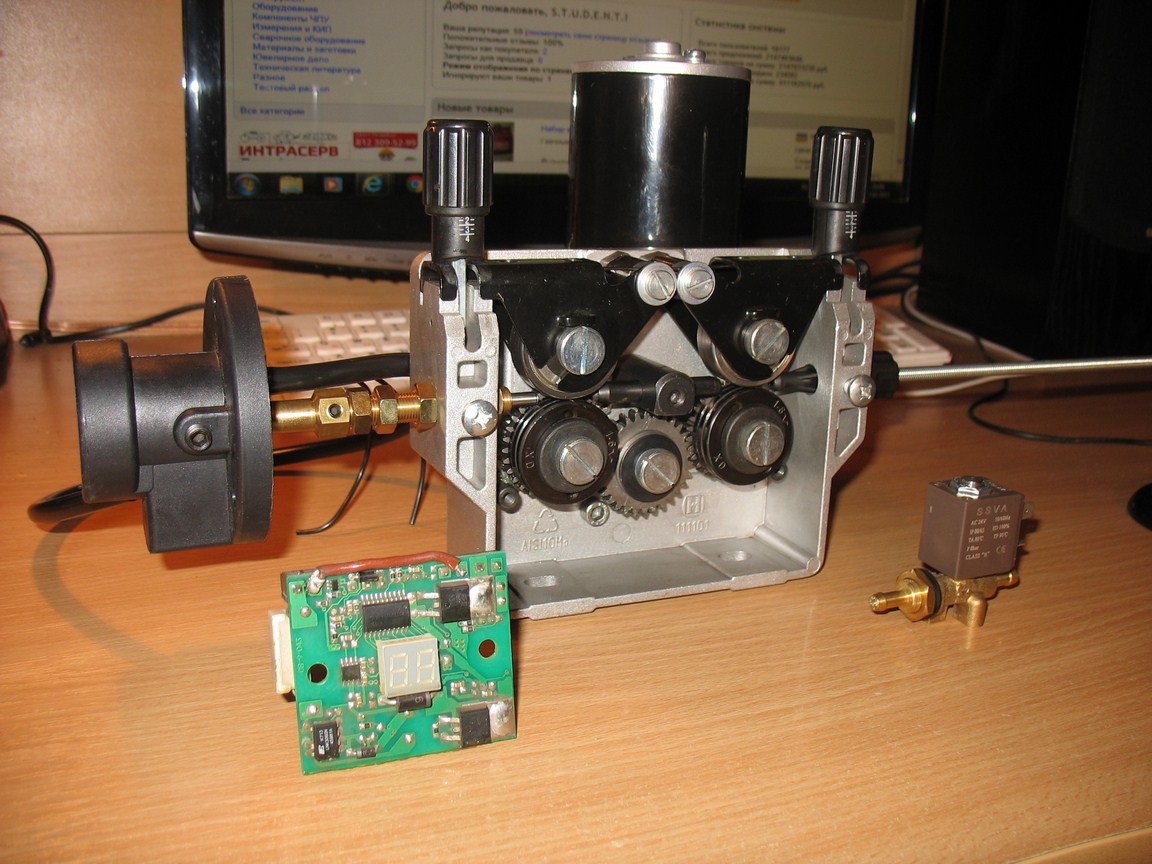

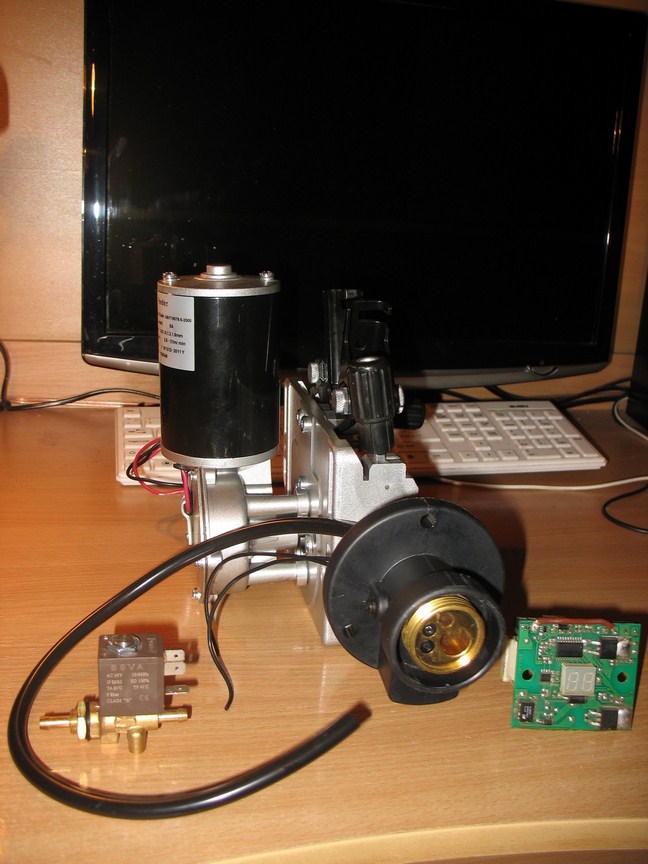

Комплект для полуавтомата - протяжка, клапан, евроразъем, плата управления подающим механизмом.

Все компоненты НОВЫЕ! Все подключено и настроено - ВЛЮЧИЛ И РАБОТАЙ. Можно разукомплектовать.

Покупалось для восстановления мощного финского 3-х фазного промышленного полуавтомата KEMPPI, но когда все это было уже куплено подвернулся за недорого родной подающий механизм, а эти комплектующие теперь распродаются ниже закупочной стоимости. Можно разукомплектовать. В целом рыночная стоимость всего комплекта составила 5400 грн (мотрредуктор, клапан, плата, евроразъем, провода соединяющие, разъемы, кнопки на плату, реле на включение силового источника тока, расходы по доставке Нововой Почты, бензин + время и работа).

И так по порядку. По сути это полуавтомат без корпуса (все компоненты надо разместить на какой-либо раме, или корпусе), и силового источника тока. Достаточно доукомплектовать мощным выпрямителем, и будет отличный полуавтомат.

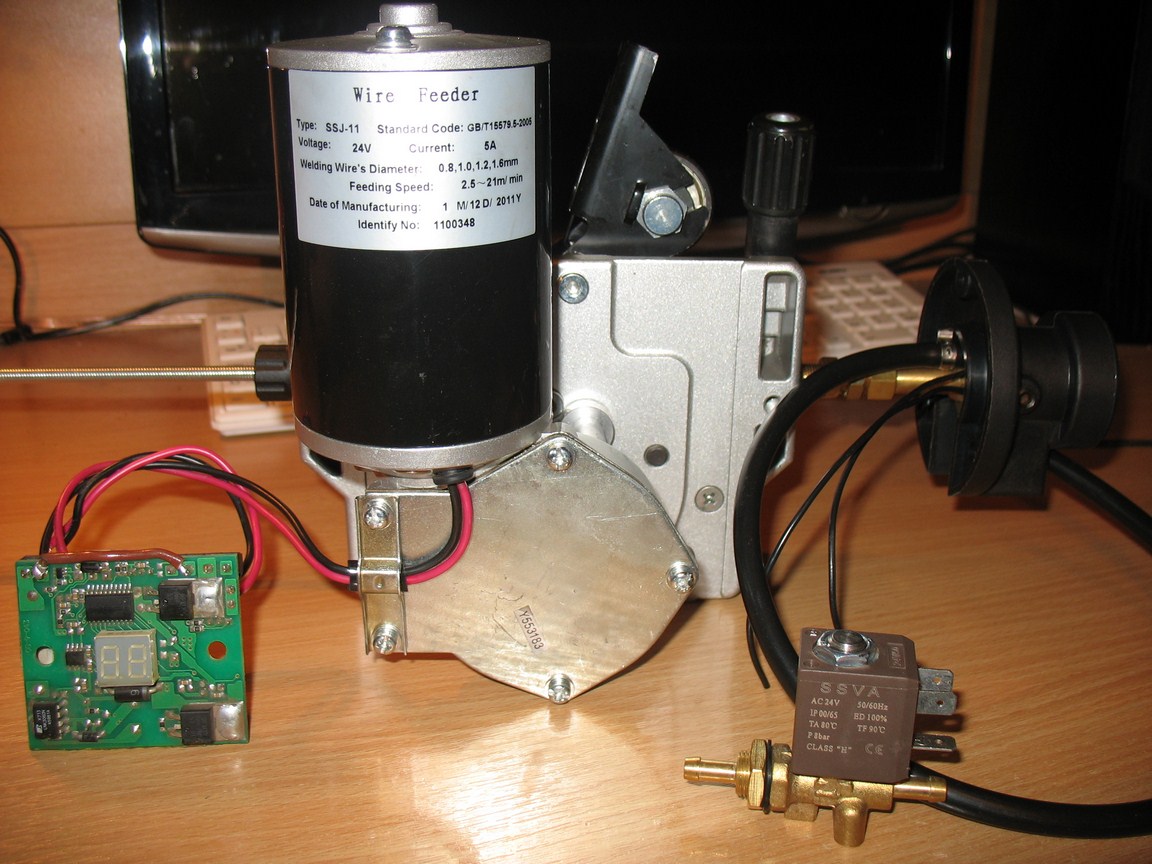

За основу был взят 4-х роликовый подающий механизм SSJ-11, с 80 ваттным двигателем и максимальным диаметром подаваемой проволоки 1,6 мм, максимальная длина рукава - 5 метров. Механизм новый, даже коробочка осталась со всеми потрохами. Отмотала метров 50 провлоки пока испытывал надежность работы и взаимодействие компонентов комплекта.

Технические характеристики:

Тип: подающий механизм
Напряжение питания: 24 В
Потребляемый ток: 5 А
Мощность двигателя: 80 Вт
Максимальная скорость подачи проволоки: 2,5-21 м/мин
Диаметр проволоки: 0,8-1,6 мм
Количество роликов: 4

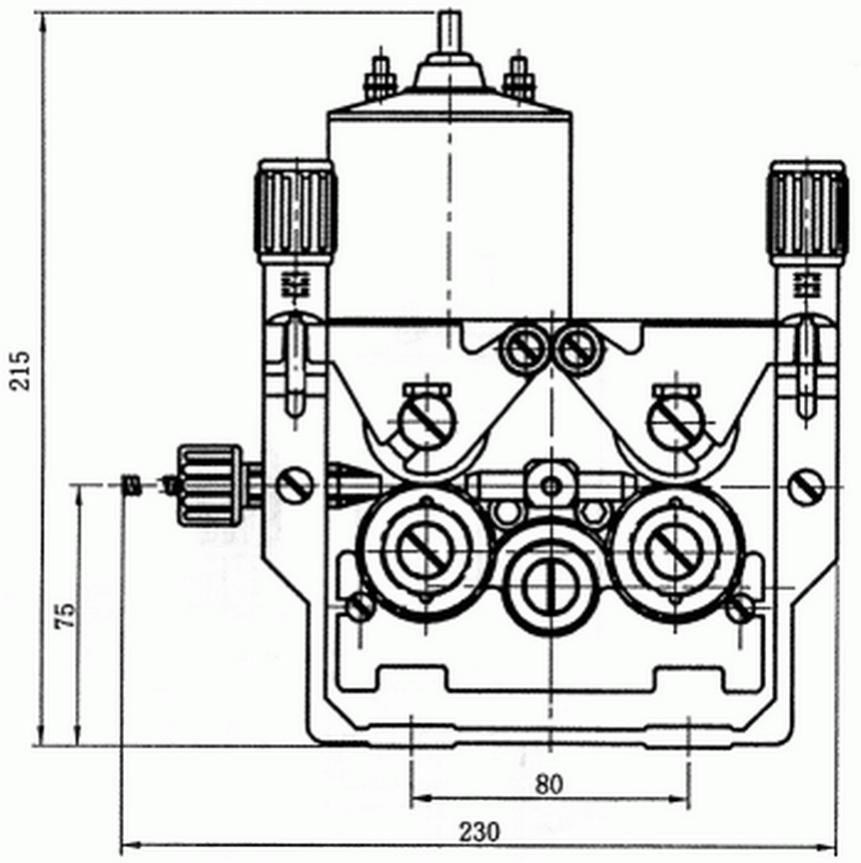

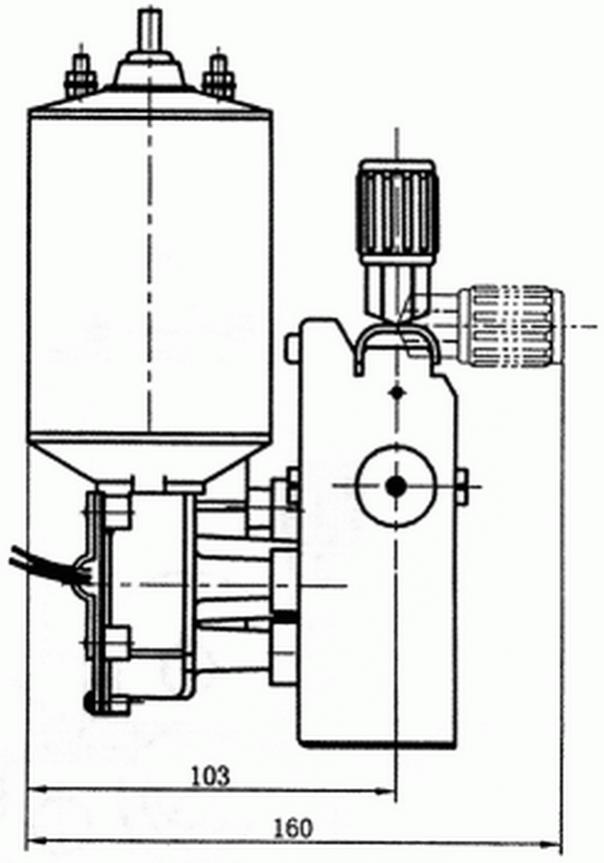

Габариты: 230х160х215 мм
Вес: 3,5 кг

В комплекте ролики с V- образными канавками под стальную обмедненную проволоку диаметром 1,2 и 1,6 мм




Механизм подачи состоит из электродвигателя, силового редуктора, 2-x прижимных и 2-x подающих роликов, литого прочного корпуса на котором крепятся ролики и электродвигатель с редуктором.

Устройство крепится болтами к посадочному месту в сварочном полуавтомате или в отдельном подающем устройстве. Межосевое расстояние посадочных крепёжных отверстий - 80 мм.

Механизм подачи SSJ-11 толкающего типа. В качестве привода размоточного механизма кассеты с проволокой и толкающих роликов в механизме SSJ-11 применяется электродвигатель постоянного тока мощностью 80 Вт. Электродвигатель имеет жесткую характеристику и постоянные обороты. Необходимое напряжение питания для двигателя составляет 24 В. источником питания может служить как сварочный полуавтомат, так и любой трансформатор. Скорость подачи проволоки регулируется изменением частоты вращения ротора электродвигателя постоянного тока.

При прохождении проволоки сквозь ролики осуществляется её выпрямление и рихтовка. Неприводные ролики монтируются на откидных рамках с пружинами, создающими усилие, достаточное для правки проволоки.

Усилие прижатия приводного ролика должно обеспечивать равномерную скорость подачи проволоки. Чрезмерный прижим роликов вызывает деформацию проволоки, что ведет к рывкам при подаче. Слишком слабый прижим становится причиной проскальзывания проволоки, в результате проволока тоже подается неровно. В обоих случаях наблюдается неустойчивость дуги и высокая пористость сварного шва.







Плата управления - SSVA-PU усиленная, под 100Ваттный двигатель.


Питание платы 24-100 В постоянный ток, можно от сварочного источника тока, питание клапана - 24В, цифровая индикация, стабилизация оборотов моторредуктора, обратная связь по току\напряжению, установка предгаза\постгаза, тормоз электродвигателя. Можно устанавливать для управления двигателями 12-24В, с постоянными магнитами в статоре или обмотками возбуждения с независимым подключением. Более подробные инструкции и консультации - в ЛС. Дополнительно 2 кнопки управления, фишка с выводами под клапан, могу доукомплектовать проводами с фишкой для подключения к SSVA-160\270\Самурай.

Преимущества:

- высокое допустимое напряжение питания, подача осуществляется непосредственно от источника сварочной дуги;

- отсутствие силовых коммутирующих элементов;

- отключение сварочного тока силовой платы (для инверторов SSVA-160/270 и ИИСТ)

- цифровая установка и стабилизация скорости подачи;

- широкий диапазон скоростей подачи;

- ускоренная подмотка при заправке проволоки с выключением подачи газа;

Можно поставить на любую протяжку, подающий механизм с двигателем на 12\24 В и подключить к инвертору SSVA-160\270\Самурай, или установить на уже имеющийся полуавтомат\протяжку\подаю щий механизм.




Клапан то же новый, от SSVA-PU, держит давление до 10 Атмосфер, с сеточкой на входе, чтоб не попадал мусор.




Евроразъем KZ-2, новый, качественный, полностью из латуни (а бывают китайские стальные, с напылением латуни).




Ко всему комплекту прилагаются соединительные провода, разъемы, кнопки. Так же прилагается реле для включения силового источника тока. Могу доукомплектовать блоком питания за отдельную стоимость.


Набор в состоянии включил и работай, настроек и танцев с бубуном не требует.


Можно разукомплектовать, но оптом дешевле.


При необходимости, комплект подключается к любому источнику тока для полуавтоматической сварки, начиная от самодельных выпрямителей, и заканчивая промышленными источниками тока типа ВДУ, ВДГ, ПДГ, ПДУ, ВДУЧ-160/350 и инверторами способными работать в режиме полуавтомата, типа SSVA, ИИСТ. ИНВЕРТОРЫ ПРЕДНАЗНАЧЕННЫЕ ТОЛЬКО ДЛЯ СВАРКИ ЭЛЕКТРОДОМ НЕ ПОДХОДЯТ, из-за особенности вольт-амперной характеристики, наличия функций антиприлипания, форсированного старта и повышенного напряжения холостого хода.


Помогу подключить к любому полуавтомату и\или источнику тока для полуавтомата.

По любым вопросам звоните 0980796554, Иван, или в ЛС.
Цена 4200 грн.
Вложение 3931
Вложение 3932
Вложение 3933
Вложение 3934
Вложение 3935
Вложение 3936
Вложение 3937
Вложение 3938

Сам моторредуктор продан. Плата клапан остались.
