Здравствуйте ! Очень прошу помочь найти схему(или аналог) сварочного инвертора KENDE MS-300 Proffi.
БП: UC3843BN, IRPE40, PC817.
ПУ: UC3846DW, TL084 2шт.,TL082.
Заранее спасибо.

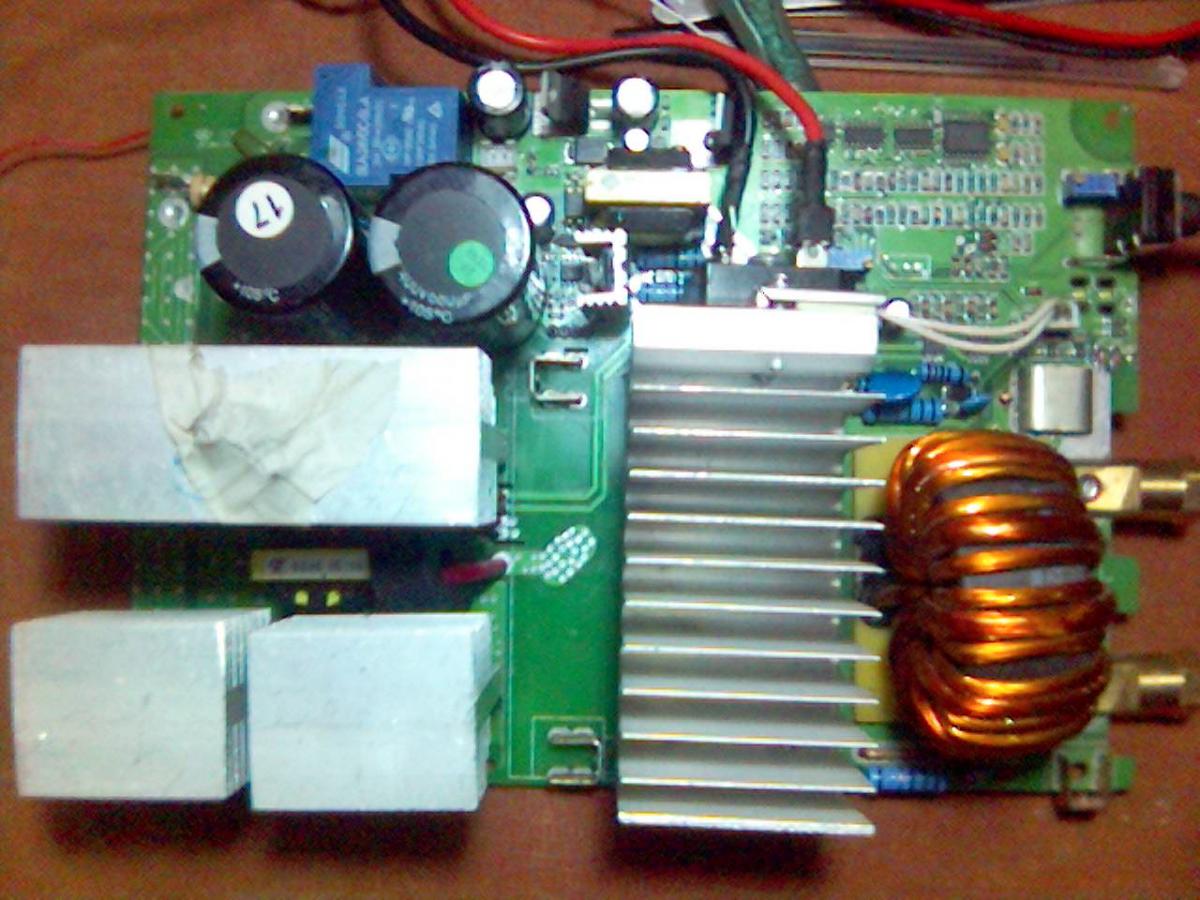

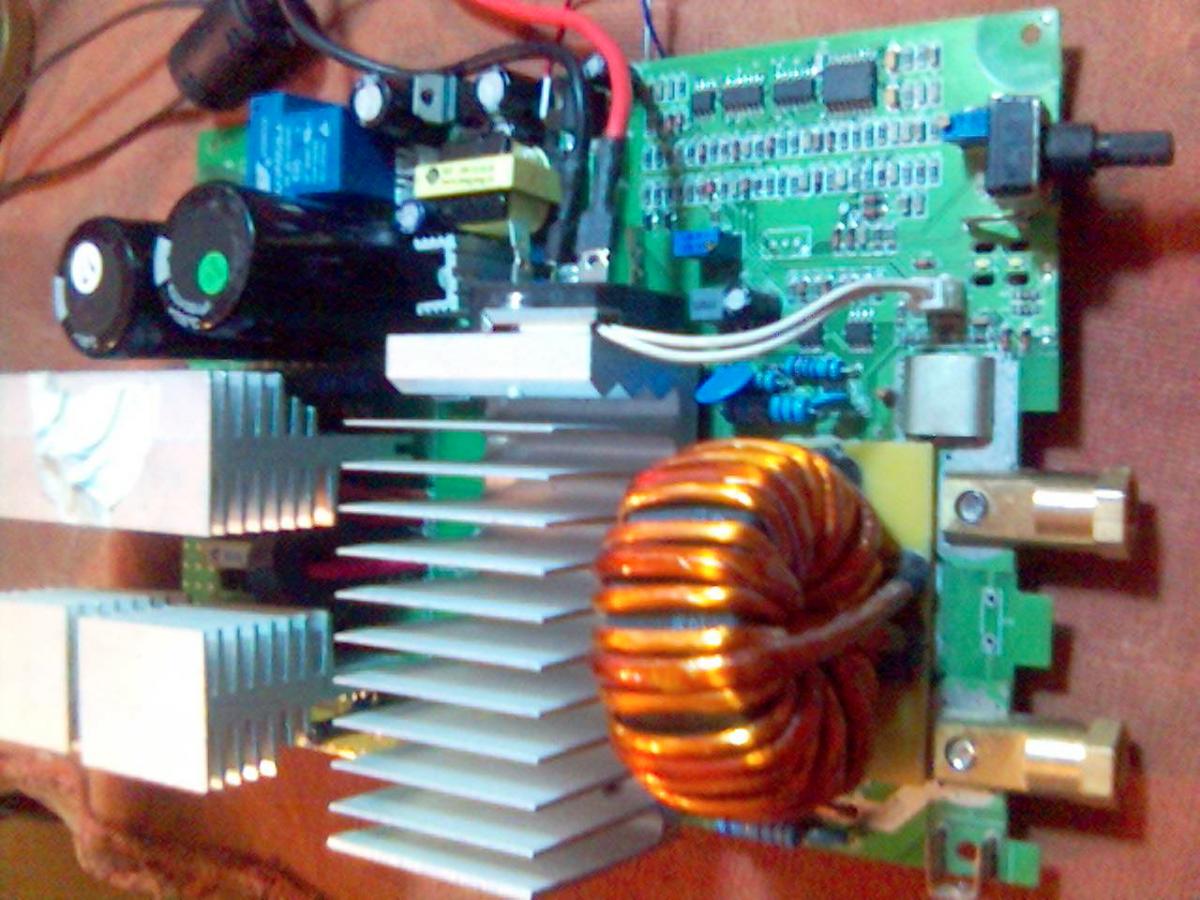

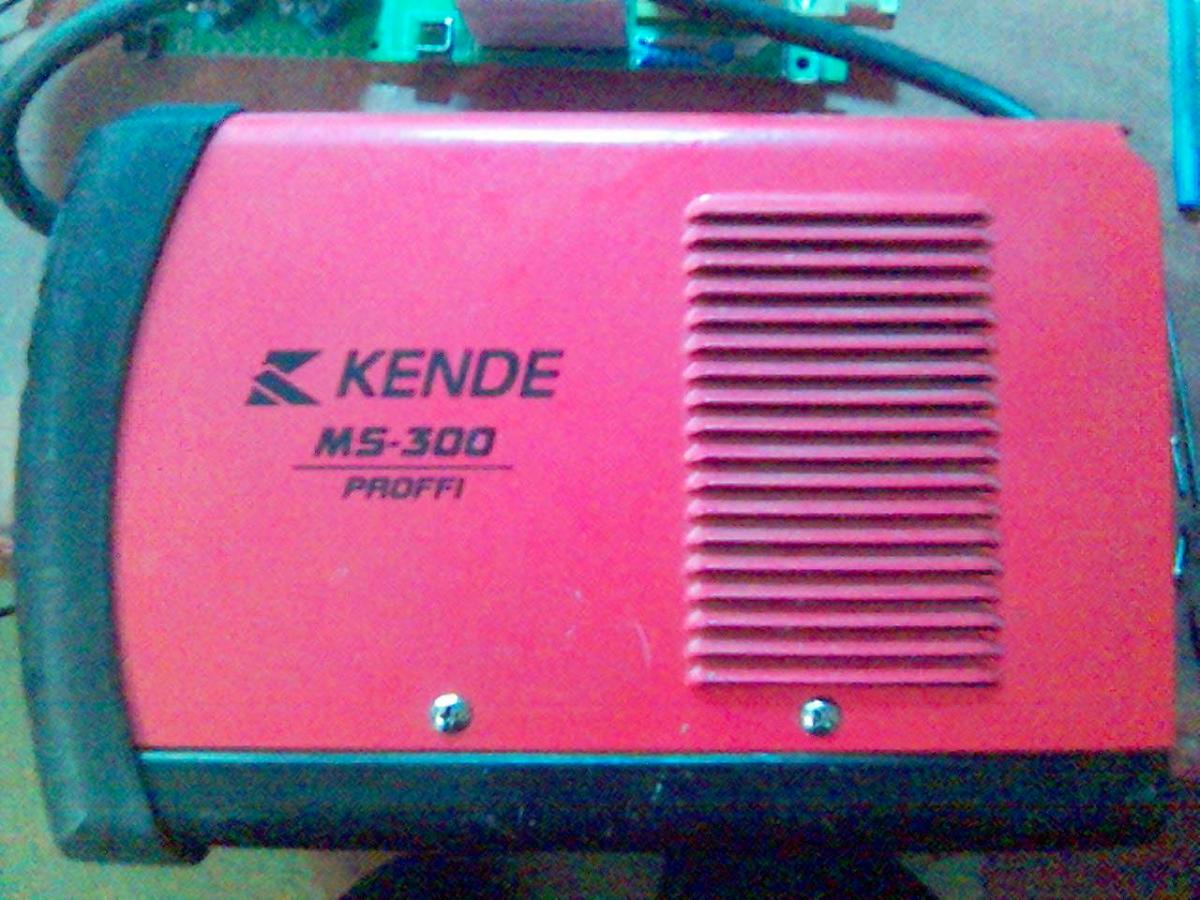

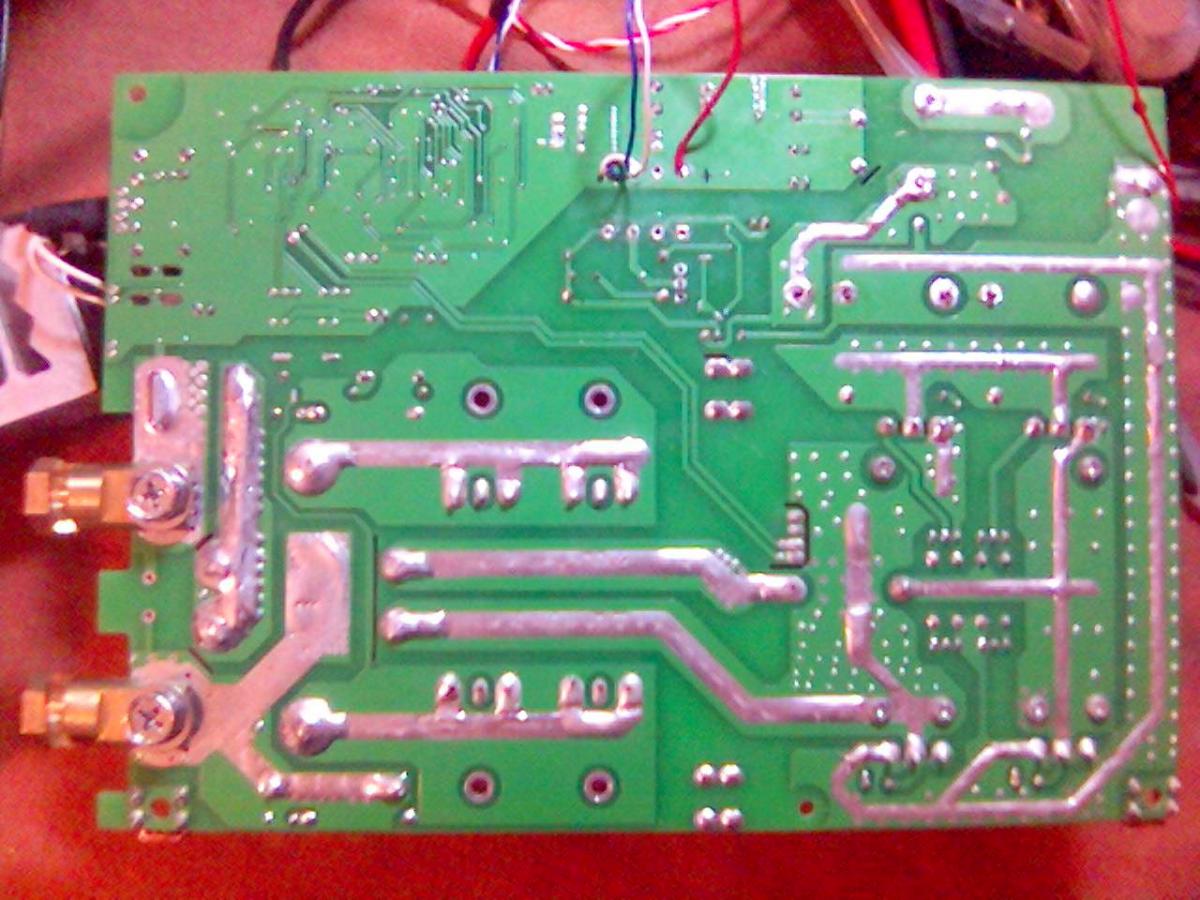

Извените за плохие фотки.Вложение 3505Вложение 3506Вложение 3507Вложение 3508
что сломалось?на 90 процентов похожая у меня в папке барахло.
мерял не я 3846: 1-2.58В ; 2-5.1В; 3-0;
4-0.338; 5-5.14; 6-1.2; 7-1.2;
8-2.03; 9-3.68; 10-* ; 11-6.68;
12-0; 13-14.87; 14-6.68;
15-14.89;16-0.009.
ТЛ084 (1) 1-11.88; 2-0.02;3-0;
4-14.89; 5-5.1; 6-5.41; 7-
(-13.63); 8-2.03;9-2.03;10-2.03;
11-
(-14.96);12-5.1;13-5.1;14-5.1 .
ТЛ084(У2) 1-(-1.62);2-0; 3-0;
4-14.88;5-1.54; 6-6.45;7-(-13.4);
8-9.73; 9-9.73;
10-9;73;11(-14.95);
12-9.73;13-2.56; 14-13.12 .
ТЛ082 1-0.118; 2-0; 3-0; 4-
(-14.96); 5-0.522;
6-0.003;7-0.003; 8-14.89.
Регулятор сварочного тока
выкручен в положение
максимального тока при
замерах.
Микросхемы идут по порядку
как на плате начиная с 3846 .
Напряжение холостого хода на
выходе сварки -95 В.
Принесли сварку уже в разобраном виде, намекнули что внутрь попала металическая шайба.
После моево осмотра обнаружил : взорвавший полевик(IRFPE40) по питанию, Z1-18, UC3843DW и обвязка ее (резисторы и т.д).
Выпаяв все ето, вместе с ТПИ, подал стабилизированое напряжение (от липса) +15в и -15в на управление , измеряя осцилографом
на драверах упр. IGBT импульсов не обнаружил. Из етого выходит, что кроме питания, и управление вышло из строя.
semivosa cпасибо за наданную инфу ,буду сегодня сопоставлять Ваши замеры с своими, но очень пригодилась бы схема.
Может кто и поделится? Заранее спасибо.
управление,по крайней мере две микросхемы,совпадает полностью(3846,084),нужно подавать +24,-24в перед кренками,плюс схема совпадает и по дежурке.по замерам отпишитесь.
ключи выжили?
semivosaспасибо за наданную инфу. Вот уменя вышли такие замеры, выкладываю.
Подал перед кренками +19в и -19в на вых. Получ. +15.1в и -15.1в (то же самое что я подал сразу )
замеры на UC3846 (даю только те котор. Отл.): 6 – 1.2 (3.26в), 7 – 1.2 (3.26в), 10-*? (2.36в), 16 – 0.009 (0.01в).
на 4н.- присуст. Пила 0.4v 5ms, 8н.- пила 2v 15ms,
На TL084 (1) всё совпадает. На 8-9н.- присуст. пила 2v 15ms, 10н.- пила 2v 15ms.
На TL084 (2) : 1 – 1.62 (-0.98в), 6 – 6.45 (1.52в), 7 - -13.4 (10.6в), 8 – 9.73 (0.03в), 9 – 9.73 (0.03в),
10 – 9.73 (0.03в), 12 – 9.73 (0.03в).
На TL082 : 6 – 0.003 (0.03в), 7 – 0.003 (13.5в).
По дежурке впаял UC3843BN, K1118, Z18v, PC817, 2R2, 1k.(были не рабоч.)
После замены не запускается (тикает, в такт моргает светодиод и дёргает. вентил.)
Дравера , ключи , силовые диоди все жывые.
Подкиньте схемку кто может.
Заранее спасибо!
конденсатор проверте,замените,тот который паралельно 1к,в дежурке,индуктивность трансформатора замеряйте,должно быть около 5,6.обвязку желательно всю проверить снаберную цепочку,частотозадающую
,опорное 5в на 3843 присутствует?сначала дежурку по логике нужно запустить,схема то совпадает по дежурке.
на 3846 шим присутствует?
там две микросхемы сборные полевички есть,проверьте есть ли на их сигналы и питание,нет ли на них кз ?и еще пока +310 на ключах отсутствует,и на выходе тоже,то напряжения на микросхемах будут отличатся от нужных,по тем двум основным у вас норма какбы,проверте шим на 3846,потом на полевых сборках,и так по цепи до затворов.
