Подающий механизм / протяжка / приставка к полуавтомату аналог SSVA-PU

Более удобный, мощный, надежный и дешевый аналог SSVA-PU. По цене меньше чем PU3, по качеству лучше чем самый дорогой PU.

При необходимости, протяжка подключается к любому источнику тока для полуавтоматической сварки, начиная от самодельных выпрямителей, и заканчивая промышленными источниками тока типа ВДУ, ВДГ, ПДГ, ПДУ, ВДУЧ и инверторами способными работать в режиме полуавтомата, типа SSVA, ИИСТ. ИНВЕРТОРЫ ПРЕДНАЗНАЧЕННЫЕ ТОЛЬКО ДЛЯ СВАРКИ ЭЛЕКТРОДОМ НЕ ПОДХОДЯТ, из-за особенности вольт-амперной характеристики, наличия функций антиприлипания, форсированного старта и повышенного напряжения холостого хода.

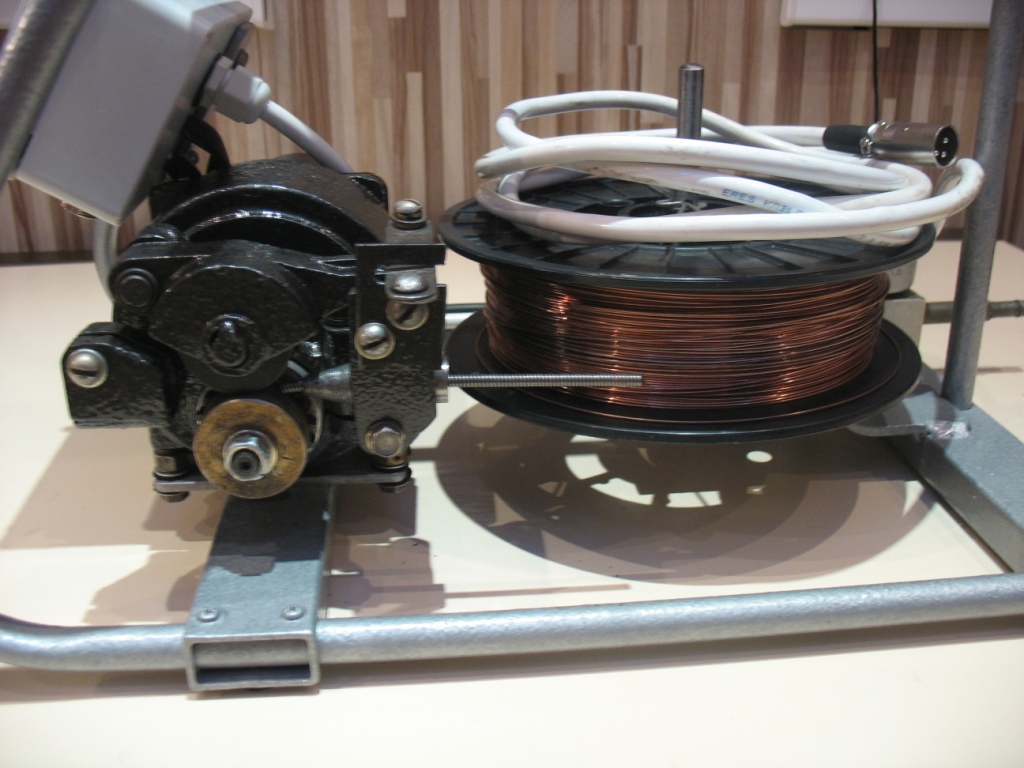

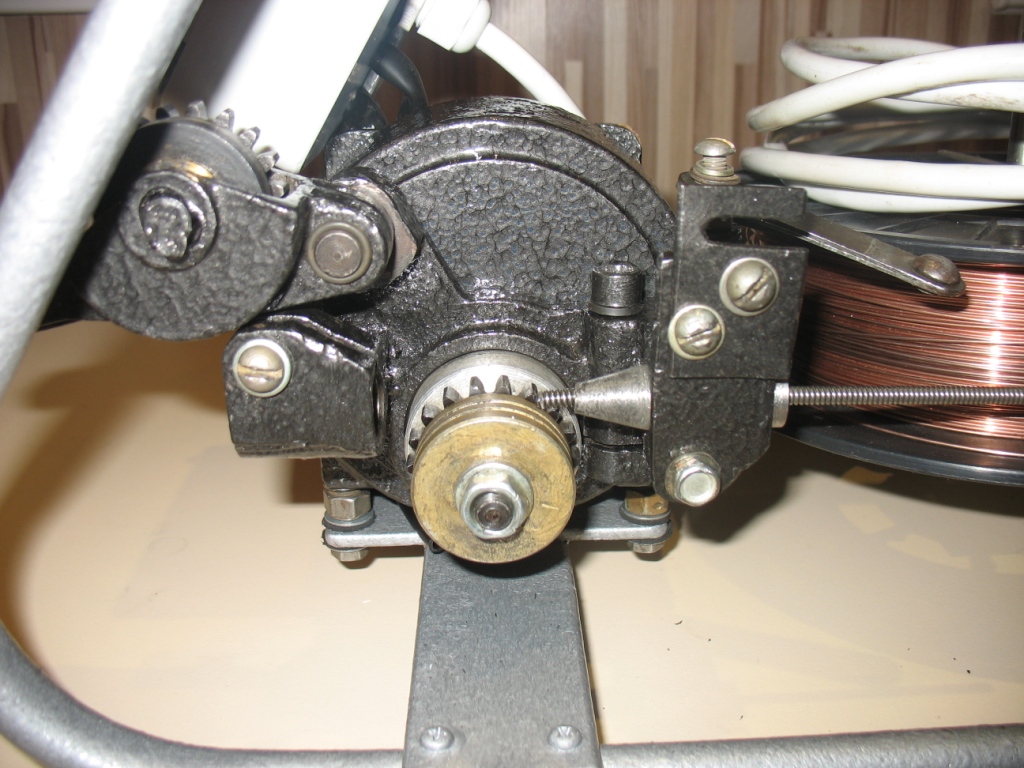

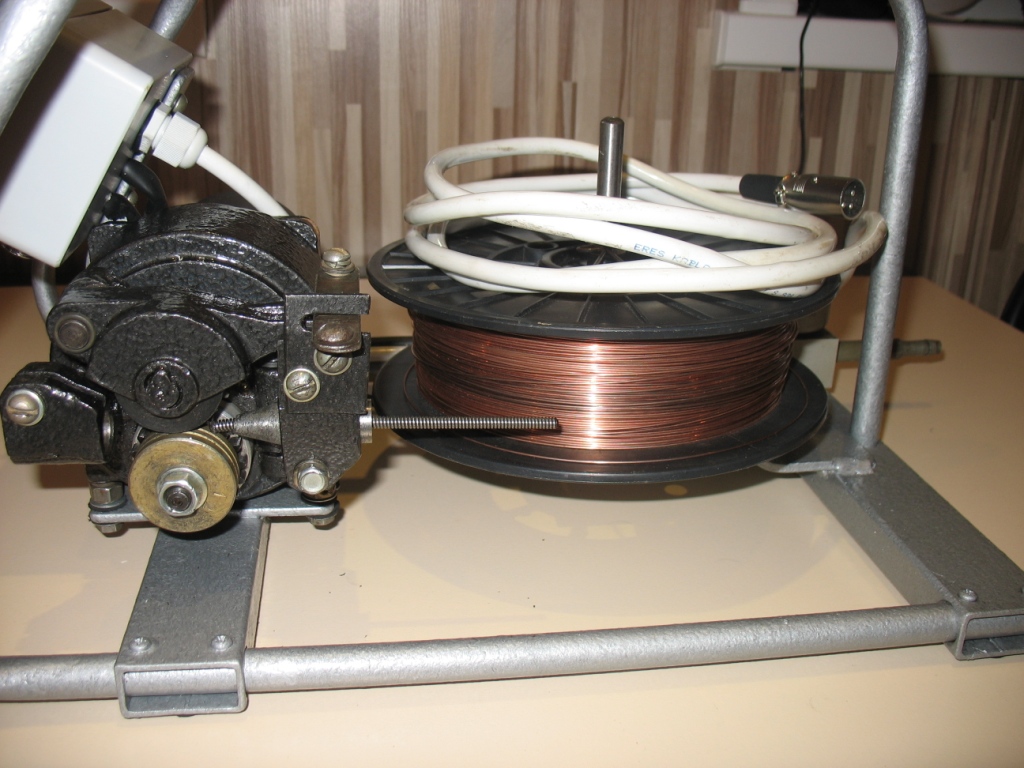

Механизм 2-х роликовый полноприводный, верхний прижимающий ролик входит в зацепление с нижним через зубчатый венец. За счет этого проскальзывание/пробуксовывание проволоки исключено. При испытаниях с 5 метровым рукавом Binzel RF-25, и проволокой 1,0мм заеданий и подтормаживаний проволоки не было. Делался как протяжка под инверторы SSVA на базе промышленной протяжки ПДГ-502. Конструкция значительно надежней и удобнее чем в современных протяжках.

Моторредуктор с цилиндрической зубчатой передачей - отличаются надёжностью и имеют высокий ресурс эксплуатации, КПД. При том, все шестерни выполнены из стали, и вращаются на шарикоподшипниках, корпус редуктора металлический, прижимная скоба и крепление рукава - металлические, можно не боятся что отломается. В моторредукторе нет ни единой пластиковой детали. Зато в современных дорогих протяжках пластиковые даже шестерни редуктора. Ведомый вал на котором расположен подающий ролик установлен на массивных (по меркам данного узла) шариковых подшипниках (подшипник 6202). Вообще данные механизмы легко отхаживают по 3-3,5 тонны проволоки (600-700 катушек по 5 кг).
В целом протяжка профессионального уровня, выполнена на советских новых (с хранения) компонентах (моторредуктор, реле, тумблера, клапан СО2)

Плату взял от SSVA-PU, усиленную. Она обеспечивает стабильную подачу проволоки, независимо от колебаний питающего напряжения, и изменений усилий на валу (изгибов рукава, подклинивания проволоки в канале и т.д.), есть обратная связь по току/напряжению, регулировка предгаза/постгаза, защита от КЗ и перегрузок, переполюсовки при подключении питания.

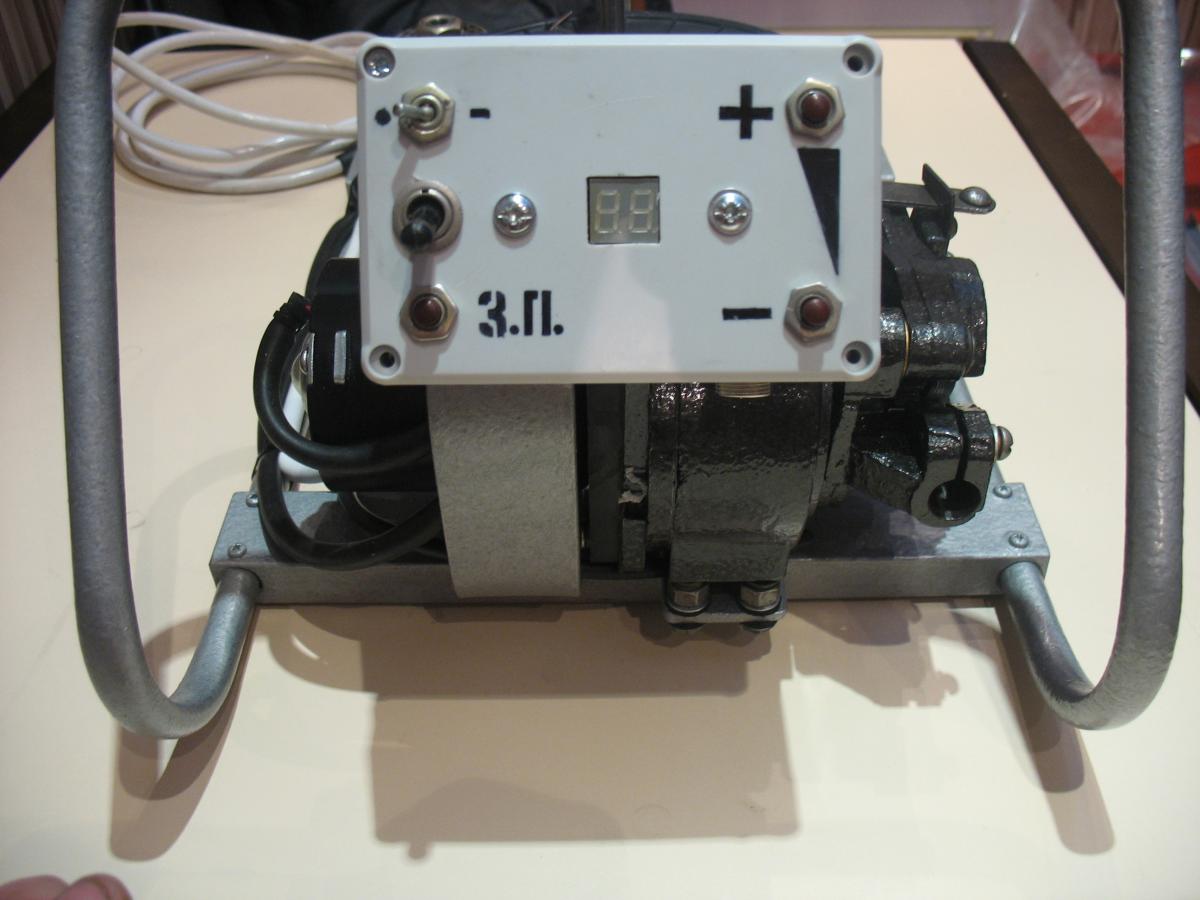

Блок управления на базе платы дает возможность:

- Изменять скорость подачи от 0,3 м\мин до 20 м\мин.

- Заправка проволоки без включения клапана газа и силового источника тока.

- Тумблер отключения подачи газа (для сварки флюсовой порошковой проволоки и т.д.)

- Тумблер переключения направления подачи проволоки: прямая подача\реверс\нейтральное положение (среднее положение тумблера-мотор отключен). При среднем (нейтральном) положении тумблера мотор отключен, в этот момент при нажатии на кнопку на рукаве включается только клапан газа (продувка\заполнение после длительного бездействия магистралей\шлангов газом).

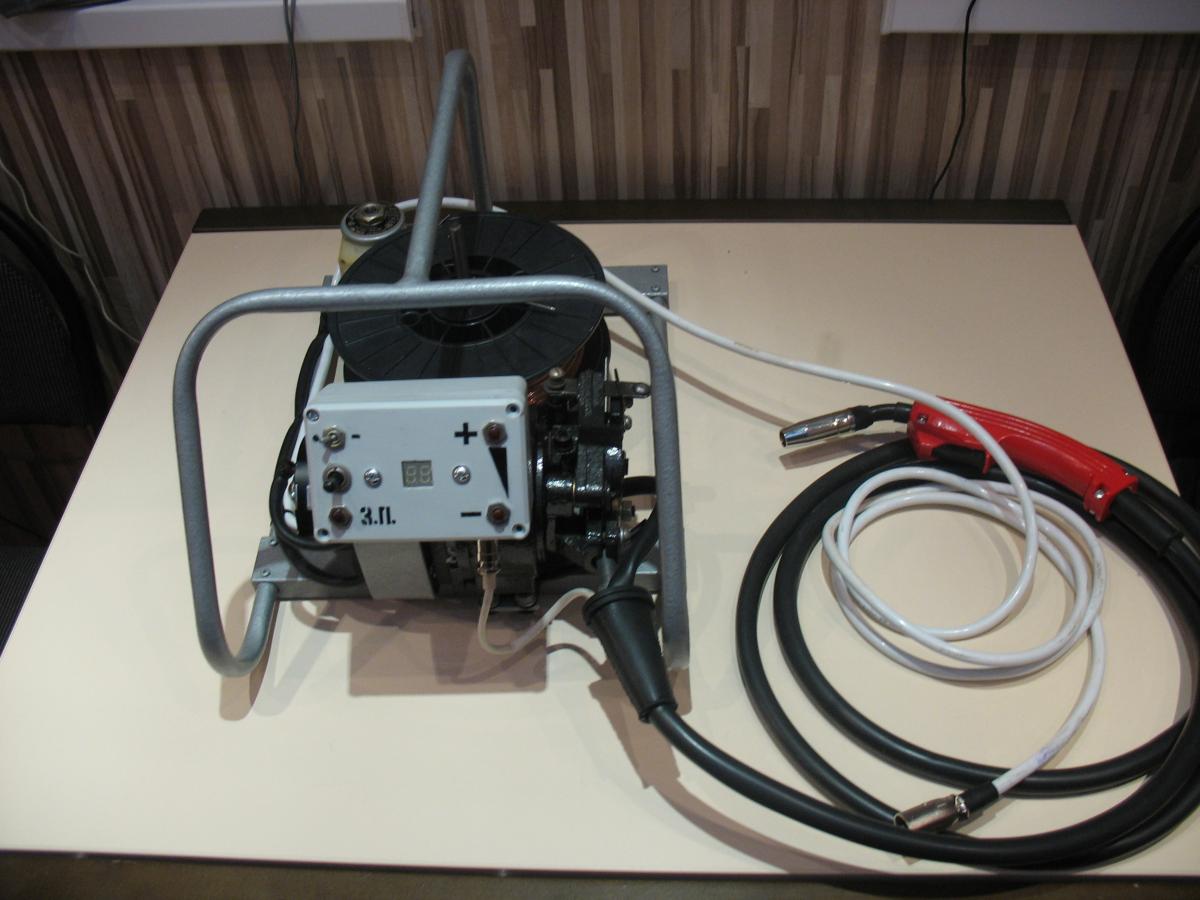

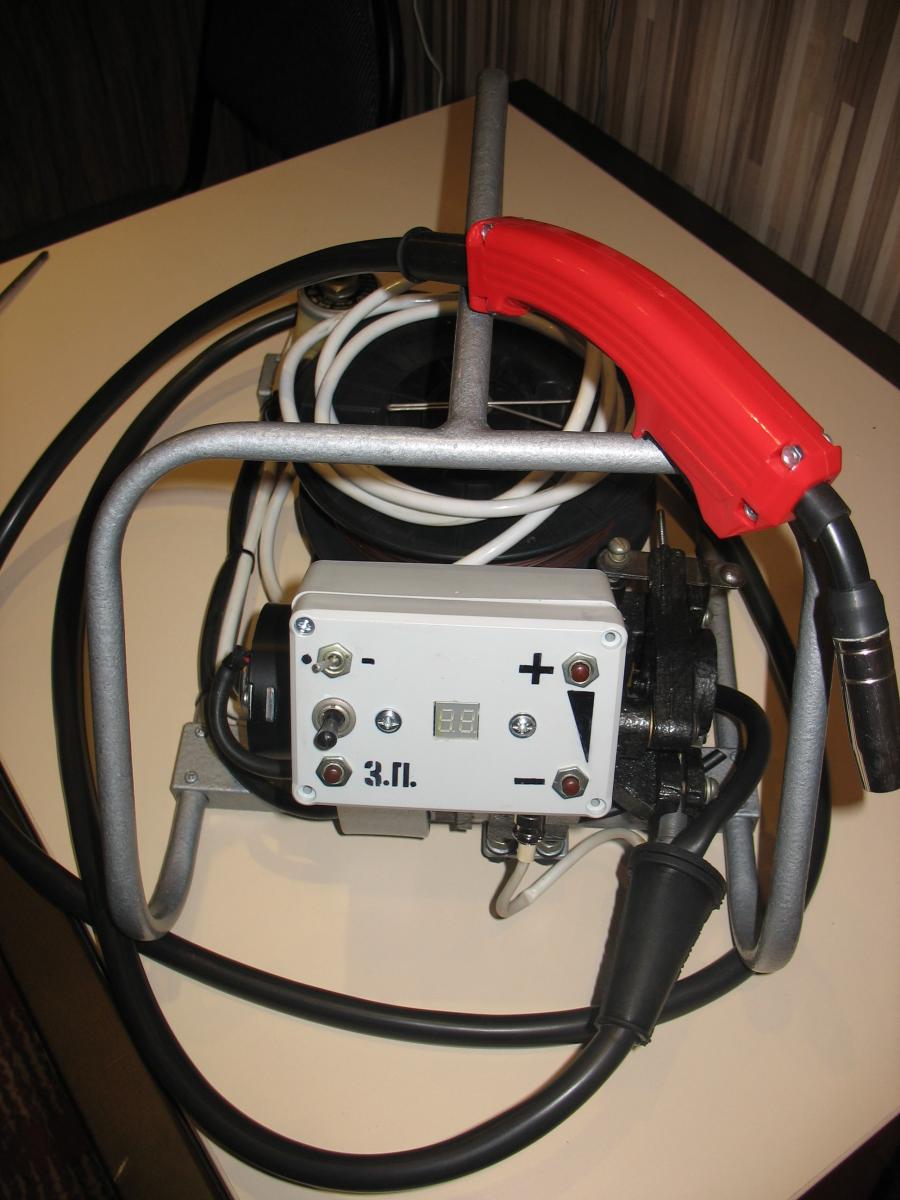

В комплекте 3 метра сигнального кабеля управления, ответный разъем монтируемый на корпус инвертора SSVA. Ролик под проволоку 0,8 1,0 1,2 мм. Рукав ТЕМП 2,5 метра, 230Ампер. В рукав легко установить (по договоренности) бинцелевскую спираль, как в фирменных немецких рукавах Binzel. Так же могу укомплектовать под заказ тем рукавом, который Вы выберите. Возможно при желании без проблем установить ЕВРОразъем - KZ-2, и/или силовым кабелем с байонетом для подключения к силовому разъему SSVA и тд.

Могу модернизировать Ваши протяжки, трансформаторные полуавтоматы, изготовить протяжки под заказ (для аппаратов типа ВДУ, ВДС, ВДГ, ПДГ, ПДГО и к блокам управления типа БУСП любой модификации).

Обеспечу ремонт в случае возникновения неполадок.

Обращайтесь в ЛС или по телефону 0980796554, Иван.
