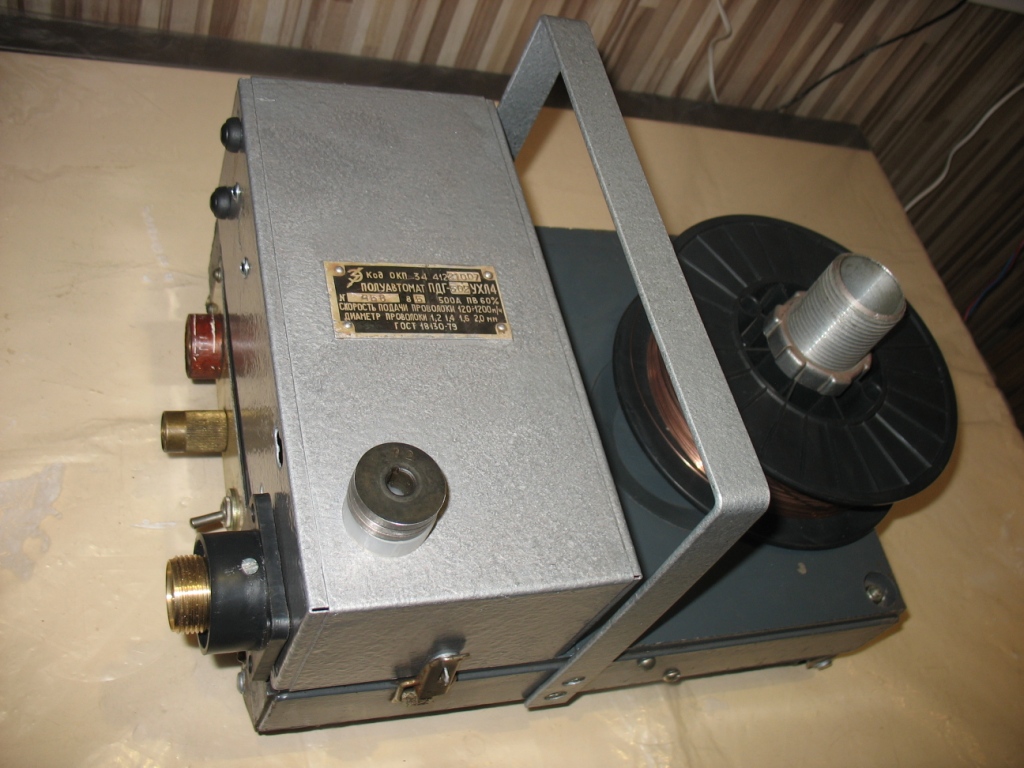

Подающий механизм (протяжка) ПДГ-502 для полуавтомата с 2 ведущими роликами с платой SSVA.

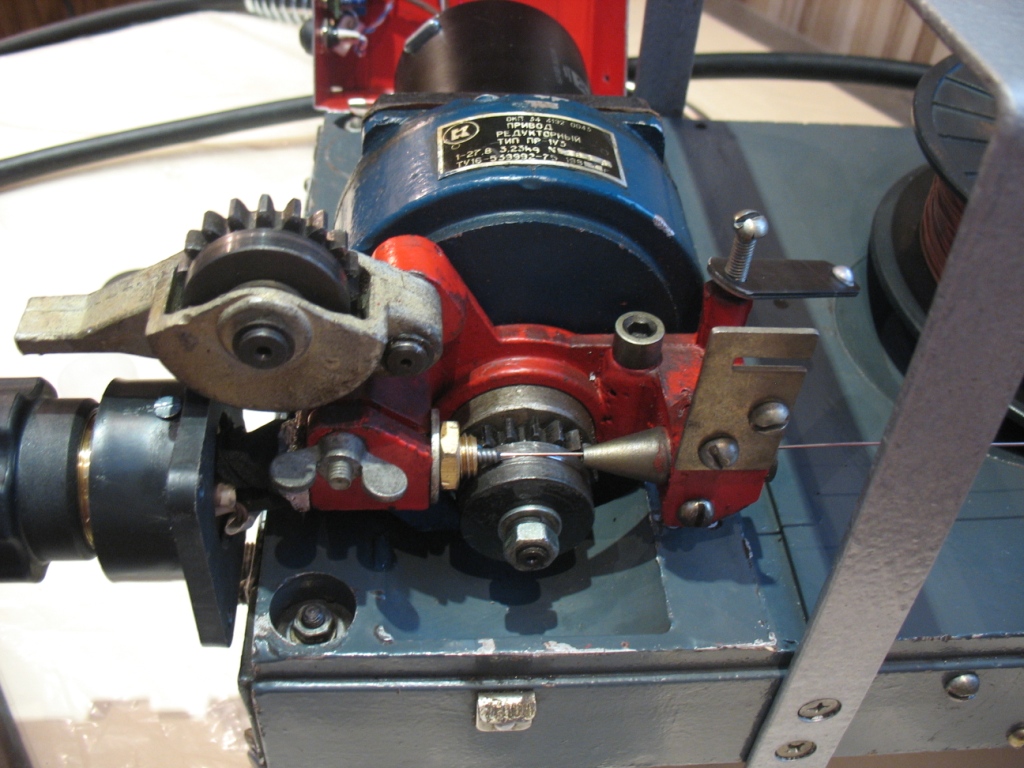

2-х роликовый полноприводный (и нижний и верхний прижимной ролик являются ведущими) механизм, делался как протяжка под инверторы SSVA.

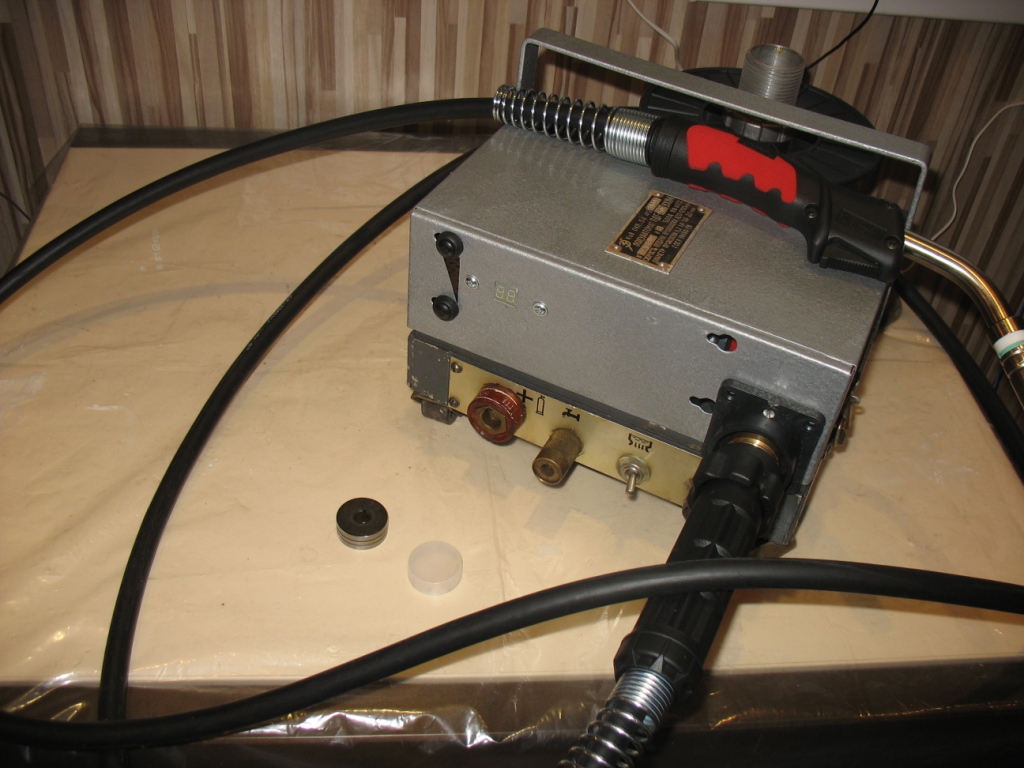

Силовой кабель (КГ-16, 3 метра) и кабель управления 5 метров. Ролик под проволоку 0,8 1,0 1,2 мм. Прижимной ролик то же ведущий. Конструкция значительно надежней и удобнее чем в современных протяжках. Катушкодержатель - алюминиевый, с регулируемой силой прижима, перемещается по раме исходя из размеров устанавливаемой катушки (5-15 кг катушки).

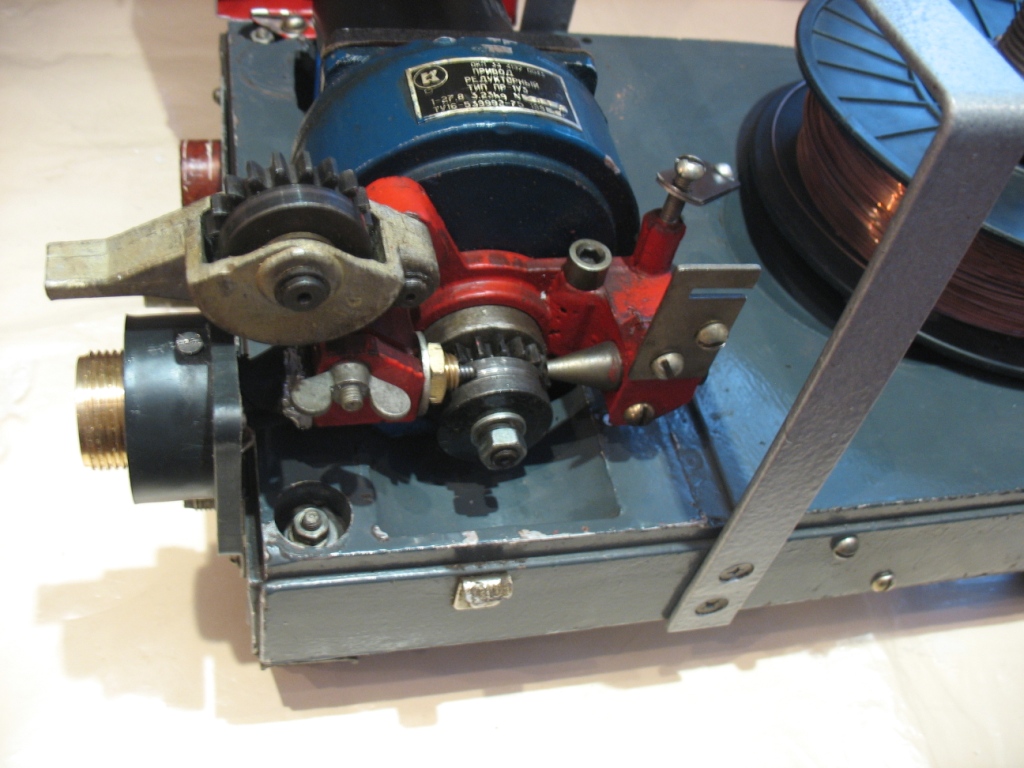

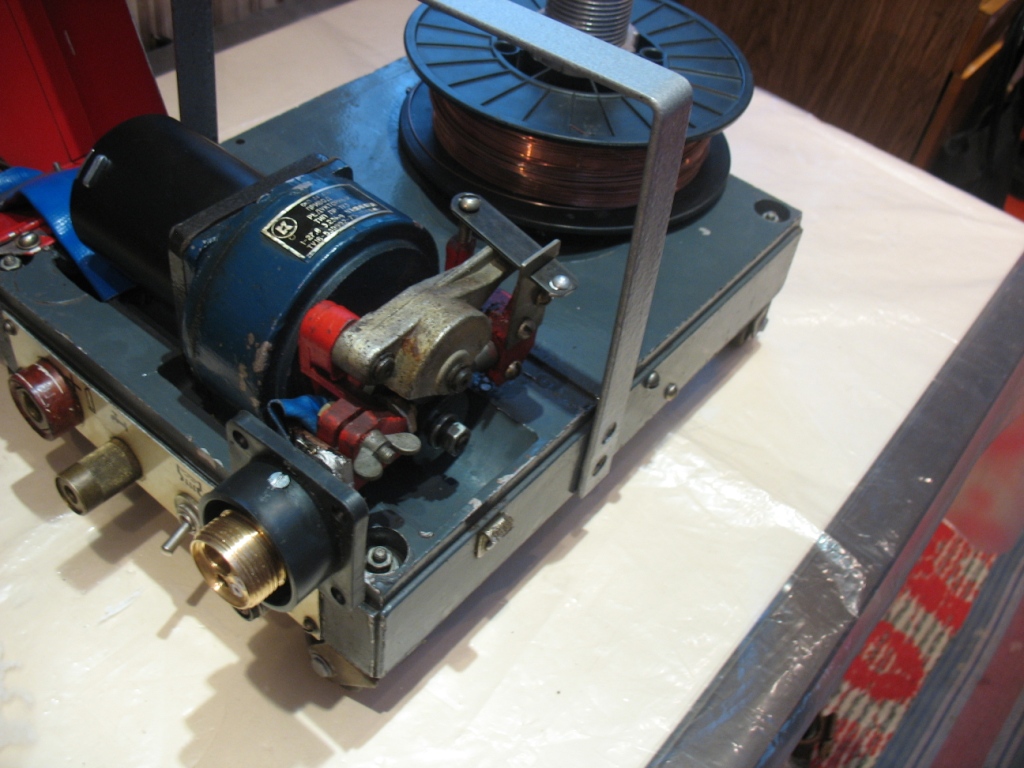

Моторредуктор с цилиндрической зубчатой передачей - отличаются надёжностью и имеют высокий ресурс эксплуатации, КПД. При том, все шестерни выполнены из стали, и вращаются на шарикоподшипниках, корпус редуктора металлический, прижимная скоба и крепление рукава - металлические, можно не боятся что отломается. В моторредукторе нет ни единой пластиковой детали. Зато в современных дорогих протяжках пластиковые даже шестерни редуктора. Ведомый вал на котором расположен подающий ролик установлен на массивных широко разнесенных в корпусе (по меркам данного узла) шариковых подшипниках (как мне кажется - 202 или 203 подшипник, если интересует, могу разобрать посмотреть точно). Вообще данные механизмы легко отхаживают по 3-3,5 тонны проволоки (600-700 катушек по 5 кг).
В целом протяжка профессионального уровня, выполнена на советских новых (с хранения) компонентах (моторредуктор, реле, клапан СО2)
Плату взял от SSVA-PU, усиленную. Она обеспечивает стабильную подачу проволоки, независимо от колебаний питающего напряжения, и изменений усилий на валу (изгибов рукава и т.д.), есть обратная связь по току/напряжению, регулировка предгаза/постгаза, защита от КЗ и перегрузок.
Вся протяжка расположена на платформе с 4-мя поворотными колесами для удобства перемещения, оснащена ручкой, и прижимом для кабелей\шлангов газа.

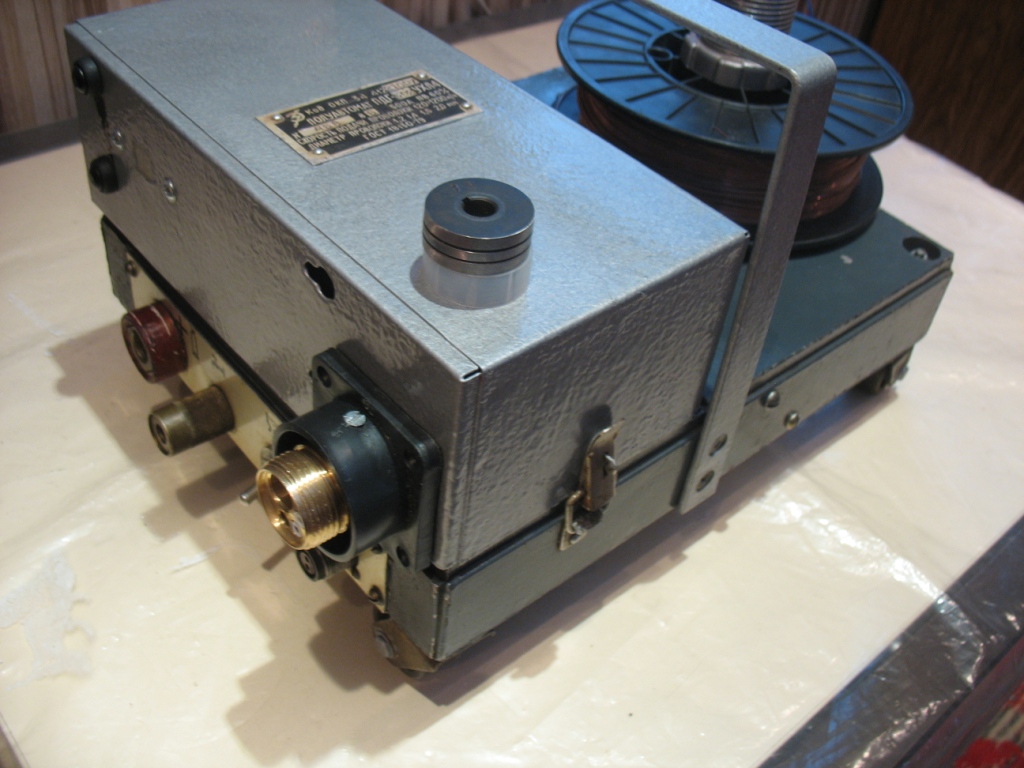

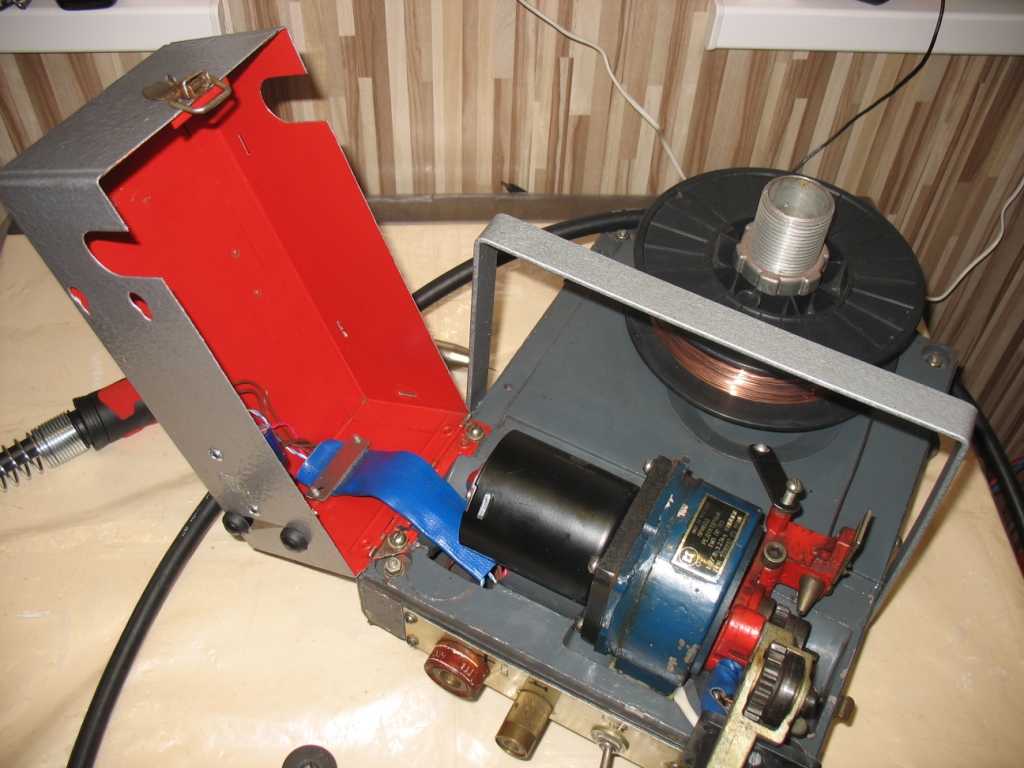

Сам моторредуктор накрывается стальной крышкой на защелке, во избежание попадания внутрь рукава и роликов грязи, пыли и т.д.

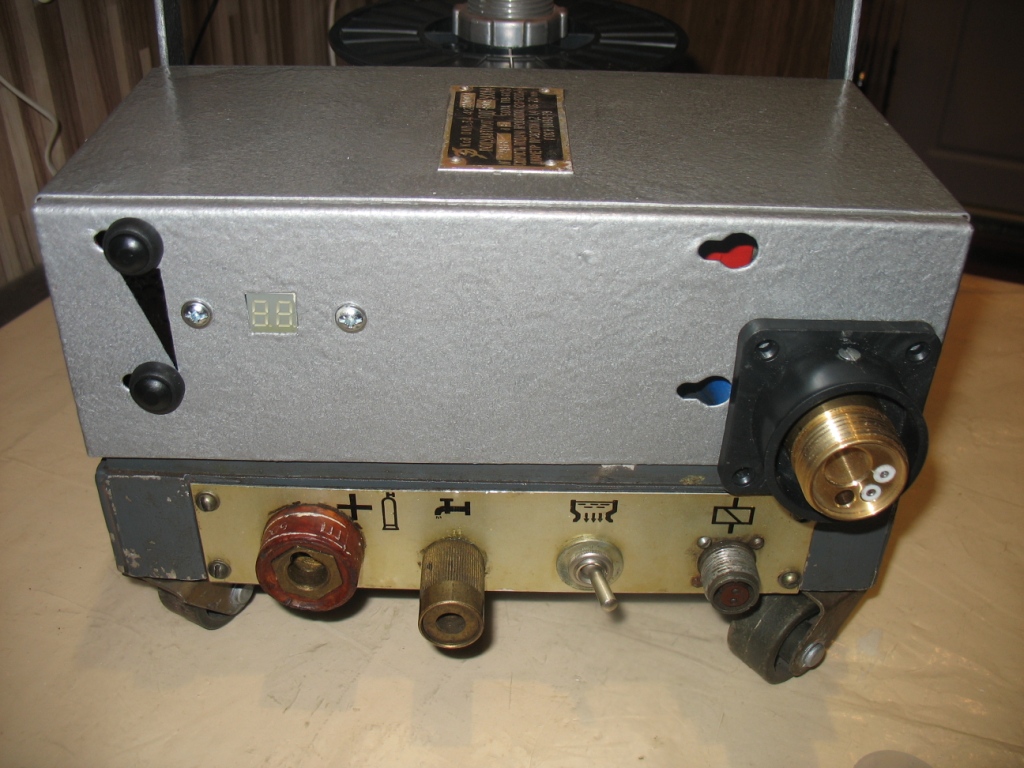

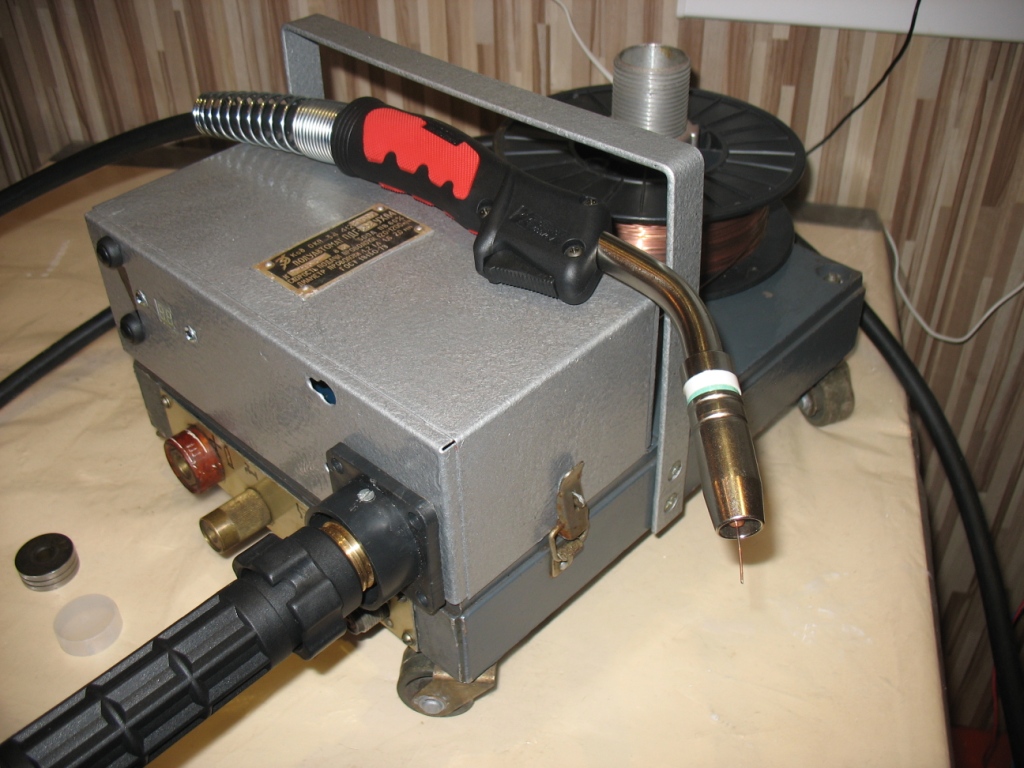

Благодаря установленному евроразъему (накладка на него имеется, на фото - без накладки), любой современный сварочный рукав подключается быстро и без проблем .
Комплектацию можно изменить по согласованию с покупателем, можно доустановить дистанционный регулятор напряжения для аппаратов типа ВДУ, ВДС, ПДГ, ПДГО, а так же подключить протяжку к данным источникам тока, и к блокам управления типа БУСП любой модификации.
Подключается к любому источнику тока.
Обеспечу ремонт в случае возникновения неполадок.
Цена 3950 грн, Иван.
0980796554.
