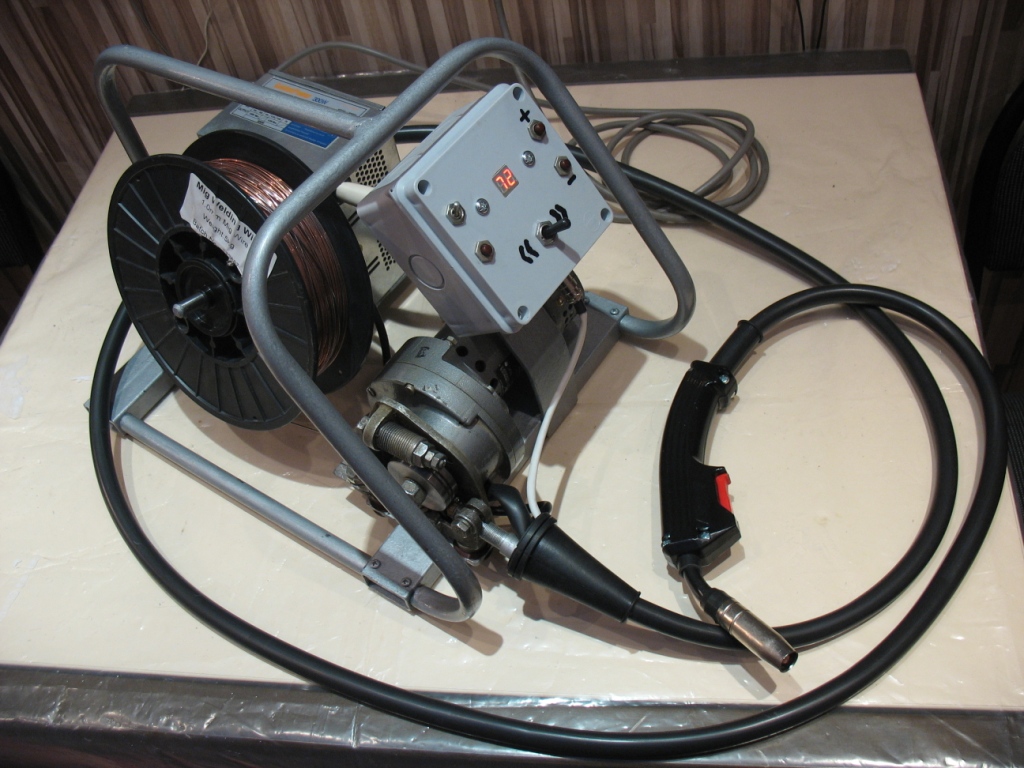

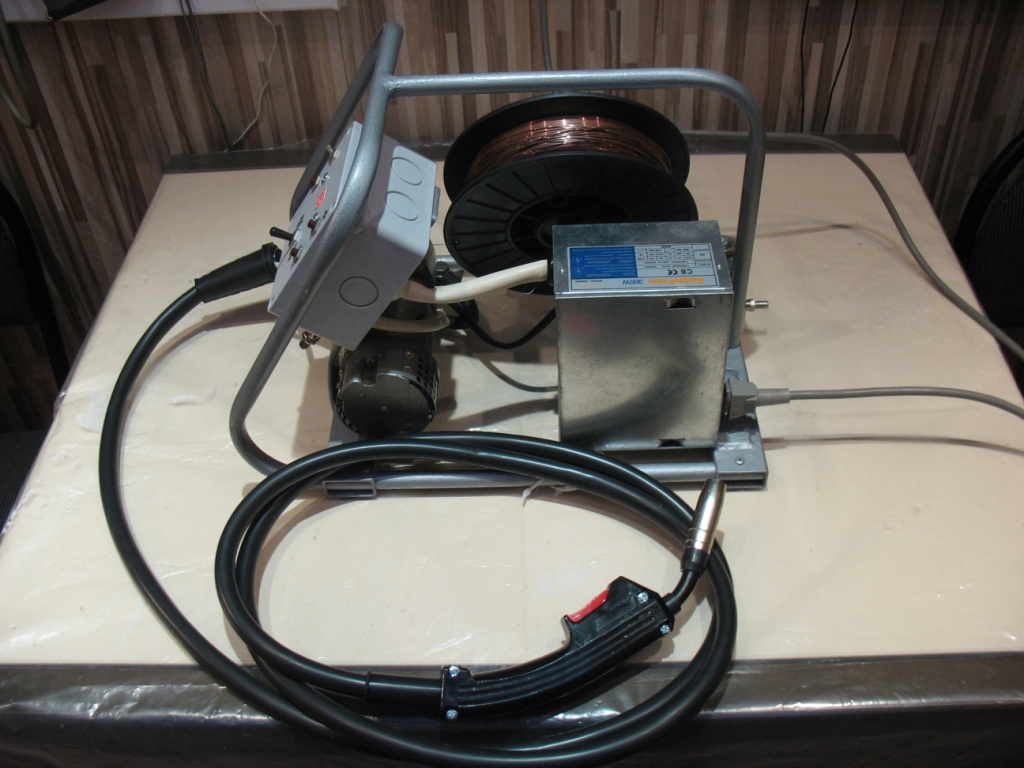

Подающий механизм / протяжка / приставка к полуавтомату с платой SSVA

Протяжка подключается к любому источнику тока для полуавтоматической сварки, начиная от самодельных выпрямителей, и заканчивая промышленными источниками тока типа ВДУ, ВДГ, ПДГ, ПДУ, ВДУЧ и инверторами способными работать в режиме полуавтомата, типа SSVA. ИНВЕРТОРЫ ПРЕДНАЗНАЧЕННЫЕ ТОЛЬКО ДЛЯ СВАРКИ ЭЛЕКТРОДОМ НЕ ПОДХОДЯТ, из-за особенности вольт-амперной характеристики.

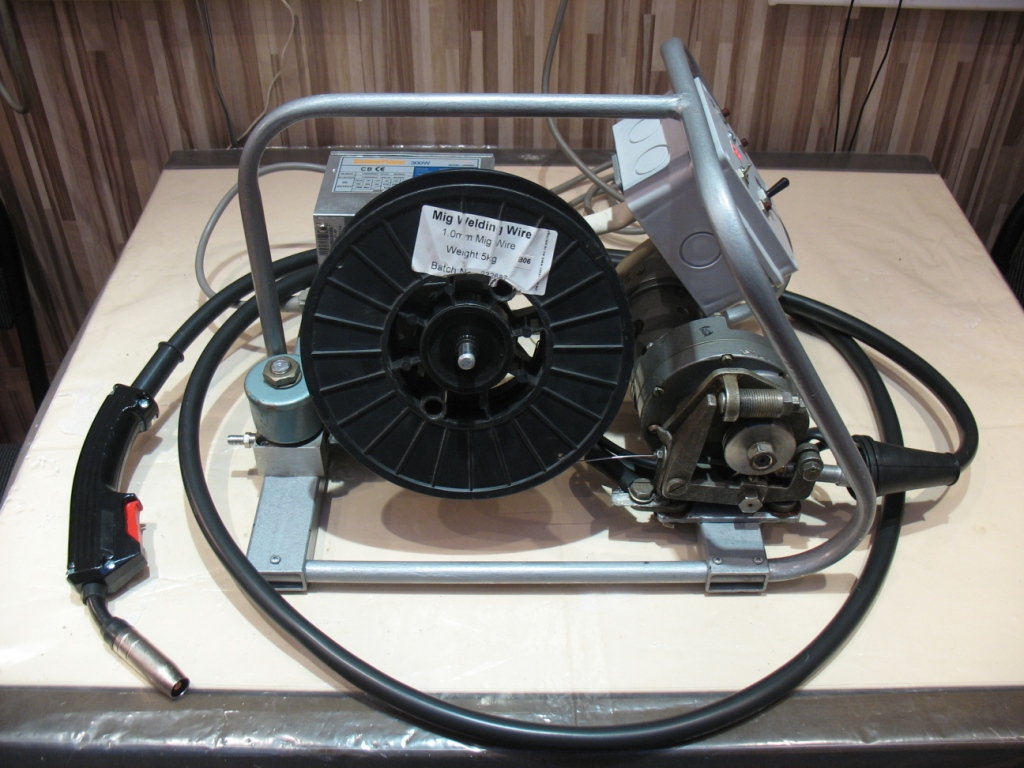

Моторредуктор Д-90С, 90 Ватт, переделан под независимое возбуждение. В отличии от аналогов, имеет резкий старт, резкую остановку, стабильную тягу даже при скорости подачи 1-1,5 м\минуту. Снят с советского ПА с хранения, новый, но кое-где лакокрасочное покрытие немного повреждено от длительного срока хранения.

Под проволоку 0,6-0,8-1,0-1,2 мм. Моторредуктор с цилиндрической зубчатой передачей - отличаются надёжностью и имеют высокий ресурс эксплуатации, КПД. При том, все шестерни выполнены из стали, и вращаются на шарикоподшипниках, корпус редуктора металлический, прижимная скоба и крепление рукава - металлические, можно не боятся что отломается. В моторредукторе нет ни единой пластиковой детали. Зато в современных дорогих протяжках пластиковые даже шестерни редуктора. Ведомый вал на котором расположен подающий ролик установлен на массивных широко разнесенных в корпусе (по меркам данного узла) шариковых подшипниках (как мне кажется - 202 или 203 подшипник, если интересует, могу разобрать посмотреть точно). Вообще данные механизмы легко отхаживают по 1,5-2 тонны проволоки (300-400 катушек по 5 кг).
В целом протяжка профессионального уровня, выполнена на советских новых (с хранения) компонентах (моторредуктор, трансформаторы, кнопки, тумблера, реле, клапан СО2)

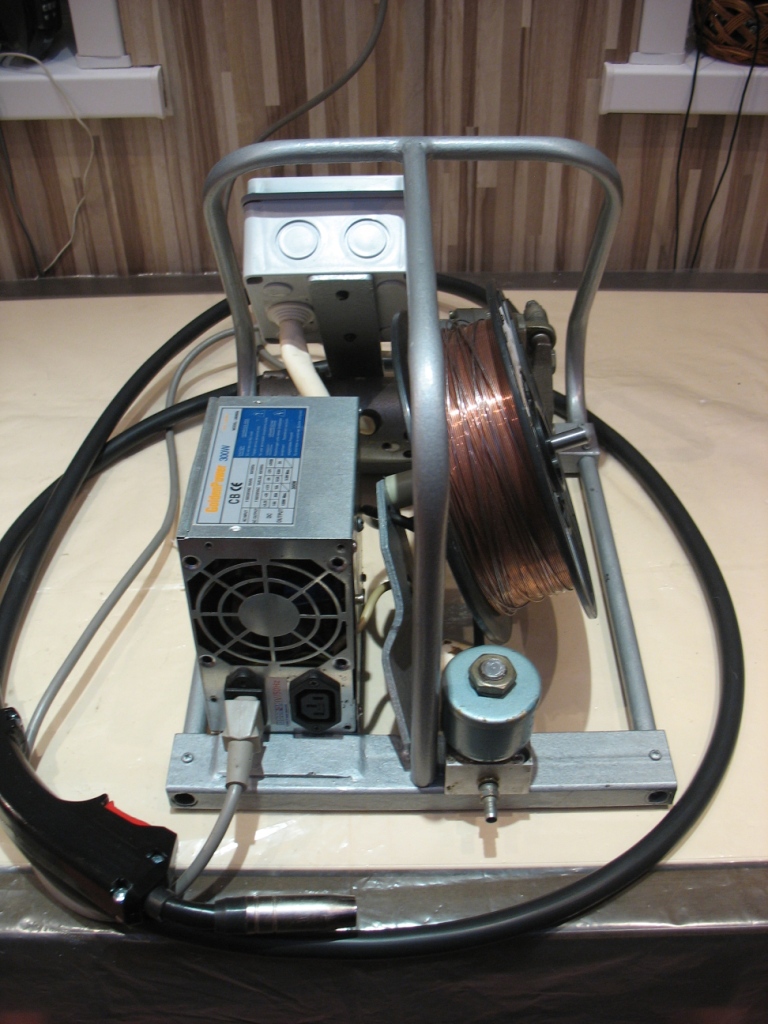

Плату взял от SSVA-PU, усиленную. Она обеспечивает стабильную подачу проволоки, независимо от колебаний питающего напряжения, и изменений усилий на валу (изгибов рукава и т.д.), есть обратная связь по току/напряжению, регулировка предгаза/постгаза, защита от КЗ и перегрузок. Для предотвращения перегрева обмоток возбуждения, отключаются вместе с клапаном газа. Провод питания 3 жильный, с заземлением, длиной 2,5 метра, можно удлинить при желании. Отдельный вывод - управление включения СИТа (силового источника тока) - контактора\пускателя\тирис торного блока и т.д.

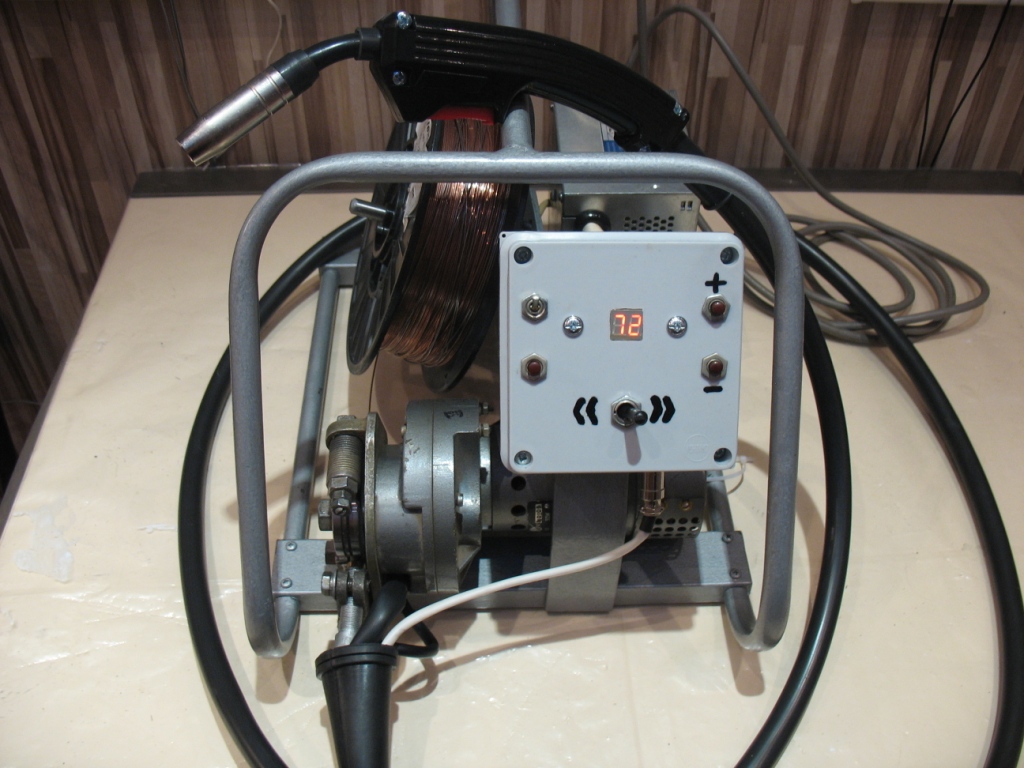

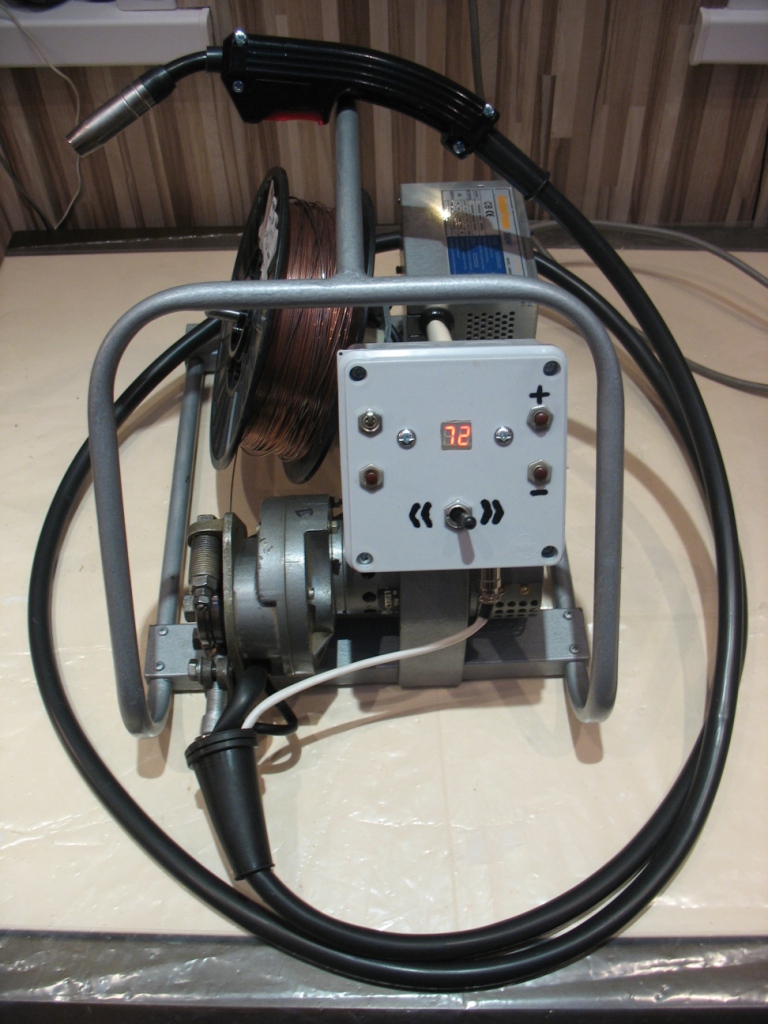

Блок управления дает возможность:

- Изменять скорость подачи от 0,3 м\мин практически и до 9 м\мин. При ролике 45 мм обеспечивает максимальную скорость подачи в 9 м\минуту, если нужна скорость больше - достаточно установить ролик большего диаметра.

- Заправка проволоки нажатием одной кнопки ( при этом отключена подача газа), после отпускания кнопки срабатывает подача газа на 0,5-1сек для заполнения каналов и шлангов газом.

- Тумблер отключения подачи газа (для сварки флюсовой порошковой проволоки и т.д.)

- Тумблер переключения направления подачи проволоки: прямая подача\реверс\мотор отключен. При среднем положении тумблера мотор отключен, при нажатии на кнопку на рукаве включается только клапан газа (продувка\заполнение после длительного бездействия магистралей\шлангов газом).

В комплекте идет рукав ТЕМП длиной 3м, 230А, новый, легко установить спираль бинцелевскую. Или могу укомплектовать под заказ тем рукавом, который Вы выберите.Возможно при желании без проблем установить ЕВРОразъем - KZ-2 и тд, за отдельную стоимость.

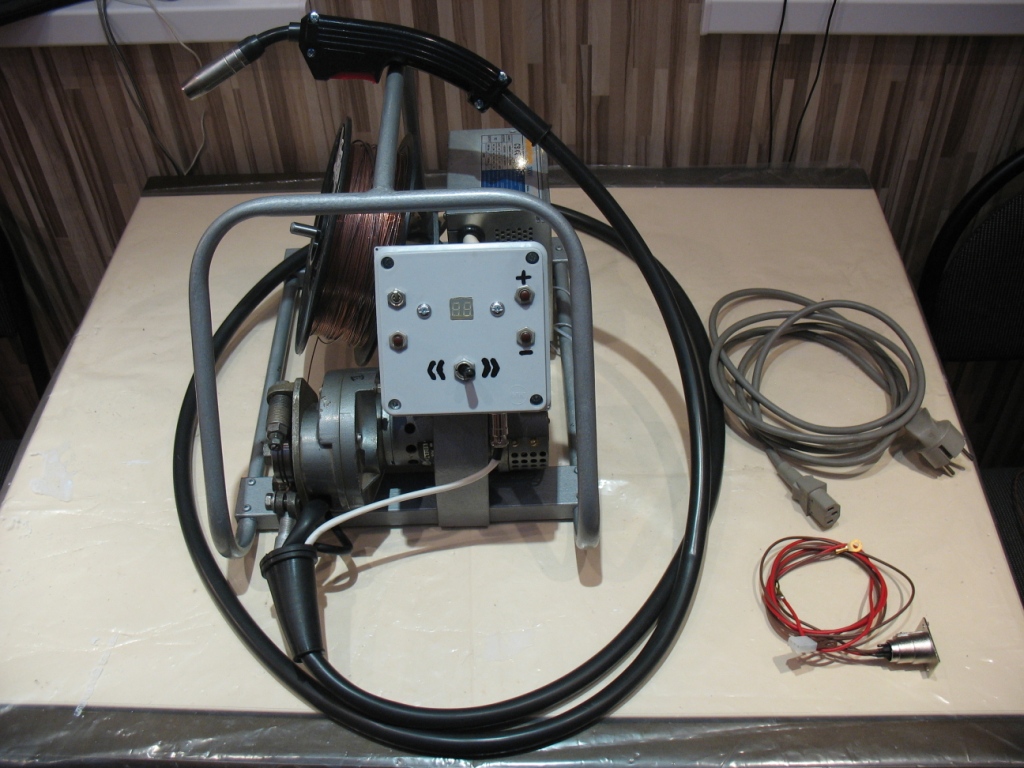

Провод питания 2,5м, сигнальный провод для управления включения силового источника тока 3м (можно объединить два провода в один 4х жильный для компактности, то есть, по одному кабелю будет идти и питание и управление включением СИТа)

Разъем для инвертора SSVA160/270/мини Самурай.

Ролик 45мм, с канавками под 0,8-1,0мм проволоку, один ролик 35мм с насечкой, под любой диаметр.
Гарантирую беспроблемную работу, в течении 2 лет ремонт бесплатный, только транспортные расходы на Вас.
Могу модернизировать Ваши протяжки, трансформаторные полуавтоматы, обращайтесь в ЛС.
Цена 2800 грн.
0980796554, Иван.
