Профи ARC 250
Ребята кто сталкивался с таким "зверем" ? Принес знакомый, говорит молчит как рыба об лед. Сначала взглянув на это чудо , желания не было. Говорю ему что мне хватает телеаудиоаппаратуры без твоего гемороя. Я в принципе инверторы делал , такие как Ресанта и подобные, думаю на досуге посмотрю. Внешний осмотр ничего не выявил и не унюхал. Выташив с горем попалам из этого монстра плату выпрямителя при прозвонке обнаружил сгоревшие дорожки около релюхи и пробитый полевик IRFZ24N . Заменив полевик и дорожки ,удостоверившись что все остальное целое решил зделать запуск. Инвертор включился , по крайней мере загорелось табло и шелкнула релюха, а вот кулер 220 вольтовый молчит. Проверил кулер отдельно, работает. Напряжения на банках по 300 вольт, прошелся тестером по полевикам и спаренным диодам шотки -пробойных не выявил. Может кто скинет ссылочку на это чудо или даст наводящую мыслю. В разборке аппарат жопачный...
http://s019.radikal.ru/i625/1407/31/5ed01bff66ca.jpg
http://s018.radikal.ru/i514/1407/95/1ccdfd7f4387.jpg
http://i024.radikal.ru/1407/96/38f573737ffa.jpg
http://i069.radikal.ru/1407/3b/318004542eea.jpg
-
Аппарат клон САИ так званная "трехэтажка", не люблю я их страх, качество комплектующих очень низкое. Кулер там на 24 Вольта , питается от импульсного БП (он в основном на полевике в корпусе ТО-247 собран), так что начинайте ремонт с БП , он там несложный. От этого же самого БП и весь аппаратик питается через стабилизаторы типа 7812 .
-
припаяйтесь сразу на 220 после включателя,пусть при включении крутится.возможно гдето дорожка сгорела.Что на выходе сварки?
-
optopara2, кулер 220 вольтовый, проверил работает. Аппарат и не говори одно предчуствие разборки уже вселяет "желание" его выкинуть.
-
-
Тут как в поговорке глаза боятся а руки делают. Буду разбирать. Как что нибудь прояснится отпишусь. Да Semivosa
по твоей ссылке на схему, что то есть похожее, но здесь и силовых ключей 18 штук и схема запуска другая, но и за это спасибо.
-
Я так понял у вас дежурка на переменном трансе?
-
Вложений: 1

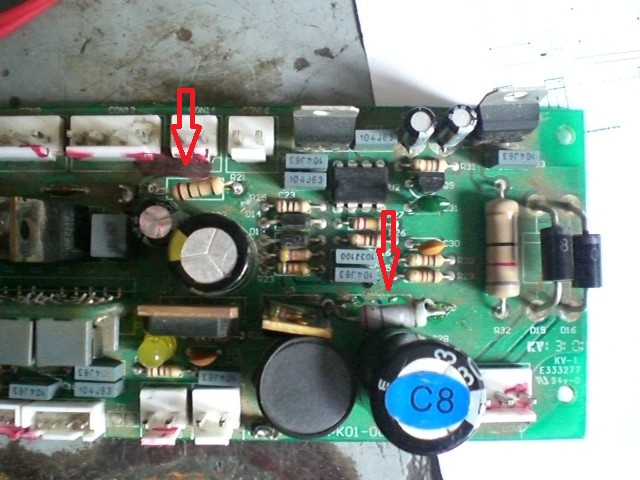

Вложение 2940 Начал прозванивать цепи питания в дежурке, нашел пробойными два сопрота, отмечены стрелками. После замены появилось напряжение 25 вольт, но сам прдв.каскад не стартует.
-
какие напряжения на КА3525?
-
Вложений: 4

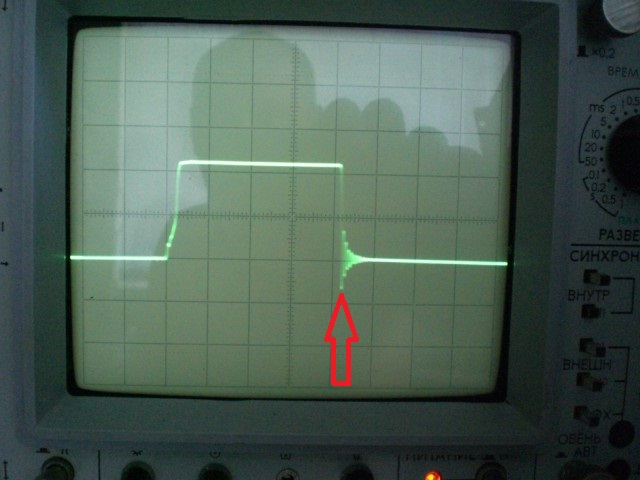

Вложение 2942Вложение 2943 не нравятся мне выбросы указанные стрелкой
Напряжения на шимке
1-
2-5.1
3-
4-0.2
5-2
6-3.7
7-2
8-4.8
9-4.1
10--
11-5.4
12-
13-11.2
14-5.4
15-11.8
16-5.1

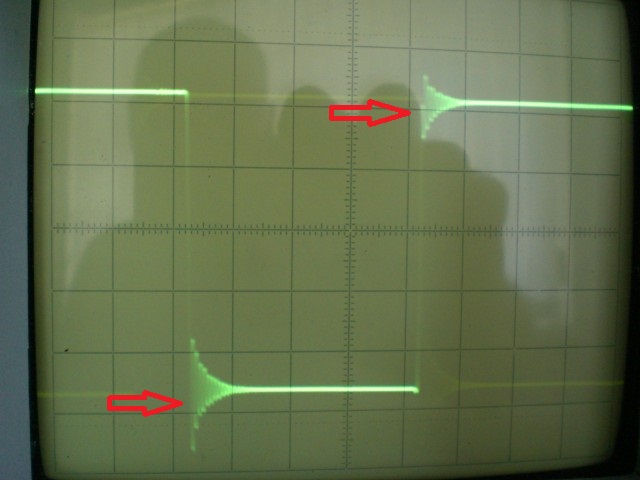

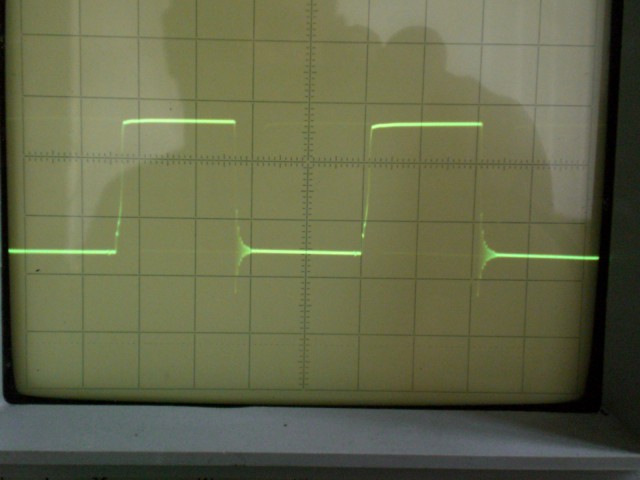

Вложение 2944 -это на выходе с полевиков

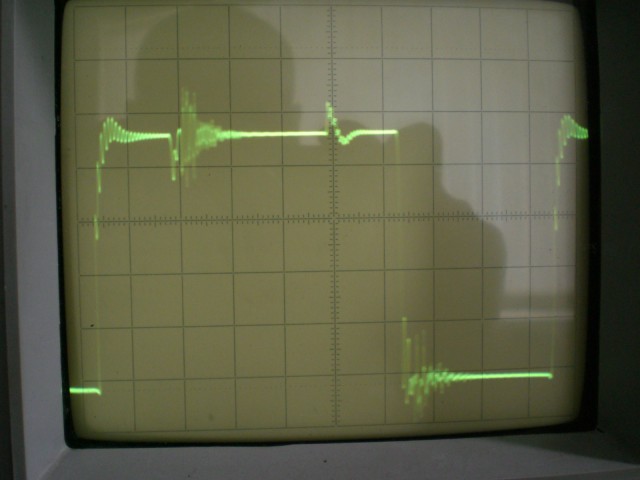

А пи подключениии к оконечному каскаду сигнал становится вот таким:Вложение 2945
На клемах напряжение 67 вольт
