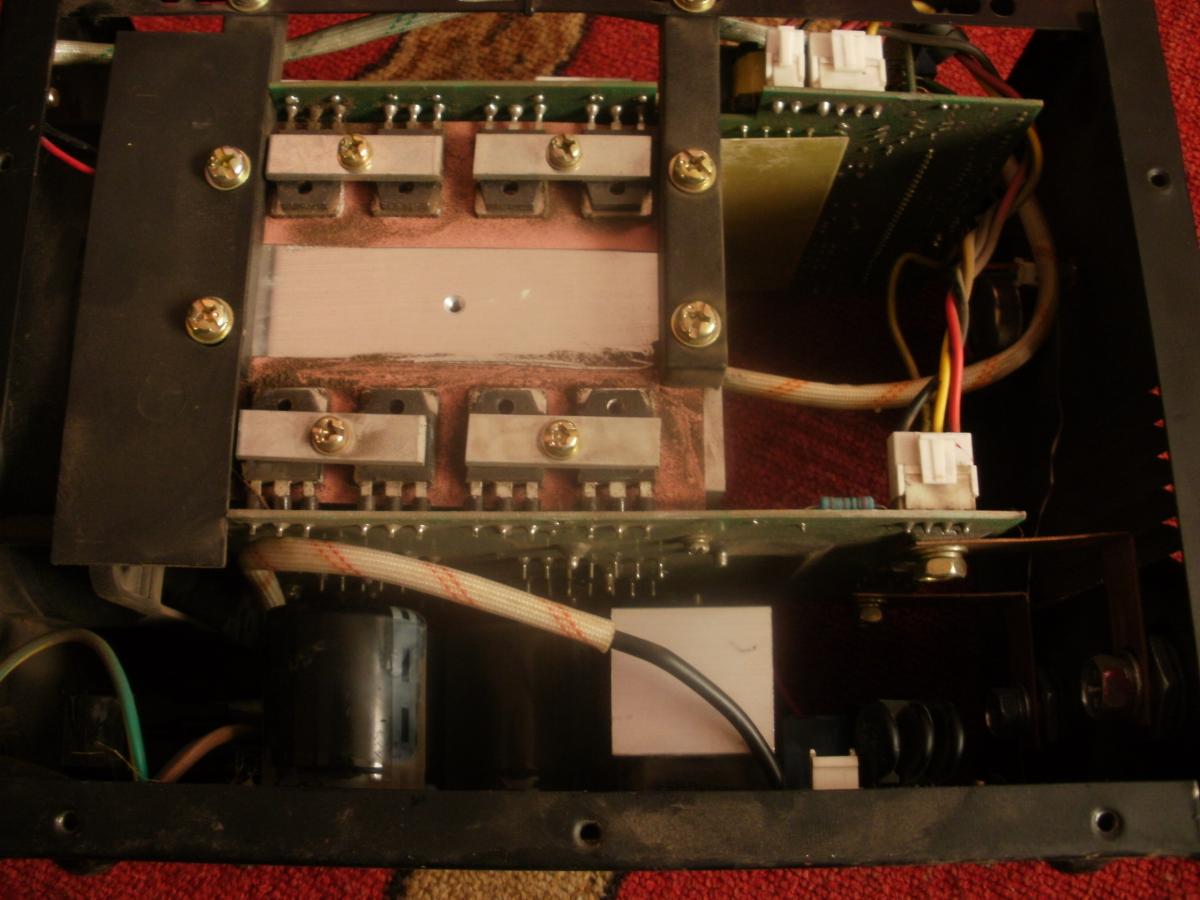

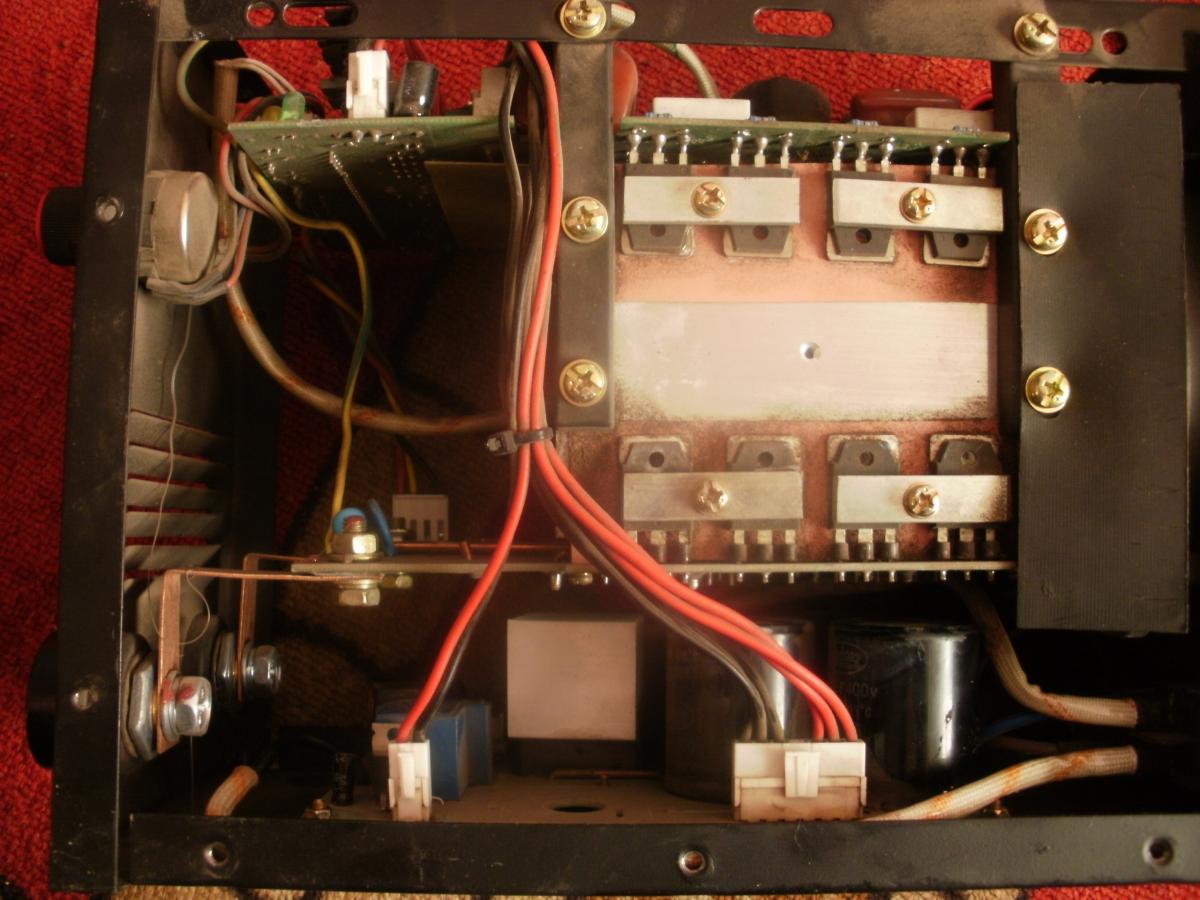

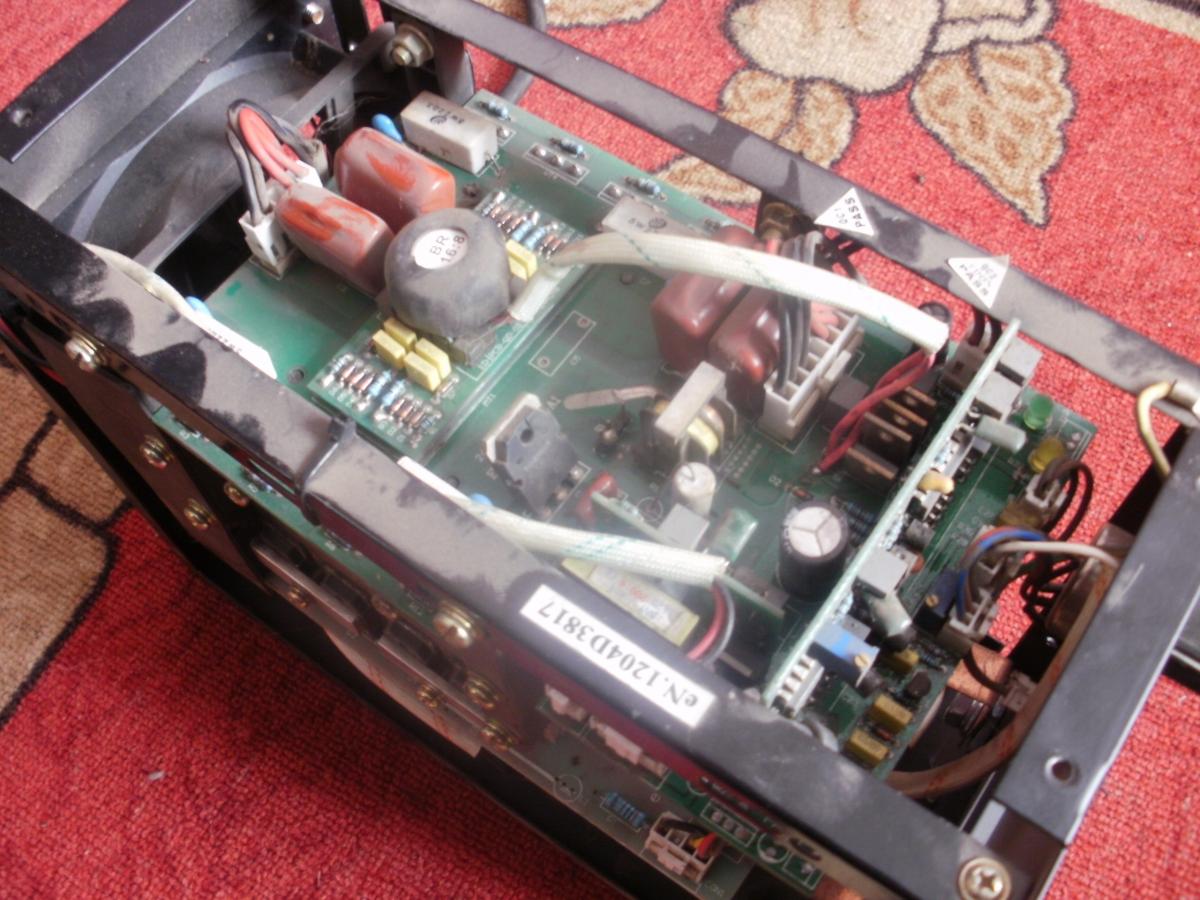

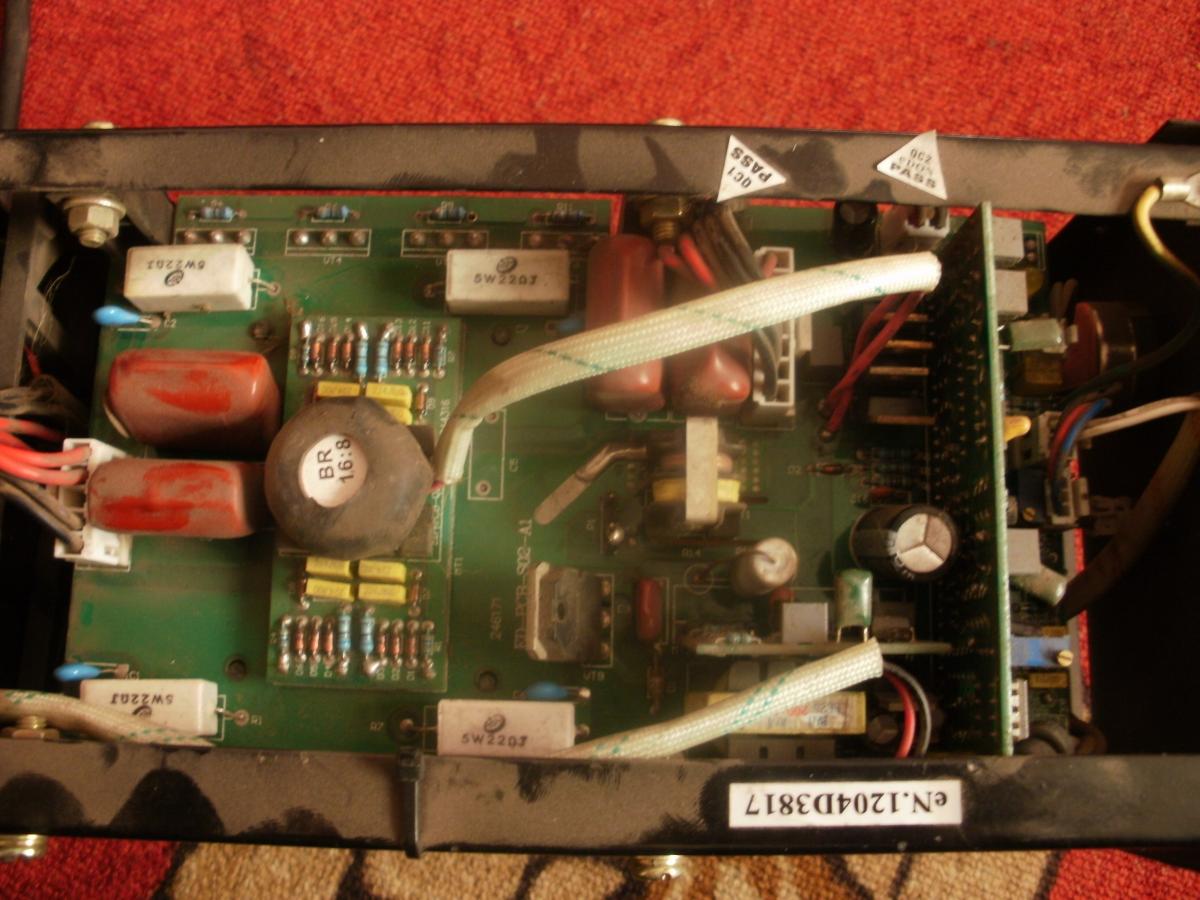

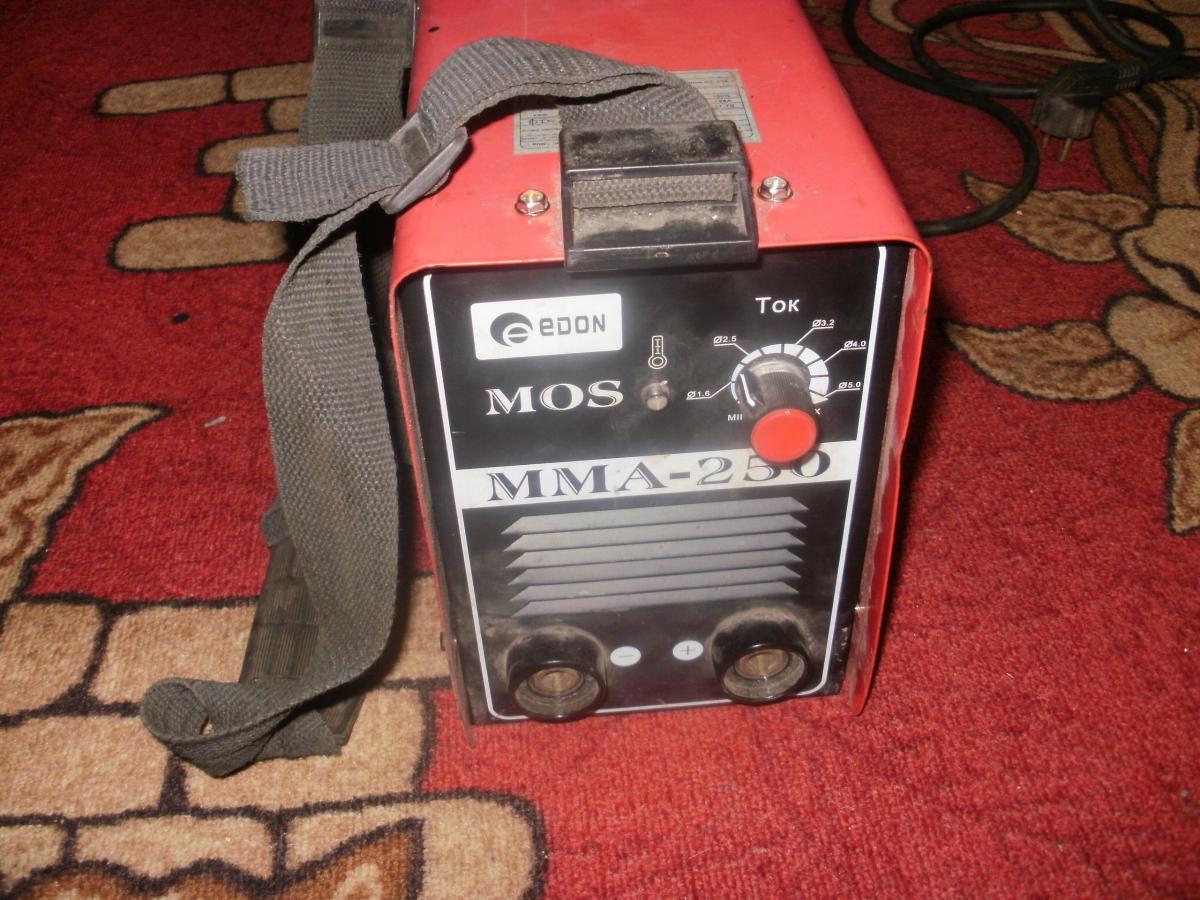

Помогите найти схему и отремонтировать. Аппарат Edon MOS MMA 250. при включении , нечего не происходит, только горит кнопка включения. вентилятор молчит. Тестером прозванивал плату питания. Сопротивления целые, на выходе с платы около 300 в напряжение.Еще проверил сопротивления которые по 22 Ом, на верхней плате... Что и как проверять дальше ,увы не знаю, тем более нету схемы. Вложение 2746Вложение 2747Вложение 2748Вложение 2749Вложение 2750
Это типичная трехэтажка. Здесь в разделе (схемы сварочных инверторов) есть схемы Калибр или СВИ они похожие. Не запускается он потому что нет питания платы управления +24 и +12 вольт.В основном вылетает либо оптопара либо стабилитрон в цепи оптопары с выхода 24в.
СВИ 160 АП, очень похожа схема. Не пойму от куда там приходит 26 вольт..
26 вольт приходит с импульсного блока питания который собран на транзисторах Q1 S8050 и VT2 К 2611.Вместо К 2611 может стоять к 3878. С трансформатора ТПУ с вторичной обмотки через диоды D 5.1 D5.2 и берется 26 в.
Добрался до оптопары и до стабилитрона. Возникли такие вопросы - напряжение на выходе 26 В. Значит и стабилитрон на 26 вольт можно подбирать ? На схеме он однополярный, и тестером не звонится-получается обрыв? Оптопара- как узнать её наименование, тестером как понимаю её не проверить, нужно паять специальный "стенд" ? И можно ли позаимствовать оптопару с какого то блока питания, к примеру с компа, или мобилки, или от лампы "економки " ?Цитата:
Сообщение от михаил 2
И еще, на схеме СВИ 160 АП стабилитрон ( так понимаю ,тот что вы указали возможно неисправным ) Z3, обозначен как диод Шотки , так все таки, ето стабилитрон или диод ?
Оптопару проверил-в норме. Спаял примитивный пробник взятый с инета. Стабилитрон пытался проверить, хз или не годный был или я его спалил.. подключил к БП 24 в, сначала одной стороной, потом другой-и он замкнул..... По нормальному же не должно его пробить ?
скорое всего сгорел,меняйте на новый.И поменяйте стабилитрон на 8,2 в
тот что на 8.2 вольта , звонится в одну сторону, как диод.. значит не годный ? В общем нашел ети два стабилитрноа не годными, остальное вроеде все норм- резисторы, транзисторы, оптопара, транс прозваниваеться. Возможно что дело было в двух стабилитронах? (где их найти ?((Цитата:
Сообщение от Semivosa
зы :подал 24 вольта от БП компютера в точку выхода питания 24 сварки. При этом клацнуло реле и закрутился вентилятор. варить не пробовал , но думаю сварка заработала в этот момент.. )
