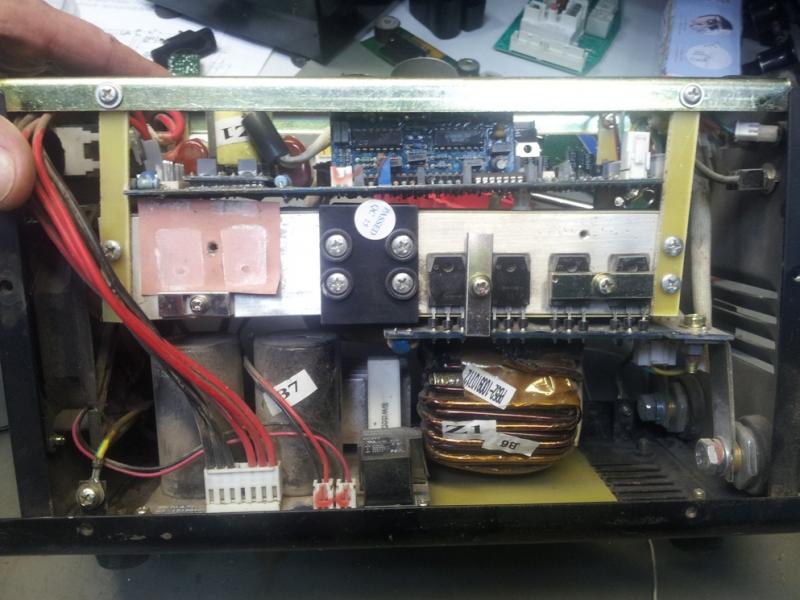

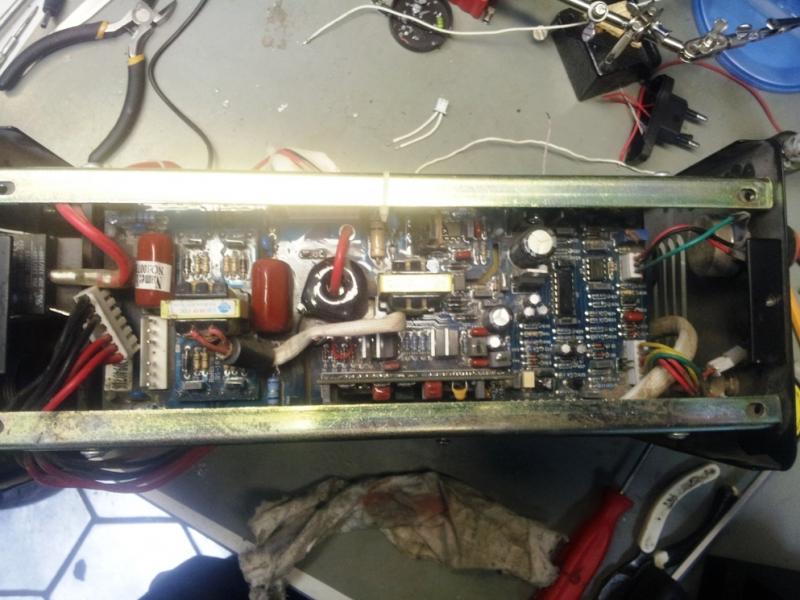

Ищу схему на сварочный инвертор АИС-160 СА. Фото сверху платы управления и правой стороны силовой части постараюсь выложить.Вых.тран. IGBT FGH60N60(4шт.) , диоды вых.D92-02 (8шт. по 4 на плечо) ШИМ управления UC3846N Тран.раскачки IRFZ24N по 2 на канал, два ОУ TL084CN.Вложение 2125Вложение 2126
Это ARC-140.
Схема есть в сети и тут на форуме не раз ссылки на нее были.
Сайт просмотрел схему нужную не нашел, Andt61 может напишешь ссылку, заранее благодарен за участие.
Andt61, еще раз спасибо за адрес, очень полезный сайт, нашел что мне нужно, да и неисправность инвертора определил. Теперь осталось ждать поступление деталей. Тема закрыта.
