Вложение 2025Вложение 2026Вложение 2027на холостом ходу 40 вольт вместо 84.микросхемы менял на новые. схемы нет.на 11 и 14 ножках ка3525 без нагрузки есть импульсы,их быть не должно.подключаю нагрузку-срабатывает защита.
Вообще-то обычно на ХХ импульсы на выходе ШИМ-контроллера в сверкальниках на максимуме по скважности. А при подаче нагрузки они "схлопываются" до величины, заданной задатчиком и сравненной с величиной падения напряжения на токовом шунте.Цитата:
микросхемы менял на новые. схемы нет.на 11 и 14 ножках ка3525 без нагрузки есть импульсы,их быть не должно
Фото малоинформативны, как выглядит и на чем собран силовой блок преобразователя ?

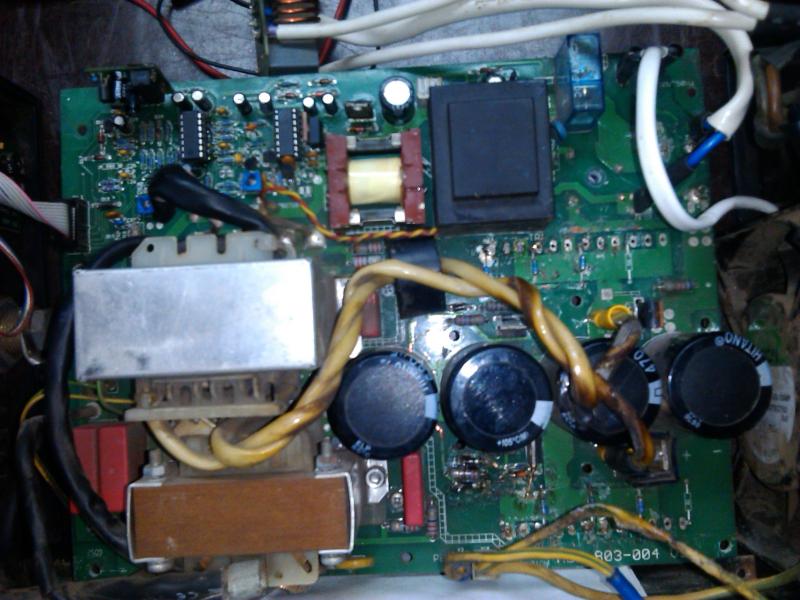

На втором фото видно , что выпаяна "гребенка" - что это было - переход на силовой модуль или что еще ?
гребёнка-выпаял транзисторы,оставил по одному в каждом плече. накануне был точно такой аппарат в нём без нагрузки на микросхеме на 11 и 14 небыло импульсов. с нагрузкой появлялись. когда этот аппарат включаешь ,по осцилограммам он типа варит. поключаю нагрузку (лампочку 200вт)срабатывает защита. подскажите где искать?

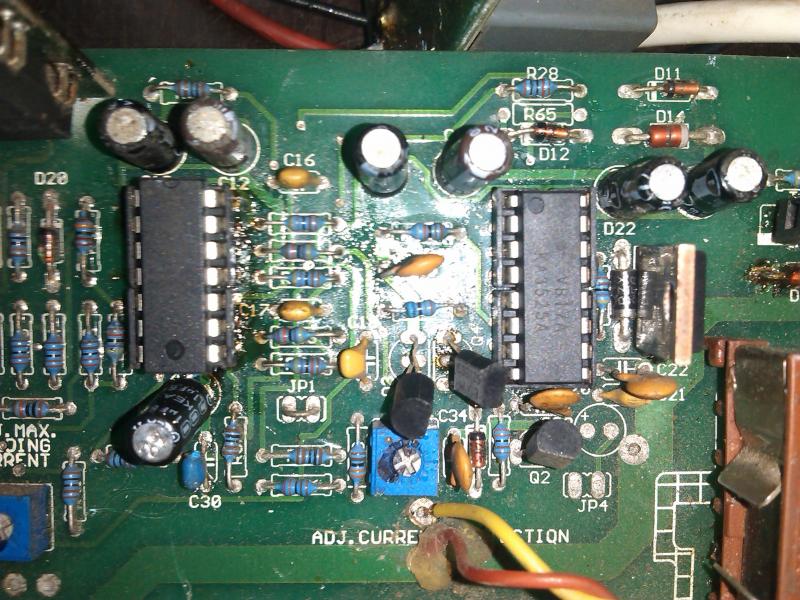

Если исходить из того, что я вижу на первом фото - в управе ШИМ-контроллер и операционник .
Следовательно - не видно достаточной элементной базы, чтобы организовать низкое напр. ХХ с последующим запуском ШИМа при касании электродом.
Насчет срабатывания защиты - токовая защита имеет своим датчиком практически всегда трансформатор тока и цепи выпрямления его сигнала и приведения до понятного управой уровня. Обычно это выпрямитель и шунтирующие резисторы.
200 Вт - ничтожная нагрузка для этих цепей. Возможно - непропай/обрыв резисторов выпрямителя ТТ, пробой его резисторов, излишняя чуствительность м/с, принимающей этот сигнал.
м/с. ...с десяток поменял эффект тот же, а вот резисторы досканально проверю помучаюсь :).спасибо позже отпишусь
проверил резисторы все в норме.менял микросхемы.ничего не меняется на ножках 11 и 14 постоянно импульсы 57 кГц,независимо сработала защита или нет
Исходя из этого
и из этогоЦитата:
по осцилограммам он типа варит. поключаю нагрузку (лампочку 200вт)срабатывает защита.
я бы сделал так:Цитата:
на ножках 11 и 14 постоянно импульсы 57 кГц,независимо сработала защита или нет
1.стал бы осцилом с открытым входом на резисторы выпрямителя ТТ.
2.Стал бы подавать нагрузку на аппарат 5 Вт, 10 Вт и т.д вверх , фиксируя, что происходит на этих резюках и на соотв. входе м/с..., вплоть до срабатывания защиты.
ЗЫ. При срабатывании защиты генерация ШИМ должна прекратиться.
я попробую так сделать, но стрёмно подключать силовую часть. комплект транзисторов уже пришел в негодность. генерация шим прекращается только когда вынимал оу мс33074р .
у меня вот резисторы сгорели r2 и r4... подскажите пожалуйста, какие впаять...
давненько было ... сбрось фотку где сгорело ,может чего вспомню :)
