Сварочный аппарат Hyl tig 200p ac/dc проблемы с настройкой

Здравствуйте уважаемые аргонщики!

Появилась необходимость сварки алюминия и нержавейки, факт - был приобретён данный аппарат. По убеждениям продавца он прост в управлении имеет сохраненные программы для сварки, вызывая которые можно варить нерж алюминий ну и прочие металлы. На деле сохраненных программ было две, не применимых для моих целей, без описаний в инструкции, которая к тому же на англ языке. Но не в этом проблема. Изучив инструкцию, мне она показалась слишком сокращенной и не раскрывающей всех функций кнопок, как например это показанно на видео о сварном Mitech, в инструкции это было бы на одну страницу. Вся проблема сложилась при сварке алюминия на переменном токе в импульсном режиме - Вольфрамовый электрод быстро горел шов получался, горел меньше шов не получался. На постоянке при сварке нержи пришлось перейти на прямую полярность ( "-" на горелке) в отличии от рисунка в инструкции. В активе: аргоновый баллон (купленный на станции) с аргоном ВС, чешский редуктор GSE фото см. ниже. Два вольфрамовых электрода 2мм красный и синий, прилагались в комплекте, (пробывал обоими с тупой, закругленной заточкой на разных диаметрах керамического сопла 6,7,8). Чешский Рукав 9мм обжат по два хомута на стыках. Настройки пробовал одним словом - "Разные". Подачу аргона увеличивал от 8 л до 18. Прошу помочь с настройками см. рис.:

Вложение 1850

Панель управления:

1. Цифровой дисплей: отображает значения выбранного параметра.
2. Кнопка записи программ (10 программ): позволяет сохранить в память аппарата все установленные параметры.
3. Кнопка вызова программ: позволяет выбрать необходимую программу из заранее сохраненных
4. Кнопка выбора 2/4 - тактного режима управления: установка 2-тактного или 4-тактного режима управления циклом сварки.
5. Импульс / Кнопка переключения постоянного тока.
6. Индикатор времени предварительной продувки (перед началом сварочных работ): отображает время продувки до начала сварочных работ.
7. Индикатор первоначального значения сварочного тока при поджиге дуги ( первоначальный сварочный ток): позволяет установить значение сварочного тока в начале сварочных работ.
8. Индикатор времени нарастания тока: позволяет установить время, за которое значение сварочного тока увеличится с предварительного до основного.
9. Кнопка выбора параметров сварочного цикла: производит переключение между параметрами ( время спада сварочного тока, величина сварочного тока при затухании дуги, время продувки газом после сварки, время предварительной продувки, первоначальный сварочный ток, время нарастания тока, величина сварочного тока).
10. Индикатор величины сварочного тока: позволяет установить величину сварочного тока. В импульсном режиме устанавливает величину сварочного тока импульса.
11. индикатор регулирования времени спада сварочного тока: позволяет установить за какое время сварочный ток уменьшится с основной величины до конечной.
12. Индикатор величины сварочного тока при затухании дуги (заварки кратера): позволяет установить время плавного снижения тока после завершния сварки в зоне конечного кратера.
13. Индикатор времени продувки после сварки: регулировка времени продувки после окончания сварки. Устанавливайте максимальное время , чтобы избежать окисления разогретых электрода и детали.
14. Сетевой выключатель. Включение / выключение установки.
15. Переключатель TIG/MMA. Поставьте переключатель в положение "ММА" для ручной дуговой сварки; поставьте переключатель "TIG" для аргонодуговой сварки на переменном или постоянном токе.
16. Индикатор переменного тока TIG.
17. Индикатор постоянного тока TIG.
18. Индикатор режима ММА (ручной дуговой сварки): отображает положение "ММА" для ручной дуговой сварки.
19. Основной регулятор управления (потенциометр): позволяет управлять параметрами ( вращение по часовой увеличивает заданный параметр, вращением против часовой - уменьшает).
20. Индикатор режима выбора частоты импульсов : отображает изменение частоты импульсов в режиме малой и средней частоты. В режиме малой частоты частоты дуга пульсирует, не давая перегревать тонкий металл. В режиме средней частоты с увеличением частоты дуга концентрируется, уменьшается ширина конуса дуги, увеличивается проплавление, что уменьшает тепловложение и коробление деталей, особенно тонких. Также Это также положительно сказывается на структуре металла - улучшается его жаростойкость.
21. Индикатор выбора времени импульса: задается отношение времени импульса ко времени паузы.
22. Кнопка переключения функции.
23.Индикатор регулирования электрического тока.
24. Баланс переменного тока (очищение).
25. Индикатор регулирования частоты переменного тока.
26. Индикатор выбора величины тока паузы (Импульсный режим) величина сварочного тока во время паузы, в процентном соотношении к величине сварочного тока импульса.

Вложение 1851Вложение 1852

Выкладываю методы тыка и результаты, пройду по трем пунктам: сварка алюминия, нержавейки, мма (19,18,17) см. рис 1. С нетерпением жду коментов, т.к. сомневаюсь в правильности настроек.

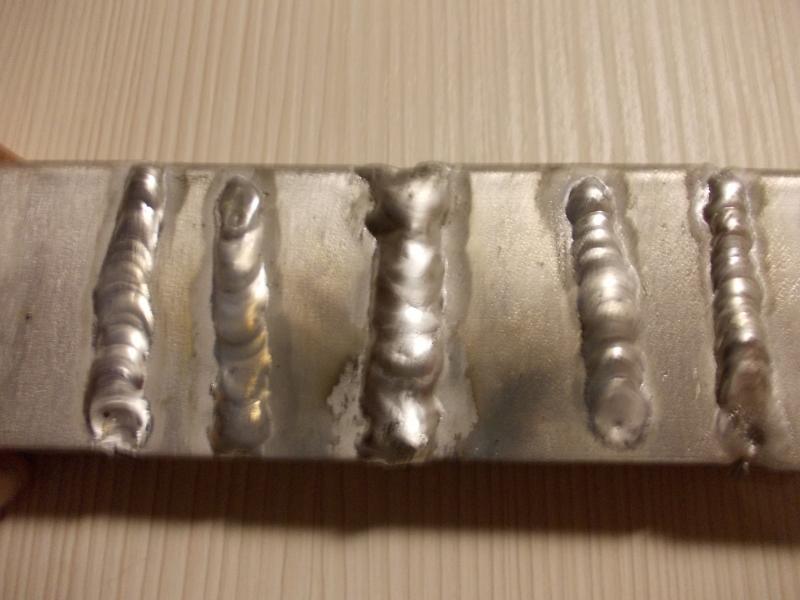

Алюминий (1мм).

Вложение 1864Вложение 1865

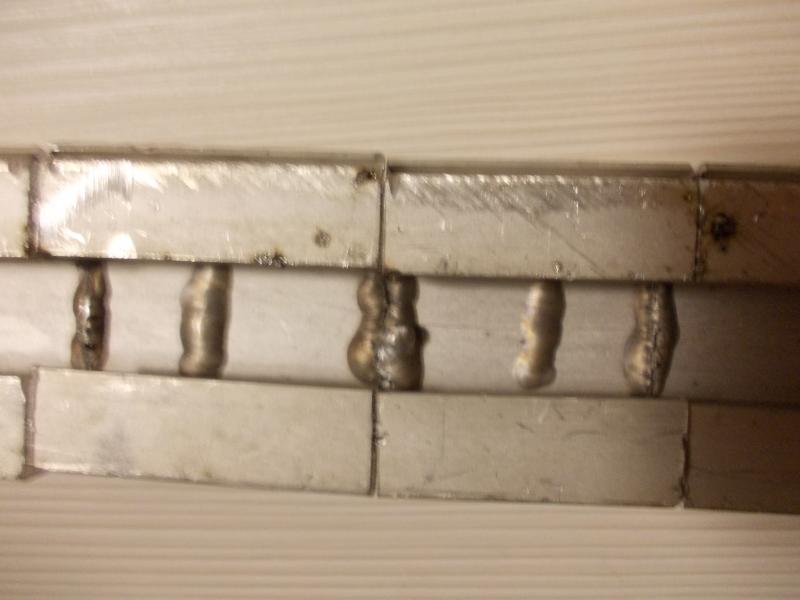

В средний шов случайно бузонул присадочного прутка перепалил и все пошло не так. Вольфрам E3 2,4 мм; присадочный пруток UNION ALMG 2,4 мм, режим АС импульс 2Т. Электрод затачивал с закруглением, добавлял плюса - получал шарик, потом варил по настройкам.

Настройки аппарата:

(6) - 2 сек
(7) - 10А
(8) - 0,5 сек
(10) - 50А
(11) - 2 сек
(12) - 10А
(13) - 5,5 сек
(20) - 8,5 гц
(21) - 45
(23) - 10
(24) - 50
(25) - 50
(26) - 50

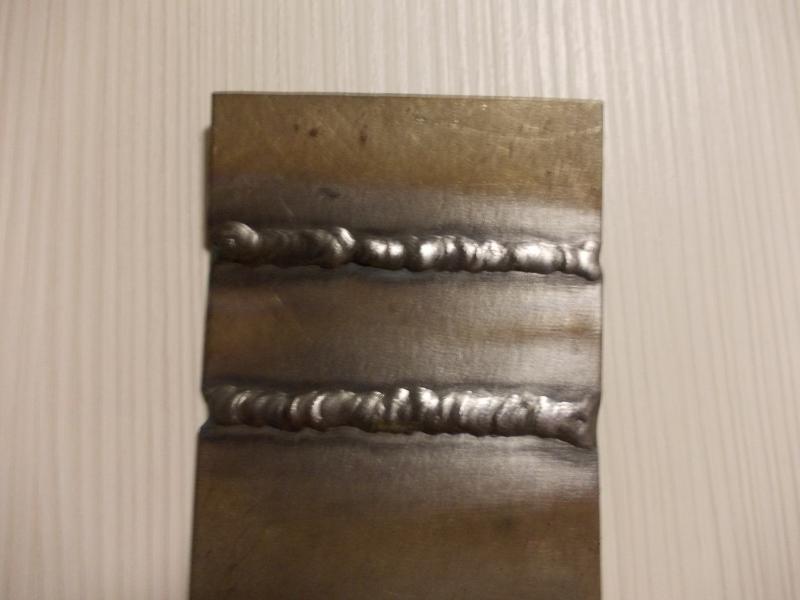

Нержавейка 1(мм).


Вложение 1866Вложение 1867


Первый шов 50А без импульса, второй 70А с импульсом. Остальные кнопки оставил без изменений. Электрод заточен остро конусом.

Настройки:

(6) - 2 сек
(7) - 10А
(8) - 0,5 сек
(10) - 70А
(11) - 2 сек
(12) - 10А
(13) - 5,5 сек
(20) - 8,5 гц
(21) - 45
(26) - 50


Ну и ММА (5мм):

Вложение 1868

Заранее благодарен за вниманее.

Отключите импульсный режим,он вам пока не нужен. В первом варианте настройки ток импульса и паузы равны,в чём смысл? Сильно загоняете баланс,25-30% хватит в полне.

Сходите сюда http://www.chipmaker.ru/forum/139/ ,много полезной информации.

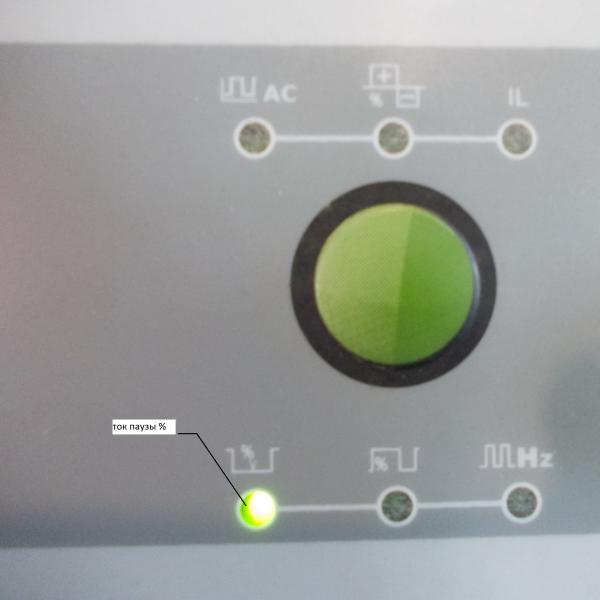

Прошу прощения упустил % , ток паузы 50% от тока импульса, вот фото поближе:

Вложение 1869

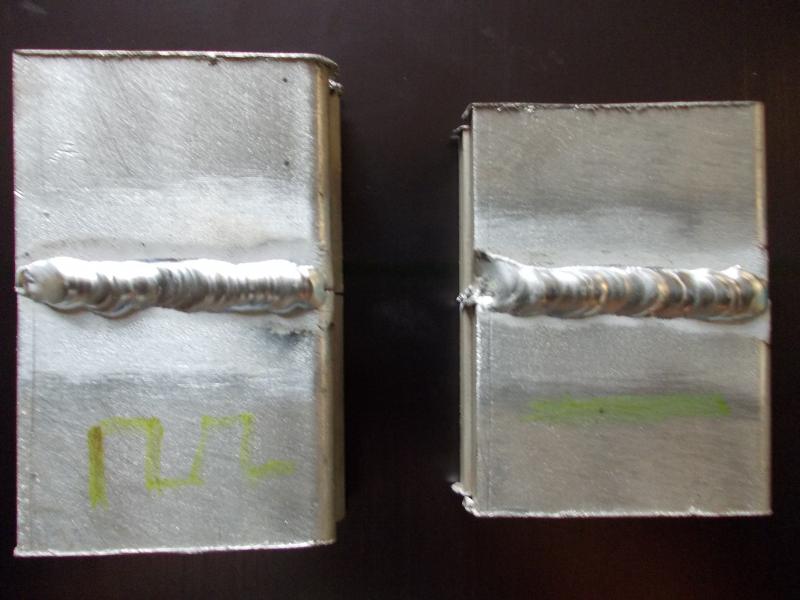

Баланс 27% сделал процесс быстрее и чище:

Вложение 1870Вложение 1871

Слева с импульсом, справа без импульса.
Нержавейку не успел попробывать.

При большем балансе очистка улучшается,но при 50% уже излишня,тем более что увеличивая очистку ухудшаем проплавление и увеличиваем нагрузку на электрод. Я тоже такой аппарат не давно приобрёл, осваиваю алюминий.

Попробовал нержавейку и о чудо электрод сгорел. Каким то образом я перекрутил провода (горелка на плюс). Меняю местами - варю! Возвращаюсь на переменку варить алюминий -перегрев и чрезмерное плавление электрода! Поставил баланс (24) на 65% варю! Это нормально или аппарат гонит. Опять же повторяюсь в инструкции горелка на плюсе.

У меня горелка подключена в правый разъём (-). Так варю алюминий,пробовал на постоянке но не много,буквально пару см. по чернухе,вроде нормально. На переменке при токе 120А пробовал баланс около 50%,на остро заточенном электроде шарик вырастает за пару секунд.
