Приветствую всех!
Накрылся сварочный! Как всегда - не вовремя...
Может у кого есть схема на сие чудо? Правый оптрон (на верхнем фото) запирает ШИМ.

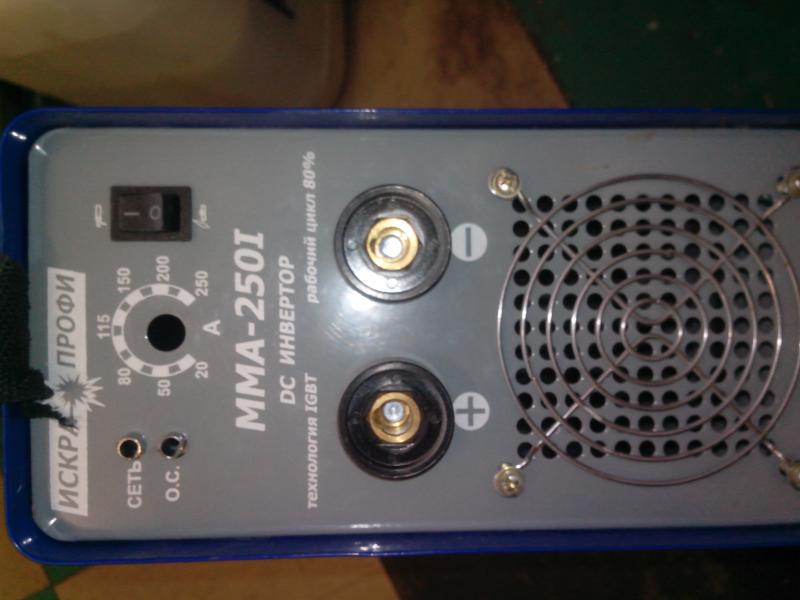

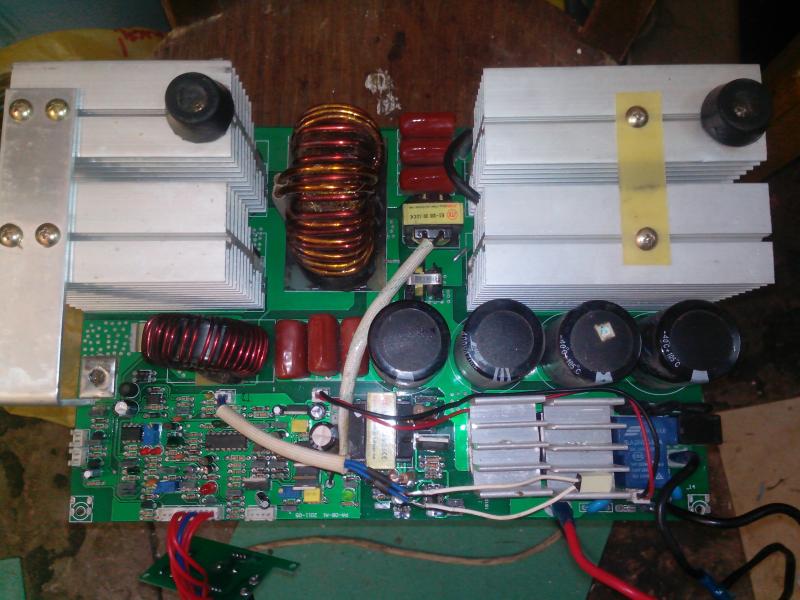

Фотки прилагаю.
Вложение 1662
Вложение 1663
Вид для печати
Приветствую всех!
Накрылся сварочный! Как всегда - не вовремя...
Может у кого есть схема на сие чудо? Правый оптрон (на верхнем фото) запирает ШИМ.
Фотки прилагаю.
Вложение 1662
Вложение 1663
Таки чудо...:(((((((Цитата:
Может у кого есть схема на сие чудо?
Схема его - стандартная САИ (3-х этажка) "рассыпанная" на одной плате.
МОФСЕТы силовые заменены на ИЖБТ.
Драйвера чуть другие.
Это понятно, что стандартная. Может все-таки есть у кого-то схема? Хочется взглянуть. Попал он ко мне после вмешательства. Товарищ ждет. Собирать то мне.
Термодатчик поменяли на неизвестный. Какие там параметры должны быть - фиг его знает.
Теплушка там нормально разомкнутая, если меняли "т.к. не звонится" - зря.Цитата:
Термодатчик поменяли на неизвестный.
По моему - градусов на 75.
А каково состояние и симптомы "больного" ?Цитата:
Попал он ко мне после вмешательства
Состояние не очень критичное :)
Аппарат при включении стает в защиту - загорается красный светодиод.
Дошел до оптрона, который стоит возле выхода - он запирает ШИМ. Вот этот бы кусочек, чтоб не вырисовывать схему.
На операционнике что собрано?
Где крепился термодатчик?
Переключатель режимов работы (электросварка, сварка в среде...) куда подключается?
Одни вопросы, блин. Первый раз связался с таким аппаратом.
Процентов на 80 капец трансу. Это "профессиональная" беда ИСКРА-ПРОФИ.Цитата:
Аппарат при включении стает в защиту
Просекает первичку по поверхности феррита. Херовая (весьма) изоляция феррита ничтожным подобием лакоткани.
Схема - на форуме Володина в разделе "схемы и описания" ищем BRIMA - это она, практически один в один, отличается только сила - но понятно все..
Вечером буду дома - 200-ка с мертвым трансом валяется уже год - можно будет что-то подсмотреть.
Вот на этой странице схемы brima - http://valvolodin.narod.ru/schems5.htmlЦитата:
Сообщение от Andt61
Спасибо, покурю.
Приперпли в ремонт ИСТРА-250 I - близнец Вашей ИСКРЫ.
С перекл. MMA-TIG разобрались, или подсмотреть?
До переключателя не дошел, так что подсмотрите, если не трудно. А так же подсмотрите где и как крепился термоконтакт.
