Ищу схему популярного в Украине "российского" инвертора Зенит ЗСИ-180. Торгуют ими во всю в супермаркетах Эпицентр. Но мне кажется что это китайский продукт.
Симптомы: не включается, не крутит вентилятор (24В на него и на реле не приходит с верхней платы).
300В на кандерах есть и дальше уходит на верх и не известно...
Куда копать не знаю.
Помогите пожалуйста и схемой и советом.

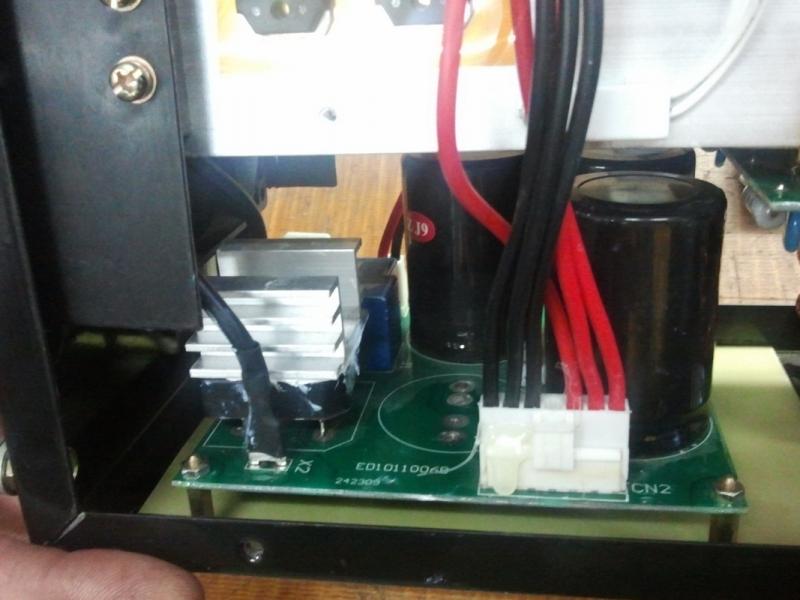

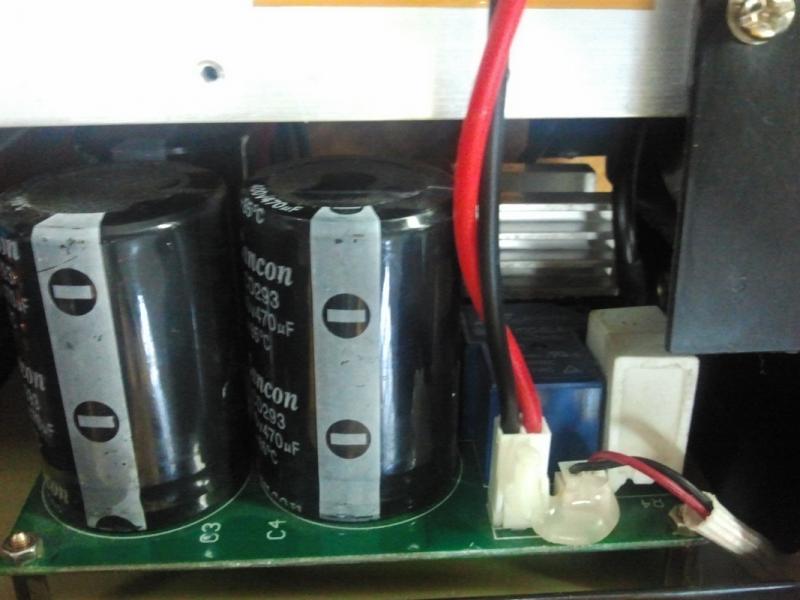

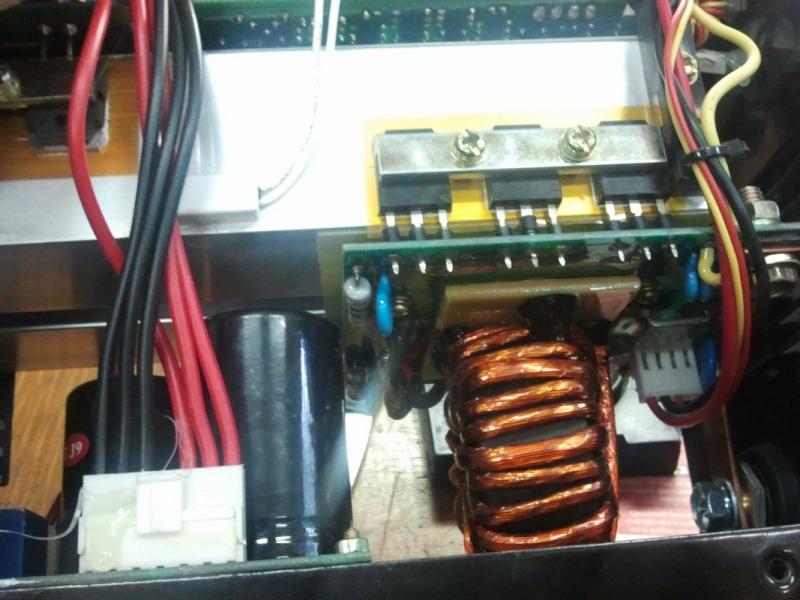

Вложение 1035Вложение 1036Вложение 1037Вложение 1038Вложение 1039Спасибо.
Цитата:
24В на него и на реле не приходит с верхней платы
На верхней плате БП дежурки на UC384* , полевике типа 4N90 ну и трансик.Цитата:
300В на кандерах есть и дальше уходит на верх и не известно...
Вот там 24В и рождается из +300.
Проверьте элементы обвязки возле полевика и м/с. Ну и сам полевик само собой.
Вложение 1040Вложение 1040Цитата:
Сообщение от Andt61
Извините, но с инверторами сталкиваемся первый раз, да еще и на импортной элементной базе. Раньше электроникой занимались но на нашей элементной базе.
Потому прошу обьяснить поподробнее. uc384 вижу - выделена красным квадратом. полевика типа 4n90 не нашел.

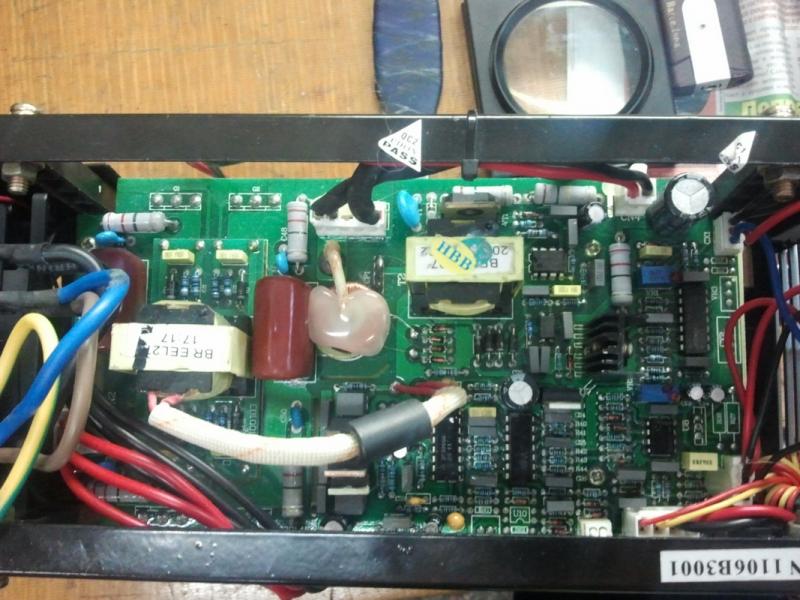

Два трансика- каждый из них по 8-10выводов. Приходит 300В справа (выделил зеленым овалом). 24В должно сниматься слева внизу (выделил желтым квадратом.) на выходе вроде как стабилизатор L7815CV на радиаторе.
Помогите пожалуйста подробным описанием или схемой. Какие фото надо- я сделаю.
Спасибо.
Транс слева - это транс питалова. Левее его 8-ми ногая или 384* шимка или Viper.
Прочти чего на ней написано и выложи.
Под левым трансом у края платы кто стоит трехногий в корпусе ТО-220?
Транс справа - это ТГР платы драйверов управления силовыми ИЖБТ ключами мостового преобразователя.
Выделенная красным 384* - это ШИМ-контроллер управы. также в управе должен быть операционник типа **3140 или иной .
Вложение 1044Цитата:
Сообщение от Andt61
Восьминогая- ключ питания UC3843B.
Вложение 1043

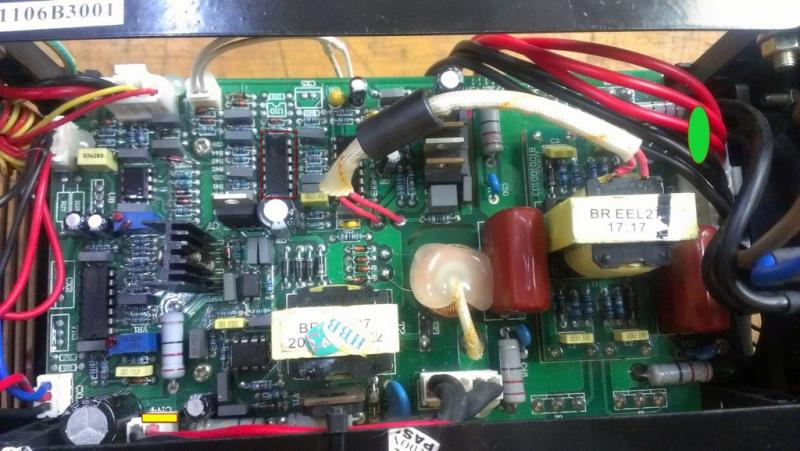

Трехногий Toshiba K2611. Это и есть наш полевик который заводится с помощью UC3843B? И в свою очередь заводит питающий транс?
Что и где померять?
Спасибо за помощь.
Вложения недоступны. Но это и не суть важно.
Схема БП похожа или очень близка с БП РЕСАНТА и ее клонов.
Схемы тут на форуме есть.
Также на МАСТЕРСИТИ есть ветка про Ресанту (длинная правда, но там есть и схемы (тебя интересует только БП) и рекоменд. по ремонту).
А так схема БП - очень близка к типовым применениям 384* ШИМ-контроллеров.
Еще. Твой БП , по-моему, выдает в итоге 2 напряжения - положит. и отрицательное.
Обычно, если летит БП - меняем 384*, высоковольтный диод, резюки истока и затвора полевика, стабилитрон в затворе полевика.
Где-то так.
ЗЫ.2611- да, это полевик. Можно менять нга IRFPE40,50.
Спасибо. Вы очень помогли. Направили в нужное русло. :-)
Сейчас как раз полдня читаю ветку на Мастерсити. Искал схему вопрошаемых вами элементов и нашел.

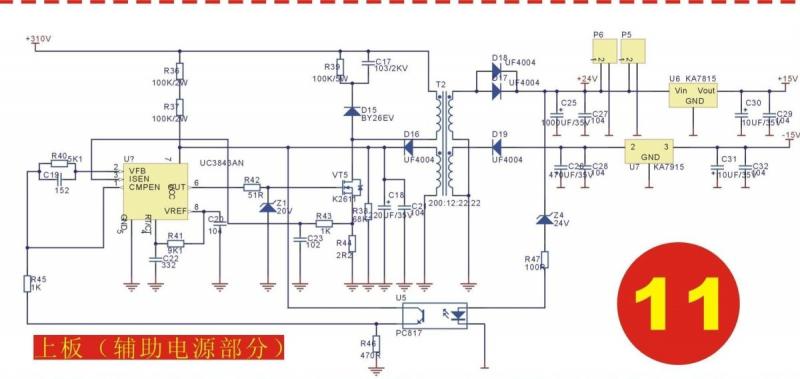

Типоя схема:
Вложение 1045
Еще интересный вопрос про который совсем забыл.
Когда только разобрали то заметили вроде-бы как механически поврежденный стеклянный диодик - разорван пополам.(на фото красной стрелкой уже напаянный новый).
Вложение 1046
Заменили его на советский аналог. Но инвертор не завелся...
Вопрос: Могло ли его повредить не механически (стрельнул от повышений напряжения/тока). Что к этому могло привести. И что вследствие перегорания диода могло выйти из строя.
Спасибо.
Так визуально не помню - в том месте диод или стабилитрон.
Если диод - то скорее всего 1N4148, а если стабилитрон - надо определяться, на какое напряжение...
Порвало пополам - не вижу там силовых цепей (визуально) - вырисовать бы участок схемы...
Так что может быть и мех. повреждение.
ЗЫ.Сейчас нет под рукой подобного аппарата, но на нашу точку сегодня 2 аппарата сдали в ремонт, один габаритно типа твоего. Завтра гляну...
ЗЫ1.Вырисуй участок схемы с этим диодом - с привязкой к ногам (хотя-бы нескольким) операционника или большой ШИМ-ки. Глядишь и поймем, кто это и почему.
