Искра 291 - оранжевая- САИ 3-х этажка, с хреновато выполненными трансформаторами.
Искры Профи - 200-ка и 250-ка - рассыпанные на одну плату САИ, с заменой баяна половиков на ИЖБТ и с одним ОЧЕНЬ ПЛОХО выполненным трансом на бублике.
Кроме того, в Искрах профи выволочен на выключатель узел Arc Force, кот . в САИ присутствует по умолчанию, а здесь якобы "новшество" ...
Также (их было 2 типа по схемотехнике) совершенно неграмотно выполнен топологически силовой мост ( длинные тонкие дорожки упр. затворами где вдоль, где поперек силовых перемычек.
Крепление нижней части платы в одном из выпусков отвратное - много случаев замыкания силовых дорожек и/или проводников на саморез крепления кожуха.
Ну и кучка иных "мелочей"...

[Андрюха]

Спасибо тёзка за исчерпывающий ответ!

рассыпанные на одну плату САИ, с заменой баяна половиков на ИЖБТ и с одним ОЧЕНЬ ПЛОХО выполненным трансом на бублике

Напоминает Днипро М mini и ему подобные(Venta 210...)

выволочен на выключатель узел Arc Force

А зачем отключать? Регулировать(мягче-жёстче) понимаю,а отключать... Хотя может для аргона(видел как-то на голубой Искре переключатель TIG-MMA),возможно чтоб вольфрамовый электрод меньше прихватывало (при контактном поджиге)

[Zmey]

Хотел собрать, по Негуляеву, потом прикинул время-деньги и купил Днипро 250 мини. Варил и на максимуме (долго) и на минимуме- варит. Было бы интересно посмотреть схему. Включил на выход дроссель- стал варить УОНями более стабильно. И еще- складывается такое впечатление, что на больших токах, сварочный ток периодически, пропадает на долю секунды.
Образцовому моему сварочнику (ВДУЧ-16) этот проигрывает (совсем немного) в стабильности дуги...

[Андрюха]

Днипро 250 мини.

А я себе взял Днипро 200 мини,не знаю отличаются ли они транзисторами(типом),а вот диодов в моём 6шт. против 8шт. в вашем.

Включил на выход дроссель- стал варить УОНями более стабильно.

Уже варил уони,всё нормально,только дуга у этого аппаратца короткая,но меня это никак не смущает(а для уони так вообще нормальный режим-короткая дуга,обратная полярность).Схемку бы конечно не мешало бы,она явно отличается от "трёхэтажек"(контроллер другой,нет мелких транзисторов(8050,8550),обратна я связь организована иначе...).

[Anre]

купил тоже днипро-м 250 мини(для дома, дачи, гаража - подварить, как говорят, побаловаться)
по картинкам внутренностей и по кабелю выглядит, я так думаю, как на 160 А.
кабель 16мм, но на нем написано 25мм(фото не загружается)
кто знает, подтвердите, что он на 160 А или другое.
фото внутренностей не выкладываю - уже выложил Zmey: пост №133


спасибо

[Андрюха]

кабель 16мм, но на нем написано 25мм

В нём наверное и 16-ти нет.

кто знает, подтвердите, что он на 160 А или другое.

Смотрите пост №103

[Andt61]

Все они "дети" Протон 160/Т.
Для 3-ки вполне удобоваримые аппараты.
Только учесть - что если он без вых. дросселя - то "баловаться" с длиной сварочных кабелей не стоит.
А кабеля нынче слабенькие в комплекте, плюс часто и густо обмедненный алюминий.

[Андрюха]

Только учесть - что если он без вых. дросселя - то "баловаться" с длиной сварочных кабелей не стоит.

Тут вопрос интересный! Сам длинный кабель являясь индуктивностью может выступить в роли дросселя(сглаживая пульсации),а вот с выбросами этого виртуального дросселя сможет "договориться" варистор 14D151K,стоящий на выходе аппарата.Хотя может я чего нибудь и не учёл.

[Zmey]

... вобщем я уже сжег пару пачек препаршивейших каких-то уоней с кабелями по 5 метров. С дросселем уони горят более устойчивей. Хотел его внутрь воткнуть- но не влезает...

[ВДИ]

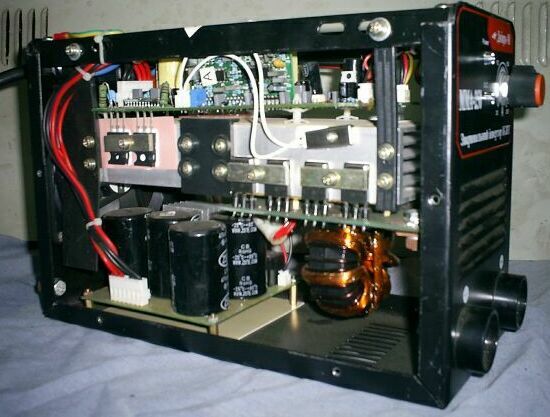

Фото серийного сварочного инвертора ВДС-180 Шмель.
