Ищу схему Styrm AW97122N

[jmaster]

Первый раз на форуме, может что не так написал, простите. Инвертор Sturm AW97122N перестал работать, индикатор "сеть" не светится,на выходах U=0, ищу схему или ссылку. Может кто сталкивался с данным аппаратом и неполадкой.

[Andt61]

Фото внутренностей желательно.

[jmaster]

Спасибо! Пока не умею вставлять фото, за подсказку заранее спасибо.

[Andt61]

В простейшем варианте идем на http://www.radikal.ru/ и вставляем фото по ссылке "превью, увеличение по клику".
Где-то так.

[krazy_killer]

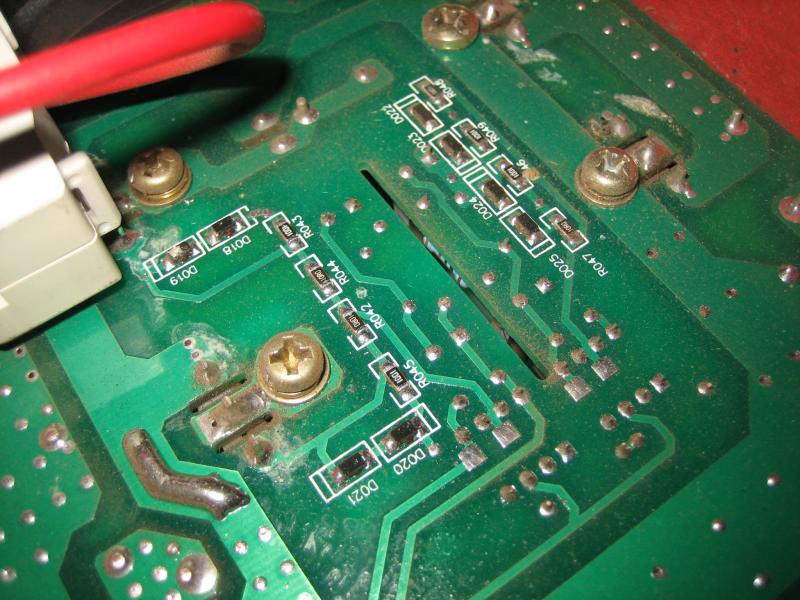

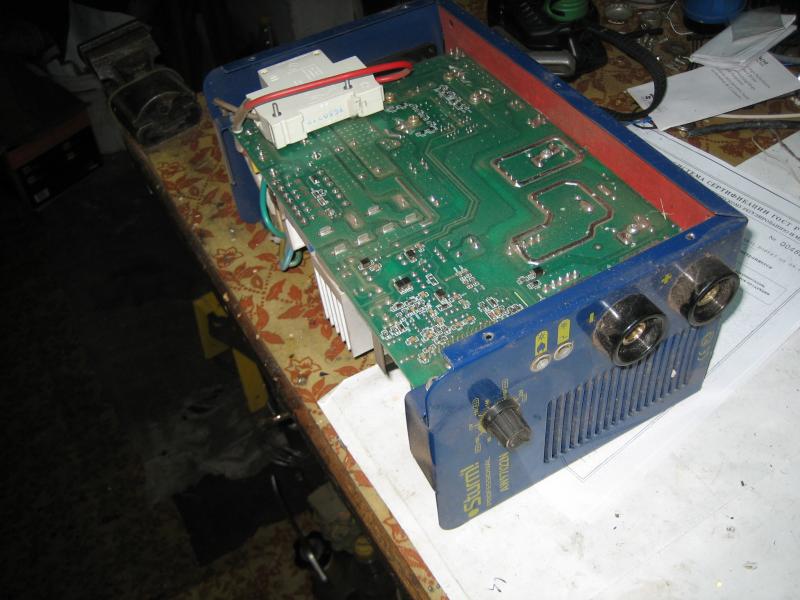

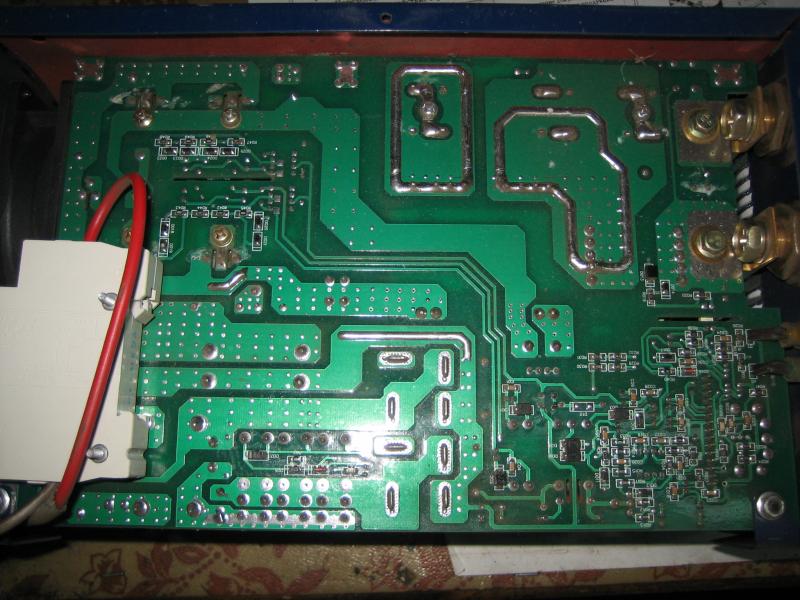

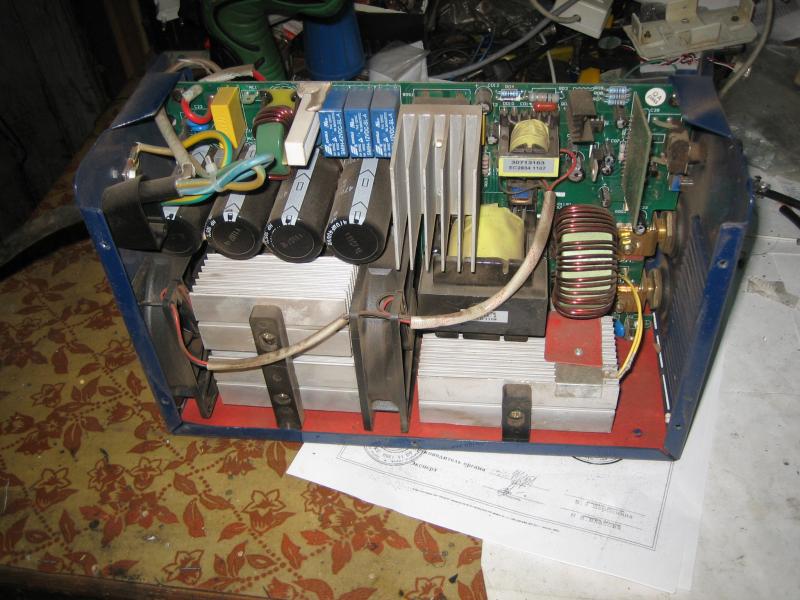

Ссылка для скачивания файла IMG_1030.JPG
http://file.qip.ru/photo/FFqA-89m/IMG_1030.html ( 1.31 Мб )
Ссылка для скачивания файла IMG_1031.JPG
http://file.qip.ru/photo/szYWDLJu/IMG_1031.html ( 1.65 Мб )
Ссылка для скачивания файла IMG_1032.JPG
http://file.qip.ru/photo/mGxwV-mP/IMG_1032.html ( 1.69 Мб )
Ссылка для скачивания файла IMG_1033.JPG
http://file.qip.ru/photo/MWGtdrmo/IMG_1033.html ( 1.53 Мб )

после варки и нормального отключения больше не включается.
сварщики говорят пониженное напряжение в сети в той деревне было.
мне привезли напосмотреть. но чето я пока тока кругами во круг него хожу диоды прозвонил вроде звонятся но пдение напряжения как у диодов шоттки.
куда рыть?

[Andt61]

Конструктивно похоже на Ресанту.
Возможен клон Техики.
Схемы обоих в ветке присутсвуют.
Просмотрите.

[jmaster]

У меня точно такие-же внутренности. Извините, где ветка?

[Andt61]

Гляньте :
http://valvolodin.narod.ru/schems9.html
в самом низу странички файл SS-160SE-6N.pdf

[Andt61]

krazy_killer
Тут его собрат
http://valvolodin.narod.ru/schems10.html
Файл Sturm.jpg
Там же на форуме есть темы по Штурмам и Ресантам соотв.

[alexandrleo]

Подскажите пожалуйста по какой схеме построен инвертор штурм? Мост, полумост?
