Днепр-М ММА-200

[lubitel5]

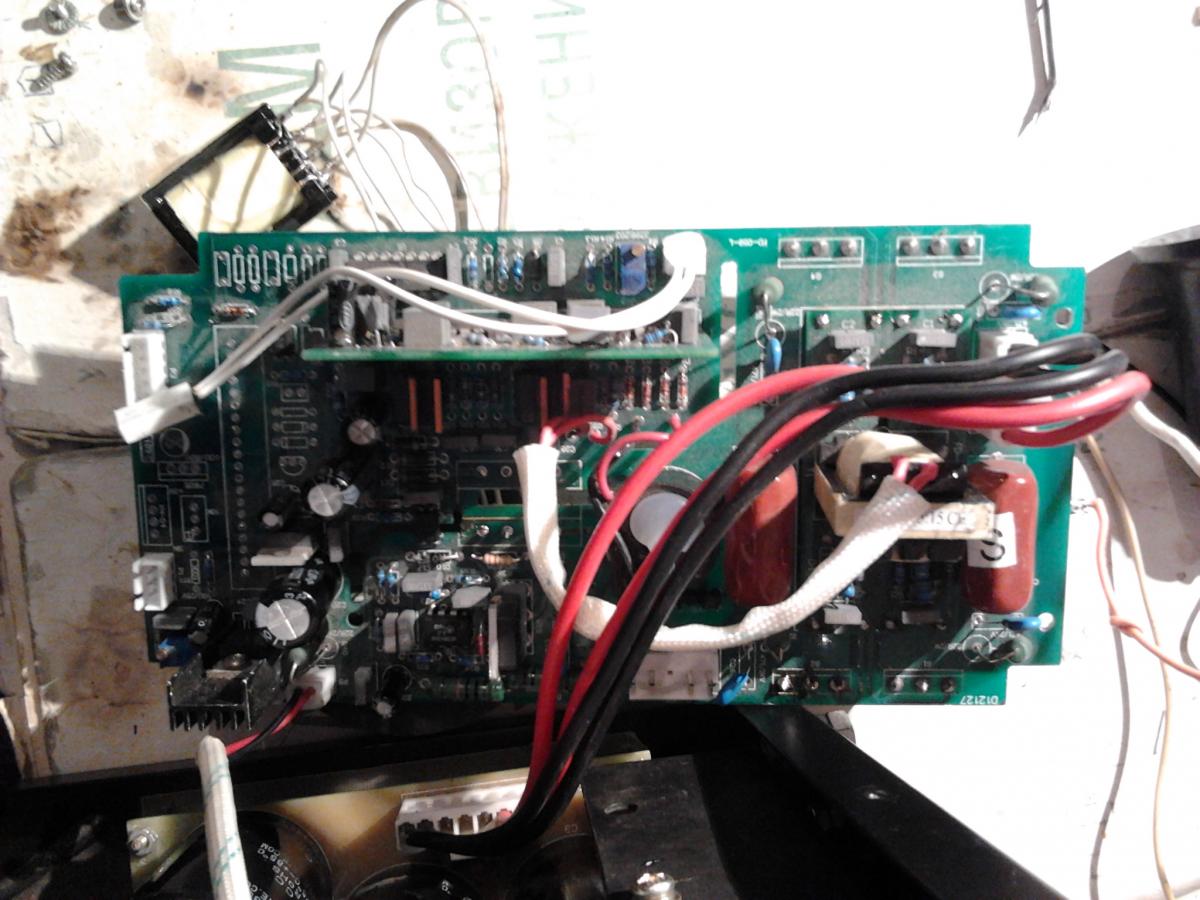

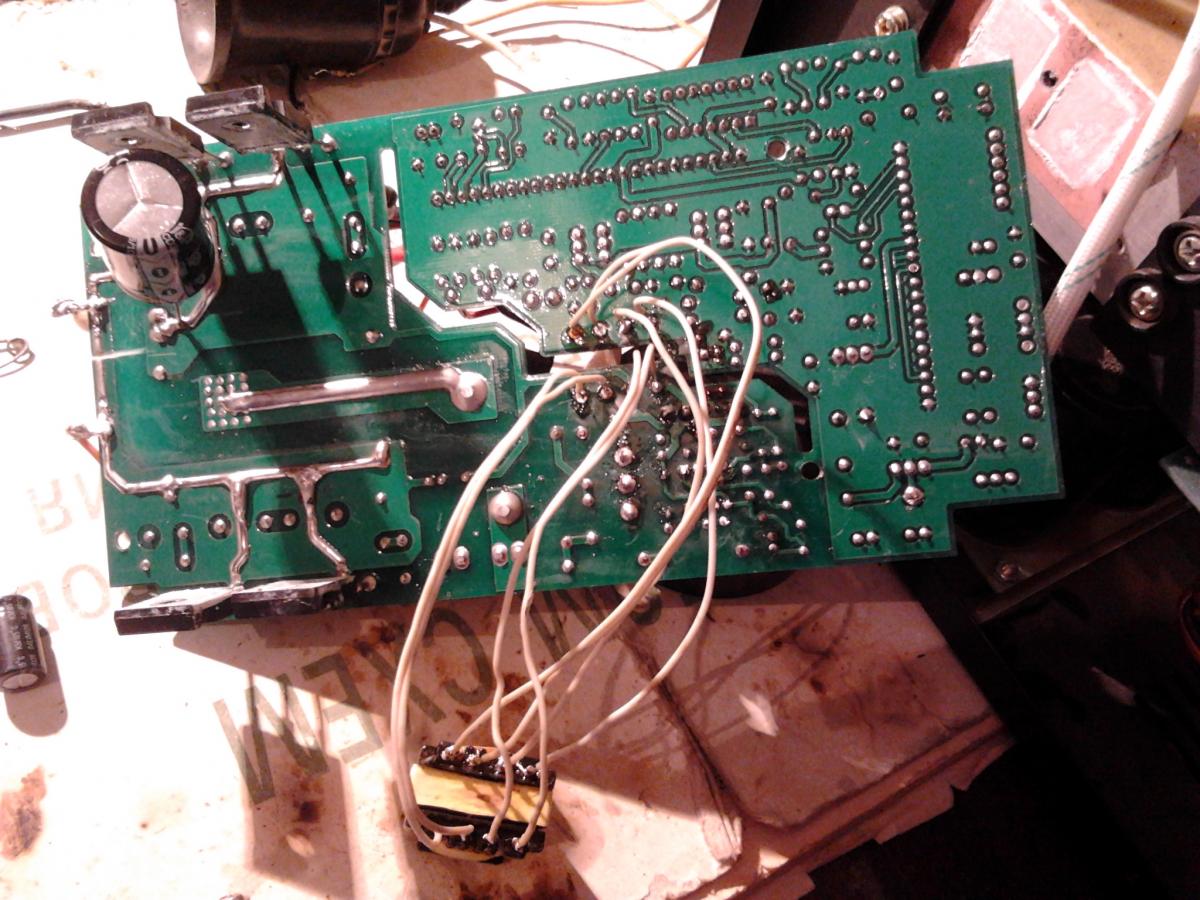

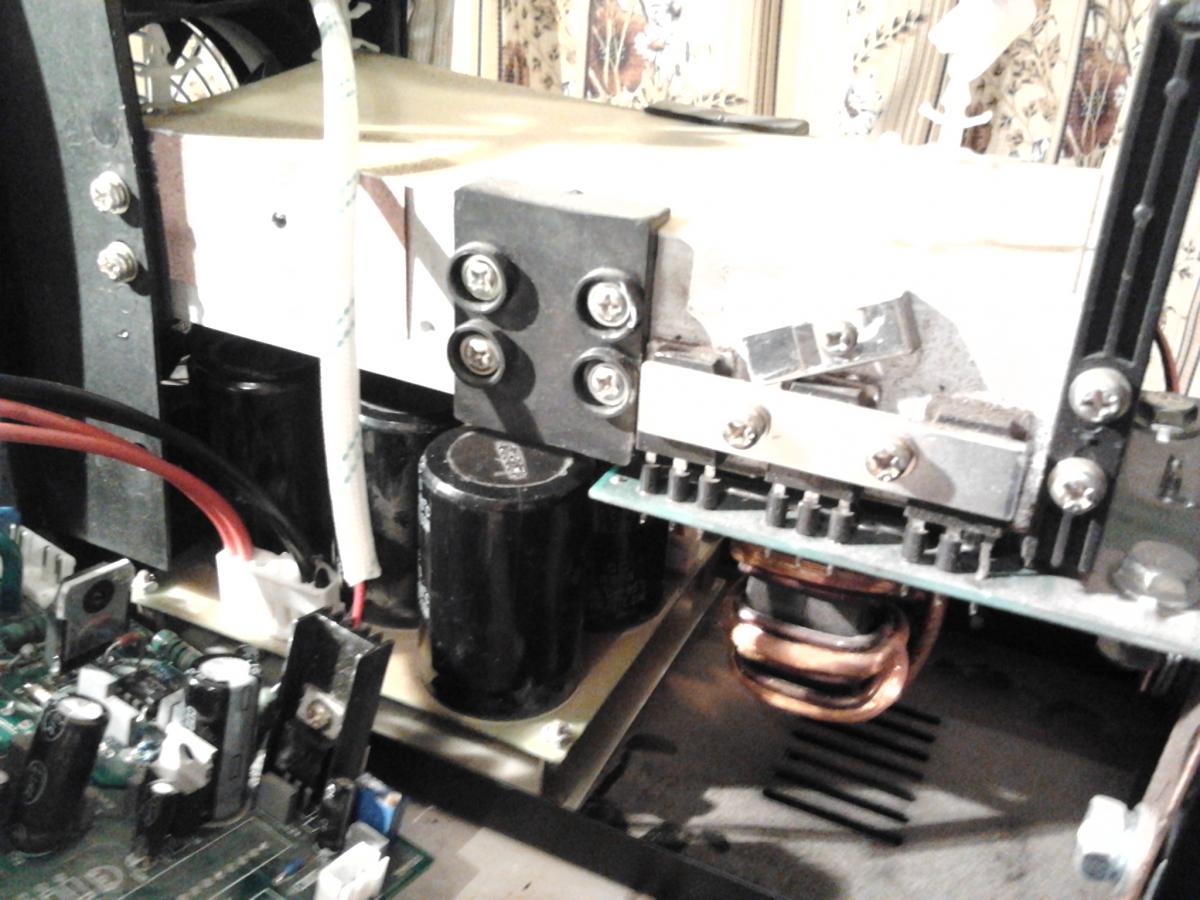

Пришел на ремонт с битым бп.Заменил UC3843,PC817,вместо K2611 поставил временно 7N80C.Включил через лампу,добавил кондер 22*400-запустился.Выходные напруги +-17.5 В.Схемы не нашел,не знаю-в норме-ли они.Не сочтите за глупый вопрос-через 20сек. трансформатор ИБП нагревается до 75 град.-так надо? или китаезы секономили?Раньше такого не наблюдал.У самого ЭИСА-200-транс холодный да и габарит в 3 раза больше при то й же частоте-70кГц.Смущает сопротивление первички-3 Ом-многовато.

[Andt61]

Выходные напруги +-17.5

Если это напряжения после выпр. диодов до КРЕНок - ОДНОЗНАЧНО МАЛО.
Если это напр. после КРЕНок - однозначно МНОГО.

через 20сек. трансформатор ИБП нагревается до 75 град.-так надо?

Так НЕ ДОЛЖНО БЫТЬ однозначно.
Первое, что на ум приходит - перегрузка по току блока питания .
Самое распространенное - доходит вентилятор. Снимите его разъем и вкл. аппарат - замерьте напруги.
На вентиль долхно идти 24 В, на нижнюю плату на реле - оно же....
Кроме того может быть :
- "протух" узел раскачки ТГР - тогда будут сильно греться пара транзисторов в корпусе ТО-220 возле ПУ ( их 4 шт рядом стоящих)
- витковое КЗ в трансе БП - меряем индуктивность первички, можно не выпаивая....
Это - навскидку....

[lubitel5]

Да,спасибо,лопухнулся.Не посмотрел-вентилятор на 24В,управление оптопарой БП через стабилитрон 24В.Если-бы перегруз был по цепи,то грелся бы и выпрямительный диод,а он мерзнет.Вентилятор в норме-по звуку слышно,и все вокруг мерзнет.Так что пока идут родные детальки-буду мотать.Может в случае успеха какие-то осциллограммы выложить,режимы?

[lubitel5]

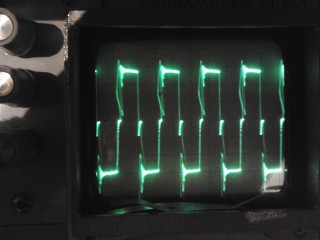

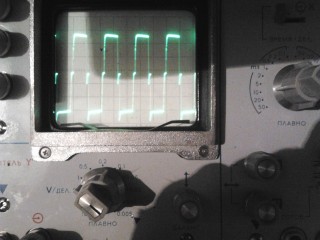

.Транс перемотал,теперь +25.5В,-26В.Спецы-подскажите почему на положительных ключах сигнал размытый,но только выключаю сетевой выкл.-чистый как и на отр.ключах?

[Andt61]

Ну, положительные то от "земли" оторваны ..... Может быть наводка на концы осцилла.... может быть наводка через сеть..... Осцил по сети развязан от розетки ?
Так визуально - сигналы нормальные.....


Вентилятор проверяйте по току потребления. Перед смертью они обороты не сбрасывают, а точок начинают кушать большой.... А потом уже еще скачек тока и падают обороты....

[Elecktron]

а подскажите какое сопротивление пускового 15ти ватного резистора, у меня он сгоревший? на плате написано 150R помоему многовато, может имелось ввиду 15 ом ?

http://www.ex.ua/107571273387

[Semivosa]

150 можно и 120 и 180 а можна и кондер на 2,2мкф и 250 в

[Zhuk]

У меня сгорели K2611, UC2845BN, резистор с третей ноги шима на транзистор. Поделитесь схемой или подскажите нанимал резистора. Чем можно заменить UC2845BN ?

[Semivosa]

UC2845BN на UC3843.на третью ногу 1 килоом,на землю с транзистора 2.2 ом,стабилитрон затвор емитер 12-18 вольт,смотрим импульсы попыток запуска,если есть впаиваем транзистор и наслаждаемся.схема позже

[Semivosa]

http://svarka-barnaul.3dn.ru/_ld/2/229_MMA_ZX7-225.jpg
